Problem beim erstellen einer Topfkurve (Alibre Design/Alibre Design)

Autor

Thema: Problem beim erstellen einer Topfkurve (2130 mal gelesen)

wolff3
Mitglied
konstruierender Dreher

Senden Sie eine Private Message an wolff3

Schreiben Sie einen Gästebucheintrag für wolff3

Beiträge: 42
Registriert: 02.02.2009

Alibre Geomagic Design 2014
Windows7
I7-3630,
16 GB Ram
Nvidia Quadro K3000M

erstellt am: 12. Sep. 2013 11:03

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


0081059-2.zip

Hallo zusammen,
ich habe da mal wieder ein kleines Problem. Wieder ist es eine gebogene Kurve, erstellt als Blechteil.

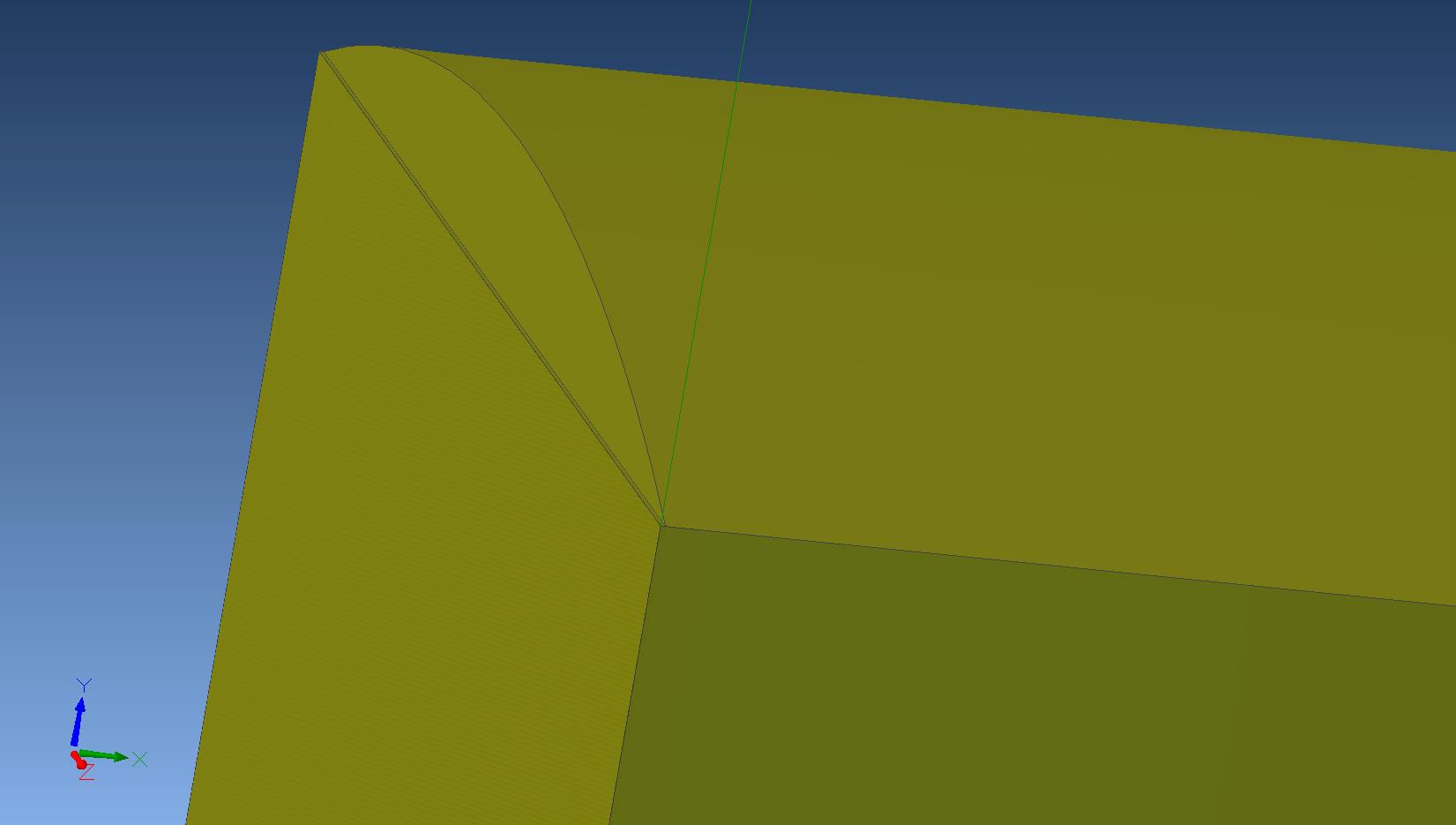

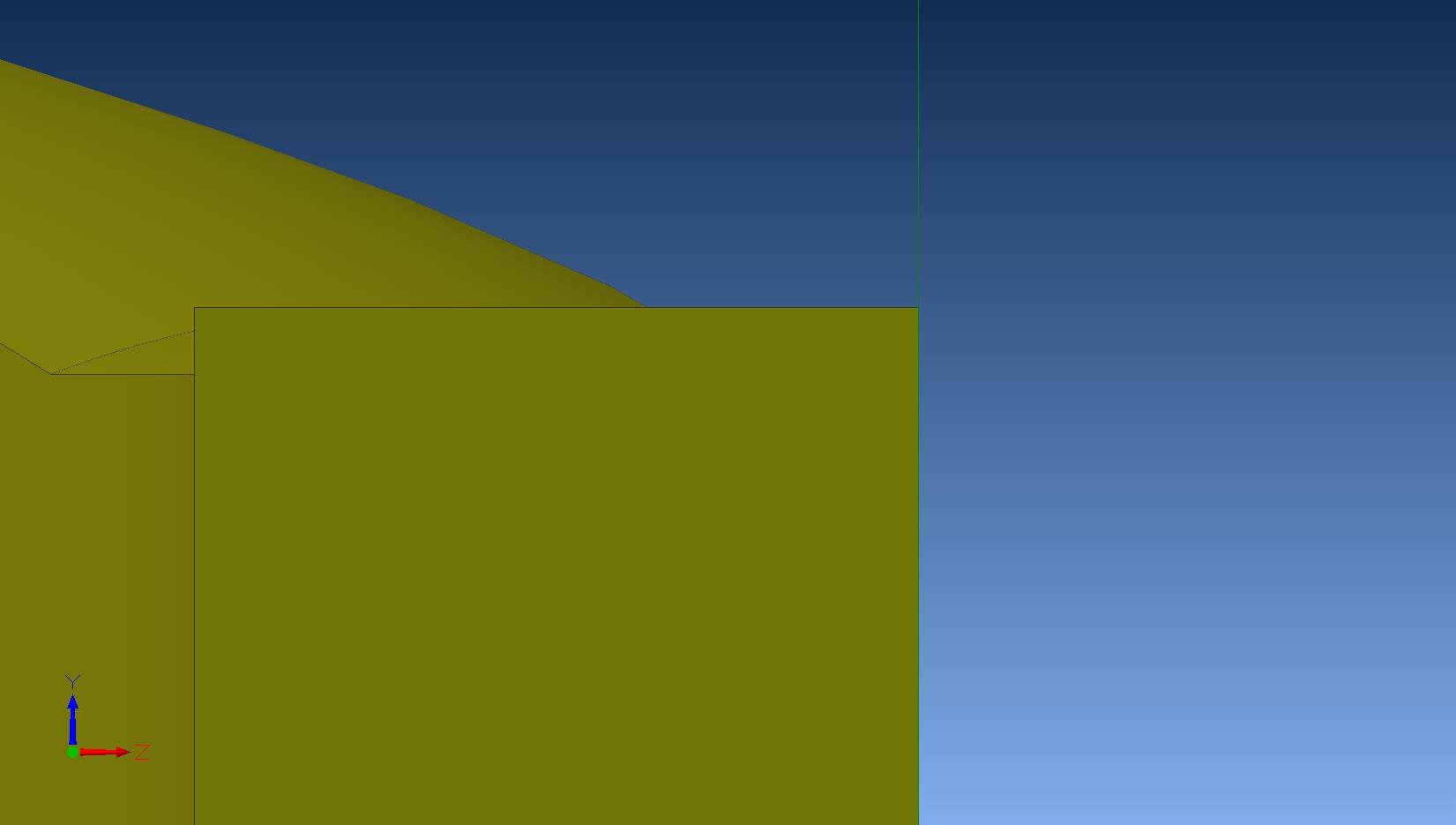

Hier ist die obere Fläche mit einem Radius abzurunden. Leider klappt das nicht so wie es soll. Da ich ja ein Basisblech erstellen muss, wird dieses nicht mit abgerundet, geschnitten. Da es echt mühsam ist, dies zu erklären, habe ich die Datei sofort angehangen. Wie kann ich das denn erstellen? Ich habe auch versucht den schnittpunkt zu verschieben, höchster Punkt, aber dann klappt das auch nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support

Senden Sie eine Private Message an Ralf Schrödter

Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2264
Registriert: 17.02.2006

-> Windows 11 - 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V26
-> Moi3D V4
-> KeyShot V11

erstellt am: 12. Sep. 2013 12:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für wolff3


0081059-2.zip

Das "Basisblech" muss auch geschnitten werden.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolff3
Mitglied
konstruierender Dreher

Beiträge: 42
Registriert: 02.02.2009

Alibre Geomagic Design 2014
Windows7
I7-3630,
16 GB Ram
Nvidia Quadro K3000M

erstellt am: 12. Sep. 2013 13:20

<-- editieren / zitieren -->

Unities abgeben:



Das hatte ich mitgeschnitten, aber dann will er nicht zurückbiegen?!
NULL_ENTITY: null pointer to entity given

Was ist da falsch?
Das mit dem Nachträglich schneiden funktioniert auch nicht richtig, da dort ein fehlerfafter schnitt entsteht
Des Weiteren will ich da noch ne Skala eingravieren 0,5mm tief. Wenn ich einen Materialschnitt mache, geht der doch durch. Was kann ich den da wieder machen?

[Diese Nachricht wurde von wolff3 am 12. Sep. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support

Beiträge: 2264
Registriert: 17.02.2006

-> Windows 11 - 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V26
-> Moi3D V4
-> KeyShot V11

erstellt am: 12. Sep. 2013 14:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für wolff3


Das hattest Du nicht mitgeschnitten.
Es handelt sich in meinem Beispiel um zwei Schnitte:
- Dein Sweep-Schitt
- Materialschnitt

Schau Dir mein Beispiel an, welches Du auch problemlos "Entfalten und Zurückbiegen" kannst.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolff3
Mitglied
konstruierender Dreher

Beiträge: 42
Registriert: 02.02.2009

Alibre Geomagic Design 2014
Windows7
I7-3630,
16 GB Ram
Nvidia Quadro K3000M

erstellt am: 12. Sep. 2013 14:34

<-- editieren / zitieren -->

Unities abgeben:

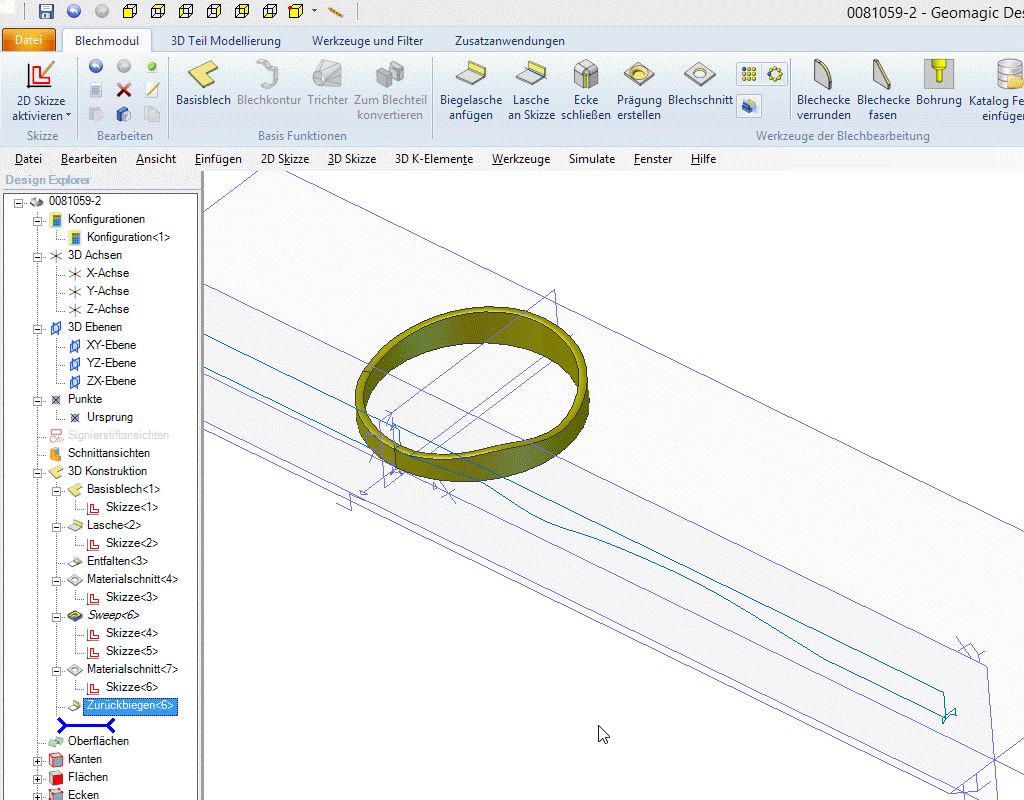

Ok. den Schnitt habe ich ich nach dem zurückbiegen eingefügt. Also ändere ich das noch um. Wie überzeuge ich denn den Ring das er volle 360° hat? Jetzt ist da noch der Spalt
