Thema: Designexplorer (1647 mal gelesen)
|
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 18. Aug. 2013 12:02 <-- editieren / zitieren --> Unities abgeben:
Hallo, man kann ja im Designexplorer die Reihenfolge von Skizzen und Features verändern. Ich habe jetzt ein paar 3D-Punkte eingegeben und möchte die nach oben verschieben, da ich die in einer bereits erstellten Skizze benötige. Ich kann das alles jetzt so verschieben, wie ich es gerne hätte, aber sobald ich die Skizze bearbeite, rutschen die zuletzt eingegebenen Punkt nach unten und sin nicht mehr sichtbar. Mach ich was falsch, muss ich was beachten, oder geht's schlicht nicht? Liebe Grüße KLaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher

 Beiträge: 1801 Registriert: 06.06.2001 Lenovo P15 Windows 11 Pro Inventor 2025 Vault Pro 2025 SpacePilot Pro --- Lenovo P53 Windows 10 Pro SpaceNavigator Alibre Design Expert V27 KeyShot 8
|
erstellt am: 18. Aug. 2013 12:17 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf
Hallo Klaus, echte 3D-Punkte holst Du nicht über Verschieben in die Skizze, sondern über Projizieren. Etwas später ... Jetzt weiß ich, was Du meinst. Damit die Punkte projizierbar sind, müssen sie über der Skizze stehen. Sie bleiben dort, wenn Du nach dem Verschieben speicherst. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 18. Aug. 2013 13:13 <-- editieren / zitieren --> Unities abgeben:
|
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 18. Aug. 2013 17:17 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich habe noch eine Frage. Ich habe die 3D-Punkte mit X-Y-Z erstellt, weil ich sie als Startpunkte für Leitlinien brauche. Die Ausgangsskizze ist ein Spline. Damit der Loft funktioniert, müssen die Startpunke den Spline berühren. Wenn ich die Parameter x,y,z manipuliere, komme ich zwar dich an den Spline - aber eben nur dicht. Deckungsgleiche Abhängigkeit verschiebt den Spline, aber nicht die 3D-Punkte. Außerdem klappt das nur für zwei oder drei Punkte und dann ist der Spline verriegelt. Ich vermute, dass ich schon im Ansatz den Fehler begangen habe - aber wo? Liebe Grüße Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support


 Beiträge: 2288 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V28 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 19. Aug. 2013 11:01 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf
Hallo Klaus, 3D Punkte erstellen und über eine 3D Spline verbinden. Damit sind die 3D Punkte mit der 3D Spline "verbunden". Bei einer Veränderung der 3D Punkte, folgt die Spline den 3D Punkten. Diese 3D Spline kann als Leitkurve/Pfad für die Loft-Funktion verwendet werden.
------------------ Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 19. Aug. 2013 11:39 <-- editieren / zitieren --> Unities abgeben:
Hallo Ralf, ja, das ist mir klar. Aber dieser 3D-Spline muss doch jede Skizze des Lofts schneiden. Diese Skizzen bestehen in diesem Fall aus 2D-Splines und jetzt fangen die Probleme an. Ich vermute, dass ich bereits im Ansatz Fehler begehe, aber ich weiß nicht wo. Liebe Grüße Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support


 Beiträge: 2288 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V28 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 19. Aug. 2013 12:07 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf
Hallo Klaus, 2D Skizzen / Splines auf mehreren Ebenen erstellen. 3D Punkte als "Wegpunkte" für die 3D Spline(s) einfügen. 2D Skizzen/Splines mit 3D Spline und den 3D Punkten verbinden, um einen Pfad/ eine Leitkurve zu erstellen. ------------------ Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 19. Aug. 2013 16:37 <-- editieren / zitieren --> Unities abgeben:
Hallo Ralf, und nochmal danke. Leider ist bei mir wohl Hopfen und Malz verloren, wie man so schön sagt. Die 2D Splines auf verschiedenen Ebenen zu erstellen ist kein Problem. Auch die 3D-Punkte und die 3D-Splines bekomme ich konstruiert. Aber dann ist Feierabend. Ich bekomme mittels 'constraints' die 2D-Splines nicht deckungsgleich zu den 3D-Punkten. Wie bereits weiter oben geschrieben, klappt das bei den ersten drei Punkten, aber danach bekomme ich die Fehlermeldung, dass es zu einer überbestimmten oder fehlerhaften Skizze führt. Ich komme aber mit drei Leitkurven nicht aus. Liebe Grüße Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support


 Beiträge: 2288 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V28 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 19. Aug. 2013 16:59 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf
Hallo Klaus, Du beginnst mit der 3D Spline auf einer 2D Skizze und führst die 3D Spline über die vorher eingefügten 3D Punkte zur nächsten 2D Skizze... Jeder Pfad/ jede Leitkurve, als 3D Spline, muss einzeln erstellt werden, um später als Pfad/Leitkurve für Loft verwendet werden zu können. - 3D Skizze aktivieren, - 3D Spline auswählen, Erster Pfad: - 2D Skizzen und 3D Punkte mit einer 3D Spline verbinden Zweiter Pfad: - 2D Skizzen und 3D Punkte mit der zweiten 3D Spline verbinden usw., je nach Anzahl der Pfade/Leitkurven Loft -> 2D Skizzen auswählen und als Pfad(e) die 3D Splines auswählen. ------------------ Gruß Ralf
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 19. Aug. 2013 18:30 <-- editieren / zitieren --> Unities abgeben:
Hallo Ralf, Und ein weiteres mal danke. Ich werde das morgen noch einmal Schritt für Schritt versuchen. Wenn ich es dann noch nicht hin bekomme, steige ich um auf 'Malen nach Zahlen' . Liebe Grüße Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support


 Beiträge: 2288 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V28 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 19. Aug. 2013 18:47 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf
Hallo Klaus, Nicht aufgeben! Wenn Du möchtest, kannst Du gern Deinen momentanen Versionsstand hier in das Forum laden, denn der Umgang mit 3D Skizzen als Leitkurven ist definitiv keine Sache, die man mal ebenso nebenbei erlernt. Oft fehlt ein kleines, aber wesentliches Detail... Einige zusätzliche Hinweise: 2D Skizzen/Splines: Setze jeweils einen Skizzenpunkt der 2D Skizze/Spline genau auf eine der Ebenen, damit Du später bei der 3D Skizze/Spline diesen Punkt fangen kannst. 3D Skizzenbereich: Schalte ausnahmsweise das Raster ein, um zu sehen, auf welcher Ebene Du arbeitest.(~ 20mm x 20mm) ------------------ Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 20. Aug. 2013 09:16 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen Ralf, ich gebe natürlich nicht auf. Es ist halt nur etwas peinlich, wenn man sich so blöde anstellt und andauernd fragen muss. Aber ich frage noch einmal. Folgende Situation. Ich befinde mich auf der ersten Ebene auf der sich mein erster 2D-Spline befindet. Diesen Spline möchte ich nicht verändern. Wie kann ich jetzt 3D-Punkte erzeugen ( je einen pro 3D-Spline ), die genau auf diesem 2D-Spline liegen? Hier bleibe ich einfach hängen oder ich denke völlig in die falsche Richtung. Liebe Grüße Klaus
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support


 Beiträge: 2288 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V28 -> Moi3D V4 -> KeyShot V11
|
erstellt am: 20. Aug. 2013 09:46 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf
Hallo Klaus, Ein 3D Punkt in der 2D Skizze ist nicht erforderlich. Wenn Du Dich in der aktiven 3D Skizze befindest, werden die 2D Splines (incl. 2D Spline-Punkte) und 3D Punkte angezeigt. Mit der 3D Spline kannst Du die 2D Skizzen (Spline-Punkte) und die 3D Punkte verbinden, indem Du auf jeden der "Punkte" einen Klick mit der Maus ausführst. ------------------ Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 20. Aug. 2013 11:31 <-- editieren / zitieren --> Unities abgeben:
|
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 28. Aug. 2013 10:16 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich möchte noch einmal auf meine Eingangsfrage zurück kommen. Erstellte Punkte erscheinen im Designexplorer (nur bei mir oder immer??) immer in Reihenfolge des Erstellens. Gibt es eine Möglichkeit die Reihenfolge zu ändern? Ich musste nämlich für einige 3D-Splines noch zusätzliche Punkte erzeugen und die stehen jetzt kunterbunt durcheinander. Es gibt dabei keine Abhängigkeiten, die eine Reihenfolge vorschreiben würden? Liebe Grüße Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher

 Beiträge: 1801 Registriert: 06.06.2001 Lenovo P15 Windows 11 Pro Inventor 2025 Vault Pro 2025 SpacePilot Pro --- Lenovo P53 Windows 10 Pro SpaceNavigator Alibre Design Expert V27 KeyShot 8
|
erstellt am: 28. Aug. 2013 17:53 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf
Zitat: Original erstellt von Larsaf: Es gibt dabei keine Abhängigkeiten, die eine Reihenfolge vorschreiben würden?
Zitat: Original erstellt von Larsaf: Erstellte Punkte erscheinen im Designexplorer (nur bei mir oder immer??) immer in Reihenfolge des Erstellens.
------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 28. Aug. 2013 17:58 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von Micha Knipp:
Soll das heißen, die Reihenfolge des Erstellens ist eine Abhängigkeit? Ich habe jeden der Punkte immer vom Ursprung ausgehend erstellt und ich habe nicht vor einen der erstellten Punkte vor den Ursprung zu schieben. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher

 Beiträge: 1801 Registriert: 06.06.2001 Lenovo P15 Windows 11 Pro Inventor 2025 Vault Pro 2025 SpacePilot Pro --- Lenovo P53 Windows 10 Pro SpaceNavigator Alibre Design Expert V27 KeyShot 8
|
erstellt am: 28. Aug. 2013 18:24 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf
Klaus, Du wolltest doch wissen, ob man Punkte verschieben kann. Das geht, wie oben beschrieben, unter bestimmten Umständen. Was m.W. nicht geht, ist das Verschieben von z.B. Punkt 4 vor Punkt 3. Warum auch? Aber mit Abhängigkeiten hat das zunächst mal nichts zu tun. Wenn Du von Abhängigkeiten sprichst, denkt man an Skizzen- oder Baugruppenabhängigkeiten. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 28. Aug. 2013 18:31 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von Micha Knipp: ....Was m.W. nicht geht, ist das Verschieben von z.B. Punkt 4 vor Punkt 3. Warum auch?
Das ist die Frau in mir - alles muss ordentlich und sortiert sein. Hallo Micha. Ich meinte mit Abhängigkeit folgendes. Wenn ich einen Punkt-X erstelle (mit X,Y,Z) und als Geometrie einen Punkt-Y wähle, dann hängt X von Y ab. Dass ich dann X nicht vor Y schieben kann wäre einleuchtend. Liebe Grüße Klaus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher

 Beiträge: 1801 Registriert: 06.06.2001 Lenovo P15 Windows 11 Pro Inventor 2025 Vault Pro 2025 SpacePilot Pro --- Lenovo P53 Windows 10 Pro SpaceNavigator Alibre Design Expert V27 KeyShot 8
|
erstellt am: 28. Aug. 2013 21:26 <-- editieren / zitieren --> Unities abgeben:          Nur für Larsaf

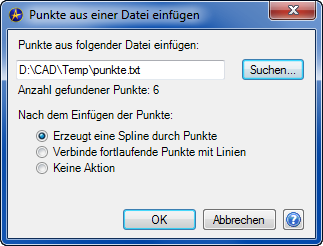

Hallo Klaus, es spielt wirklich keine Rolle, wie die Punkte benannt sind und in welcher Reihenfolge sie im Designexplorer aufgelistet sind. Wenn Du das jedoch unbedingt anders siehst, geht folgender WA: Definiere die Punkte mit dem Windows-Editor (jeder Punkte eine Zeile, die Achsen durch Komma getrennt) in einer *.txt. Beispiel: 0,0,0 120,20,30 150,30,50 etc. Starte ein neues 3D-Teil, öffne eine 3D-Skizze und wähle "Import aus Datei" mit der Option "Erzeugt eine Spline durch Punkte". Wenn Du weitere Punkte hinzufügen willst/musst, machst Du das in der txt an entsprechender Stelle und importierst sie erneut.
------------------ Gruß aus Leverkusen Micha Knipp
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |

| |
Larsaf Mitglied Rentner

 Beiträge: 60 Registriert: 19.02.2012 Alibre Design 2012 PE Gigabyte EX58 Intel I7 3GHz 24 GByte RAM ATI Radeon HD 7900 WIN 7 - 64 Ultimate
|
erstellt am: 29. Aug. 2013 09:09 <-- editieren / zitieren --> Unities abgeben:
Hallo Micha, und vielen Dank. dass du dir soviel Mühe machst. Es ist mir schon klar, dass die Auflistungsfolge im Designexplorer keinen Einfluss auf die Funktionalität hat. Es liegt wohl nur an meiner Arbeitsweise und die Art, wie ich mir den Überblick verschaffe. Da ich ja nicht vom Fach bin und mir die entsprechende Erfahrung fehlt - und bestimmt auch die richtige Systematik -, muss ich häufiger korrigieren; in diesem Fall 3D-Punkte einfügen. Ich vergebe möglichst aussagekräftige Namen - z.B. "Rahmen-P0", "Rahmen-P1" usw.. Wenn ich jetzt noch Punkte einfügen muss/will, muss ich immer im Designexplorer suchen, welches der letzte benutzte Namen war.
Ich fände es einfach nur schön, wenn man im Designexplorer die Möglichkeit hätte, in den Bereichen "Achsen, Ebenen und Punkte" eine Sortierfolge zu wählen. Liebe Grüße Klaus
