Hallo Gemeinde

Habe folgendes Problem:

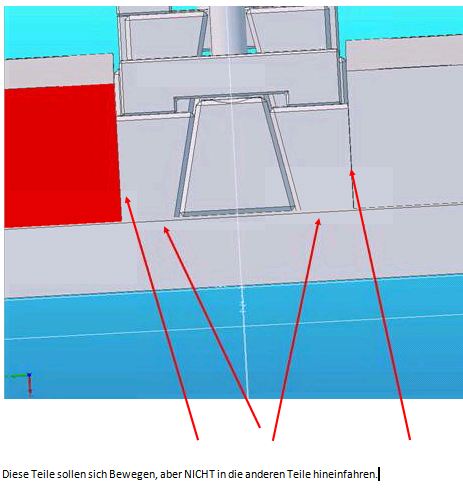

Ich will den Keilspanner in der Bewegung beschränken. D.h. entweder nach oben, auf die Seite und unten. Resp. wenn ich das Teil einbaue sollte es am Boden oder an der Wand anstehen und nicht in das Gegenstück reingehen.

Geht das überhaupt?

Danke für eure Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meiri,

herzlich willkommen im Alibreforum.

Wenn Du die Baugruppe über Abhängigkeiten funktionsgerecht aufgebaut hast, bestimmt die Eindringtiefe des Keils die Position der Spannteile.

Andere Möglichkeit: als flexlible Baugruppe einbauen.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

GiessformmitSpannvorrichtung.pdf

Hallo Micha

Danke für deine Hilfe

Die Baugruppe ist richtig aufgebaut, es Bewegt sich so wie es sollte. Aber wenn ich z.B. beidseitig ein Teil einlege, sollte der Keil nicht in die Teile reingehen und die Schraube nach oben sollte auch der Anschlag sein.

Sorry, bin halt ein Anfänger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meiri,

in diesem Fall musst Du eine Abhängigkeit in der Baugruppe Keilspanner unterdrücken, sie dann in die übergeordnete Baugruppe als flexlible Baugruppe einbauen und Abhängigkeiten zu den Klemmflächen vergeben.

Ist schwierig zu erklären, bzw. zu verstehen. Besser wird es sein, wenn Du die Baugruppe mit allen Teilen hier ins Forum stellst.

Für weitere Beiträge: verwende doch für Deine Screenshots das Format *.jpg. Dann funktioniert auch die Vorschau.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Spannvorrichtung.stp

So, jetzt habe ich die Baugruppe in stp Angehängt.

Ein Keilspanner habe ich beweglich gemacht, die anderen sind durch die Abhängikeiten fest. Den Beweglichen Keil sollte links und rechts (theoretisch) bis zum Teil gehen und die Schraube sollte den Anschlag (wenn ich die Teile löse) darstellen.

Danke für deine Geduld

Werde in Zukunft die Anhänge in .jpg reinstellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meiri,

Deine Baugruppe im STEP Format enthält keine Abhängigkeiten.

Es gibt zwei Möglichkeiten native Daten, in denen die Abhängigkeiten enthalten sind, zu exportieren:
- Bis AD V2012 -> Export als Alibre *.stp

- AD V2013 / 2014 -> Paketdatei

Es wäre auch hilfreich, Deine System-Info auszufüllen.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Micha,
wenn ich diesen Keilspanner-STP mit Alibre öffne,
dann ist die Baugruppe mit allen Einzelteilen vorhanden, aber überhaupt keine Abhängigkeiten mit rübergekommen.
Das hab ich schon öfter so festgestellt bei Step-Dateien.
Ist das normal, oder nur bei meinem Import?

Hat jemand eine Erklärung?

Gruß
Erich

Hallo Ralf, habs grad gelesen, hat sich überschnitten.
Liegt am Export.
Alles klar
Danke

[Diese Nachricht wurde von Mtech3 am 14. Aug. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Erich,

im step-Neutral-Format von Meiri kommen keine Abhängigkeiten mit. Verwirrend ist dieselbe Extension.

"Alles speichern unter", bzw. ab 2013 "Paket" ist das Mittel der Wahl.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also zum voraus : Sorry!!  Bin halt noch nicht so weit, dass ich alles verstehe

Finde ich nicht zum speichern:
Alles speichern unter", bzw. ab 2013 "Paket" ist das Mittel der Wahl.

Habe jetzt auch mein Sys. aktuallisiert.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Du findest unter:

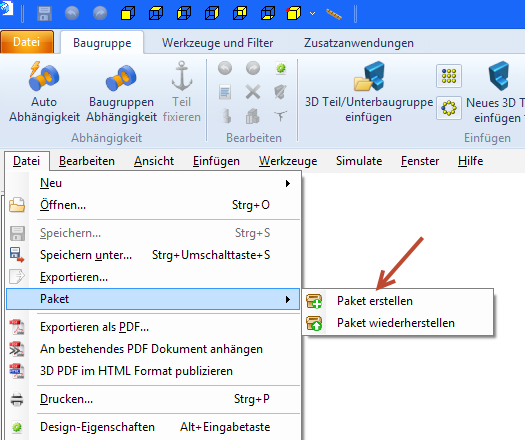

Baugruppe -> Datei -> Paket -> Paket erstellen

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Eigentlich einfach

Kanns aber nicht hochladen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Anhänge hochladen:

http://hilfe.cad.de/index.php?option=com_content&task=view&id=25&Itemid=56

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

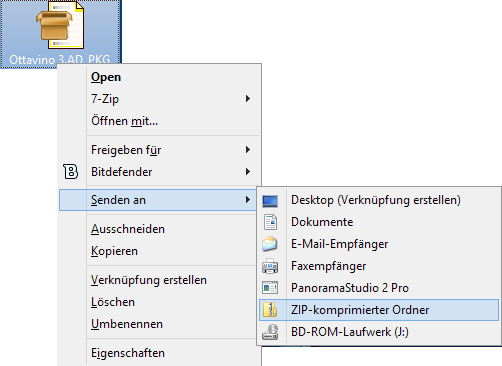

Mit der rechten Maustaste auf die AD_PKG (Paketdatei) "klicken" -> Senden an -> ZIP-komprimierter Ordner.
Diese *.zip Datei kann hier im Forum als Dateianhang hochgeladen werden.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Spannvorrichtung.zip

yeeehhh, geschafft

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

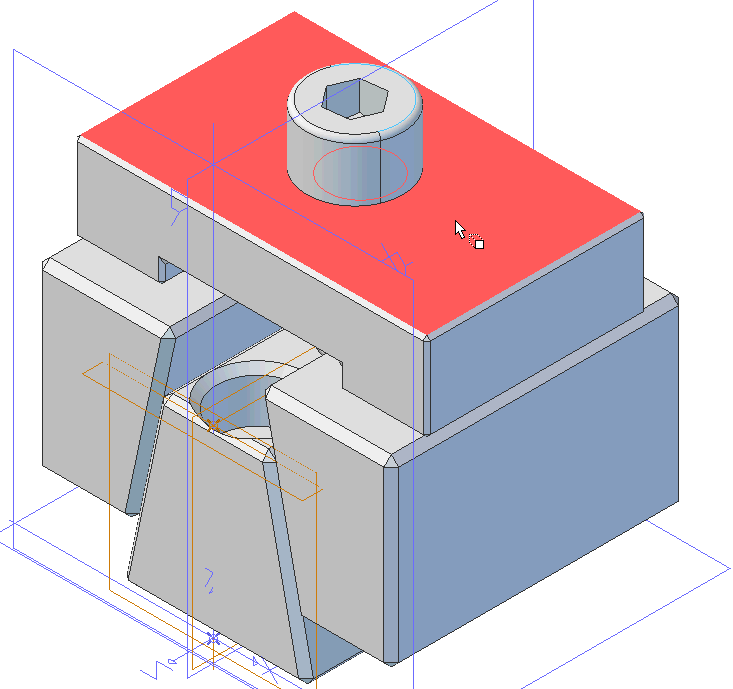

Schritt 1: die Baugruppe Keilspanner funktionsgerecht zusammenbauen:

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

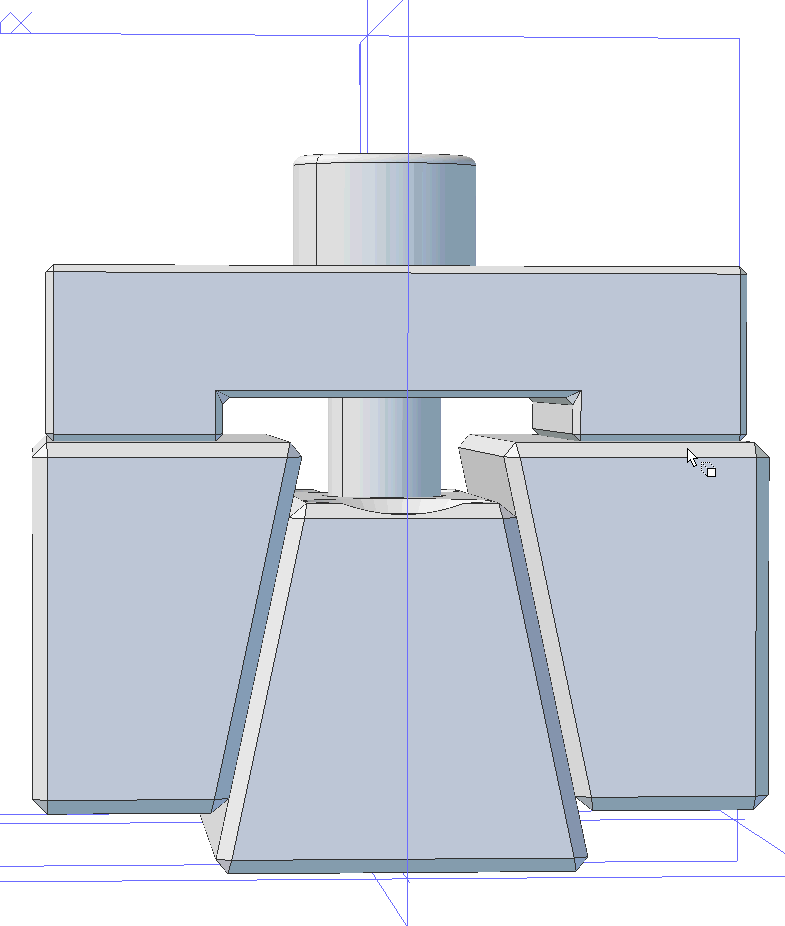

Schritt 2: den Keilspanner als flexible Baugruppe einbauen und mit entsprechenden Abhängigkeiten versehen:

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nochwas:

versuche, wo irgend möglich, Symmetrien zu nutzen. Dadurch befinden sich möglichst viele, wenn nicht sogar alle Arbeitsebenen und -achsen in der Mitte, oder an sinnvollen Stellen des Teils.

Das vereinfacht zum Einen den Zusammenbau in der Baugruppe und zum Anderen sind Arbeitsebenen und -achsen deutlich stabiler als Flächen.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo zusammen

Habe das ganze verstanden. Danke.

Aber, wenn ich die Baugruppe, resp. den Deckel nach unten bewege, habe ich keine Wegbeschränkung (die beiden Klemmteile links und rechts fahren in das andere Teil hinein ).
Kann man nicht wie eine unsichtbare Barierre setzten, so dass ich die Teile bewegen kann ohne dass sie in die anderen hineinfahren.

Gruss Meiri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meiri,

hast Du den Keilspanner als flexible Unterbaugruppe in die Hauptbaugruppe eingefügt?

Wenn Du so vorgehst wie im Video gezeigt, ist es ausgeschlossen, dass sich Flächen schneiden!

Zitat:

---

Original erstellt von Meiri:
Aber, wenn ich die Baugruppe, resp. den Deckel nach unten bewege, habe ich keine Wegbeschränkung (die beiden Klemmteile links und rechts fahren in das andere Teil hinein ).

---

Zur Erläuterung: wenn Du den Keilspanner in der Realität montierst, begrenzt nicht der Deckel den Weg, sondern die Seitenwände. Du schraubst den Deckel soweit runter, bis die Klemmstücke an den Seitenwänden anliegen. Vergiss also den Deckel und vergib an diesen Stellen (zwischen Klemmstück und Seitenwand) die Abhängigkeiten (wie im Video zu sehen) und alles wird gut.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

KeilspannerGesammt.zip

Hallo Michael,

ich glaube ich weiß was Meiri meint. Wenn die Abhängigkeiten so wie im Video gezeigt einfügst, schneiden sich zwar keine Flächen. Aber der Keilspanner ist auch nicht mehr beweglich.

Hallo Meiri,

wenn Du die Feder so einbaust, denke ich wird sich die Feder beim Spannen verklemmen oder zumindest verbiegen. Denn du führst ja zur Feder eine Horizontale Bewegung aus.

Gruß Georg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von GeorgD2:
Wenn die Abhängigkeiten so wie im Video gezeigt einfügst, schneiden sich zwar keine Flächen. Aber der Keilspanner ist auch nicht mehr beweglich.

---

Hallo Georg,

durch die Vergabe der Abhängigkeiten wird die Einbausituation dokumentiert.

Wenn der Keilspanner in der Realität eingebaut ist, also das tut, wofür er da ist, nämlich spannt, ist er dann noch beweglich?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen

Hallo Georg
Genau das will ich. Ich Konstr. immer wieder kleinere Werkzeuge und für eine Demonstration des WKZ wäre das schon von Vorteil. (ich werde immer wieder gefragt ob das geht)
Dass die Feder sich verbiegt das vermute ich auch, aber bei dieser Anwendung ist das ganze nicht so dramatisch

Hallo Michael
Stimmt der Keilspanner soll sich nicht mehr bewegen wenn er gespannt ist, aber es geht mir nicht nur um das Teil sondern auch um andere Aufbauten für das Aufzeigen der funktion.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Meiri,

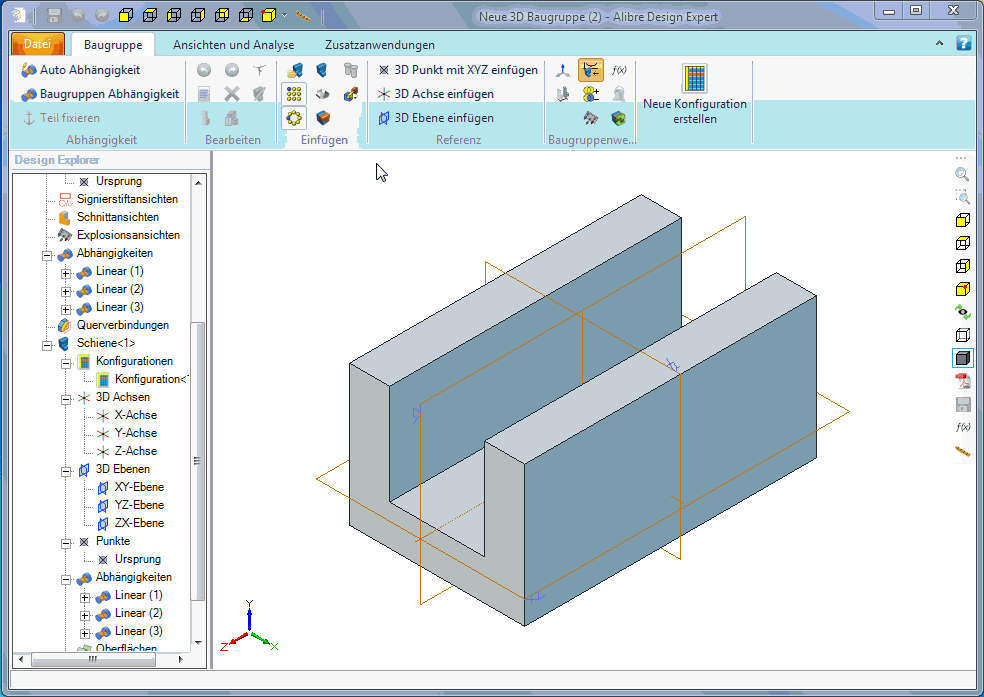

Konfiguration 1 -> Keilspanner im entspannten Zustand
Konfiguration 2 -> Keilspanner in einer "Zwischenposition"
Konfiguration 3 -> Keilspanner im gespannten Zustand

Zusätzlichen Hinweis von Micha beachten:
- Hauptbaugruppe mit Unterbaugruppen erstellen, also
1x Hauptbaugruppe mit 2 Unterbaugruppen:

1x Unterbaugruppe mit einem Keilspanner
1x Unterbaugruppe mit 1x Grundplatte Gießform und 2x Stahlrohlinge

Nachdem die Abhängigkeiten für beide Unterbaugruppen vergeben wurden, kann der vorhandene Keilspanner als Unterbaugruppe "gemustert" werden.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf

Hört sich ja ganz lustig an, aber ich werde das in dieser Woche einmal ausprobieren.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Meiri:
Stimmt der Keilspanner soll sich nicht mehr bewegen wenn er gespannt ist, aber es geht mir nicht nur um das Teil sondern auch um andere Aufbauten für das Aufzeigen der funktion.

---

Das erste Video hast Du aber schon gesehen?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---
