Autor Thema:  Erzeugung eines Solids aus Oberflächen in Alibre (2216 mal gelesen)
BS-Kinetics
Mitglied


Sehen Sie sich das Profil von BS-Kinetics an!   Senden Sie eine Private Message an BS-Kinetics  Schreiben Sie einen Gästebucheintrag für BS-Kinetics

Beiträge: 3
Registriert: 24.06.2013

WIN 7 x64 / Alibre / David SLS-1

erstellt am: 24. Jun. 2013 12:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo, ich bin neu hier im Forum und habe schon längere Zeit recherchiert wie ich 3d-Scan Daten in unser Alibre Design Importiert kriege, undzwar so, dass ich sie später in einer Zusammenbauzeichnung verwenden könnte. Leider klappt mein Ansatz nur bei stark vereinfachten Modellen, daher suche ich hier Hilfe.

Ich schildere zunächst die Arbeitsroutine:
Wir haben einen Structured Light 3D Scanner, dieser gibt die einzelnen Scans aus, die ich mithilfe der David Software zu einem Mesh vereine.
Der nächste Schritt ist das Mesh zu optimieren und mithilfe einer Autosurface Option, NURBS-Flächen zu erzeugen.
Diese lassen sich dann in Alibre im "Oberflächen Einfügen"-Reiter importieren (als IGES/SAT/3dm)
Der nächste Schritt wäre es die "Oberfläche anheben"-Funktion zu benutzen und die Oberfläche 0,1mm nach Innen zu verlängern und so einen Volumenkörper zu erhalten.

Nun zu meinen Problemen:
Beim ersten versuch mit einem stark vereinfachten Modell war es kein Problem, die Oberfläche wurde nach Innen versetzt und Ich konnte das Modell als native Alibre Datei abspeichern und in einem Assembly wiederverwenden.
Bei zweiten Modell jedoch tauchen Flächen auf die sich überschneiden würden bzw. der Körper wird an manchen stellen nach Außen gestülpt und ich bekomme eine dieser Fehlermeldungen, je nachdem wie dünn ich die Wandstärke eingestellt habe: LOP_OFF_BAD_OFFSET  oder LOP_OFF_BAD_CURVATURE.
Hat jemand einen Vorschlag zur Lösung bzw kennt ein Program mit dem dies besser Funktionieren würde? Evtl mit einer Variablen Wandstärke? Die Oberfläche ganz füllen, oder von einem Quader subtrahieren?
Wäre für jede Hilfe Dankbar.

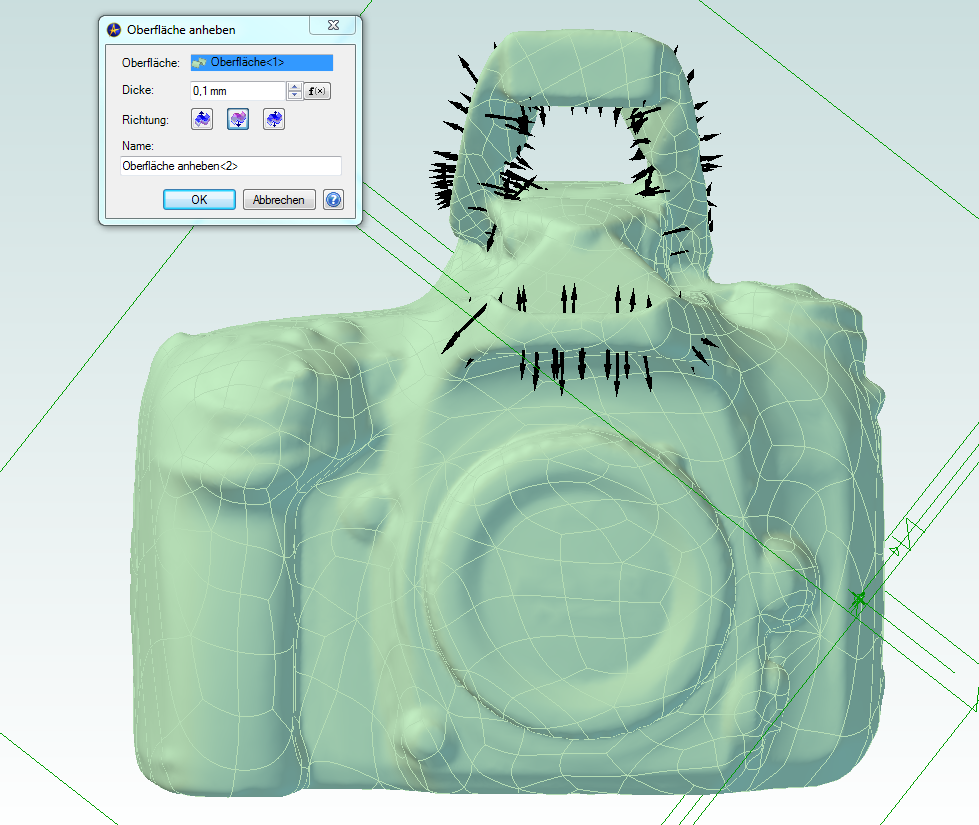

Ich füge noch einen Screen an wie das aussieht wenn ich die Oberfläche (nach Innen) anheben will bei dem komplexeren Modell.
Mfg Andi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 24. Jun. 2013 13:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für BS-Kinetics 10 Unities + Antwort hilfreich

Hallo Andi,

Kannst Du mir die Datei (*.zip) per Mail senden?

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BS-Kinetics
Mitglied


Sehen Sie sich das Profil von BS-Kinetics an!   Senden Sie eine Private Message an BS-Kinetics  Schreiben Sie einen Gästebucheintrag für BS-Kinetics

Beiträge: 3
Registriert: 24.06.2013

WIN 7 x64 / Alibre / David SLS-1

erstellt am: 24. Jun. 2013 14:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Ralf, Danke dir für die Schnelle Antwort.
Mittlerweile hab ich es (wie durch ein Wunder), geschafft das Modell als parasolid(*.X_T) zu exportieren und im Alibre ordnungsgemäß zu Importieren.
Verwendet habe ich dabei die Optionen, Heilen und Toleranz.
Dieses Importierte Modell habe ich dann als Alibre Part abgespeichert. Dieses lässt sich ohne weitere Probleme in ein Assembly laden.

So weit so gut, nun stellt sich die Ausrichtung zu anderen Bauteilen gewissermaßen als Problem dar.
Die Flächen des Importieren Modells sind gekrümmt und lassen sich somit nicht zum ausrichten verwenden.

Wenn ich eine Kante des Modells zu einer Fläche (eines anderen Bauteils) ausrichten will, erscheint Folgende Fehlermeldung:

com.alibre.design.ops.MateOperation+UnavailableTargetException: Ziel nicht vorhanden:com.alibre.acis.ACISEdgeAdapter
  bei com.alibre.design.ops.MateOperation.newFigureForTarget(TransformXYZ transform, Object target, Boolean overRideWithAxis, Nullable`1 configID)
  bei com.alibre.design.ops.MateOperation.MateTarget.getReferenceFigure(Boolean axisOverRide)
  bei com.alibre.design.ops.DesignMateOperation.execute(Mating mating, Boolean evaluate)

Hast du evtl eine Idee ob sich dies lösen lässt?
Am einfachsten wäre es eine Hilfsebene mithilfe einer Einzelfläche einzufügen und diese dann zum Ausrichten zu verwenden. Leider lassen sich die Flächen nicht als Geometrie für die Referenzebene auswählen. (Ich denke weil sie gekrümmt sind).
Wäre für jede weitere Hilfe und Anregungen, Dankbar.

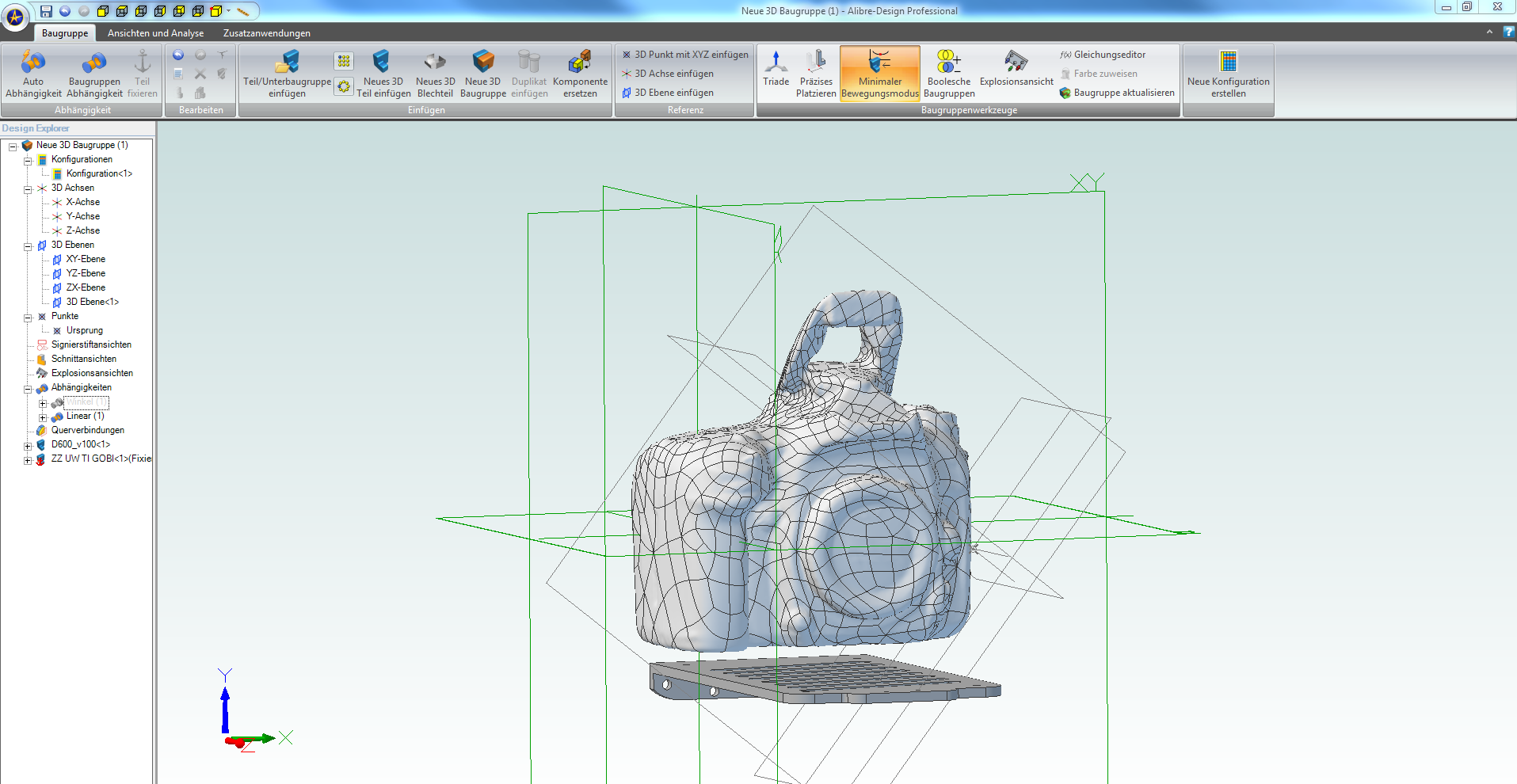

Ich füge einen Screen der Assembly an.
Mfg Andi


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 24. Jun. 2013 15:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für BS-Kinetics 10 Unities + Antwort hilfreich

Hallo Andi,

Es gibt mehrere Möglichkeiten mit der Pro Version:

1.
Du kannst der Bodenplatte Ebenen/Achsen/3D Punkte (Referenzgeometrie) zuweisen. Diese Referenzgeometrie kannst Du für die Abhängigkeiten in der Baugruppe verwenden.

2.
Du kannst das 3D Teil bereits im Arbeitsbereich ausrichten, bevor Du das 3D Teil in eine Baugruppe einfügst.

Aber wie schon erwähnt, ohne das Modell ist es stochern im Nebel.


------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

BS-Kinetics
Mitglied


Sehen Sie sich das Profil von BS-Kinetics an!   Senden Sie eine Private Message an BS-Kinetics  Schreiben Sie einen Gästebucheintrag für BS-Kinetics

Beiträge: 3
Registriert: 24.06.2013

WIN 7 x64 / Alibre / David SLS-1

erstellt am: 24. Jun. 2013 16:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Okay, ich habe dir die Datei die ich Importieren kann, als Zip gepackt: http://www.workupload.com/file/D1RO1vv
Wenn du diese Importierst und als Alibre-Part speicherst kann man sie in Assembly´s laden. (Wird größer ~80mb)
Würde mich über weitere Tipps zum Ausrichten freuen. Mit den Referenzebenen hab ich schon ein bisschen rumprobiert bin aber noch nicht ganz zufrieden, weils doch relativ aufwändig ist. Bin auch noch ziemlicher Neuling(~3Monate Arbeitserfahrung) im Alibre.
Mfg Andi

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
