Hat jemand 'ne Ahnung, ob ich in einer Zeichnung (Ableitung) ein Teil oder eine BG nur an einem definierten Bereich aufschneiden kann?
Ich möchte nur eine für den Kunden interessante Geometrie frei legen, ohne die kompletten Innereien aufzuschneiden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


- Eine Deatailansicht vom erforderlichen Bereich (Rechteck) erstellen
- In der Detailansicht eine Schnittlinie für den Schnitt erstellen

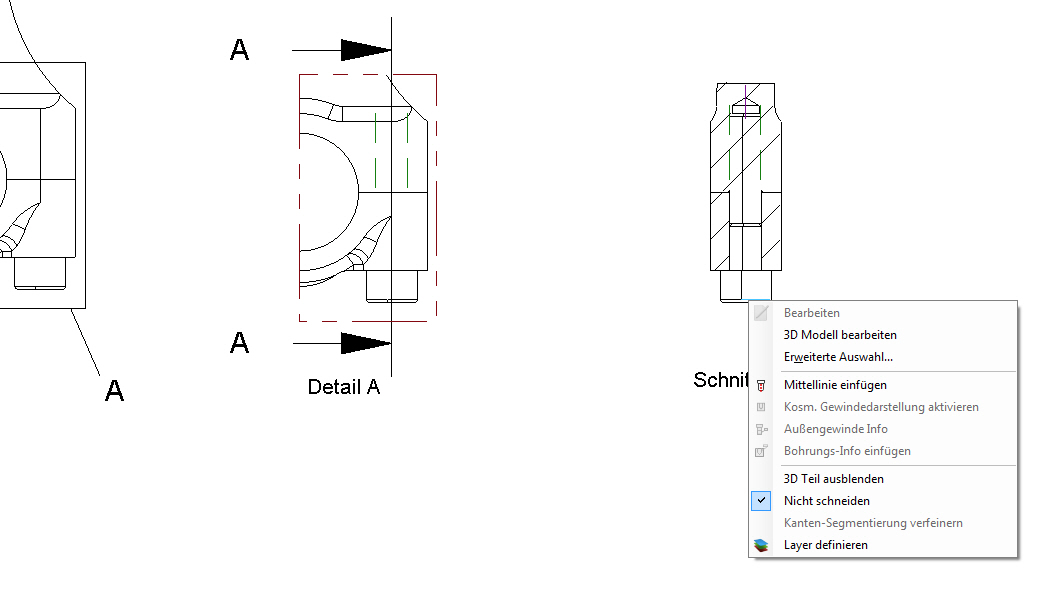

- In der Schnittansicht RMT auf Teile die nicht geschnitten werden sollen

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

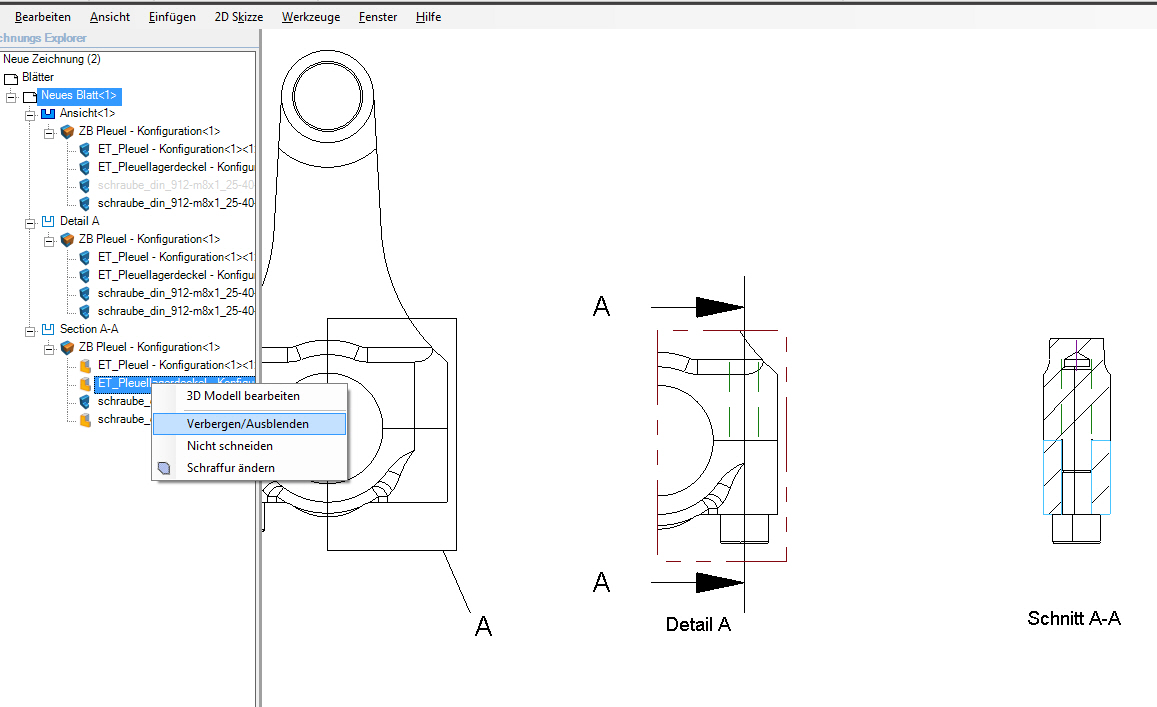

Oder in den Ansichten im 2D Zeichnungs Explorer >>>

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke Ralf,

direkt in der Draufsicht nur das Detailfenster aufbrechen geht nicht so ohne weiteres?

Gruß Fabian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fabian,

Eine Beispiel mit der aktuellen Version habe ich oben gezeigt.
Die Version V12.1 aus dem Jahr 2010 habe ich nicht installiert, deshalb kann ich Deine Frage nicht nachvollziehen.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fabian,

Du meinst einen Ausbruch? Das geht in Alibre (noch) nicht.

Aber Ralfs Methode funktioniert doch sehr gut.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf, hallo Micha,

in Ralfs Beispiel funktioniert das Verfahren gut, ich hab jedoch eine längliche BG und möchte nur die Enden ausbrechen. Ich kann nicht die gewünschten Geometrien anständig darstellen, wenn die Schnittansicht im rechten Winkel zur Detailansicht ist.
Ich werde es jetzt so machen, dass ich die verdeckten Linien in den Detailansichten der Enden einblende. Dann ist zumindest das Innenleben der Enden sichtbar.

Vielen Dank, Fabian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fabian,

Zitat:

---

Ich kann nicht die gewünschten Geometrien anständig darstellen, wenn die Schnittansicht im rechten Winkel zur Detailansicht ist.

---

Was exakt kannst du nicht darstellen?

Die Schnittlinie muß keine gerade Linie sein.

Handelt es sich um eine Baugruppe oder um ein einzelnes Teil?
Mit der Version 13 (2011) und 14 (2012) kannst Du in der Baugruppe einzelne Teile vom "Schnitt" ausschließen, so wie oben im Screenshot gezeigt.
Mit der Standard Version V12.1 aus dem Jahr 2010 ging das noch nicht.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

ich habe ein hohles Profil 60x60x2000 bei dem in den Enden Endkappen sitzen. Ich schaue nun auf eine lange Seite möchte nur die Endkappen freilegen. Was in der Mitte ist, soll verborgen bleiben.

Gruß Fabian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Fabian,

magst Du Die BG mal hochladen?
Würde mich gern mal dran versuchen.

Gruß
GreyEnt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Fabian,

Sende mal einige Screenshots, denn die meisten Anwender sind auf der aktuellen Version 14 (2012), da hilft es nicht wenn Dir jemand eine Baugruppe in der aktuellen Version sendet, die Du mit der V12.1 nicht öffnen kannst.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von FHörstmann:
Ich schaue nun auf eine lange Seite möchte nur die Endkappen freilegen. Was in der Mitte ist, soll verborgen bleiben.

---

Hallo Fabian,

die Schnittlinie muss doch nicht 2000mm lang sein. Mach sie doch ein wenig länger, als die Kappe und gut is.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

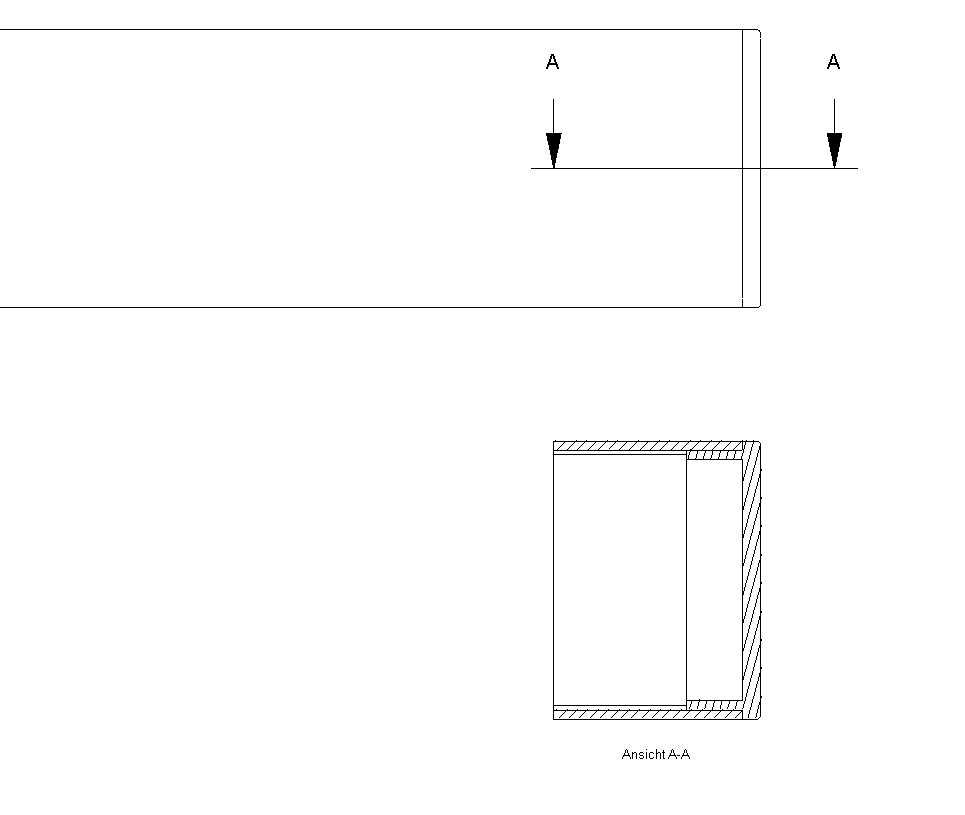

Ein Beispiel:

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin,

momentan habe ich ziemlich Zeitdruck mit einem anderen Projekt, weswegen ich erstmal nicht dazu komme das auszuprobieren, aber das was Micha da vorschlägt sieht aus wie die Lösung nach der ich gesucht habe.

Wiedereinmal Danke!

Gruß Fabian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
