Thema: Innenkontur von rund auf eckig (1069 mal gelesen)
|
Gutdingsda
Mitglied
Mechanikermeister
   Beiträge: 2
Registriert: 24.06.2012 Alibre Design Expert 2012
|
erstellt am: 24. Jun. 2012 22:20  <-- editieren / zitieren -->   Unities abgeben:
Hallo Ich bin das erste Mal hier drin und auf 3D CAD bei weitem nicht so fix wie die meisten hier. Eine Frage: Ich möchte ein Einzugwerkzeug (Matrize) herstellen. Ein Rundrohr mit Aussendurchmesser 42.4 soll auf quadratisch 34x34 reduziert werden. Die Winkel dürfen veränderlich sein. Die Länge des Einzuges soll Beispielsweise 10mm betragen. Die Kontur soll rundum gleichzeitg die quadratische Form "erreichen". Wie krieg ich das hin? Das muss doch irgendwie mit Loftkörper und mehreren Ebenen machbar sein? Weis jemand Rat? Danke und Gruss aus der Schweiz Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TimoCAD
Mitglied
Dipl.-Ing. Fahrzeugtechnik
Beiträge: 145
Registriert: 04.05.2012
|
erstellt am: 24. Jun. 2012 22:30 <-- editieren / zitieren --> Unities abgeben: Nur für Gutdingsda
|
Mtech3
Mitglied
Techniker
Beiträge: 112
Registriert: 18.11.2011 Windows10 Home 64Bit
IntelCore i7-4790K,4x4GHz,16GB RAM,
NVIDIA Quadro K420,2GB
Alibre Design Expert V2018.2,
Keyshot 8.2.80,
GstarCAD prof 2016,
AutoCad 2D,
|
erstellt am: 25. Jun. 2012 09:33 <-- editieren / zitieren --> Unities abgeben: Nur für Gutdingsda
|
Gutdingsda
Mitglied
Mechanikermeister
Beiträge: 2
Registriert: 24.06.2012 Alibre Design Expert 2012
|
erstellt am: 25. Jun. 2012 10:12 <-- editieren / zitieren --> Unities abgeben:

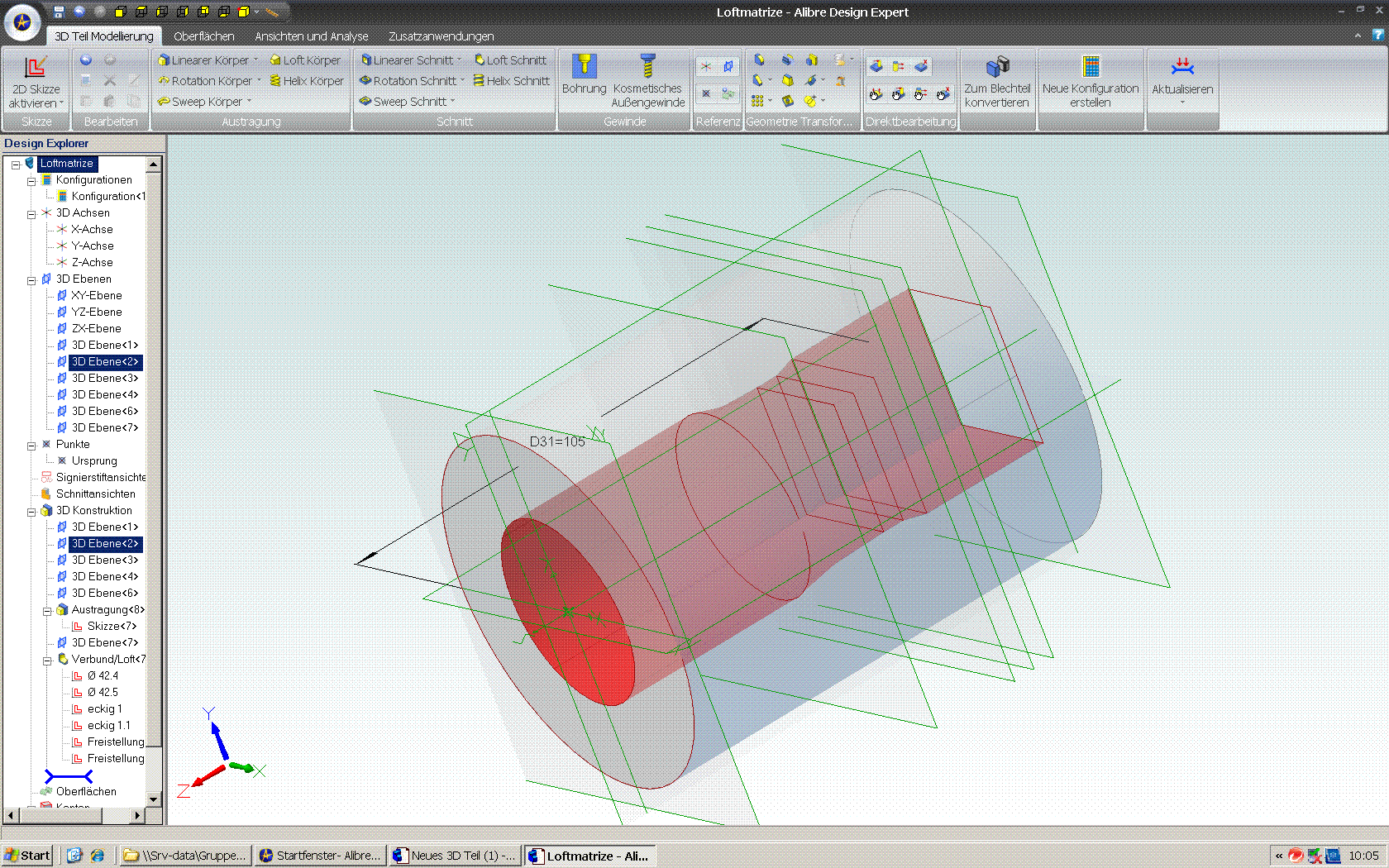

Hallo Mtech3, hallo TimoCAD Danke für euere umgehende Reaktion. Nach absenden meiner Frage fuhr ich den PC runter. War nicht schlecht erstaunt jetzt schon 2 Reaktionen zu haben. Ich hab über Nacht im Alibre Handbuch gestöbert und bin fündig geworden. Im Anhang die Matrize die ich wollte. Masse stimmen noch nicht ganz aber es funktioniert. Herzlichen Dank Gutdingsda Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TimoCAD
Mitglied
Dipl.-Ing. Fahrzeugtechnik
Beiträge: 145
Registriert: 04.05.2012
|
erstellt am: 25. Jun. 2012 23:14 <-- editieren / zitieren --> Unities abgeben: Nur für Gutdingsda
Hallo Gutdingsda, freut mich, dass es bei Dir geklappt hat! Du musst bei den geometrischen Abmaßen darauf achten, dass bei der Umformung das Volumen des Rohres konstant bleibt. Mit ein bisschen Mathematik geht das aber ganz gut und zum Schluss kannst Du ja die beiden Volumina nochmal mit der Analyse-Funktion (Volumen, Schwerpunkt, Gewicht) vergleichen (Rohteil und Fertigteil). Ich wünsche Dir weiterhin viel Spaß und Erfolg mit AlibreDesignExpert und ruhig bei Fragen im Forum melden, hier sind sehr kompetente Leute unterwegs. Ich bin selber auch noch Newbie auf AlibreDesign. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
