Thema: Sicke auf Blechteilrundung (1282 mal gelesen)
|
Frieda54
Mitglied
Ing. für Bau-und Fördermaschinen
   Beiträge: 9
Registriert: 17.06.2008 ACPI x64-based PC
NVIDIA GeForce GTX 560
Intel Core i5-3570K CPU 3,40GHz
Windows 7-64Bit
Alibre V2012 -64Bit
|
erstellt am: 20. Jun. 2012 12:13  <-- editieren / zitieren -->   Unities abgeben:

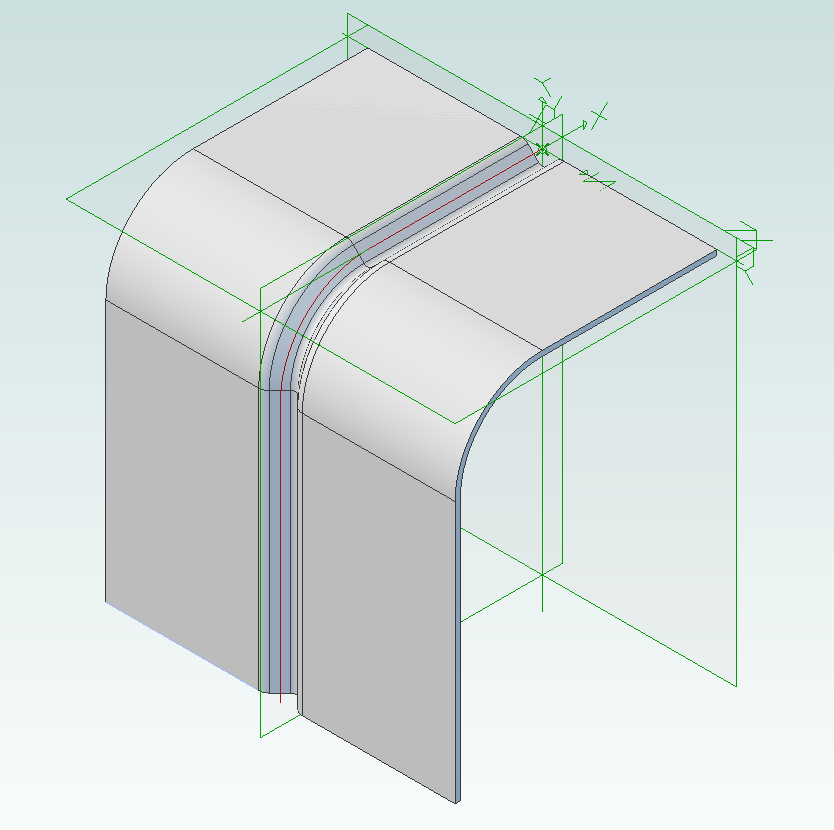

Hallo Mitstreiter, die Erstellung des Blechteils (siehe Bild) bereitete keine Probleme, in wenigen Minuten erledigt.Nun sitze ich aber schon Stunden um über die Rundung (blaue Fläche) zwei Verstärkungs - Sicken zu erstellen.Die Sicken verlaufen bis in die geraden Blechflächen. Ralf Schröter hat dieses Problem schon einmal am Beispiel eines Hakens gelöst. Ich kann es aber nicht nachvollziehen. Kann mir jemand dabei helfen? [Diese Nachricht wurde von Frieda54 am 20. Jun. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
