Hallo. Nachdem ich so wertvolle Tips erhalten habe, hier noch eine Frage:

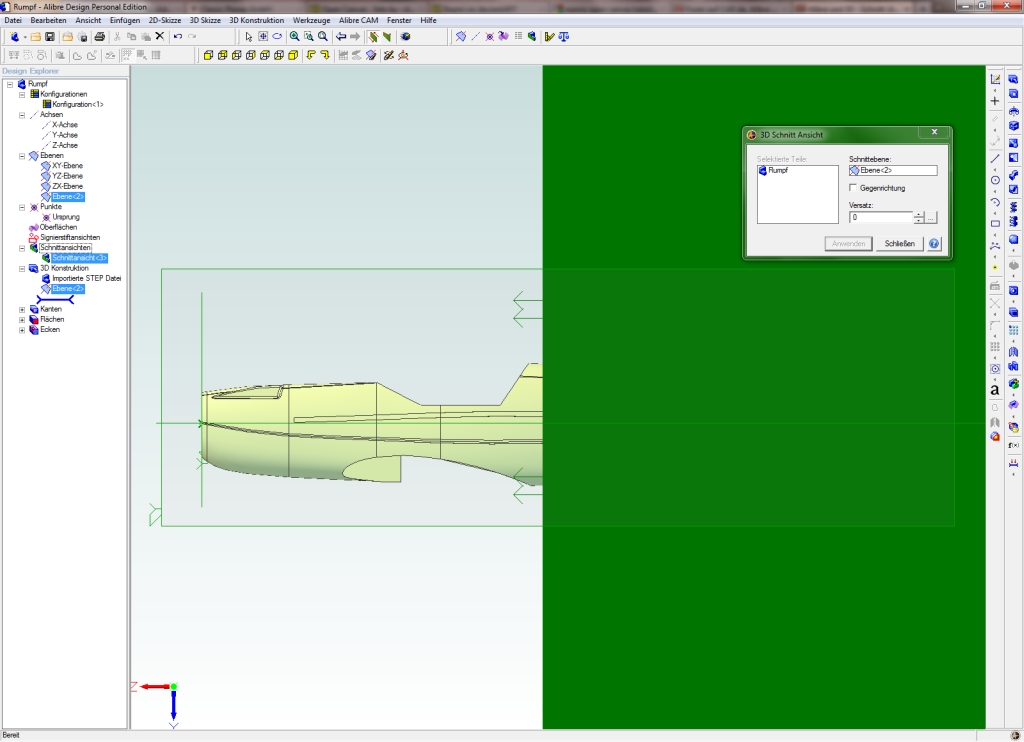

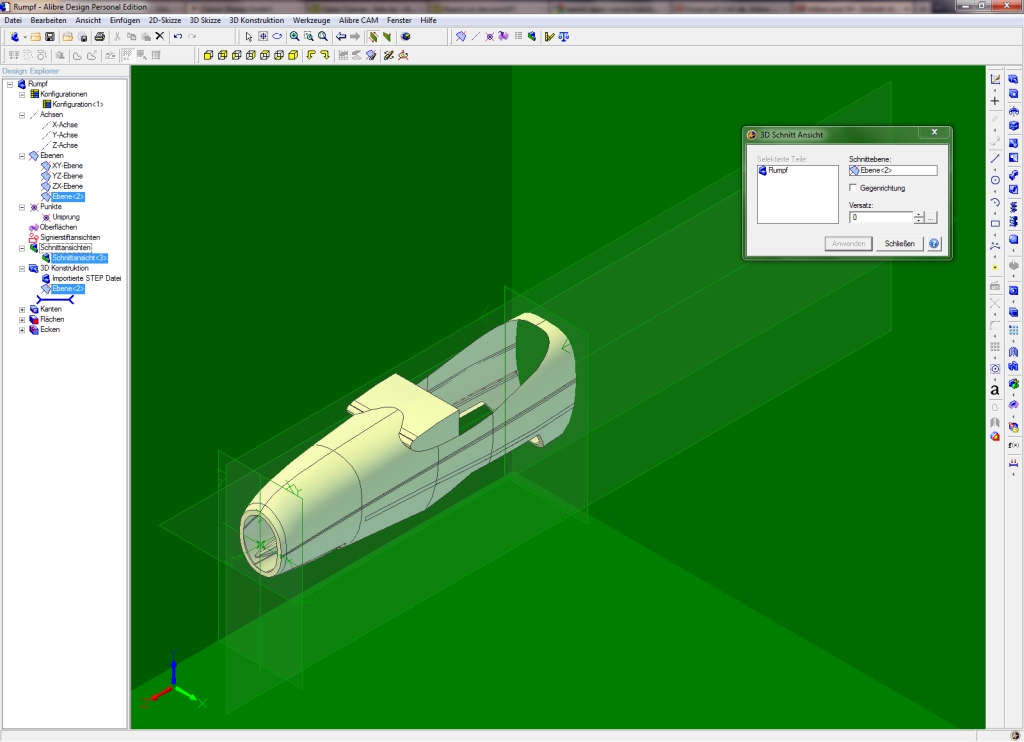

Beim weiterbearbeiten stelle ich fest, das ich bei Ausführung des 3D-Schnittes mit der Hilfslinie den abgeschnittenen Teil grün sehe, in ISO-Ansicht komplett im grünen Kasten.
1. Frage: Ist der irgendwie abschaltbar? Also das ich nur noch das geschnittene Teil sehe und der rest verschwindet?
2. Frage: Ist ein Schnitt (3D oder 2D) mittels zwei Hilfsebenen möglich, also zwischen den beiden Hilfsebenen. (genauer möchte ich ein Teil ausschneiden)? Herzlichen Dank für die Geduld und Hilfe Chris
------------------
Nur fliegen ist schöner... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp
Moderator
Werkzeugmacher

Beiträge: 1797
Registriert: 06.06.2001 Lenovo P53
Windows 10 Pro
Inventor 2023
Vault Pro 2023
SpacePilot Pro
---
HP Z1 * 27"
Windows 10 Pro
SpaceNavigator
Alibre Design Expert V24
KeyShot 8
|
erstellt am: 12. Apr. 2012 13:55 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf
|
Mtech3
Mitglied
Techniker
Beiträge: 113
Registriert: 18.11.2011 Windows10 Home 64Bit
IntelCore i7-4790K,4x4GHz,16GB RAM,
NVIDIA Quadro K420,2GB
Alibre Design Expert V2018.2,
Keyshot 8.2.80,
GstarCAD prof 2016,
AutoCad 2D,
|
erstellt am: 12. Apr. 2012 15:15 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf
Hallo Chris, ich verstehe auch nicht , warum Du keinen echten Schnitt erzeugst mit Skizze und Austragung. Die Schnittansichten ist doch nur was zum Gucken. Und wenn Du AD professional hast, dann kannst du in der Zeichnungsableitung tolle beliebeige Zick-zack-schnitte erzeugen. Welches Alibre hast du?? Gruß
Erich Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mtech3
Mitglied
Techniker
Beiträge: 113
Registriert: 18.11.2011 Windows10 Home 64Bit
IntelCore i7-4790K,4x4GHz,16GB RAM,
NVIDIA Quadro K420,2GB
Alibre Design Expert V2018.2,
Keyshot 8.2.80,
GstarCAD prof 2016,
AutoCad 2D,
|
erstellt am: 12. Apr. 2012 15:46 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf

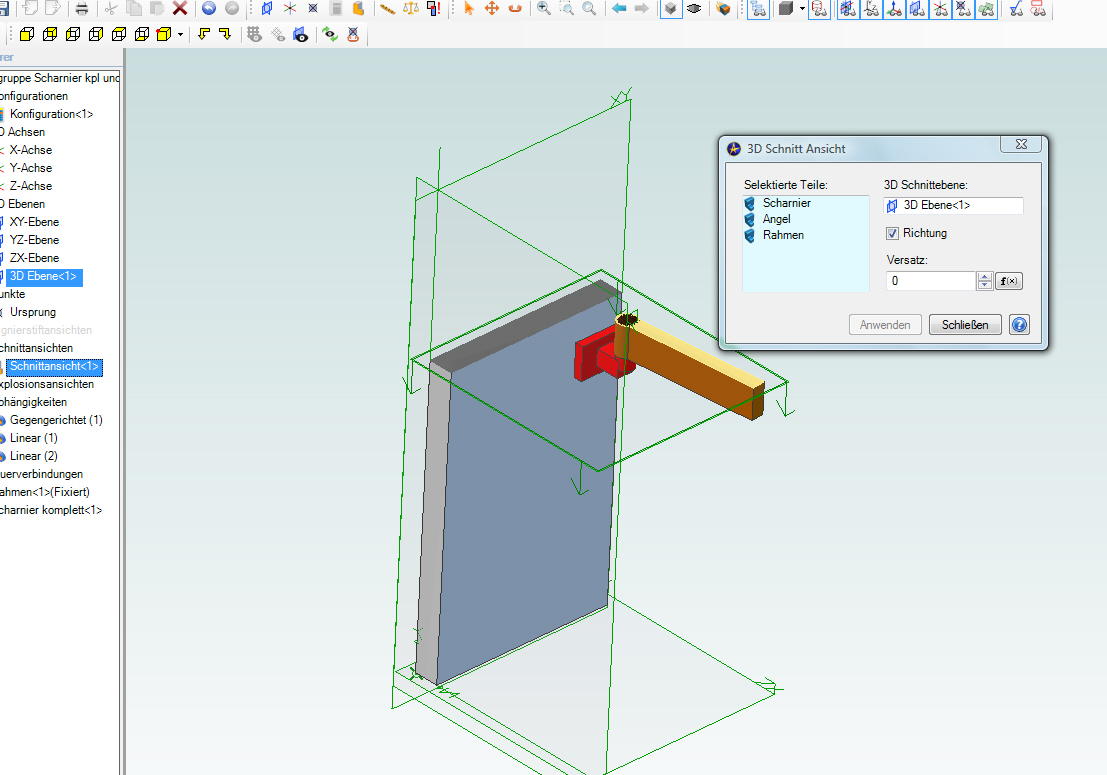

Hallo Chris, wie auf den Bildern zu sehen ist hast Du nur AD-personal-Edition. Ausserdem sieht man, dass der Button "Anwenden" nicht aktiv ist.

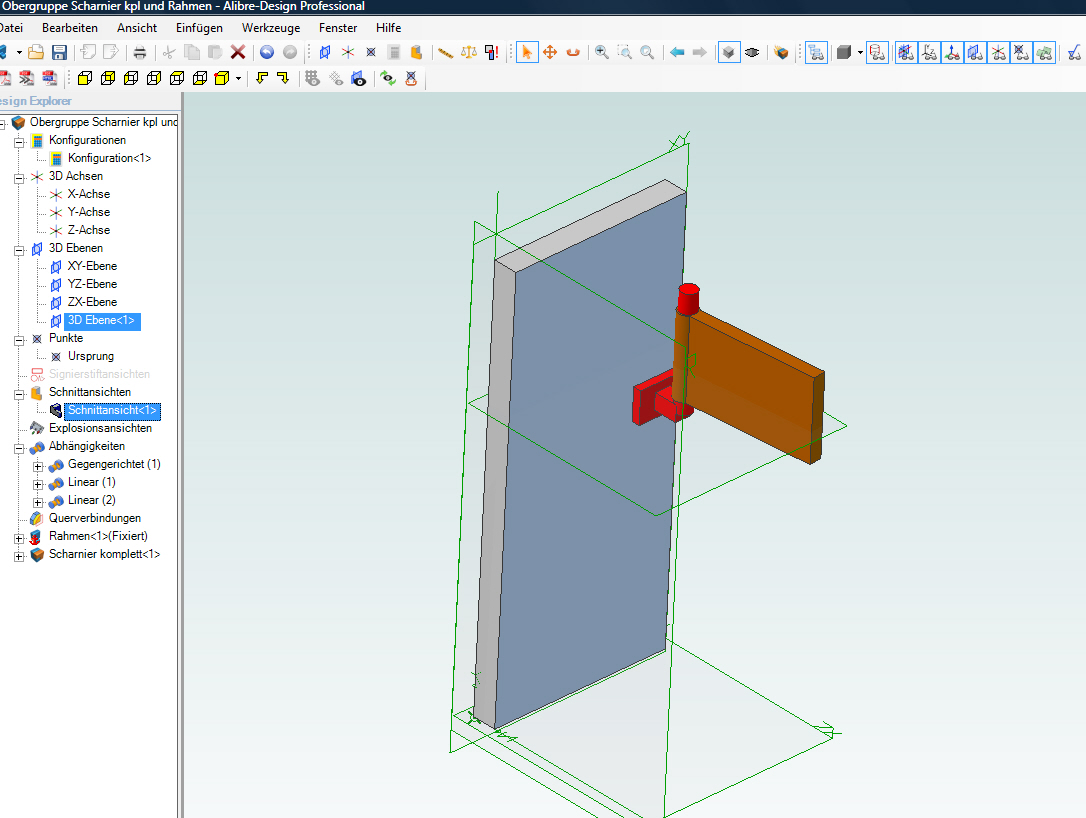

Nach dem Drücken "Anwenden" sind die grünen Flächen weg. Ich rate: üben oder Anleitung lesen. mfg
Erich Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lnewlf
Mitglied
Ideenschmied
Beiträge: 34
Registriert: 16.09.2008 W7-32 Pro
Alibre 12.1 Standard / CAM / Translate
Core2Duo 2,4
4GB
GF GT440
|
erstellt am: 12. Apr. 2012 15:53 <-- editieren / zitieren --> Unities abgeben:
Hallo. Danke für die schnellen Antworten. Die Situation ist folgende: Ausgangsdaten CAtia V5R16. Exportiert in Step. Importiert in AD Personal 12.1 mit Translate. Rumpf liegt auf dem Rücken und läßt sich wie im ersten Thread gezeigt nicht spiegeln. Da ich gezwungenermaßen Seiteneinsteiger bin (erste Schritte mit Solid Edge 12, dann AD 12) ist es bei mir Learning by doing. Meist eher Trial and Error.  Ich habe vor langer Zeit mal mit Autocad gearbeitet, das war aber anders, nicht wahr. Und da ich nunmehr die Skizze für das Brandschott brauche und darauf den Motorträger konstruieren muß sitze ich und probiere mit Handbuch und zwei Programmen das irgendwie hinzubekommen. Klar, das das aus eurer Sicht von hinten durch die Brust ins Auge ist, aber mir fehlt die Zeit und die Möglichkeit zum Besuch von Schulungen und das Konstruktionsbüro ist seit Wochen nicht erreichbar... Mea culpa. PS: Ist es möglich, aus Catia ein anderes Format besser zu exportieren und in Alibre zu importieren? ------------------
Nur fliegen ist schöner... [Diese Nachricht wurde von lnewlf am 12. Apr. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mtech3
Mitglied
Techniker
Beiträge: 113
Registriert: 18.11.2011 Windows10 Home 64Bit
IntelCore i7-4790K,4x4GHz,16GB RAM,
NVIDIA Quadro K420,2GB
Alibre Design Expert V2018.2,
Keyshot 8.2.80,
GstarCAD prof 2016,
AutoCad 2D,
|
erstellt am: 12. Apr. 2012 16:35 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf
|
lnewlf
Mitglied
Ideenschmied
Beiträge: 34
Registriert: 16.09.2008 W7-32 Pro
Alibre 12.1 Standard / CAM / Translate
Core2Duo 2,4
4GB
GF GT440
|
erstellt am: 12. Apr. 2012 16:58 <-- editieren / zitieren --> Unities abgeben:

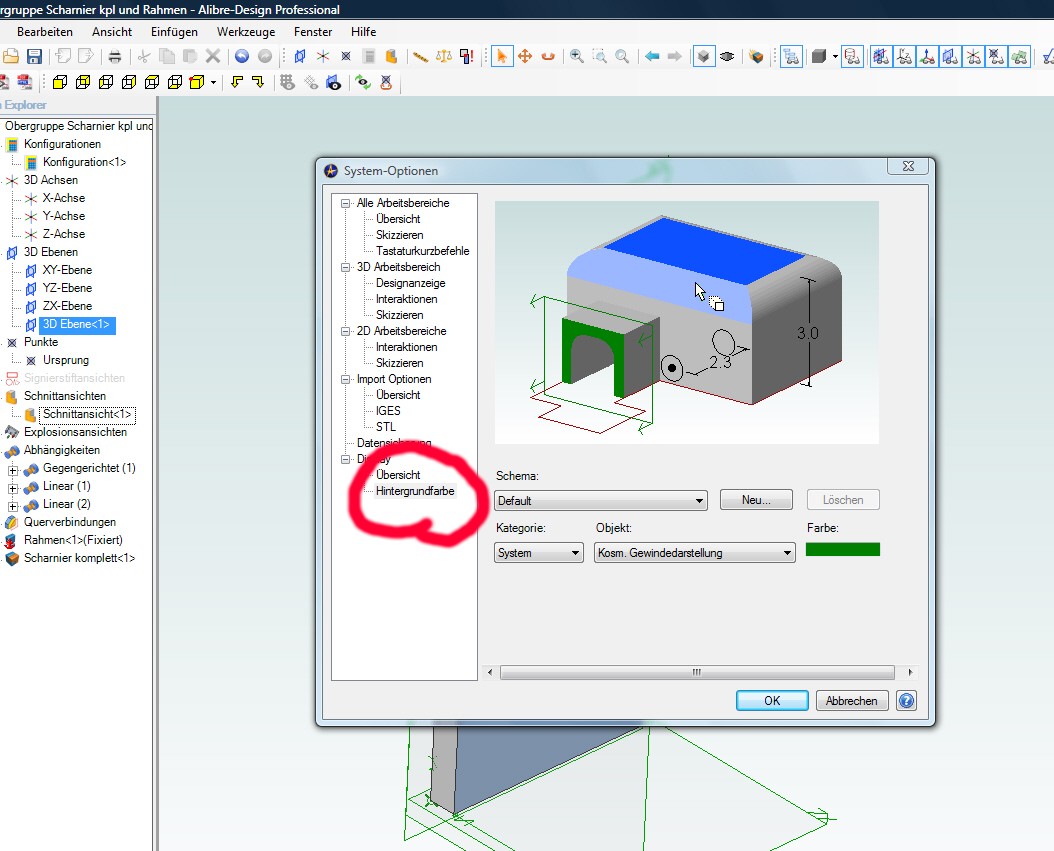

Hmmm, in den Hintergrundeinstellungen ist die grüne Farbe für Referenzen, Ebenen, Achsen und Punkte angegeben. Vielleicht liegt es auch an der importierten Datei. ------------------
Nur fliegen ist schöner... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rudsch
Mitglied
Werkzeugmacher
Beiträge: 23
Registriert: 11.12.2008 w7 Professional
Notebook
i7 1,7GHz
8 GB
ALIBRE 14 Expert
ME10
NX 8.0
|
erstellt am: 15. Apr. 2012 11:57 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf
Hallo Zusammen, nach meiner Erfahrung ist die grüne Box die Folge von korrupten Daten. AD erstellt von allen importierten Modellen 3D-Schnitte, wenn die io sind. @ inewlf versuch mal ein Moedelcheck mit höchster Auflösung: der Rechner wird abstürzen. ------------------
rudsch Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lnewlf
Mitglied
Ideenschmied
Beiträge: 34
Registriert: 16.09.2008 W7-32 Pro
Alibre 12.1 Standard / CAM / Translate
Core2Duo 2,4
4GB
GF GT440
|
erstellt am: 15. Apr. 2012 22:54 <-- editieren / zitieren --> Unities abgeben:
|
lnewlf
Mitglied
Ideenschmied
Beiträge: 34
Registriert: 16.09.2008 W7-32 Pro
Alibre 12.1 Standard / CAM / Translate
Core2Duo 2,4
4GB
GF GT440
|
erstellt am: 19. Apr. 2012 07:44 <-- editieren / zitieren --> Unities abgeben:
So, ausprobiert und Rechner festgefressen.  Egeal. wie schon an anderer Stelle geschrieben konnte ich durch Reimport und zwischenzeitlichen Export das gewünschte Teil extrahieren. Nu fehlen mir nur noch die Rohre im Assembly... na mal sehen wie das geht. Gruß Chris ------------------
