Thema: Alibre und 3D - Schnitt (1794 mal gelesen)
|
lnewlf Mitglied Ideenschmied
Beiträge: 34 Registriert: 16.09.2008 W7-32 Pro Alibre 12.1 Standard / CAM / Translate Core2Duo 2,4 4GB GF GT440
|
erstellt am: 04. Apr. 2012 09:37 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen zusammen. Ich lese schon lange hier mit und habe schon einiges mitnehmen können. Aber zu meinem derzeitigen Problem fehlt mir eine Lösung. Folgende Situation: Ich habe von einem Zeichenstudio Catia V5R16 Dateien meines Flugzeuges bekommen. Diese habe ich mit Translate in Alibre eingelesen, was auch recht gut geklappt hat. Leider fehlen einige wichtige Details, die ich nachbauen möchte, so z.B. Beschlagpunkte Motoraufhängung. Diese hab ich inzwischen als Bauteile erstellt. Nun müßte ich einen Schnitt durch den vorderen Rumpf am Brandspant machen, bekomme das aber nicht gebacken. Da ich selfmade CAD User bin ist auch nicht so viel Hintergrund vorhanden. Kann mir einer helfen? Im übrigen steht das Modell seit der Umwandlung von Catia zu Alibre auf dem Kopf ... ? Keine Ahnung wieso. Danke für eure Zeit ------------------ Nur fliegen ist schöner... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 04. Apr. 2012 10:42 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf
Ich nehme mal an, der Schnitt soll in der 3D Umgebung erfolgen. Um einen Schnitt zu erzeugen, machst Du im Designexplorer einen RMK auf Schnittansichten und wählst NEU aus. Dann im Teil, bzw. BG eine Fläche, oder Ebene angeben, alle in Frage kommenden Teile auswählen und die Richtung vorgeben. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lnewlf Mitglied Ideenschmied
Beiträge: 34 Registriert: 16.09.2008 W7-32 Pro Alibre 12.1 Standard / CAM / Translate Core2Duo 2,4 4GB GF GT440
|
erstellt am: 04. Apr. 2012 12:25 <-- editieren / zitieren --> Unities abgeben:
Hallo Micha und danke für die schnelle Reaktion . funktioniert, nur habe ich dann diesen grünen Bereich... der macht das weterarbeiten etwas problematisch. Gibt es eine Möglichkeit, die Schnittfläche in eine Skizze zu überführen? Gerne auch in 2D. Ich suche nach einer Möglichkeit, die Schnittfläche als 3D-Modell zu separieren. Also als Skizze oder ähnliches. danke für deine Zeit Chris ------------------ Nur fliegen ist schöner... [Diese Nachricht wurde von lnewlf am 04. Apr. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 04. Apr. 2012 13:00 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf

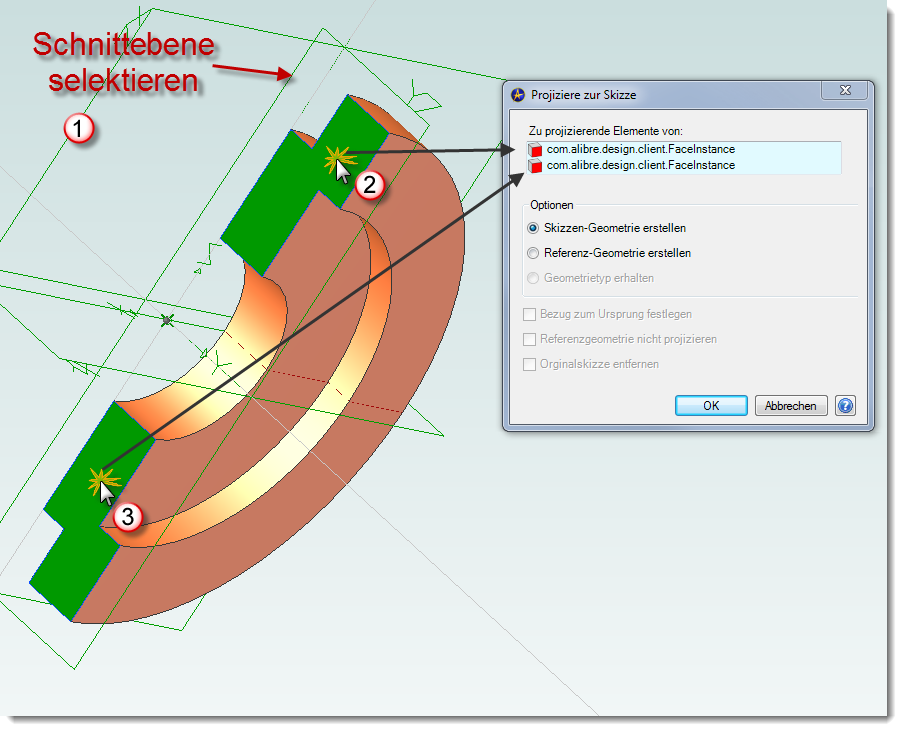

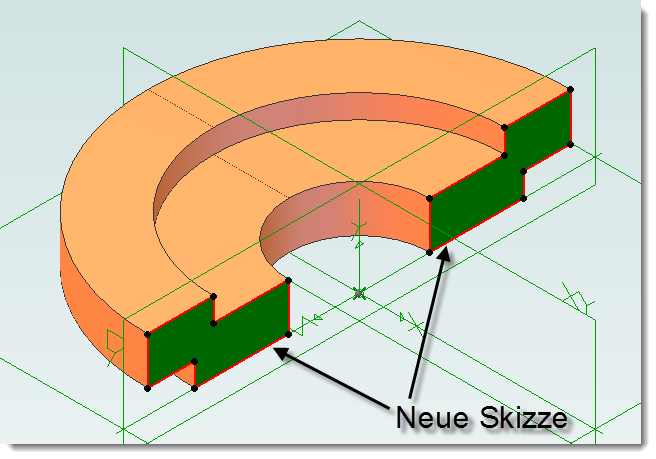

Hallo Chris, Mit "Projiziere zur Skizze" kannst die Kanten der Schnittfläche in eine neue Skizze überführen. Im Screenshot habe ich die Fläche selektiert, es ist auch möglich, nur einzelne Kanten zu selektieren. ------------------ Gruß Ralf Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lnewlf Mitglied Ideenschmied
Beiträge: 34 Registriert: 16.09.2008 W7-32 Pro Alibre 12.1 Standard / CAM / Translate Core2Duo 2,4 4GB GF GT440
|
erstellt am: 04. Apr. 2012 13:18 <-- editieren / zitieren --> Unities abgeben:

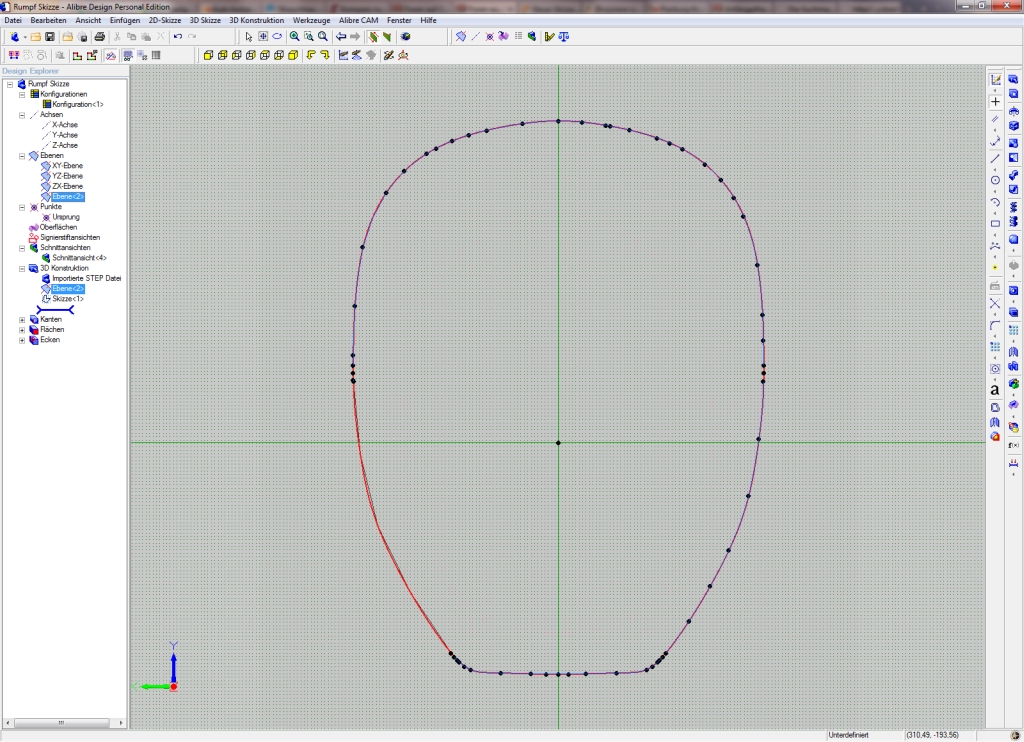

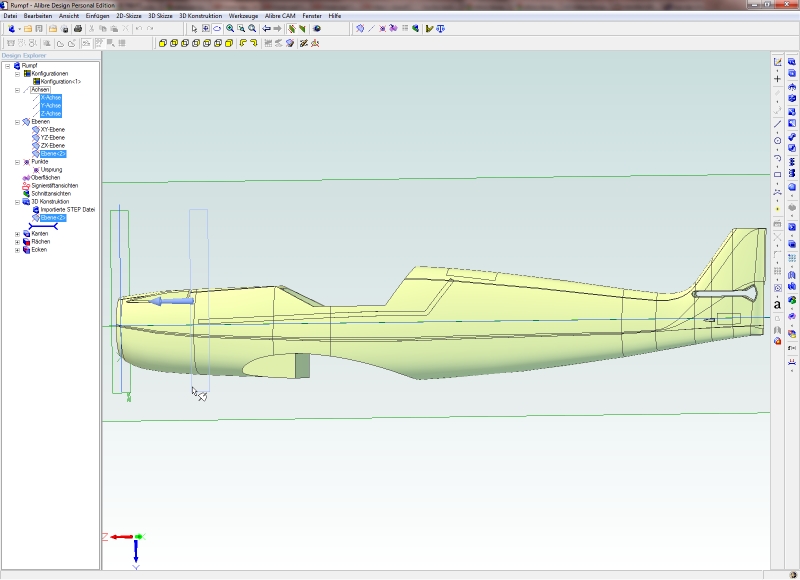

Super. Nu hab ich den Umriss, mal sehen, wie ich den separieren und einzeln weiterverwenden kann. Danke Man lernt ja gerne dazu Chris Hmmm, kleine Nachfrage: Seit dem Import aus Catia liegt der Rumpf originär auf dem Rücken. Ziemlicher Mist, kann man den irgendwie aufrecht fixieren? Also eine Ebene Spiegeln? Alibre ist erstmal abgestürzt. ??? Naja, Ostern steht vor der tür, dann bis die Tage und schönen fleissigen Osterhasen. ------------------ Nur fliegen ist schöner... [Diese Nachricht wurde von lnewlf am 04. Apr. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sönke Kock Mitglied Konstrukteur
Beiträge: 82 Registriert: 03.05.2011 Windows XP Prof SP3 ATI Radeon HD 3800 3,25 GB RAM Alibre 2012 Expert 32 Bit Rhino 4.0
|
erstellt am: 04. Apr. 2012 13:59 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf

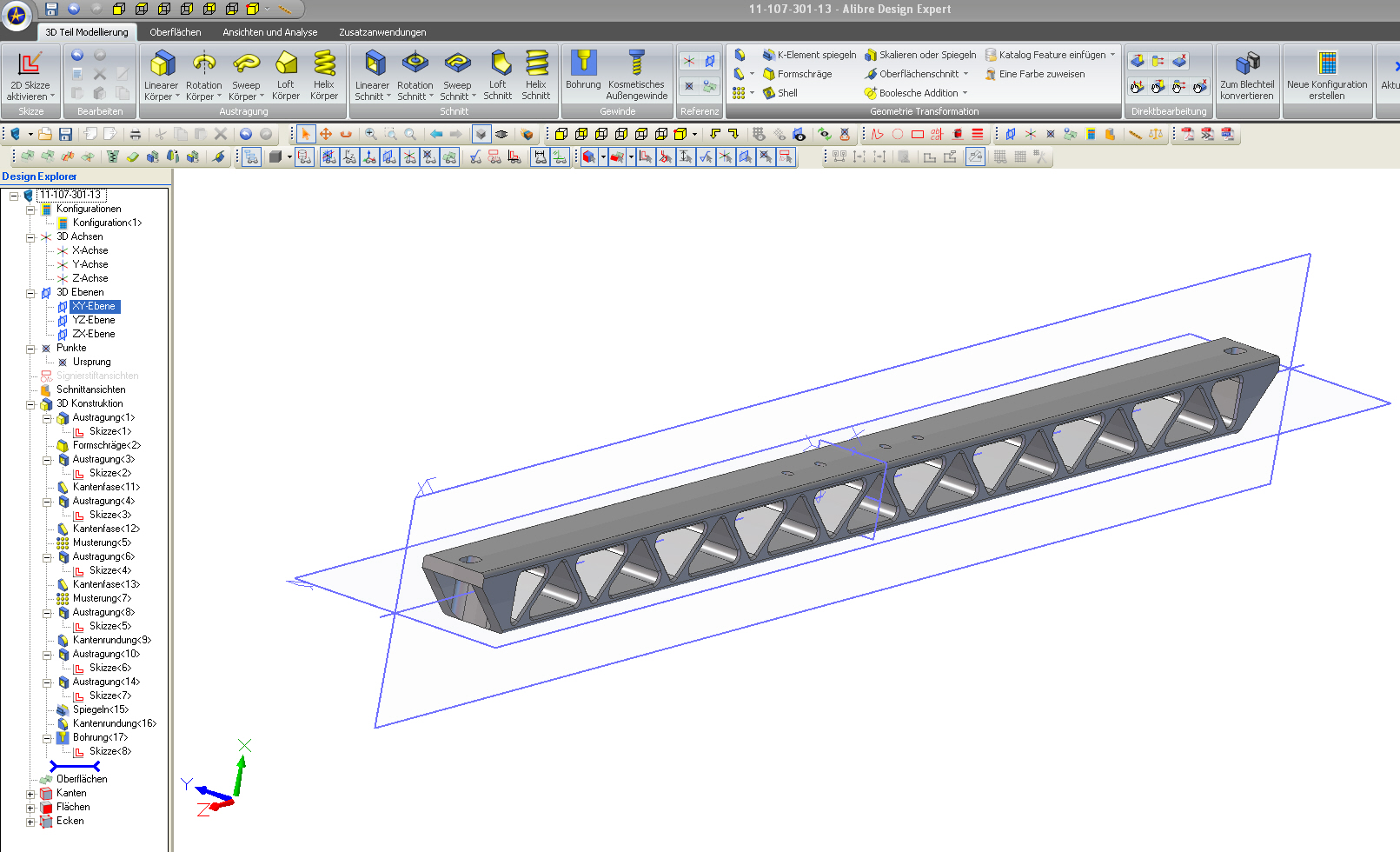

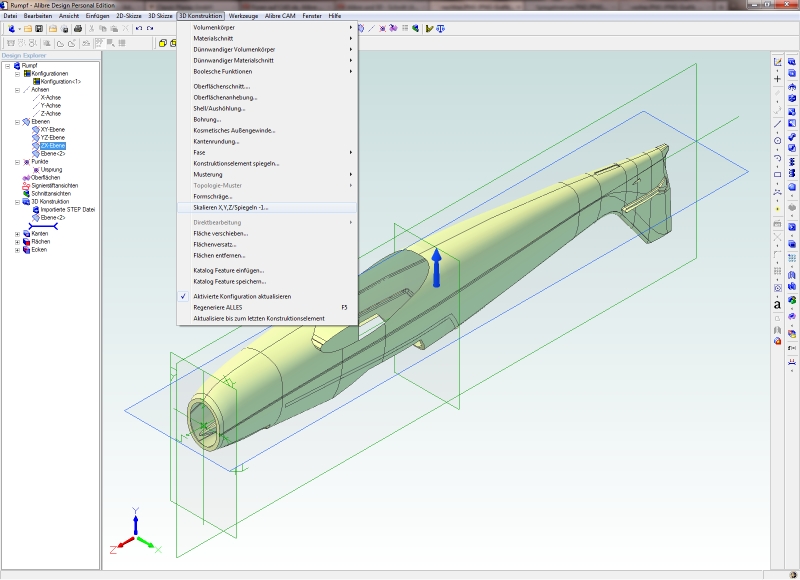

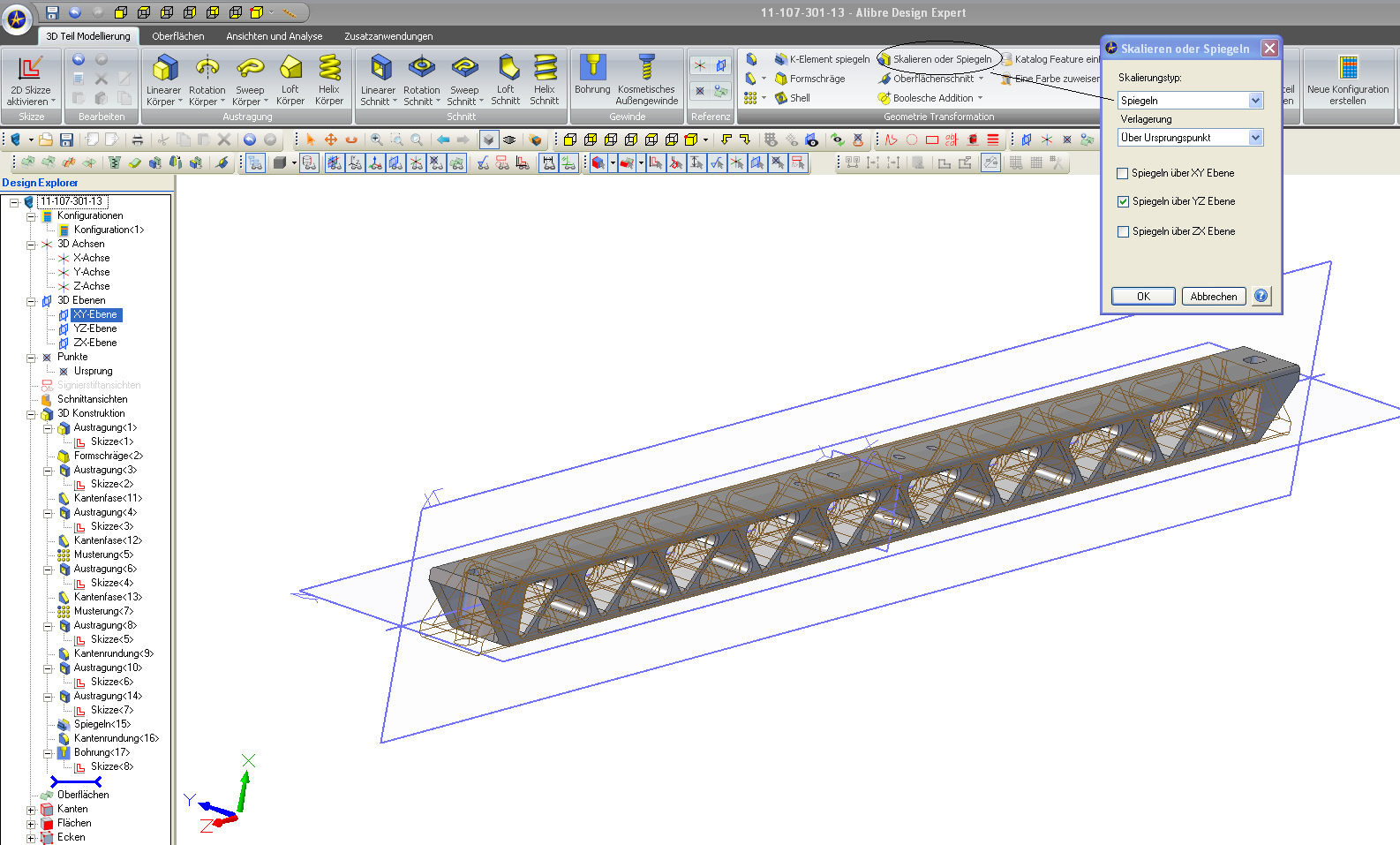

Moin Chris, Nur noch der Vollständigkeit halber eine kurze Antwort auf dien zweite Feststellung. Du kannst Dein Teil auch spiegeln damit es nicht mehr "auf dem Kopf" steht. Schau einfach in die Bilder, der Rest erklärt sich von selbst. Gruß Sönke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lnewlf Mitglied Ideenschmied
Beiträge: 34 Registriert: 16.09.2008 W7-32 Pro Alibre 12.1 Standard / CAM / Translate Core2Duo 2,4 4GB GF GT440
|
erstellt am: 04. Apr. 2012 14:14 <-- editieren / zitieren --> Unities abgeben:
Argh. Ja, wer lesen kann .... Ich werde mal versuchen wie ich die Skizze separat nutzen kann. sobald mein Rechner wieder mitmacht
Danke und einen fröhlichen und fleissigen Osterhasen. Christian ------------------ Nur fliegen ist schöner... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lnewlf Mitglied Ideenschmied
Beiträge: 34 Registriert: 16.09.2008 W7-32 Pro Alibre 12.1 Standard / CAM / Translate Core2Duo 2,4 4GB GF GT440
|
erstellt am: 10. Apr. 2012 19:12 <-- editieren / zitieren --> Unities abgeben:
Hallo an alle fleißigen Osterhasen Inzwischen habe ich es auch gespiegelt. Klappt super. guter Tip. Eine letzte Frage. Das daraus resultierende Bauteil (Brandschott) kann ich auch auf irgend eine Weise separat exportieren? Dank euch Chris ------------------ Nur fliegen ist schöner... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 10. Apr. 2012 20:09 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf
Hallo Chris, Speichere das vorhandene 3D Teil (Importiertes Teil + Brandschott) mit einem Namen. Anschließend mit der RMT auf das importierte Teil -> Löschen Nun das 3D Teil (Brandschott) mit einem neuen Namen speichern. ------------------ Gruß Ralf
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
lnewlf Mitglied Ideenschmied
Beiträge: 34 Registriert: 16.09.2008 W7-32 Pro Alibre 12.1 Standard / CAM / Translate Core2Duo 2,4 4GB GF GT440
|
erstellt am: 10. Apr. 2012 20:15 <-- editieren / zitieren --> Unities abgeben:
|
lnewlf Mitglied Ideenschmied
Beiträge: 34 Registriert: 16.09.2008 W7-32 Pro Alibre 12.1 Standard / CAM / Translate Core2Duo 2,4 4GB GF GT440
|
erstellt am: 12. Apr. 2012 12:49 <-- editieren / zitieren --> Unities abgeben:

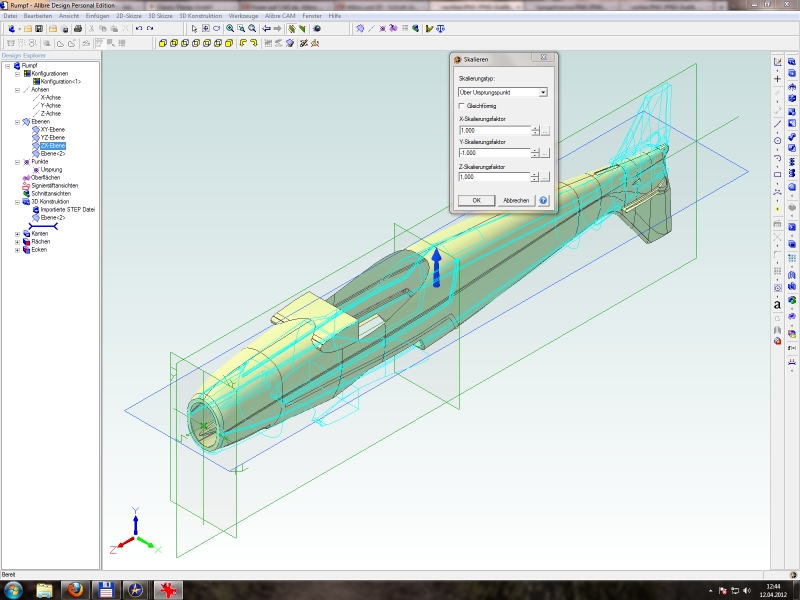

Hi. Ich habe das mit dem Spiegeln am Teil hinbekommen. Nur wollte ich für die zukunft den ganzen Rumpf spiegeln, um weiterarbeiten zu können. Dummerweise macht Alibre das nicht. Vorgehensweise geau nach Anleitung wie auf den Bildern zu sehen. In der Vorschau zeigt er es auch richtig in hellblau an, nur beim Durchführen passiert ... nix. Irgend eine Ahnung? Wahrscheinlich sehe ich den Wald vor lauter Bäumen nicht... ------------------ Nur fliegen ist schöner... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 13. Apr. 2012 14:04 <-- editieren / zitieren --> Unities abgeben: Nur für lnewlf
|
lnewlf Mitglied Ideenschmied
Beiträge: 34 Registriert: 16.09.2008 W7-32 Pro Alibre 12.1 Standard / CAM / Translate Core2Duo 2,4 4GB GF GT440
|
erstellt am: 19. Apr. 2012 07:40 <-- editieren / zitieren --> Unities abgeben:
Hallo Michael. Danke für den Hinweis. Ich hatte die Antwort hier glatt übersehen. Aus mehreren Gründen ist die öffentliche (als Anhang) Einstellung der Datei nicht möglich. Inzwischen konnte ich das Brandschott mit eurer Hilfe und viel Trial and Error separieren, trotz der Probleme. Danke für die Unterstützung. ------------------ Nur fliegen ist schöner... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
