Thema: Gewinde in 3 Modell zeichnen (3961 mal gelesen)
|
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 08. Dez. 2011 12:03 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich würde gerne bei diesem 3D - Modell ein Gewinde in die kleine Öffnung einzeichnen? Das Gewinde soll beim Rendern zu sehen sein. Das 3D- Modell soll nur zur 3 D - Anschaung sein. Danke vorab schon für die Antworten. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 08. Dez. 2011 12:07 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
Hallo Humph1972, leider ist nichts zu sehen. Da wird wohl beim upload etwas schief gegangen sein. Die Antwort steht aber auch ohne Bild fest. Wenn das Gewinde beim Rendern zu sehen sein soll, mußt Du es modellieren. "Helixschnitt" ist der Befehl der Stunde. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
d-space Mitglied User
Beiträge: 72 Registriert: 10.10.2009 Win 8.1 /64bit Alibre V16 SWX 2012 KeyShot v4
|
erstellt am: 08. Dez. 2011 12:09 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 08. Dez. 2011 13:54 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
|
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 08. Dez. 2011 14:23 <-- editieren / zitieren --> Unities abgeben:
|
d-space Mitglied User
Beiträge: 72 Registriert: 10.10.2009 Win 8.1 /64bit Alibre V16 SWX 2012 KeyShot v4
|
erstellt am: 08. Dez. 2011 14:25 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
Hallo Hump, Als *.zip Dateianhang geht es problemlos. Hilfe zum Upload von Dateianhängen Bitte warten Sie nach dem Drücken der Upload-Taste so lange, bis Sie eine Bestätigung des Uploads erhalten! Max Dateigrösse: 1MB, in Ausnahmefällen 15MB Max Anzahl Dateien: 299 Erlaubte Datei-Typen: .gif , .jpg , .zip , .rar , .pdf , .txt , .mid , .png Adobe-3D-PDF aus .CATPart, .CATDrawing und .CATProduct.zip Alle registrierten Mitglieder können Dateien uploaden
[Diese Nachricht wurde von d-space am 08. Dez. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 08. Dez. 2011 15:24 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 08. Dez. 2011 15:47 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
|
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 08. Dez. 2011 15:54 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 08. Dez. 2011 16:02 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
|
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 08. Dez. 2011 16:19 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 08. Dez. 2011 16:24 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
Ja, wenn ich wüßte, welche Alibreversion Du hast. Dazu ist übrigens die Sysinfo da. Aber aus Deiner Nachricht schließe ich mal <2012. Anbei ein Step203. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 08. Dez. 2011 16:30 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
|
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 08. Dez. 2011 16:31 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 08. Dez. 2011 16:38 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971

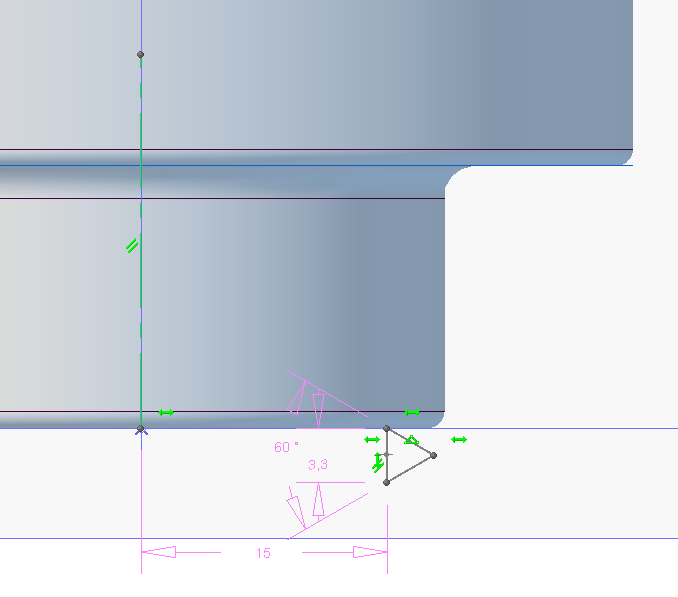

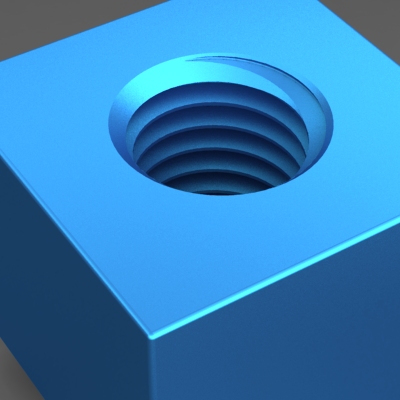

Das habe ich Dir in meinem ersten Beitrag bereits geschrieben. Zeichne z.B. auf der ZY-Ebene das Gewindeprofil und eine Referenzlinie, die durch die Mittelachse der Buchse geht und wende den Befehl "Helixschnitt" mit den entsprechenden Parametern Höhe und Steigung an. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |

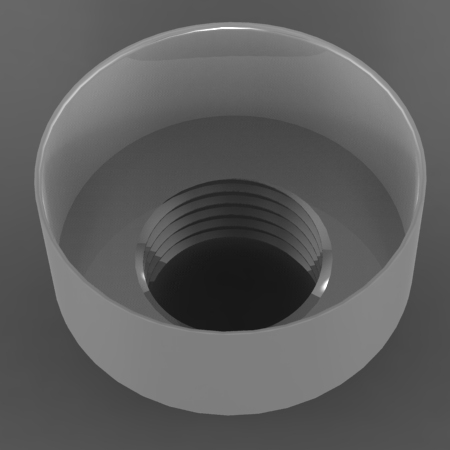

Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 09. Dez. 2011 09:36 <-- editieren / zitieren --> Unities abgeben:
|
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 09. Dez. 2011 10:41 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 09. Dez. 2011 11:11 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
|
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 09. Dez. 2011 14:19 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 09. Dez. 2011 15:30 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
|
Humph1971 Mitglied Technischer Zeichner
Beiträge: 29 Registriert: 09.03.2011
|
erstellt am: 12. Dez. 2011 08:54 <-- editieren / zitieren --> Unities abgeben:
|
d-space Mitglied User
Beiträge: 72 Registriert: 10.10.2009 Win 8.1 /64bit Alibre V16 SWX 2012 KeyShot v4
|
erstellt am: 12. Dez. 2011 09:06 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 12. Dez. 2011 17:44 <-- editieren / zitieren --> Unities abgeben: Nur für Humph1971
Hallo Humphy, was mit Deinem 3D-Model ist, schrieb ich Dir bereits als PM. Unter dem gewünschten Gewinde kann ich mir beim besten Willen nichts vorstellen. Verstehe ich Dich richtig: Du willst an einem Rohr in der Dimension 35,5x0,75 ein Gewinde anbringen? ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
