Hallo,

Ich möchte gerne eine 3D-Ansicht auf Papier (bzw. 2D-PDF) ausplotten, in der die Lage von Elektro-Kabeln optisch gut dargestellt wird. Dazu möchte ich alles (auch die Kabel) als Volumenkörper erzeugen und diese Kabel aber in der jeweiligen Farbe - vollflächig gefüllt - darstellen. Alle anderen Elemente sollen optisch ganz einfach mit scharzen Kanten auf reinem weißem Hintergrund dargestellt werden, so wie wenn ich in der 2D-Zeichnungsableitung eine 3D-Ansicht einfüge.

Ist das in Alibre möglich?
Ich bin auch für Alternativ-Vorschläge für die Kabel-Darstellung offen.
Danke für alle Antworten.

------------------
Gruß, Stephan
www.stbartl.at

"Alles sollte so einfach wie möglich gemacht werden, aber nicht einfacher." - Albert Einstein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,

bis zur aktuellen Version kann man keine farbigen Ansichten in 2D-Zeichnungsableitungen erzeugen.

Ein 3D-PDF in Farbe ist aber möglich. Kabel farbig, alle anderen Bauteile weiß, dass müßte doch in etwa das sein, was Du möchtest.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Micha,

Das könnte vll. ein akzeptabler Workaround sein, vorausgesetzt, dass man aus der 3D-PDF sozusagen 2D-Ansichten ausdrucken kann. Weißt du, ob das geht?

------------------
Gruß, Stephan
www.stbartl.at

"Alles sollte so einfach wie möglich gemacht werden, aber nicht einfacher." - Albert Einstein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,

Du kannst das Teil im 3D-PDF so "hinlegen", wie Du es benötigst und dann ausdrucken.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es besteht auch die Möglichkeit Teile, Blechteile und Baugruppen im 3D Arbeitsbereich als "Bild" zu speichern und in die 2D Zeichnungsableitung einzufügen.

- Alle nicht benötigten Ebenen, Achsen, Anmerkungen...im 3D Bereich ausblenden
- Hintergrundfarbe -> "Sehr heller Hintergrund", also weißer Hintergrund
- Wir benutzen "Snagit", um die benötigten Screenshots als PNG zu erstellen

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Farben-Bsp-Alibre-3D-Druck.pdf

Hi,

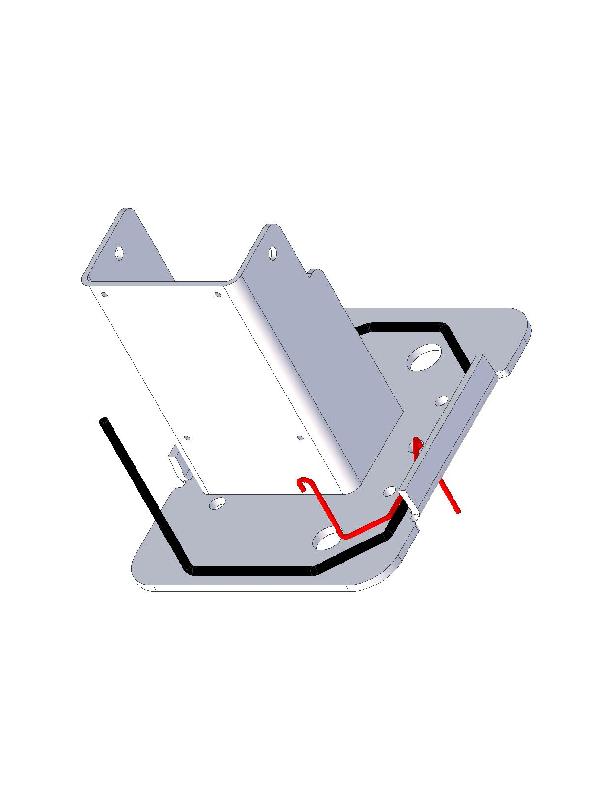

Ich habs einmal mit Export ins 3D-pdf probiert und von dort ein 2D-pdf ausgedruckt. Soweit, wie im angehängten Bsp-pdf zu sehen hab ichs hinbekommen. Die Kabel in schwarz und rot sind ok. Weißer Hintergrund auch ok. Das einzige, was es jetzt noch ganz perfekt machen würde wäre, wenn ich das Grundgerüst komplett in weiß ohne Schatten haben könnte (optisch wie eine 2D-Zeichnungsableitung mit tangentialen aber ohne verdeckte Kanten).

Ist das irgentwie möglich?

Falls nicht, dann ginge es so, wie es jetzt ist gerade noch, nur ist es halt nicht wirklich viel besser, als ich es im Autocad auch hinbekommen könnte.

------------------
Gruß, Stephan
www.stbartl.at

"Alles sollte so einfach wie möglich gemacht werden, aber nicht einfacher." - Albert Einstein

[Diese Nachricht wurde von autocart am 29. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von autocart:
...wenn ich das Grundgerüst komplett in weiß ohne Schatten haben könnte (optisch wie eine 2D-Zeichnungsableitung mit tangentialen aber ohne verdeckte Kanten)...

---

Versuchs doch mal mit den Rendering- und Beleuchtungs-Einstellung im Acrobat Reader. Sowas wie "Gefüllte Kontur" und "Keine Beleuchtung" müsste vielleicht gehen...

Gruss

Kai

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Kai,

Danke für die Anregung. Leider kann ich die Effekte nur Ändern, wenn ich den 3D-Modus aktiviere und dann werden alle Farben irgendwie grau. Sobald ich den 3D-Modus wieder deaktiviere springt mir die Ansicht auf die Start-Ansicht zurück und die Effekte werden nicht übernommen. Oder mache ich da etwas falsch?

------------------
Gruß, Stephan
www.stbartl.at

"Alles sollte so einfach wie möglich gemacht werden, aber nicht einfacher." - Albert Einstein

[Diese Nachricht wurde von autocart am 29. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Stephan,

spiel mal etwas mit der Anzahl der Lampen im 3D-Arbeitsbereich. Zu finden in System Optionen / 3D-Arbeitsbereich.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für den Tip, Micha!

Leider habe ich immer irgendwo Schatten, egal wie viele Lampen ich nehme (und mehr als 3 geht ja nicht).

------------------
Gruß, Stephan
www.stbartl.at

"Alles sollte so einfach wie möglich gemacht werden, aber nicht einfacher." - Albert Einstein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Stephan,

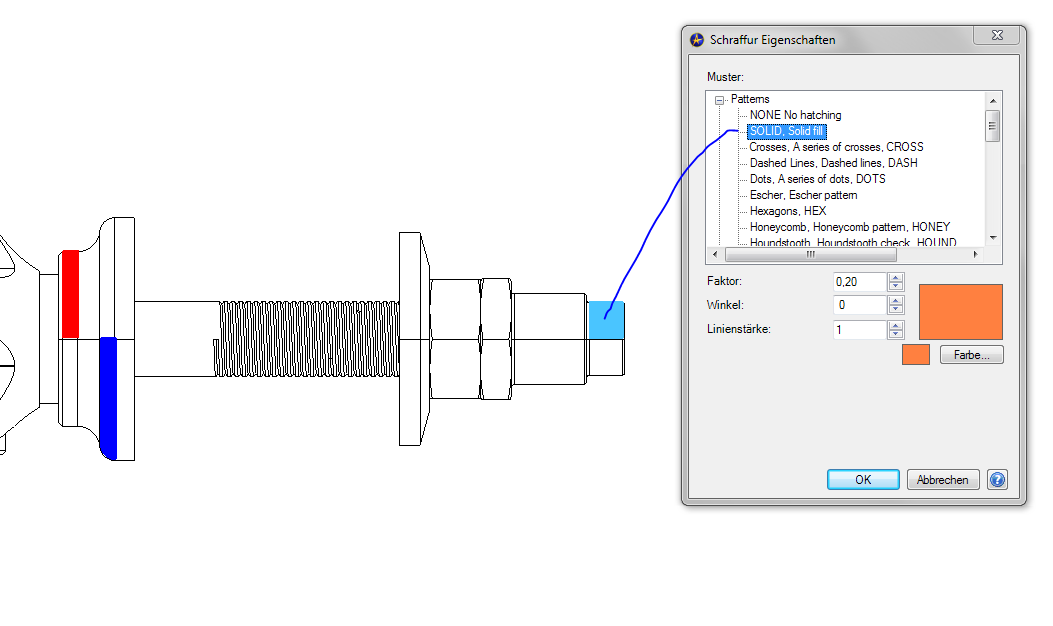

Du kannst mit der 2012 einen zusammenhängenden Bereich (Linien) auswählen und mit Schraffur füllen.
Als Schraffur kann man eine Farbe mit SOLID - Solid fill- wählen.

Gruß Dieter
