Hallo,

hier mal ein Tipp wie man ein Blechteil (nicht Feature) spiegel könnte.

1. Es muss eine Blechdatei vorhanden sein, die gespiegelt werden soll!
2. Nun ein neues Blechteil erstellen.
3. Im Menü 3D Konstruktion auf 3D Konstruktion, dann Boolsche Funktion und Addition
  (ACHTUNG!! Alle Flächen die sich berühren oder schneiden werden verschmolzen.
4. Das gewünschte Blechteil einfügen
5. RMT auf das Teil im Featurebau anklicken um die Referenzgeometrie anzuzeigen.
6. Teil ausrichten.
7. Boolsche Funktion beenden.
8. Nun auf Skalieren/Spiegeln im Werkzeuge-Menü.
9. FERTIG!

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Andreas,

mit der V2012 kann ich das leider nicht nachvollziehen. Spiegeln geht nicht

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

in der V2012 folgendermaßen vorgehen.
*****************
1. Es muss eine Blechdatei vorhanden sein, die gespiegelt werden soll!
2. Nun ein neues Teil (nicht Blechteil) erstellen.
3. Im Menü 3D Konstruktion auf 3D Konstruktion, dann Boolsche Funktion und Addition
  (ACHTUNG!! Alle Flächen die sich berühren oder schneiden werden verschmolzen.
4. Das gewünschte Blechteil einfügen
5. RMT auf das Teil im Featurebau anklicken um die Referenzgeometrie anzuzeigen.
6. Teil ausrichten.
7. Boolsche Funktion beenden.
8. Nun auf Skalieren/Spiegeln im Menü 3D-Konstruktioon.
9. FERTIG!

Gruß
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo.
Bin hier neu im Forum und habe mir die Testversion von Alibre installiert.
Versteh ich das richtig das es kein Feature gibt mit dem man ein Blechteil
schnell und einfach spieglen kann?
Warum mag es so ein Feature nicht geben? Das versteh ich grad nicht.

Gruß
GreyEnt

Zitat:

---

Original erstellt von AndreasBo:
Hallo,

in der V2012 folgendermaßen vorgehen.
*****************
1. Es muss eine Blechdatei vorhanden sein, die gespiegelt werden soll!
2. Nun ein neues Teil (nicht Blechteil) erstellen.
3. Im Menü 3D Konstruktion auf 3D Konstruktion, dann Boolsche Funktion und Addition
  (ACHTUNG!! Alle Flächen die sich berühren oder schneiden werden verschmolzen.
4. Das gewünschte Blechteil einfügen
5. RMT auf das Teil im Featurebau anklicken um die Referenzgeometrie anzuzeigen.
6. Teil ausrichten.
7. Boolsche Funktion beenden.
8. Nun auf Skalieren/Spiegeln im Menü 3D-Konstruktioon.
9. FERTIG!

Gruß
Andreas

---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo GreyEnt,

verstehe Dein Problem grad nicht, kannst Du uns ein Beispiel geben?

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von GreyEnt:
Warum mag es so ein Feature nicht geben? Das versteh ich grad nicht.

---

Erst einmal herzlich willkommen hier im Forum

Zu Deiner Frage: Warum "spiegelst" Du nicht auf der Kantbank, bzw. Biegepresse?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Blechteil.zip

Hallo Ralf, hallo Micha.
vielen Dank für die Freundliche Aufnahme hier im Forum.

Ein Beispiel zum spieglen ist ein Symetrisches Teil, welches man zur hälfte konstruiert/zeichnet
und anschließend um die spiegelachse spiegelt.

Hier das Beispiel:
@Ralf, das ist das Teil was ich euch schonmal geschickt habe.

@Micha
Die frage mit der Kantbank/Biegepresse versteh ich irgendwie nicht.
Du meinst auf der Kante sieht man schon das fertige Produkt? Da braucht man dann kein 3D Teil haben?
Ganz so einfach ist das leider nicht. Es gibt Kunden die Zeichnung begutachten wollen
bevor sie bei uns bestellen. Von daher müßen wir schon einigermaßen detailiert arbeiten.

Gruß aus Münster
GreyEnt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von GreyEnt:
Die frage mit der Kantbank/Biegepresse versteh ich irgendwie nicht.

---

Das war auch nicht ernst gemeint. Daher der

Was Dein Teil betrifft, steht ich jetzt auf dem Schlauch. Was gibt es da zu spiegeln?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi Micha.

Spiegel das Blechteil um die Fläche YZ. Das wäre dann das Teil meiner begierde.

Sorry wegen dem mißverständniss mit der Kante.

Gruß
GreyEnt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Blechteil-sym.png Blechteil-sym.zip

Es gibt mehere Möglichkeiten:
1)
Mit der Funktionalität der V2012 Pro:

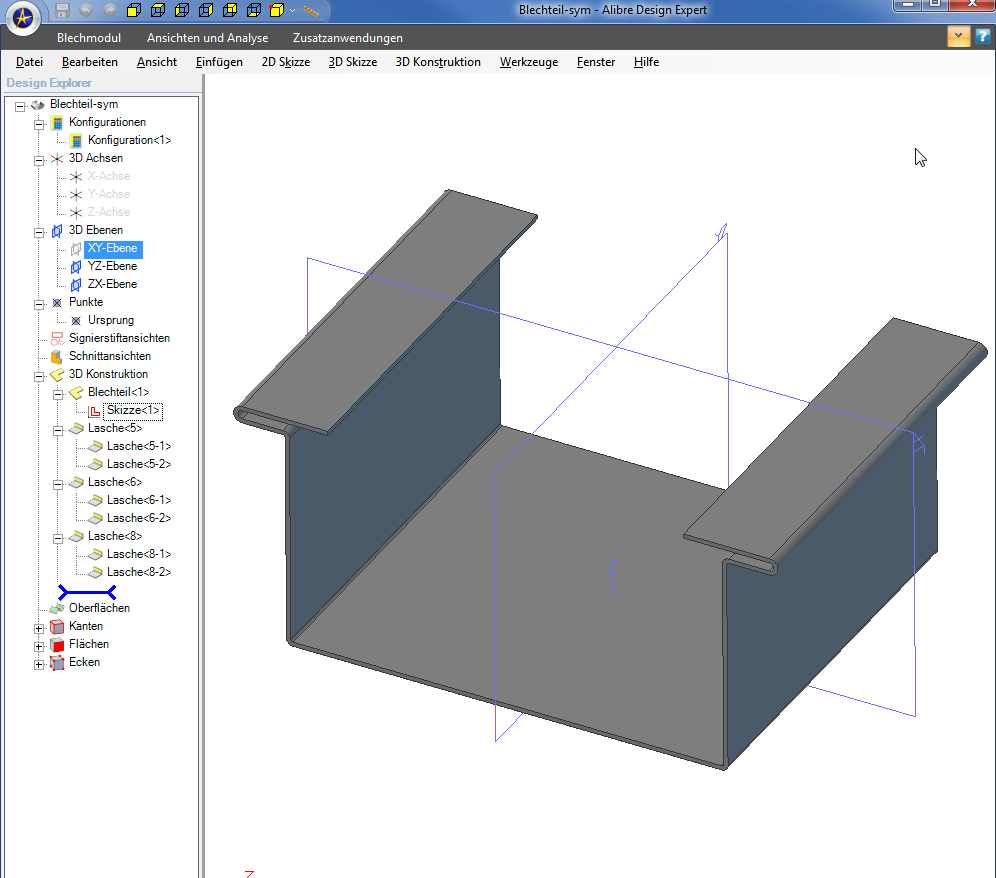

Blechteil symmetrisch aufbauen ->>> Teil im Anhang

- 2D Skizze für erste Lasche -> Symmetrisch ausrichten
- 2D Skizze Austragen -> Biegelaschen jeweils auf BEIDEN Seiten anfügen.


------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3D-zu-Blech.png 3D-zu-Blech-1.png

2)
Mit der Funktionalität der V2012 Expert:

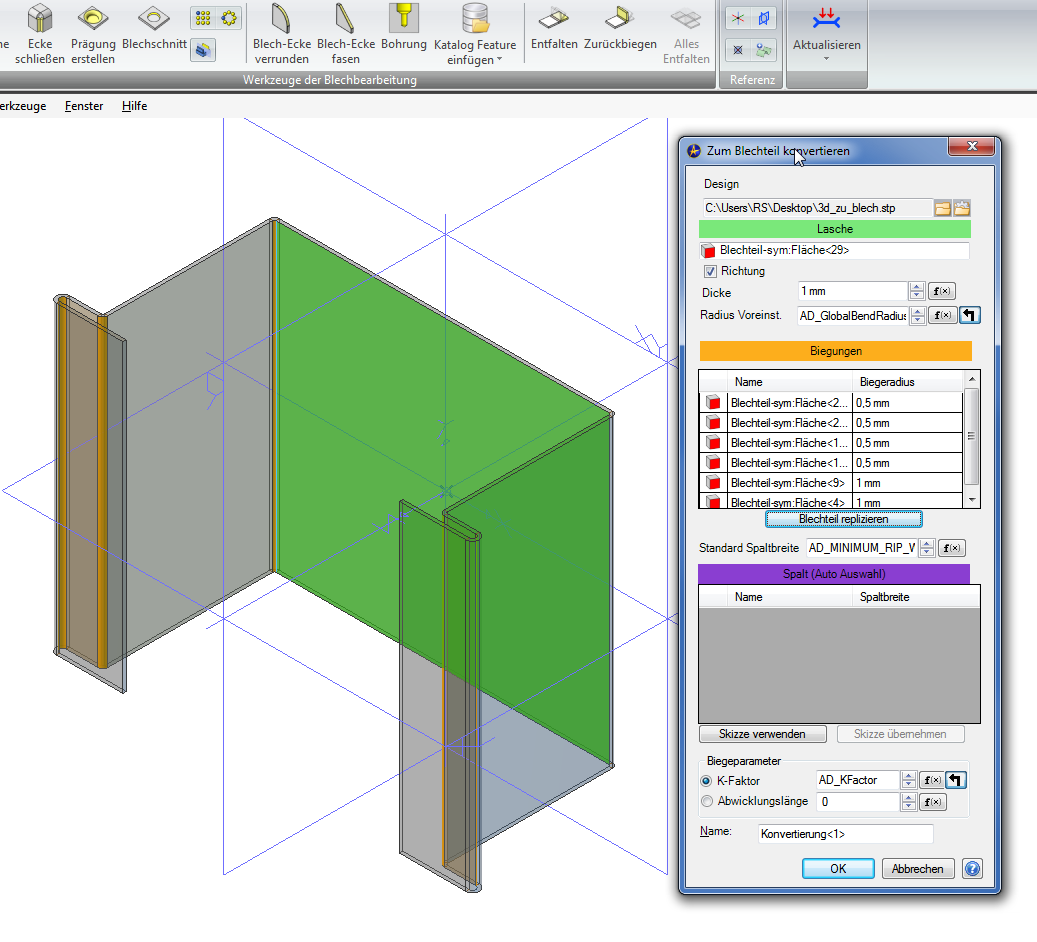

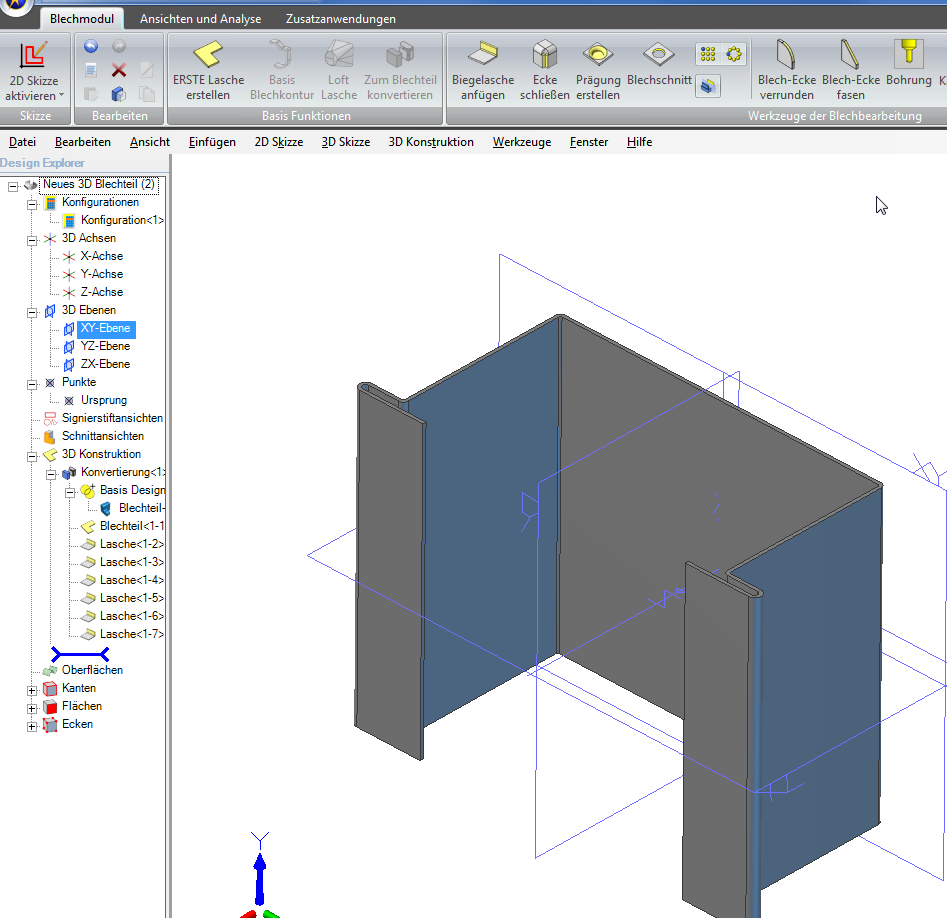

- 3D Teil erstellen -> Zum Blechteil konvertieren

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


3)
Mit der Funktionalität der V2012 Expert:

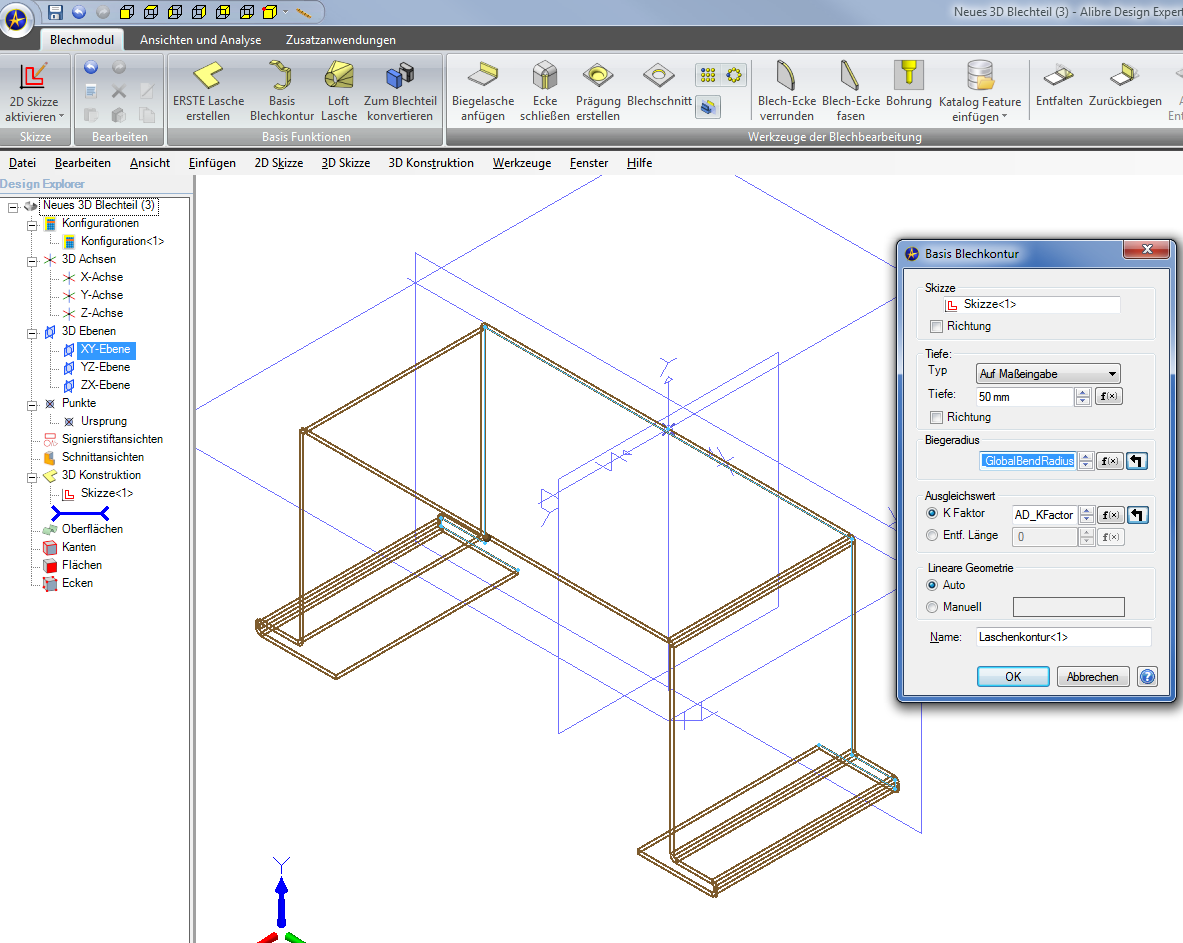

- Basis Blechkontur -> 2D Skizze erstellen-> 2D Skizze spiegeln und als Blechteil austragen.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Ralf.

Vielen Dank. Nun hab ich nen einblick.

Gruß
greyEnt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

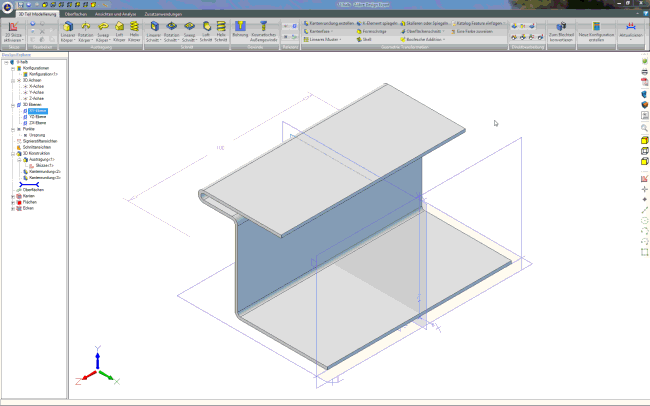

Es sei mir gestattet, Ralfs zweiten Vorschlag ein wenig zu verfeinern.



------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Micha.
Auch an Dich einen riesen Dank.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...jetzt muss ich den Ralf einfach mal fragen: mit welchen Tool machst Du denn diese genialen animierten GIF's?

Danke & Grüsse

Kai

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von WaldoPepper:
...jetzt muss ich den Ralf einfach mal fragen: mit welchen Tool machst Du denn diese genialen animierten GIF's?

---

Dem Schließ ich mich an!!

------------------
