Thema: 2D-Textfelder automatisch ausfüllen (2083 mal gelesen)
|
dichter84 Mitglied Techniker Maschinentechnik
Beiträge: 54 Registriert: 30.01.2009
|
erstellt am: 18. Jun. 2011 13:37 <-- editieren / zitieren --> Unities abgeben:
Hallo miteinander, ich habe gerade einen haufen Zeichnungen zu erstellen und würde gerne wissen, ob es in Alibre V2011 eine Möglichkeit gibt, dass die Textfelder wie Material, Dateiname usw. automatisch ausgefüllt werden bzw. änderungen der Werte automatisch in das Schriftfeld der 2D-Ableitung übernommen werden. Ich meine da mal was gehört zu haben von wegen "Datenübernahme aus dem Vault". Gehtd as Automatisch über eine Vorlage? mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Sönke Kock Mitglied Konstrukteur
Beiträge: 82 Registriert: 03.05.2011 Windows XP Prof SP3 ATI Radeon HD 3800 3,25 GB RAM Alibre 2012 Expert 32 Bit Rhino 4.0
|
erstellt am: 18. Jun. 2011 16:05 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
Hallo, Du kannst alle Daten die Du im Bauteil/Blechteil unter "Datei > Design Eigenschaften > Bauteil Angaben" angegeben hast in die 2 D Ableitung implementiern. Die Zuweisung erfolgt im Zeichenrahmen in der 2 D Umgebung. Im leeren Zeichenrahmen ( einem vorgegebenen, besser aber einem selbst erstellten) RMT "Skizze für Änderungen im Blatt" aktivieren und dann unter dem Drop Down Menü "2D Skizze > Schriftfeld > Daten Feld" anklicken. In der Dialogbox das Häckchen auf "Werte Übernahme" setzen, die entsprechenden Felder anwählen und auf dem Zeichenrahmen plazieren. Dann den Zeichenrahmen speichern und als Vorlage für alle zu erstellenden Zeichnungen nehmen. Sobald Du von einem Bauteil eine 2 D Ableitung mit dem entsprechenden Zeichenrahmen machst werden die Werte automatisch übernommen. Sofern Du zur Masseberechnung in den Materialeigenschaften in Bauteil / Blechteil ein Material angegeben hast, kannst Du dir zumindest in der Stückliste in Baugruppenableitungen die Masse des einzelnen Bauteils auch noch mit angeben lassen. MfG und schönes Wochenende Sönke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 18. Jun. 2011 17:26 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
Hallo Sönke, willkommen hier im Forum. Das hast Du sehr gut erklärt. Dein erster Beitrag; alle Achtung Ergänzend möchte ich erwähnen, dass man diese Vorlage unter All Users-Alibre Design-System Files-Drawing Templates ablegen sollte. Dann ist sie ohne weitere Suche unter allen anderen Vorlagen zu finden. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dichter84 Mitglied Techniker Maschinentechnik
Beiträge: 54 Registriert: 30.01.2009
|
erstellt am: 19. Jun. 2011 13:03 <-- editieren / zitieren --> Unities abgeben:
Wow, danke für die echt super Erklärung!! Klappt soweit auch echt gut. Bleibt mir nur eine Frage..: Wo und wie muss ich die Vorlage jetzt speichern dass ich die im Drop-Down-Menü bei beim Klicken auf "Neue Zeichnung erstellen" als vorlage auswählen kann? Geht das auch irgend wie? mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 19. Jun. 2011 13:11 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
|
dichter84 Mitglied Techniker Maschinentechnik
Beiträge: 54 Registriert: 30.01.2009
|
erstellt am: 19. Jun. 2011 16:00 <-- editieren / zitieren --> Unities abgeben:
wenn ich im Hauptfenster auf den Zeichnungs-Button klicke, kommt doch so ein fenster wo ich die Vorlage auswählen kann aus einem Pulldown-Menü. Kann ich meine Vorlage da auch in dem Menü unterbringen? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 19. Jun. 2011 17:36 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
|
dichter84 Mitglied Techniker Maschinentechnik
Beiträge: 54 Registriert: 30.01.2009
|
erstellt am: 20. Jun. 2011 15:23 <-- editieren / zitieren --> Unities abgeben:
Oh i schooof! Manchmal sieht man den Wald vor lauter Bäumen ned... Nachdem ich nun auch festgestellt habe dass Win. 7 der ProgrammData-Ordner ausblendet weswegen man den von dir beschriebenen Ordner nur sehr schwer findet, funktioniert nun auch alles... Danke nochmal! Für alle leidgeplagten die das gleiche problem haben: wenn ihr Alibre "Ganz Normal" installiert habt, findet ihr den Ordner auf eurem PC unter folgender Adresse: C:\ProgramData\Alibre Design\System Files\Drawing Templates mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 20. Jun. 2011 17:05 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
|
dichter84 Mitglied Techniker Maschinentechnik
Beiträge: 54 Registriert: 30.01.2009
|
erstellt am: 20. Jun. 2011 17:10 <-- editieren / zitieren --> Unities abgeben:
|
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 20. Jun. 2011 17:14 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
|
dichter84 Mitglied Techniker Maschinentechnik
Beiträge: 54 Registriert: 30.01.2009
|
erstellt am: 20. Jun. 2011 20:54 <-- editieren / zitieren --> Unities abgeben:

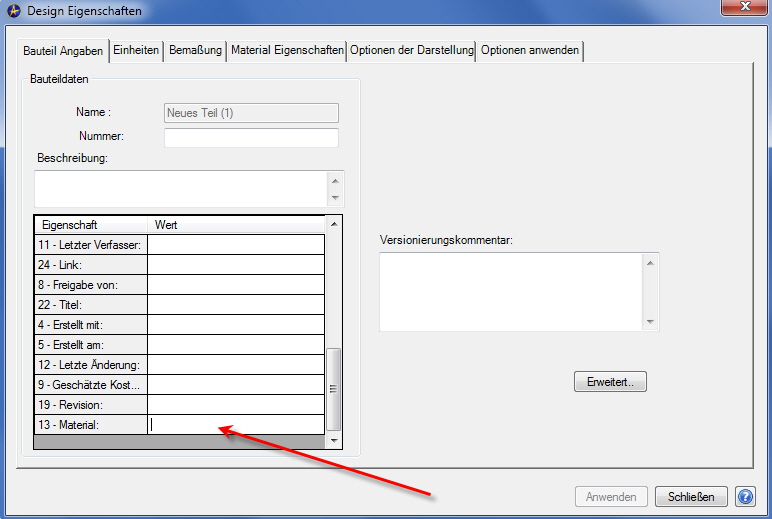

Hmmm und noch was zum schluss... Man kann ja auch "Material" als Variable auswählen. Diese Variable holt es sich offensichtlich aus M-Files... Gibt es denn auch eine Möglichkeit das Material aus den Design-Eigenschaften von Alibre automatisch auf der Zeichnung zu vermerken? Finde da keine Variable dafür... mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 20. Jun. 2011 21:12 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 20. Jun. 2011 21:28 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
Zitat: Original erstellt von dichter84: Man kann ja auch "Material" als Variable auswählen. Diese Variable holt es sich offensichtlich aus M-Files...Gibt es denn auch eine Möglichkeit das Material aus den Design-Eigenschaften von Alibre automatisch auf der Zeichnung zu vermerken? Finde da keine Variable dafür...
Vorsicht! Entweder, Du arbeitest mit M-Files, oder Du trägst die Designeigenschaften in Alibre ein. Mischen geht nicht; würde auch keinen Sinn machen. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
dichter84 Mitglied Techniker Maschinentechnik
Beiträge: 54 Registriert: 30.01.2009
|
erstellt am: 21. Jun. 2011 02:07 <-- editieren / zitieren --> Unities abgeben:
Hmm ok, das klappt soweit. Aber geht auch eine Übernahme der unter Design-Eigenschaften unter dem Reiter "Material-Eigenschaften" angegebene material in die Zeichnung übernommen wird? ich meine das wo man auch die Dichte angibt woraus das Gewicht berechnet wird... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 21. Jun. 2011 05:36 <-- editieren / zitieren --> Unities abgeben: Nur für dichter84
Wie gesagt, entweder das eine, oder das andere. Aber auch für den Fall, dass Du Dich dazu entschließt, die Designeigenschaften in Alibre zu pflegen, klappte die Übernahme der Materialeigenschaften ins Schriftfeld/Stückliste (noch) nicht. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
