Autor Thema:  Ablauf einfügen (2122 mal gelesen)
Humph1971
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Humph1971 an!   Senden Sie eine Private Message an Humph1971  Schreiben Sie einen Gästebucheintrag für Humph1971

Beiträge: 29
Registriert: 09.03.2011

 erstellt am: 12. Mai. 2011 12:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Trichter.pdf

Hallo,

ich wollte in meiner Zeichnung einen Zulauf(100mm Länge xØ37 mm) an die Trichteraussenwand anfügen!Wie mache ich das am Besten!Habs mit linaer ausgetragener Körper bis Geometrie versucht.Hat irgendwie nicht geklappt.
Danke schön vorab für die Hilfe.

Gruß Humph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 12. Mai. 2011 13:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Humph1971 10 Unities + Antwort hilfreich
Humph,um Dir helfen zu können:

3D Teil
3D Baugruppe
2D Zeichnung

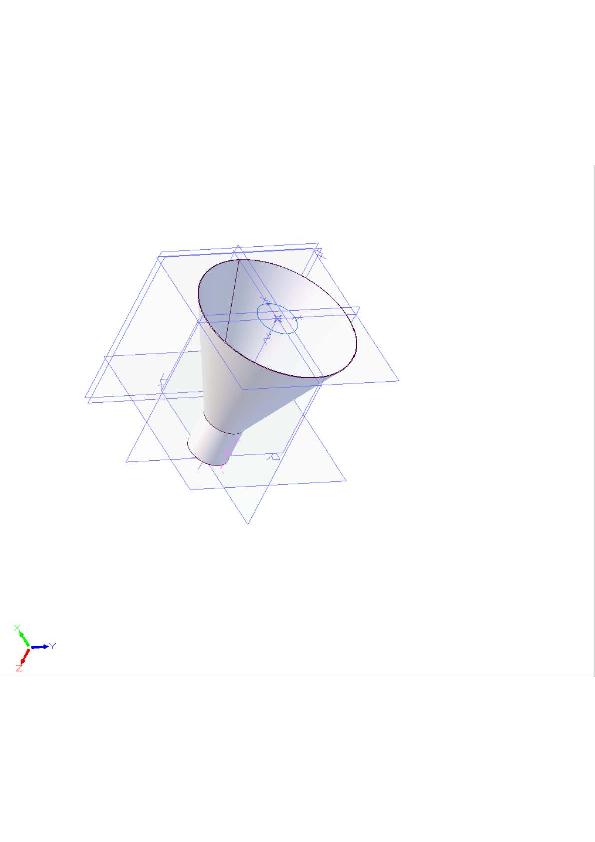

Dein Bild zeigt ein 3D Teil oder eine 3D Baugruppe.
Du kannst das 3D Teil/ die 3D Baugruppe als *.zip Datei hier im Forum als Dateianhang senden.
Mit diesen Voraussetzungen kann Dir jemand helfen, bzw. eine Lösung vorschlagen.

------------------
Alibre Design Handbuch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Humph1971
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Humph1971 an!   Senden Sie eine Private Message an Humph1971  Schreiben Sie einen Gästebucheintrag für Humph1971

Beiträge: 29
Registriert: 09.03.2011

 erstellt am: 12. Mai. 2011 13:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Tichter_Unterteil.zip

Hallo,

hier ist nochmal die .zip-Datei!
Danke schön vorab schon mal.

Gruß Humph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 12. Mai. 2011 14:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Humph1971 10 Unities + Antwort hilfreich
Diese Datei enthält einen Trichter als Blechteil
und einen Auslauf mit Features eines 3D Teils.
Daraus kannst Du keine Abwicklung erstellen.

In der Fertigung besteht der Trichter in der Regel aus 2. Teilen:
- Trichter
- Auslauf
Das ist eine Baugruppe, bestehend aus 2 Teilen, der Zulauf wäre dann das 3. Teil.

Wenn Du später aus den verschiedenen Einzelteilen jeweils die Blechabwicklungen erstellen möchtest, müssen alle Teile als Blechteile erstellt werden und in einer Baugruppe "zusammengebaut" werden.

Wenn es "nur" eine Design- oder Rendervorlage werden soll, kannst Du ein einzelnes 3D Teil erstellen. In diesem 3D Teil befindet sich der Trichter, der Ablauf und der Zulauf.

------------------
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Micha Knipp
Moderator
Werkzeugmacher


Sehen Sie sich das Profil von Micha Knipp an!   Senden Sie eine Private Message an Micha Knipp  Schreiben Sie einen Gästebucheintrag für Micha Knipp

Beiträge: 1818
Registriert: 06.06.2001

 erstellt am: 12. Mai. 2011 14:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Humph1971 10 Unities + Antwort hilfreich


Hallo Humph,

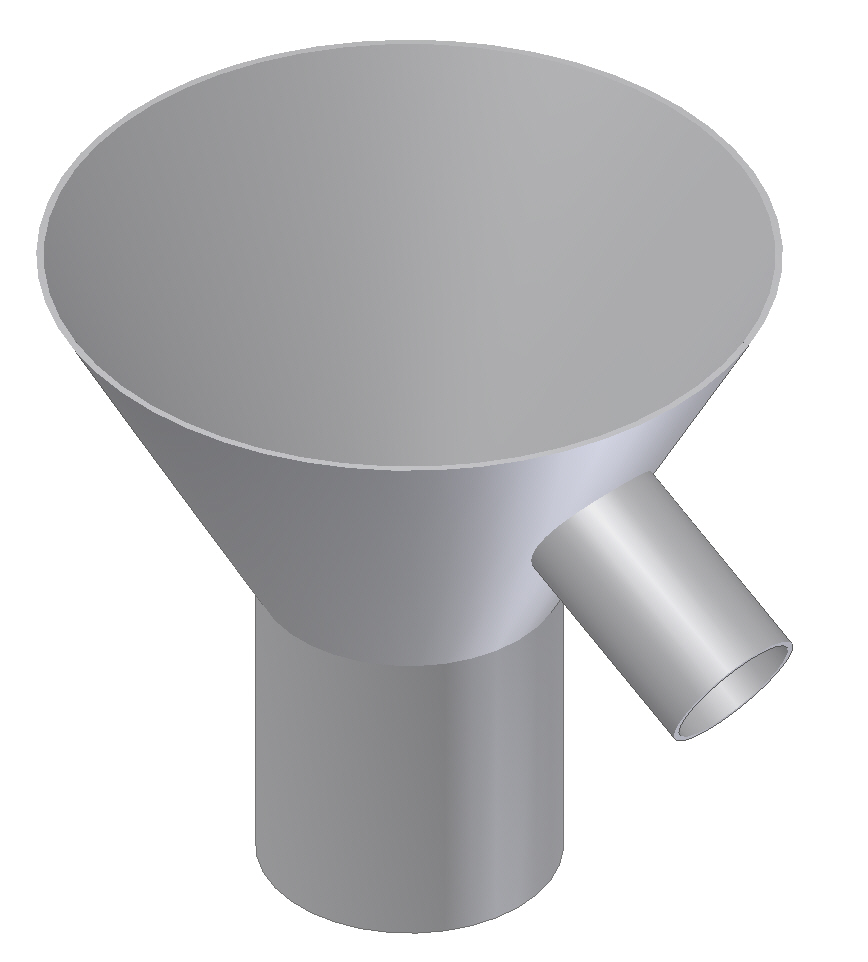

meinst Du es so?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Humph1971
Mitglied
Technischer Zeichner


Sehen Sie sich das Profil von Humph1971 an!   Senden Sie eine Private Message an Humph1971  Schreiben Sie einen Gästebucheintrag für Humph1971

Beiträge: 29
Registriert: 09.03.2011

 erstellt am: 12. Mai. 2011 16:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo,

ja genau.Nur das der Zulauf gerade sein soll.Wie mache ich das am Besten?
Vielen Dank schon mal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Micha Knipp
Moderator
Werkzeugmacher


Sehen Sie sich das Profil von Micha Knipp an!   Senden Sie eine Private Message an Micha Knipp  Schreiben Sie einen Gästebucheintrag für Micha Knipp

Beiträge: 1818
Registriert: 06.06.2001

P15
SpacePilot Pro
Inventor 2025
Vault Pro 2025
---
P53
SpaceNavigator
Alibre V28

erstellt am: 12. Mai. 2011 16:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Humph1971 10 Unities + Antwort hilfreich
Dazu müßtest Du zunächst Ralfs Fragen beantworten: ist es ein Designteil, oder soll ein Abwicklung davon gemacht werden?

Das hier ist ein Designteil:

1. 2 Skizzen auf die selbe Ebene
2. 2x Rotationskörper
3. Dünnwandiger Körper
4. fertig

Dauert keine 3 Minuten.

Um das Teil abwickeln zu können, mußt Du drei einzelne Bauteile erstellen. Das Gesamtteil dann in einer Baugruppe zusammenstellen.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
