Thema: Rohrbogen erstellen (2064 mal gelesen)
|
wolff3 Mitglied konstruierender Dreher
Beiträge: 42 Registriert: 02.02.2009 Alibre Geomagic Design 2014 Windows7 I7-3630, 16 GB Ram Nvidia Quadro K3000M
|
erstellt am: 07. Feb. 2011 07:03 <-- editieren / zitieren --> Unities abgeben:
Guten Morgen, ich habe da mal wieder ein kleines Problem, den im Anhang gesendeten Rohrbogen gibt es nicht mehr als Gußteil und nun wünscht ein Kunde die Teile aus dem Vollen gefräst. Dafür muß ich jetzt das 3d-Modell erstellen. Leider weiß ich nicht wie ich das am schnellsten hin bekomme. Ich Habe es mit einem Loftkörper inkl. Leitkurve versucht, aber irgendetwas habe ich wohl falsch gemacht, da ich kein brauchbares Ergebnis erziele. Wäre nett, wenn ihr mir mal auf die Sprünge helfen könntet. Gruß Maik Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 07. Feb. 2011 07:58 <-- editieren / zitieren --> Unities abgeben: Nur für wolff3
|
wolff3 Mitglied konstruierender Dreher
Beiträge: 42 Registriert: 02.02.2009 Alibre Geomagic Design 2014 Windows7 I7-3630, 16 GB Ram Nvidia Quadro K3000M
|
erstellt am: 07. Feb. 2011 08:49 <-- editieren / zitieren --> Unities abgeben:

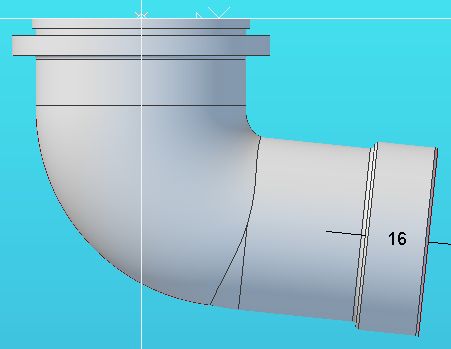

Im Anhahng ist die Datei und die Zeichnung. Es geht darum, einen bestimmten bogen zu verfolgen und dabei auch noch den Durchmesser zu ändern. Hilft es Vielleicht die Leitkurve länger zu machen??? Die form die erzeugt wird ist leider nicht annähernd der 2d Zeichnung ähnlich. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 07. Feb. 2011 19:51 <-- editieren / zitieren --> Unities abgeben: Nur für wolff3
|
JoachimR Mitglied
Beiträge: 343 Registriert: 25.03.2007 WIN7 Geomagic Design 64 Bit - aktuelle freigegebene Version
|
erstellt am: 07. Feb. 2011 20:20 <-- editieren / zitieren --> Unities abgeben: Nur für wolff3
Hi, da es von einem großen Durchmesser (53mm) in einen kleineren übergeht muss der Sweep mit einem Winkel erzeugt werden. Probier mal nur den größeren Kreis und die Führungskurve und dann unten rechts bei Winkel -2.54°. Natürlich musst Du jetzt noch schauen, welche Bereiche zylindrisch bleiben sollen und welche sich verjüngen sollen. Viele Grüße joachim Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolff3 Mitglied konstruierender Dreher
Beiträge: 42 Registriert: 02.02.2009 Alibre Geomagic Design 2014 Windows7 I7-3630, 16 GB Ram Nvidia Quadro K3000M
|
erstellt am: 07. Feb. 2011 21:33 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von Micha Knipp: Ich denke, dass da bestenfalls eine Näherung möglich ist - abgesehen davon, dass die Skizze unterbemaßt ist. Aber mit etwas Geduld geht es
Sieht schon gut aus, wie hast du das Ding jetzt gemacht? Und hat das auch mit der Bohrung? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 08. Feb. 2011 22:40 <-- editieren / zitieren --> Unities abgeben: Nur für wolff3
Ich muss mich korrigieren. Die Zeichnung ist nicht nur unterbemaßt, sondern auch falsch. So ist das Teil nicht zu fertigen. Anbei die versprochene Näherung. Wie gehabt: die Datei umbenennen in stp. Dann solltest Du sehr gut die einzelnen Schritte nachvollziehen können. Der von Joachim vorgeschlagene Weg ist sicher einfacher. Ich wollt es halt etwas genauer ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
