Hallo Zusammen,

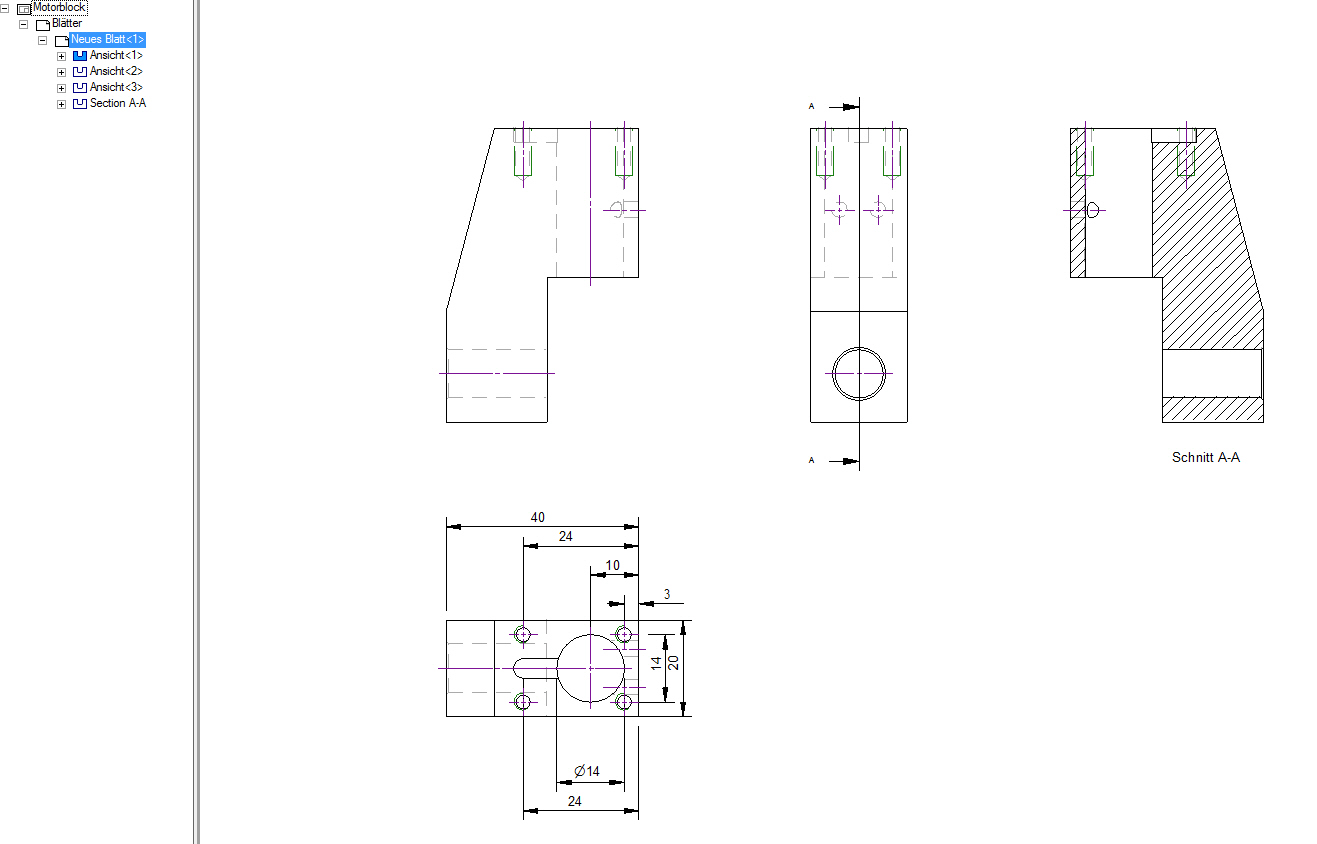

ich bescheftige mich seit einiger Zeit mit Alibre und nun habe ich einige Fragen bezüglich deer Datei die ich hochgeladen habe.
1. Ist es normal das Die Maßpfeile unterschiedlich dargestellt werden.Ich habe die Einstellungen vorgenommen die im Handbuch beschrieben wurden.
2. Warum wird die Mittellinie in der Bohrung nicht dargestellt, obwohl ich diese aktiviere.
3. Wie stelle ich einen Aubruch dar. Sie he Kreis bei der Bochrung die verdeckt ist.

Danke für Eure Hilfe

Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Christoph,

Bitte öffne Deine 2D Zeichnungsableitung und exportiere diese als Alibre *.stp.
Diese Datei kannst Du als *.zip hier im Forum als Dateianhang senden.

Damit haben wir Dein 3D Teil und die damit verbundene 2D Zeichnungsableitung.

1. Ist es normal das Die Maßpfeile unterschiedlich dargestellt werden.Ich habe die Einstellungen vorgenommen die im Handbuch beschrieben wurden.

Zu 1.
Nein, hast Du leider nicht, denn Du hast eine ANSY 2D Vorlage verwendet und nur die Größe der Bemaßungspfeile geändert.

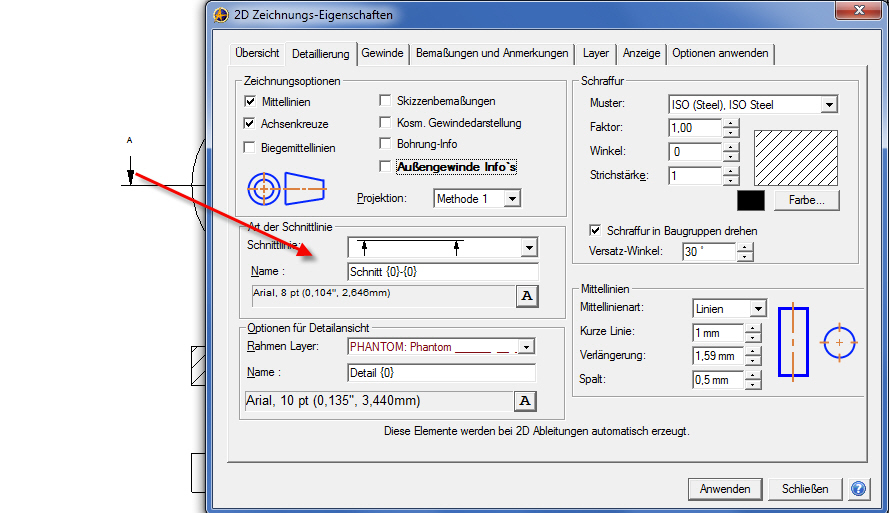

Die Größe der Pfeile für die Schnittansicht kannst Du hier einstellen: ===>>>

Gruß Ralf



------------------
www.o-punkt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Motorblock.zip

Hallo Ralf
danke für deine schnelle Nachricht.
Hier nun meine Datei im step Format

Gruß

Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Christoph,

Bei mir sieht es so aus ===>>>

Einen Ausbruch kannst Du mit der V12.1 Standard nicht erstellen.
Mit einem Schnitt sollte ein Standardgewinde ausreichend dargestellt werden können.

Gruß Ralf

Ausbruch wird mit der 2011 SP1 in der Pro und Expert möglich sein.

------------------
www.o-punkt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

Das ist nicht gerade befriedigend. Die Schnittdarstellung ist nicht normgerecht. Würde ich die Schnittdarstellung so in die Fertigung abgeben, würde ich Ärger bekommen, Andere CAD Programme mit denen ich gearbeitet habe (CATIA, Solide Edge und Inventor) stellen es richtig dar.
Wann wird die Version 2011 vreigegeben? .

Gruß

Christoph

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Christoph,

Ich denke die Alibre Standard Version für 97,- Euro plus MwSt. incl. Translate, ist sehr befriedigend.
Dein Vergleich ist unangemessen.

Deine Vorlage, war anders als von Dir beschrieben, eine ANSY Vorlage und die Pfeile der Schnittdarstellung hast Du schlichtweg übersehen.

Für die Richtigkeit Deiner 2D Zeichnung bist Du verantwortlich.

Was hält Dich davon ab, 2 Mittellinien in der Schnittansicht manuell einzufügen?

Zitat:

---

Wann wird die Version 2011 vreigegeben?

---

Kunden die einen aktiven Software Wartungsvertrag haben, können Ihren Alibre Account auf die V2011 umstellen.

Wir empfehlen aber noch nicht auf die V2011 SP0 zu wechseln.
Als erfahrener Benutzer von CAD Anwendungen weißt Du sicher, dass ein SP0 nicht bei laufenden Projekten mit vorhandenen Daten eingesetzt werden sollte.

Zitat:

---

Auf der Seite cadtec.ch kann man diese schon runterladen.

---

Warum fragst Du nach der 2011, wenn Du keinen Software-Wartungsvertrag hast?

Gruß Ralf

------------------
