Thema: Alibre 3DDXF exporter (1961 mal gelesen)
|
JoachimR Mitglied
Beiträge: 343 Registriert: 25.03.2007 WIN7 Geomagic Design 64 Bit - aktuelle freigegebene Version
|
erstellt am: 07. Nov. 2010 10:46 <-- editieren / zitieren --> Unities abgeben:
|
seppsche Mitglied
Beiträge: 173 Registriert: 12.07.2006 Win-XP, Athl.64-3k, 1GB RAM, Alibre V2012, TC V10+V12 prof
|
erstellt am: 10. Nov. 2010 11:48 <-- editieren / zitieren --> Unities abgeben: Nur für JoachimR

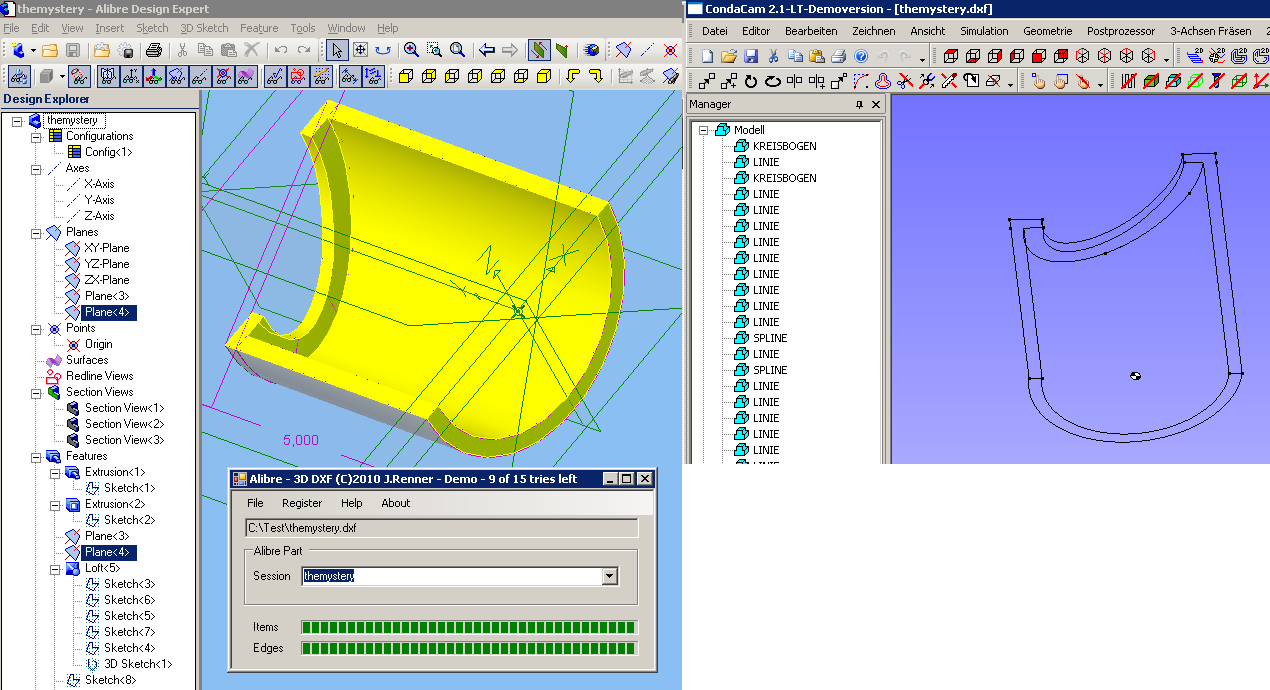

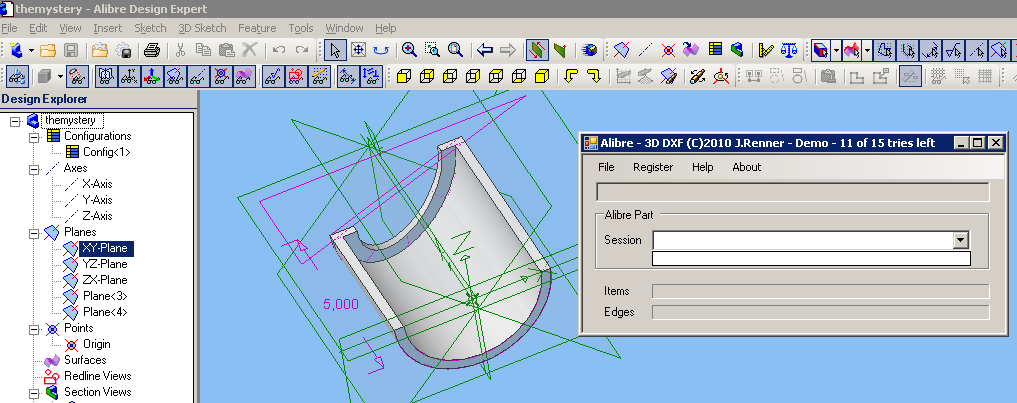

Hallo Joachim, hab das Tool mal mit einer ganz einfachen Montageplatte probiert. Nachdem ein paar Mal ne Schutzverletzung auftrat, konnte ich eine DXF exportieren mit der CondaCAM problemlos klarkommt. TurboCAD V15, nebenbei bemerkt, kann mit 3D-DXF offensichtlich nichts anfangen. Das Erkennen der Alibre Session scheint auch Probleme zu machen, jedenfalls gelingt es mir gerade wieder nicht diese auszuwählen. Egal ob Alibre vor/nach RET (Renner-Export-Tool) gestartet wird.
------------------ Gruß, Sepp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
seppsche Mitglied
Beiträge: 173 Registriert: 12.07.2006 Win-XP, Athl.64-3k, 1GB RAM, Alibre V2012, TC V10+V12 prof
|
erstellt am: 10. Nov. 2010 12:03 <-- editieren / zitieren --> Unities abgeben: Nur für JoachimR
Hallo, ich muß mich korrigieren. Mir ist aufgefallen, daß 2x Alibre Home Fenster geöffnet war (mit jedem Doppelklick auf Alibre-Teil wird gleichzeitig auch eine zusätzliche Instanz geöffnet. Eigentlich sollte das ja gar nicht möglich sein, naja ist halt Alibre. Nachdem eine Instanz beendet ist, wird die Session erkannt. Habe es gerade nochmals erfolgreich probiert. ------------------ Gruß, Sepp [Diese Nachricht wurde von seppsche am 10. Nov. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JoachimR Mitglied
Beiträge: 343 Registriert: 25.03.2007 WIN7 Geomagic Design 64 Bit - aktuelle freigegebene Version
|
erstellt am: 10. Nov. 2010 12:56 <-- editieren / zitieren --> Unities abgeben:
Hallo Sepp, was meinst Du mit Schutzverletzung? Das hatte ich bisher nicht. Am besten mal die im US-Forum aktuelle Version laden. (Alte Version bitte immer vorher deinstallieren). Alibre sollte als Hauptanwendung nur 1 X gestartet sein. Wenn das Programm die Session nicht findet einfach kurz warten oder das Bauteil nochmal speichern. Das 3D-DXF ist nicht 100% nach Spezifikation, deshalb können es nicht alle PGM's laden. Ich habs mir für Condacam geschrieben, da klappt es sehr gut. Wenn Du das Pseudo DXF mit GCAD3D lädst und erneut speicherst kommt die Datei gemäß Spezifikation raus. Könnte das mit der Spezifikation auch noch implementieren, aber da müssten sich erstmal genug melden die das auch brauchen. Viele Grüße Joachim Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
seppsche Mitglied
Beiträge: 173 Registriert: 12.07.2006 Win-XP, Athl.64-3k, 1GB RAM, Alibre V2012, TC V10+V12 prof
|
erstellt am: 10. Nov. 2010 18:36 <-- editieren / zitieren --> Unities abgeben: Nur für JoachimR

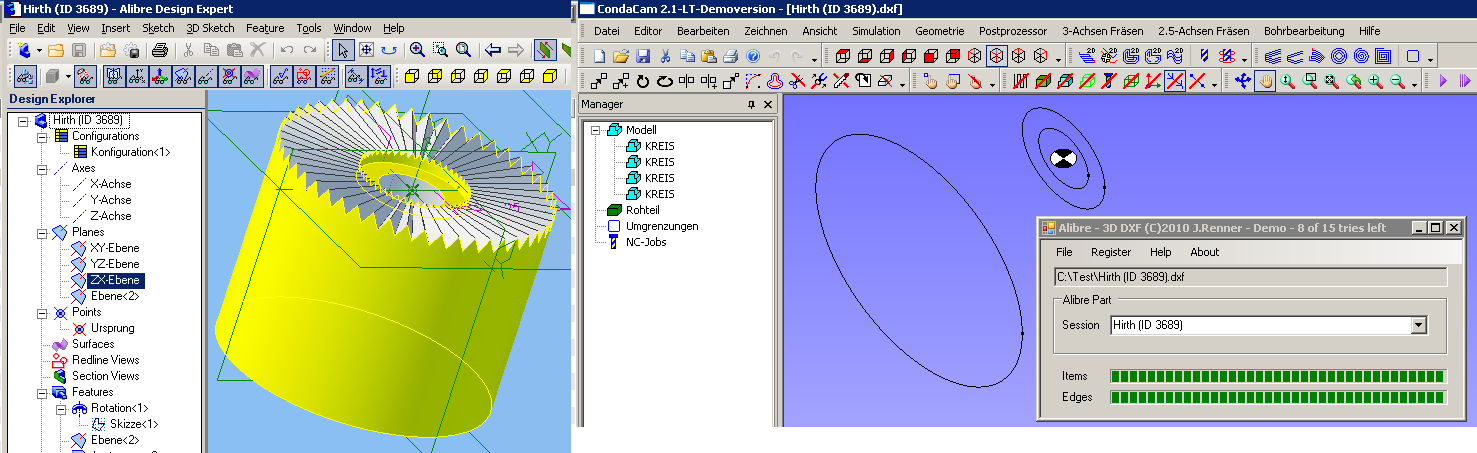

Hallo Joachim, ich kriege die Schutzverletzung heute nicht reproduziert, es war gestern spät abends, irgend ein Fenster, wo man auf "Weiter" klicken sollte. Vielleicht ist es auch Alibre geschuldet, das in der neuen Version ja mit jedem Doppelklick eine neue Instanz öffnet. Diese Unart ist mir erst heute richtig aufgefallen. Ich habe aber noch eine anderes Beispiel getestet, wo ich vermute, daß der Export nicht stimmt. Ich hätte in CondaCAM auch gezackte Linien erwartet Die Alibre-Datei ist im Zipfile angehängt. ------------------ Gruß, Sepp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JoachimR Mitglied
Beiträge: 343 Registriert: 25.03.2007 WIN7 Geomagic Design 64 Bit - aktuelle freigegebene Version
|
erstellt am: 10. Nov. 2010 18:49 <-- editieren / zitieren --> Unities abgeben:
Hallo Sepp, Du hast die Linien einfach nicht "erwischt". Das passiert wenn man zB. mit einer Windowselection über alles drüber geht. Idealerweise solltest Du die gewünschten Flächen oder Kanten direkt aus dem Baum nehmen. ZB kannst Du alle Flächen dort auswählen. Dann klappt das auch. Viele Grüße Joachim P.S. das Problem dass Kreisbögen über 180° manchmal falsch daherkommen ist zumindest bei Elementen die auf der X/Y Ebene liegen behoben. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JoachimR Mitglied
Beiträge: 343 Registriert: 25.03.2007 WIN7 Geomagic Design 64 Bit - aktuelle freigegebene Version
|
erstellt am: 10. Nov. 2010 19:11 <-- editieren / zitieren --> Unities abgeben:
Hallo Sepp, ich habe das Modell jetzt mal angeschaut. Die kurzen Segmente an den Zacken sind "Elliptische Bogenkanten". Leider gehen die Elliptical-Arcs in der API bisher nicht, deshalb werden die auch nicht ausgegeben. Steht auch so im US Forum. Viele Grüße Joachim Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
JoachimR Mitglied
Beiträge: 343 Registriert: 25.03.2007 WIN7 Geomagic Design 64 Bit - aktuelle freigegebene Version
|
erstellt am: 13. Nov. 2010 13:08 <-- editieren / zitieren --> Unities abgeben:
Hallo an Alle, ich habe im US-Forum jetzt eine Finale Version eingestellt (unter available add-ons), bei der alle Kreisbogen jetzt korrekt rauskommen. Was immer noch nicht geht sind elliptische Kreisbogen, aber das liegt leider an der Api und nicht an mir. Die neue Version kann wieder frisch 15 mal ausprobiert werden. Viele Grüße und schönes Wochenende Joachim Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
