Thema: Flächen eines Keils ausrichten (1682 mal gelesen)
|
FHörstmann Mitglied Techniker, Mechatronik
Beiträge: 85 Registriert: 06.01.2010 E5-1630 16GB RAM Quadro P200 ---- Win 10 Pro für Workstations Alibre Design Expert™ 64-Bit [mit Wartung] EPlan Compact™ [mit Wartung] Altium™
|
erstellt am: 29. Okt. 2010 09:27 <-- editieren / zitieren --> Unities abgeben:

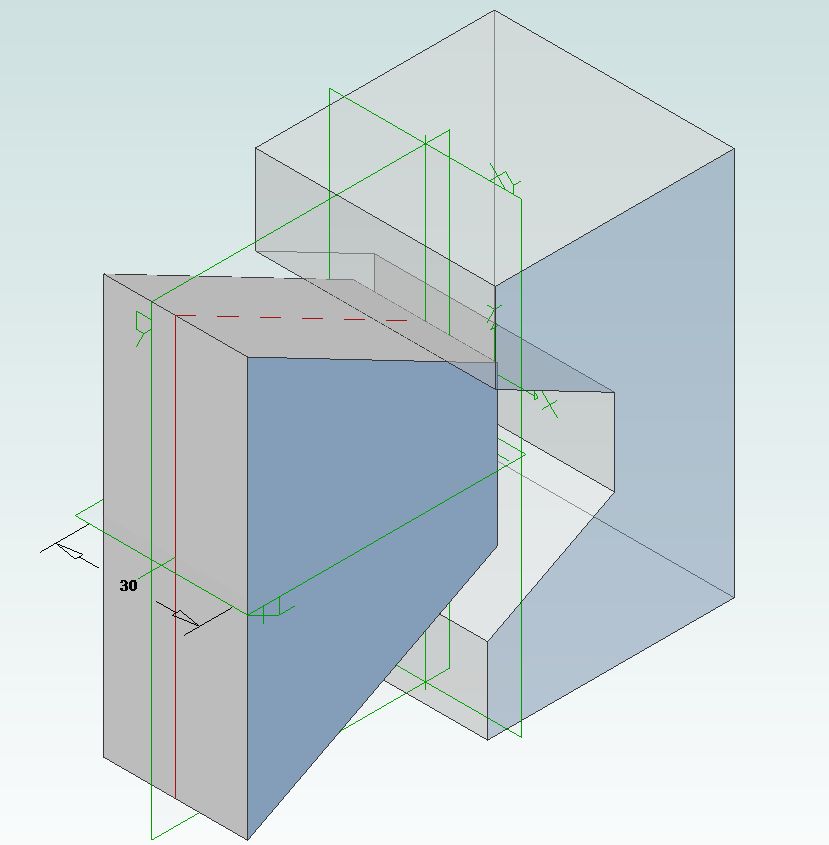

Moin moin, Ich habe zwei Flächen, die V-Förmig auf einander treffen. Dann habe ich noch einen Keil, dessen Schenkel den gleichen Winkel bekommen soll, wie das V. Jetzt habe ich das sowohl auf dem wege probiert, dass ich den winkel des Vs gemessen hab und dem Keil dann den gleichen Winkel verpasst habe. Da konnt ich beim Ausrichten lediglich eine Fläche gegenrichten. Obwohl die zweiten auszurichtenden Flächen laut Messinstrument parallel zueinander sind. Ich vermute, da sind stellen hinter dem Komma, die durch internes runden entstehen und nicht angezeigt werden. Dann habe ich probiert, Keil und V grob in die richtige position zu schieben und dann habe ich mit "hier bearbeiten" die Schenkel des Keils in der 2D-Zeichnung parallel zu den projizierten Schenkeln des Vs auszurichten. Das klappt auch, wenn die Zeichnung des Keil nicht symmetrisch zu einer Achse konstruiert ist. In meinem Fall ist das V nicht symmetrisch, jedoch der Keil. Wenn alles korrekt ist, steht der Keil leicht schief in der Baugruppe. Alles nicht so einfach zu erklären, darum habe ich ne Testbaugruppe mit angefügt. By the way: Warum kann ich den Keil in meiner Zeichnung nicht mit der Maus verschieben? Weil Projizierte linien mit verbindung zu Ursprung in der Zeichnung enthalten sind? Gruß Fabian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 29. Okt. 2010 15:51 <-- editieren / zitieren --> Unities abgeben: Nur für FHörstmann
Hallo Fabian, wenn die Winkel des Keils und der Aufnahme identisch sind, ist das Ausrichten kein Problem. Die Teile müssen nicht symmetrisch sein. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FHörstmann Mitglied Techniker, Mechatronik
Beiträge: 85 Registriert: 06.01.2010 E5-1630 16GB RAM Quadro P200 ---- Win 10 Pro für Workstations Alibre Design Expert™ 64-Bit [mit Wartung] EPlan Compact™ [mit Wartung] Altium™
|
erstellt am: 29. Okt. 2010 16:02 <-- editieren / zitieren --> Unities abgeben:
Hallo Micha, da der Winkel in meiner konstruktion nicht eingegeben, sondern mit der Maus frei gewählt wurde, befürchte ich dass es nicht funktioniert, weil da stellen hinter dem Komma sind die mir beim Messen nicht angezeigt werden, so dass die Winkel dann doch nicht zu 100% übereinstimmen. Gruß Fabian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 29. Okt. 2010 16:15 <-- editieren / zitieren --> Unities abgeben: Nur für FHörstmann
Zitat: Original erstellt von FHörstmann: da der Winkel in meiner konstruktion nicht eingegeben, sondern mit der Maus frei gewählt wurde ...
Dann lege ich Dir mal die Bemaßungsfunktion ans Herz. Die soll in solchen Fällen schon final geholfen haben ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FHörstmann Mitglied Techniker, Mechatronik
Beiträge: 85 Registriert: 06.01.2010 E5-1630 16GB RAM Quadro P200 ---- Win 10 Pro für Workstations Alibre Design Expert™ 64-Bit [mit Wartung] EPlan Compact™ [mit Wartung] Altium™
|
erstellt am: 29. Okt. 2010 16:20 <-- editieren / zitieren --> Unities abgeben:
Hallo Micha, na klar pfusch ich mir beim Konstruieren nix mit der Maus zusammen ^^ Ich hab das ja auch nur für das Beispiel so gemacht. In meiner originalen "Problemkonstruktion" ergibt sich dieser Winkel aus Folien die über verschieden große Walzen geführt werden. Das ergibt in jedem Fall einen "krummen" Winkel. Also mit ganz vielen stellen hinter dem Komma. Gruß Fabian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 29. Okt. 2010 17:50 <-- editieren / zitieren --> Unities abgeben: Nur für FHörstmann
|
FHörstmann Mitglied Techniker, Mechatronik
Beiträge: 85 Registriert: 06.01.2010 E5-1630 16GB RAM Quadro P200 ---- Win 10 Pro für Workstations Alibre Design Expert™ 64-Bit [mit Wartung] EPlan Compact™ [mit Wartung] Altium™
|
erstellt am: 01. Nov. 2010 09:09 <-- editieren / zitieren --> Unities abgeben:
Ungefähr so habe ich das dann auch gelöste. Der Keil sitzt auf diese Weise dann leider nicht zentrisch in seinem Koordinatensystem. Ich habe probiert ihn zentrisch in seinem Koordinatensystem vorzubereiten, dann einzufügen und dann mit projizierter Folie zu vollenden. Das klappt leider nicht. Anscheinend sind im Skizzenmodus die Koordinatensysteme innerhalb einer Baugruppe verankert. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 02. Nov. 2010 05:55 <-- editieren / zitieren --> Unities abgeben: Nur für FHörstmann
Fabian, Du bringst da etwas durcheinander. Das Koordinatensystem (was verstehst Du eigentlich darunter?) hat damit nichts zu tun. Modelliere in einem Bauteil auf der Grundlage einer Hilfsgeometrie, die den Folienverlauf zeigt, den einen Keil und in einem anderen Bauteil auf der Grundlage einer gleichen Hilfsgeometrie das zweite Teil. Du wirst sehen, dass sich beide Teile einwandfrei aneinander ausrichten lassen. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FHörstmann Mitglied Techniker, Mechatronik
Beiträge: 85 Registriert: 06.01.2010 E5-1630 16GB RAM Quadro P200 ---- Win 10 Pro für Workstations Alibre Design Expert™ 64-Bit [mit Wartung] EPlan Compact™ [mit Wartung] Altium™
|
erstellt am: 02. Nov. 2010 09:27 <-- editieren / zitieren --> Unities abgeben:
Hallo Micha, mit Koordinatensystem meine ich die X, Y und Z-Achse mit den dazu gehörigen Ebenen. Mit Zentrisch im Koordinatensystem meinte ich, dass entweder die X, Y oder Z-Achse für die Symmetrische Abhängigkeit in der Skizze verwendet wurde. In meinem konkreten Fall verwende ich die X-Achsen als Symmetrieachsen. Wenn ich alles richtig gemacht habe, sollten die X-Achsen der Baugruppe und des Keils nicht mehr paralel oder gar kollinear sein. Leider klappt die beschriebene Vorgehensweise nur, wenn die Symmetrieachse des Keils keinen Bezug zur X-Achse hat. Gruß Fabian
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 02. Nov. 2010 10:13 <-- editieren / zitieren --> Unities abgeben: Nur für FHörstmann
Zitat: Original erstellt von FHörstmann: Leider klappt die beschriebene Vorgehensweise nur, wenn die Symmetrieachse des Keils keinen Bezug zur X-Achse hat.
Hallo Fabian, die Lage der Bauteilskizze zu den Ebenen, bzw. Achsen im Bauteil spielt bei der Vergabe von Abhängigkeiten in der Baugruppe überhaupt keine Rolle, solange man die Körperflächen des Bauteils verwendet. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FHörstmann Mitglied Techniker, Mechatronik
Beiträge: 85 Registriert: 06.01.2010 E5-1630 16GB RAM Quadro P200 ---- Win 10 Pro für Workstations Alibre Design Expert™ 64-Bit [mit Wartung] EPlan Compact™ [mit Wartung] Altium™
|
erstellt am: 04. Nov. 2010 10:09 <-- editieren / zitieren --> Unities abgeben:
Hallo Micha, Was du erzählst ist vollkommen richtig, und ist mir auch bekannt, jedoch schaffe ich es nicht, diese Schritte so zu kombinieren, dass ich zu dem gewünschten Ergebnis komme. Vielleicht übersehe ich auch was. Was genau meinst du mit Hilfsgeometrie? 2D 3D? Gruß Fabian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 04. Nov. 2010 11:55 <-- editieren / zitieren --> Unities abgeben: Nur für FHörstmann
Also von vorne: Du öffnest eine neue Bauteildatei und zeichnest den Folienverlauf als Referenzgeometrie (Elemente zu finden im Menü: 2D-Skizze/Referenzgeometrie/...). Achte auf Vollbestimmung! Dann zeichnest Du die Skizze des Keils mit den normalen Linienelementen und richtest ihn mittels Abhängigkeiten an den Referenzlinien aus. Dann extruierst Du ihn (lineare Austragung), bearbeitest ihn evtl. weiter und fertig. Genauso gehst Du bei dem anderen Teil vor. Achte darauf, dass der Folienverlauf identisch ist. Wenn Du jetzt beide Teile in einer Baugruppe verbaust, passen sie garantiert zusammen. Das ist einer von mehreren denkbaren Lösungswegen. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FHörstmann Mitglied Techniker, Mechatronik
Beiträge: 85 Registriert: 06.01.2010 E5-1630 16GB RAM Quadro P200 ---- Win 10 Pro für Workstations Alibre Design Expert™ 64-Bit [mit Wartung] EPlan Compact™ [mit Wartung] Altium™
|
erstellt am: 04. Nov. 2010 12:19 <-- editieren / zitieren --> Unities abgeben:
|
