Hallo,

ich habe eine gebrochene Ansicht einer Welle und müsste diese nun noch schneiden.
Gibt es da eine Möglichkeit?

Gruß
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2287
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V27
-> Moi3D V5
-> KeyShot V11

erstellt am: 28. Okt. 2010 21:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AndreasBo 10 Unities + Antwort hilfreich


Hallo Andreas,

Du kannst die gebrochene Ansicht mit einem zusätzlichen Schnitt versehen.

---
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AndreasBo
Mitglied
TZ & Konstruktion


Sehen Sie sich das Profil von AndreasBo an!   Senden Sie eine Private Message an AndreasBo  Schreiben Sie einen Gästebucheintrag für AndreasBo

Beiträge: 861
Registriert: 16.11.2006

 erstellt am: 29. Okt. 2010 07:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo,

da hab ich mich nicht ganz richtig ausgedrückt.
Der Schnitt liegt 90° zur Bruchkante.
Die Welle wird ausgebrochen Dargestellt und wird dann der Länge nach geschnitten.

Gruß
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2287
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V27
-> Moi3D V5
-> KeyShot V11

erstellt am: 29. Okt. 2010 13:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AndreasBo 10 Unities + Antwort hilfreich
Welle -> Schnitt -> Gebrochene Ansicht

---
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AndreasBo
Mitglied
TZ & Konstruktion


Sehen Sie sich das Profil von AndreasBo an!   Senden Sie eine Private Message an AndreasBo  Schreiben Sie einen Gästebucheintrag für AndreasBo

Beiträge: 861
Registriert: 16.11.2006

 erstellt am: 29. Okt. 2010 21:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo,

danke schon mal werd es auch montag sofort testen.

Gruß  und guten nacht
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AndreasBo
Mitglied
TZ & Konstruktion


Sehen Sie sich das Profil von AndreasBo an!   Senden Sie eine Private Message an AndreasBo  Schreiben Sie einen Gästebucheintrag für AndreasBo

Beiträge: 861
Registriert: 16.11.2006

********
Wenn am Anfang alles schief geht,
nenne es Version 1.0!

erstellt am: 11. Nov. 2010 08:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities



Hallo,

es ist zwar nicht montag aber nun hab ich es mmal angetestet.
Das funktioniert so auch nicht, da sich die Schnittlinie nicht bricht in der Ansicht.
Also auch nicht das Ergebniss was ich mir vorgestellt habe.

Gruß
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2287
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V27
-> Moi3D V5
-> KeyShot V11

erstellt am: 11. Nov. 2010 13:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AndreasBo 10 Unities + Antwort hilfreich
Andreas,

Welle -> SCHNITT -> In der Schnittansicht -> Gebrochene Ansicht

---
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AndreasBo
Mitglied
TZ & Konstruktion


Sehen Sie sich das Profil von AndreasBo an!   Senden Sie eine Private Message an AndreasBo  Schreiben Sie einen Gästebucheintrag für AndreasBo

Beiträge: 861
Registriert: 16.11.2006

 erstellt am: 11. Nov. 2010 17:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Ralf,

mit der gebrochenen schnittansicht hast du recht.

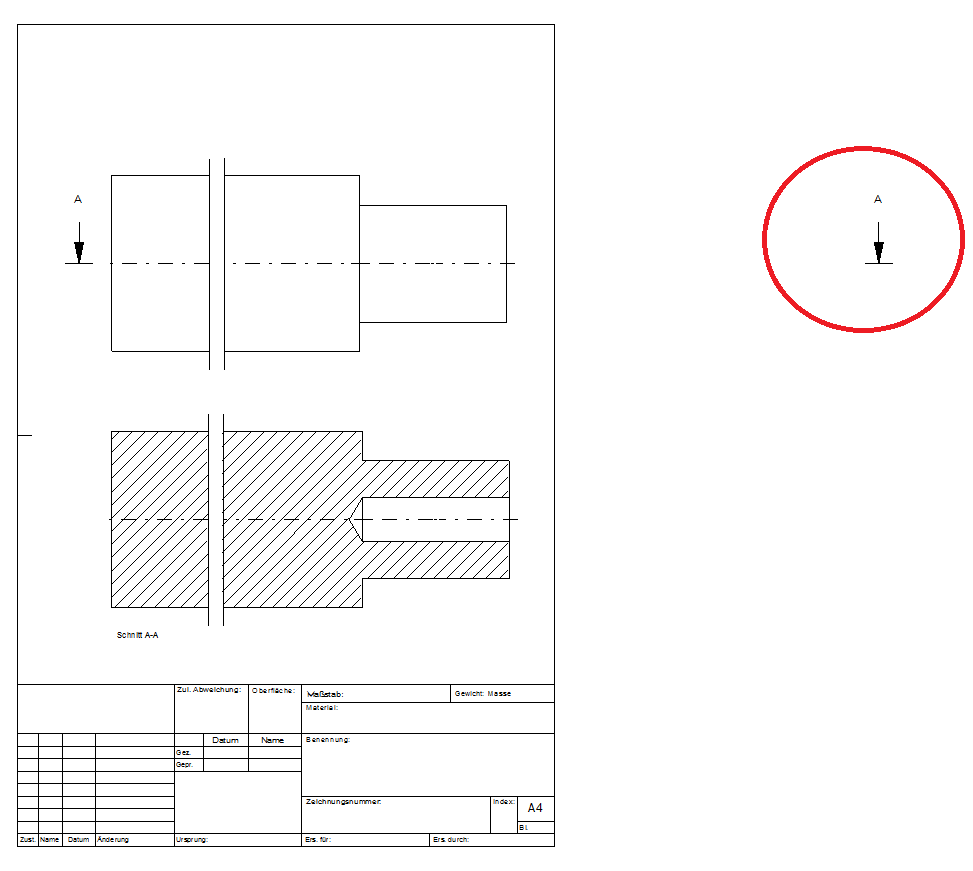

Das Problem ist die ungeschnittene Darstellung, da hier die Schnittlicnie nicht mit gebrochen wird. D.h. sie würde über den Zeichnungsrand hinausragen.

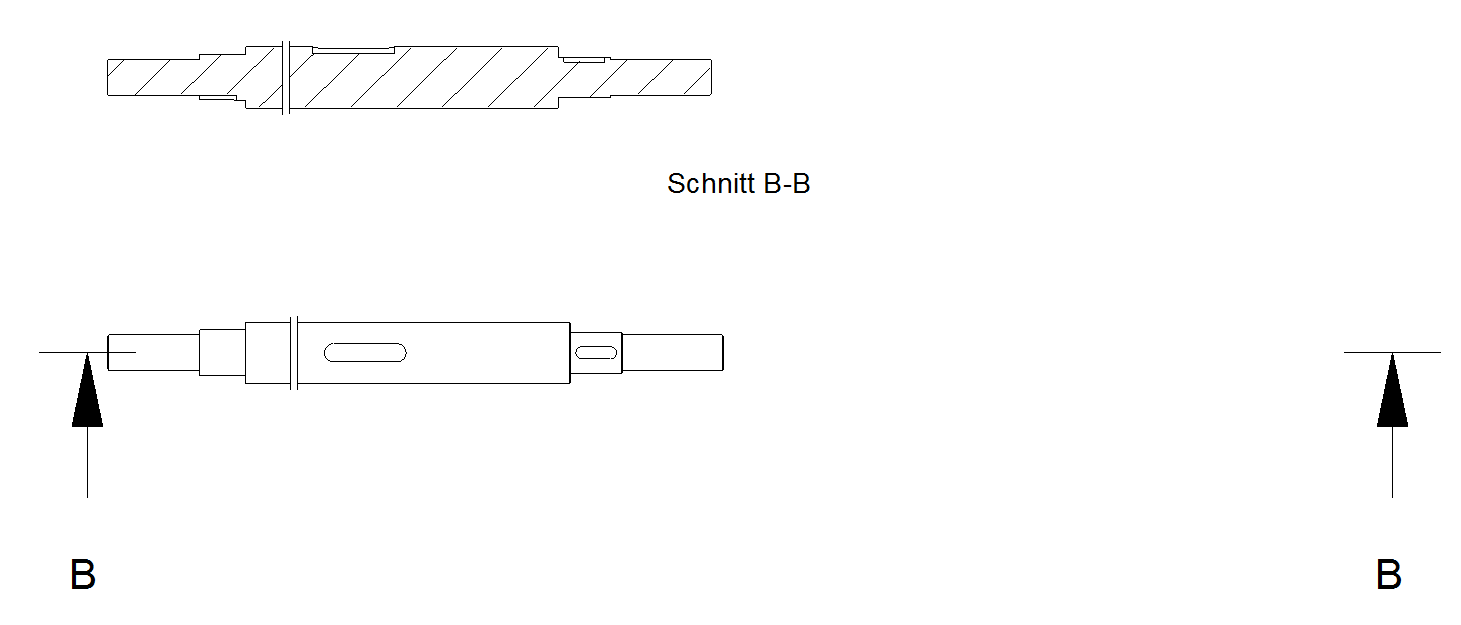

Siehe Gebrochen2 untere Darstellung

Gruß
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2287
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V27
-> Moi3D V5
-> KeyShot V11

erstellt am: 11. Nov. 2010 20:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für AndreasBo 10 Unities + Antwort hilfreich
Welle -> SCHNITT -> In der Schnittansicht -> Gebrochene Ansicht



---
Gruß Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AndreasBo
Mitglied
TZ & Konstruktion


Sehen Sie sich das Profil von AndreasBo an!   Senden Sie eine Private Message an AndreasBo  Schreiben Sie einen Gästebucheintrag für AndreasBo

Beiträge: 861
Registriert: 16.11.2006

 erstellt am: 12. Nov. 2010 11:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities



Hallo Ralf,

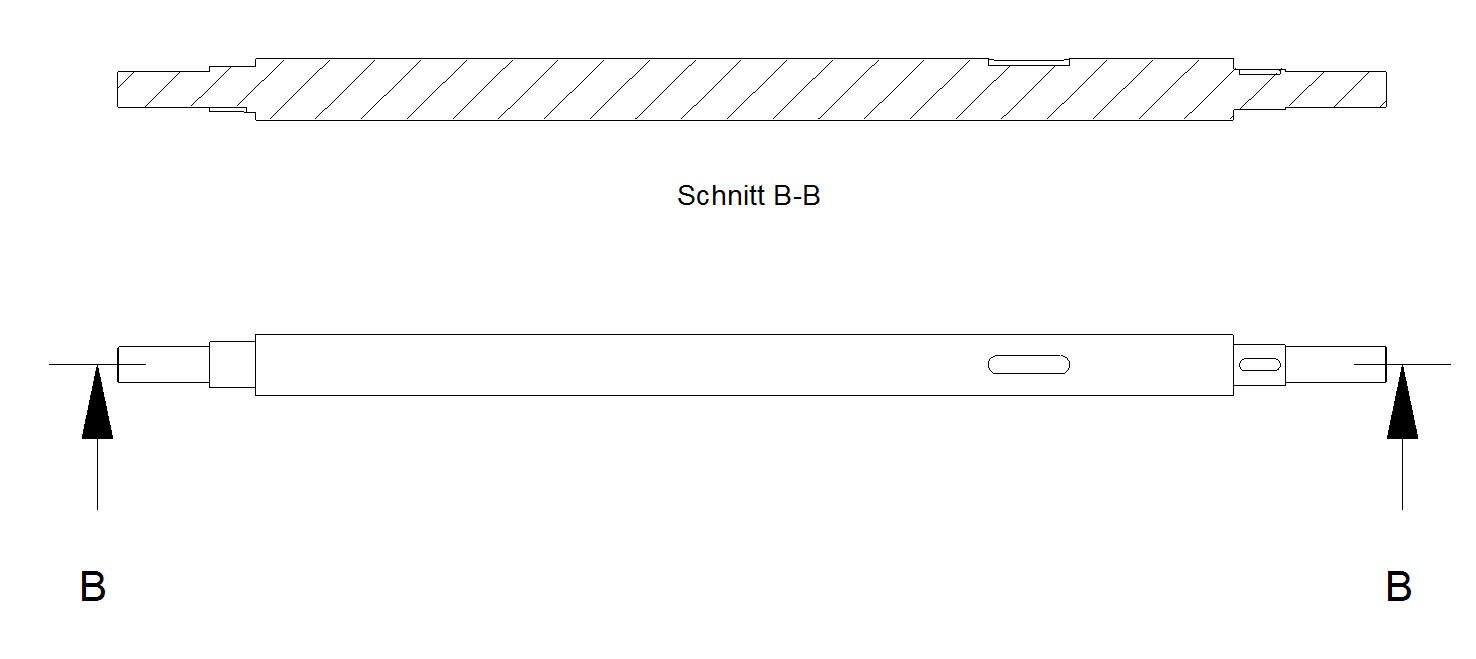

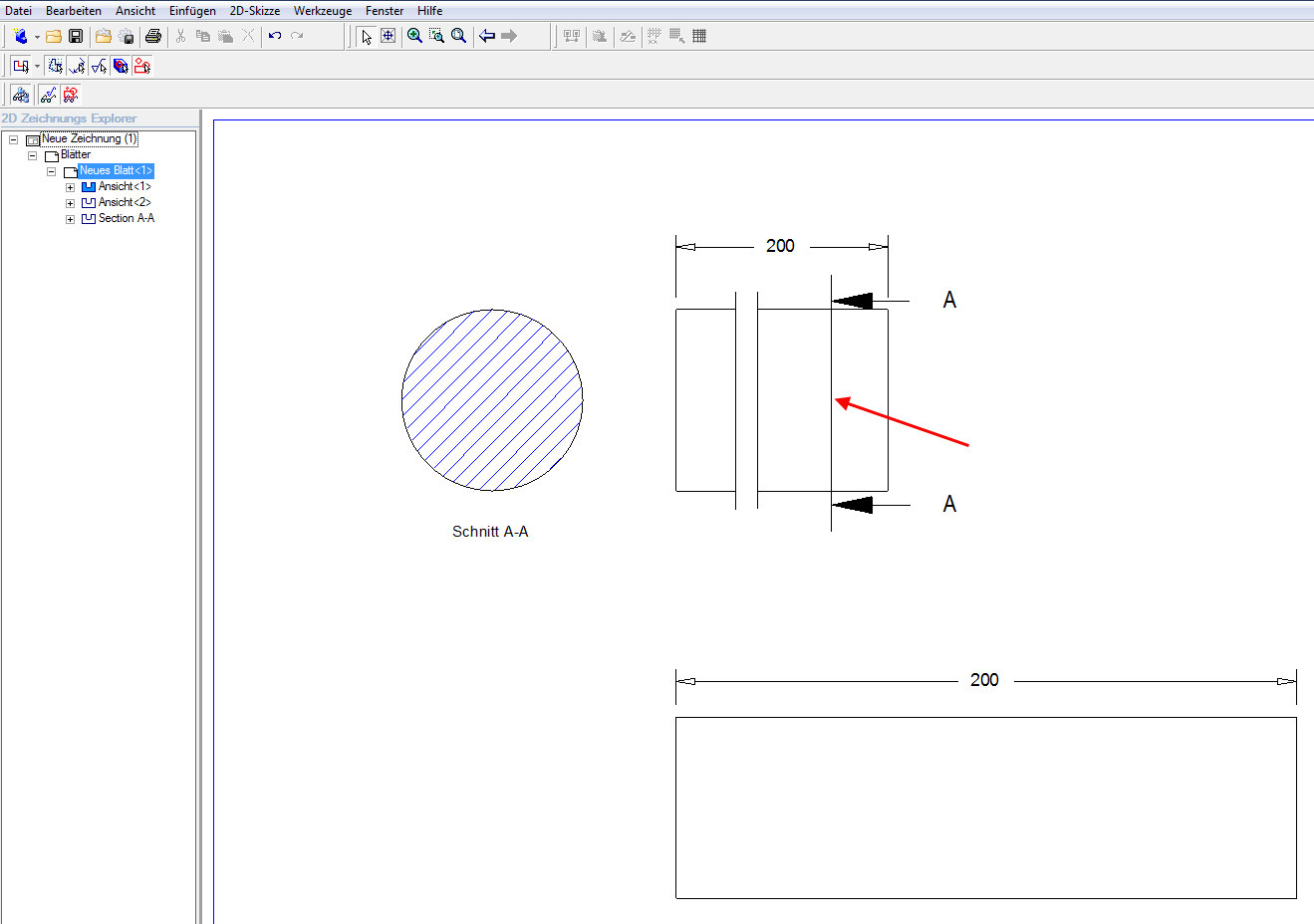

Bitte einmal die Bilder im Anhang anschauen, vieleicht wirds dann deutlicher, da ich das Gefühl habe wir sprechen aneinander vorbei.
