Hallo,

wenn ich eine Iges Datei importiere, dann wird z.B. ein Kreis als Vieleck angezeigt.
Hab mal ein Bild mit angehängt.
Ich hoffe ihr habt eine Lösung für mich.
Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo ebma,

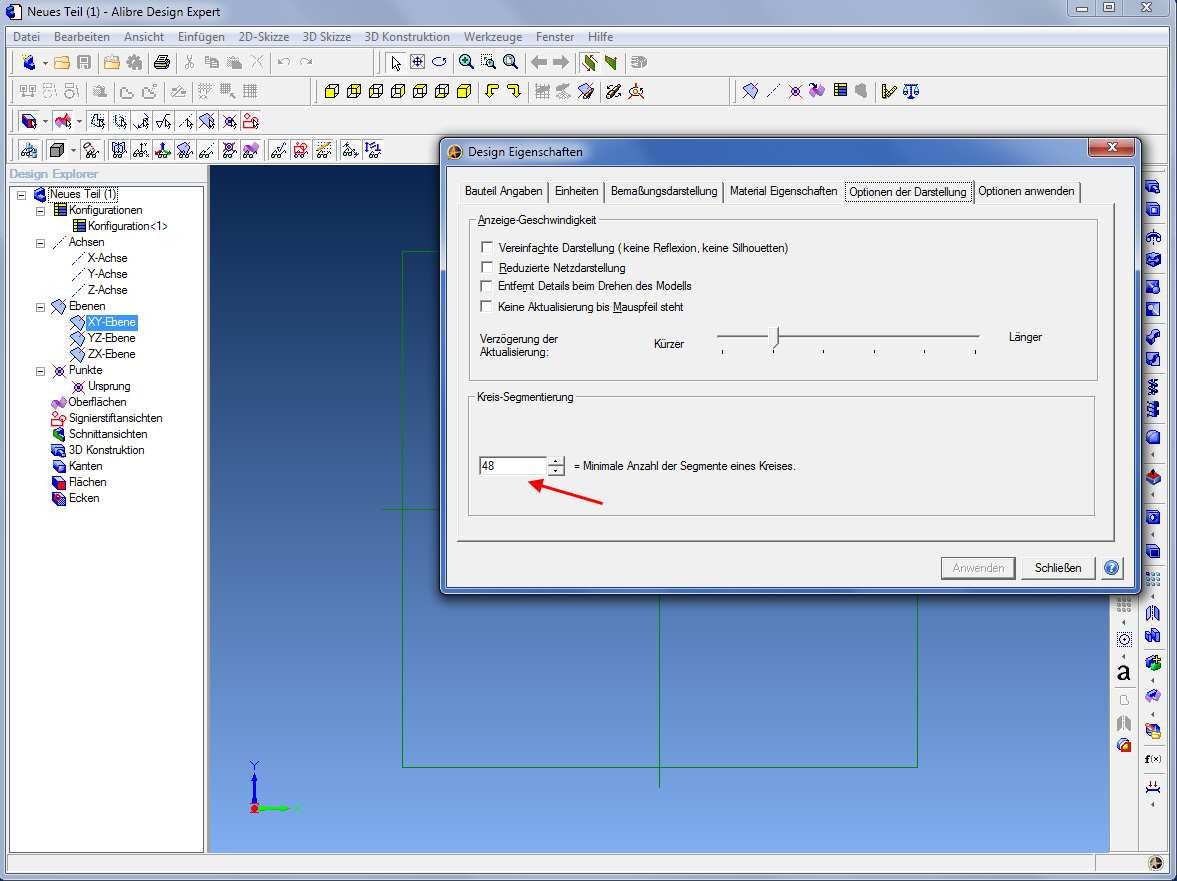

Im Menü -> Datei -> Design Eigenschaften -> Optionen der Darstellung,
findest Du die Einstellung:Minimale Anzahl der Segmente eines Kreises
Diesen Wert kannst Du erhöhen. Sinnvoll ist ein Bereich zwischen 32 <-> 64,
da sich mit steigendem Wert, auch die Dateigröße erhöht.

Gruß Ralf

------------------
www.o-punkt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

super danke hat geklappt.

hätte gleich noch eine Frage.
Ich hab die Datei importiert, nun möchte ich einige
Flächen löschen die ich nicht brauche.
Leider geht es mit der rechten Maustaste nicht.
Gibts da auch eine Lösung?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Von einem importierten Körper -> Flächen entfernen?

Kannst Du das Modell in einer *.zip Datei als Dateianhang posten?
Ich vermute, Du möchtest an dem importierten Körper etwas "wegschneiden", deshalb wäre das Modell hilfreich.

Gruß Ralf

------------------
www.o-punkt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tl-104.zip

ich bräuchte nur den "Klotz".
Die Blechform sollte weg.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Klotz-AD-V12_1.zip

Im Anhang findest Du die Alibre V12.1 Datei.

Die "bessere" Alternative wäre, lass Dir die native CATIA Datei senden und importiere/bearbeite diese, denn:
CATIA -> Export -> IGES -> Fläche -> Solid...

Oder als STEP AP 203 Datei -> Solid

Import-Beispiel mit Rhino:
Rhino imported 106 hidden entities from IGES file...
Es handelt sich hierbei um die Flächen( Von Dir als Blech bezeichnet)
die der Konstrukteur verwendet hat, um den Klotz zu schneiden.

Gruß Ralf



------------------
www.o-punkt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

super vielen Dank.
kannst du mir auch sagen wie du es gemacht hast,
so daß ich es auch machen kann.

Catia kann ich nicht importieren, da ich die Professional Version habe.

Noch eine Frage zu "Einstellung:Minimale Anzahl der Segmente eines Kreises",
muss ich das bei jedem Teil neu einstellen oder gibt es auch eine Möglichkeit
in den Grundeinstellungen es anzupassen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dann würde ich an Deiner Stelle versuchen, die Daten im STEP Format zu erhalten.

"Minimale Anzahl der Segmente eines Kreises"
Was passiert, wenn Du auf den nächsten Tab/Reiter: "Optionen anwenden"
in diesem Menü klickst?

Gruß Ralf

------------------
www.o-punkt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tl-0107.zip

Step geht leider auch nicht, die hat der Konstruktuer nicht freigeschalten.
Es geht nur Catia oder Iges.

Das mit den Segmenten hat geklappt. Hab jetzt 50 eingestellt. Danke

Ich hab jetzt gerade nochmal eine andere Iges-Datei bekommen, die ich gar nicht importieren kann.
Hab sie mal mit angehängt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tl-0107(2).zip

Alibre Datei im Anhang.

Eventuell kann der Konstrukteur den STEP Export für CATIA V5 freischalten lassen?

Nocheinmal:
STEP oder native CATIA V5 Daten -> Wenig Probleme

------------------
www.o-punkt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

danke.

das macht der Konstrukteur leider nicht, hab ich ihn schon gefragt.
Ist ihm zu teuer.
Deshalb wäre es für mich super zu wissen, wie ich solche Probleme wie diese 2 Dateien jetzt
selber "reparieren" kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
