Autor Thema:  Wie erstelle ich aus einer Abwicklung eine Zeichnung???? (2196 mal gelesen)
wolff3
Mitglied
konstruierender Dreher


Sehen Sie sich das Profil von wolff3 an!   Senden Sie eine Private Message an wolff3  Schreiben Sie einen Gästebucheintrag für wolff3

Beiträge: 42
Registriert: 02.02.2009

Alibre Geomagic Design 2014
Windows7
I7-3630,
16 GB Ram
Nvidia Quadro K3000M

erstellt am: 30. Jun. 2010 16:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo, ich habe da ein kleines Problem mit einer Zeichnung.
Ich habe eine Abwicklungszeichnung, die ich über einen Radius abwickeln muss. Wie erstelle ich so ein 3D-teil?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2287
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V27
-> Moi3D V5
-> KeyShot V11

erstellt am: 30. Jun. 2010 18:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wolff3 10 Unities + Antwort hilfreich
Hallo wolff3,

Bitte ergänze Deine
<<<<<Systeminformationen.

Anhand Deiner Alibre Version können wir Dir besser helfen.
Zum Beispiel mit der Pro und der Expert Version ist es möglich ein Blechteil zu erstellen und abzuwickeln.
Danach können von dem 3D Blechteil, 2D Zeichnungsableitungen mit Abwicklung erstellt werden.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolff3
Mitglied
konstruierender Dreher


Sehen Sie sich das Profil von wolff3 an!   Senden Sie eine Private Message an wolff3  Schreiben Sie einen Gästebucheintrag für wolff3

Beiträge: 42
Registriert: 02.02.2009

Alibre Geomagic Design 2014
Windows7
I7-3630,
16 GB Ram
Nvidia Quadro K3000M

erstellt am: 01. Jul. 2010 07:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Kurvenstück.pdf

Wie kann ich denn ein Blechteil über einen Radius abwickeln? Ich habe mal die Zeichnung dazu gepackt. Wie erstelle ich so ein Teil in 3D?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

d-space
Mitglied
User


Sehen Sie sich das Profil von d-space an!   Senden Sie eine Private Message an d-space  Schreiben Sie einen Gästebucheintrag für d-space

Beiträge: 72
Registriert: 10.10.2009

Win 8.1 /64bit
Alibre V16
SWX 2012
KeyShot v4

erstellt am: 03. Jul. 2010 20:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wolff3 10 Unities + Antwort hilfreich
Hallo wolff3,

im Dateinamen der PDF Datei ist eine ü enthalten: Kurvenstück.pdf.
Nicht jeder hat den Browser umgestellt und kann deshalb die PDF Datei nicht öffnen.
Um Hilfe zu erhalten solltest Du die Datei ohne ü, also in z.B. in Kurvenstueck.pdf umbenennen.

Gruß Dieter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolff3
Mitglied
konstruierender Dreher


Sehen Sie sich das Profil von wolff3 an!   Senden Sie eine Private Message an wolff3  Schreiben Sie einen Gästebucheintrag für wolff3

Beiträge: 42
Registriert: 02.02.2009

Alibre Geomagic Design 2014
Windows7
I7-3630,
16 GB Ram
Nvidia Quadro K3000M

erstellt am: 06. Jul. 2010 14:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Kurvenstueck.pdf

Hier noch ein Versuch. leider weiß ich immer noch nicht wie das funktioniert, aber ich hoffe noch auf Eure Hilfe
Gruß Maik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

rudsch
Mitglied
Werkzeugmacher


Sehen Sie sich das Profil von rudsch an!   Senden Sie eine Private Message an rudsch  Schreiben Sie einen Gästebucheintrag für rudsch

Beiträge: 23
Registriert: 11.12.2008

w7 Professional
Notebook
i7 1,7GHz
8 GB
ALIBRE 14 Expert
ME10
NX 8.0

erstellt am: 06. Jul. 2010 19:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wolff3 10 Unities + Antwort hilfreich

kurvenstueck.zip

Hallo Maik,


hier das Kurvenstück als Blechteil.

Viele Grüße

Rudolf

------------------

rudsch

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolff3
Mitglied
konstruierender Dreher


Sehen Sie sich das Profil von wolff3 an!   Senden Sie eine Private Message an wolff3  Schreiben Sie einen Gästebucheintrag für wolff3

Beiträge: 42
Registriert: 02.02.2009

Alibre Geomagic Design 2014
Windows7
I7-3630,
16 GB Ram
Nvidia Quadro K3000M

erstellt am: 07. Jul. 2010 06:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke Rudolf,
da ich solhe Kurvenstücke öfter machen muß, hilft das sehr. Ich wäre nicht von alleine drauf gekommen, das so zu zeichnen.

Gruß Maik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

AndreasBo
Mitglied
TZ & Konstruktion


Sehen Sie sich das Profil von AndreasBo an!   Senden Sie eine Private Message an AndreasBo  Schreiben Sie einen Gästebucheintrag für AndreasBo

Beiträge: 861
Registriert: 16.11.2006

 erstellt am: 09. Jul. 2010 12:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wolff3 10 Unities + Antwort hilfreich
@ rudusch
echt interessant diese ausführung, nur komm ich nicht ganz dahinter, wie sich der Flange<2> deffiniert. Genauergesagt die Skizze dafür.
Kannst du das mal etwas näher erläutern??

Gruß
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2287
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V27
-> Moi3D V5
-> KeyShot V11

erstellt am: 09. Jul. 2010 13:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wolff3 10 Unities + Antwort hilfreich

1-Kurvenstueck.zip



Andreas,

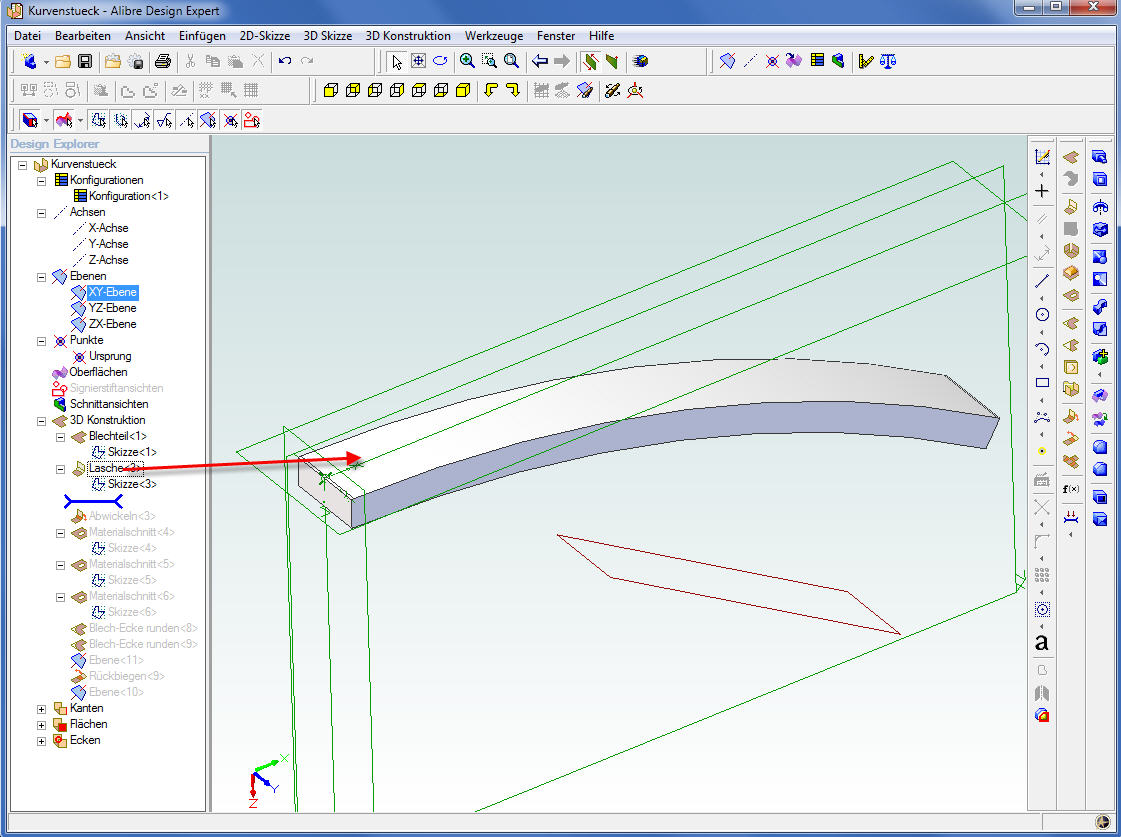

Du kannst auf der linken Seite im Design Explorer auf jedes Feature "klicken" und nachvollziehen welcher Konstruktionsschritt ausgeführt wurde.

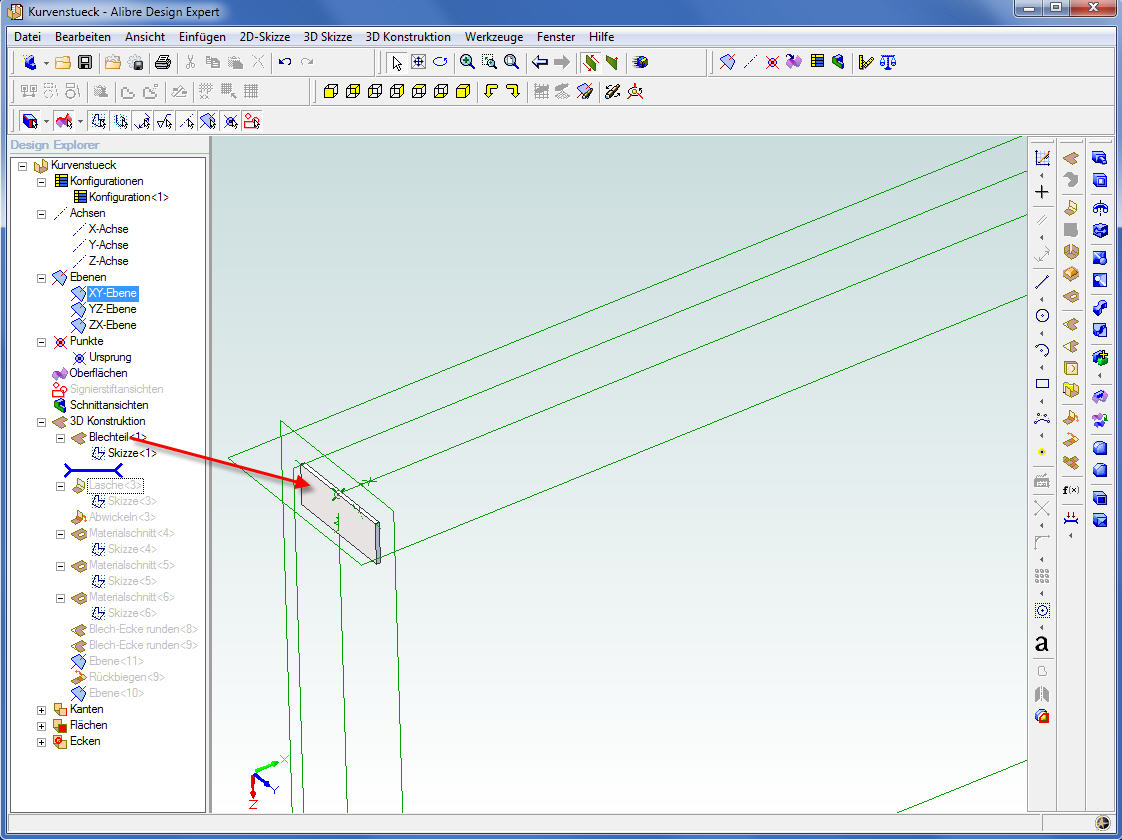

Der Trick ist, mit einer (kleinen) Lasche zu beginnen und die Werte der zweiten Lasche anzupassen.
