Hallo Leute,
als Neuling in diesem Forum und Einsteiger in Alibre Design Standart V12 gleich mal die erste Frage.
Wie kann ich in der beigefügten Zeichnung die linke Schnittansicht im Innenbereich mit Radienbemassungen versehen. Alle Versuche scheiterten bisher. Der Cursor zeigt zwar die Stelle als Kante an aber eine Bemassung spukt er nicht aus. Radius ist R1.
Vielen Dank im vorraus
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

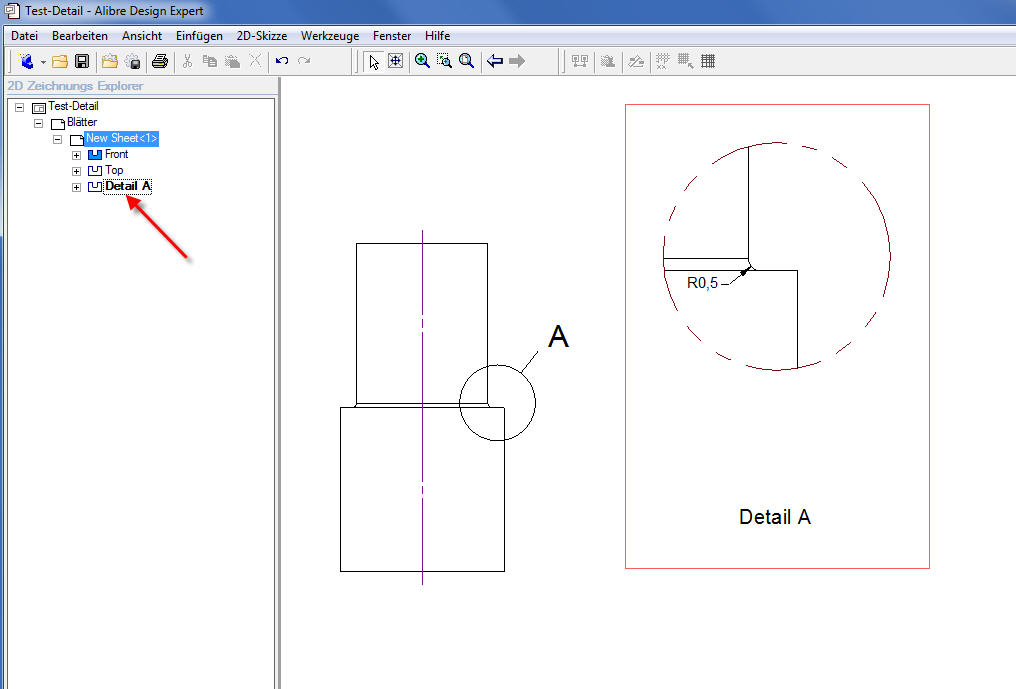

Detail-1.jpg Grundeinst-1.jpg

Willkommen im Forum, Frank.

Es ist wichtig, dass die Ansicht, in Deinem Fall die Schnittansicht, aktiviert wurde/ist.

-> Um die Ansicht wird ein roter Rahmen angezeigt.

Wenn Ansichten eng beieinander liegen oder sich überschneiden, kannst Du auf der linken Seite im Design Explorer die Ansicht auswählen/aktivieren.

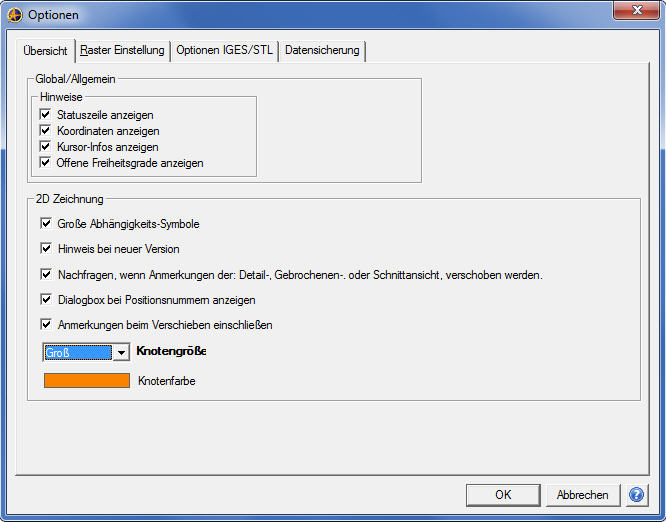

Per "Texas-Default" ist die Anzeige der Punkte auf sehr klein eingestellt, diese Größe würde ich auf "Medium oder Groß" einstellen.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

eine weitere Möglichkeit wäre, dass die Schnittlinie nicht genau durch die Mitte geht. Dann gibt es natürlich auch Probleme mit der Bemassung.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

benutze doch die Funktion "Textfeld" einfügen, dann kannst du den Haken bei "Pfeil" aktivieren und die Bemaßung dorthin setzen, wo du sie brauchst.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist keine Bemassung, sondern Murks; bestenfalls der allerletzte Notnagel.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo drehwurm,


Zitat:

---

Original erstellt von Jaymz81:
Hi,

benutze doch die Funktion "Textfeld" einfügen, dann kannst du den Haken bei "Pfeil" aktivieren und die Bemaßung dorthin setzen, wo du sie brauchst.

Gruß

---

Hierbei ist aber darauf zu ACHTEN, dass bei Änderungen das Textfeld nicht angepasst wird.

Gruß
Andreas

------------------
       Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

[Diese Nachricht wurde von AndreasBo am 28. Mai. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dsa stimmt natürlich, solche Dinge sollte man dann im BLick haben und nur anwenden, wenn's nicht anders geht bzw. wenn keine Veränderung mehr zu erwarten ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Leute,
1000 Dank für Eure schnelle Hilfe. Wollt Ihr auch wissen woran es lag? Also die zu bemaßende Skizze hatte ich aktiviert, der Schnitt lag nicht sauber in der Mitte habe ich geändert lag aber auch nicht daran. Dritte Möglichkeit "Texas-Default" Einstellung auf Medium gestellt war der Weg zum Erfolg. Danke Ralf und an den Rest.
Glückwunsch zu diesem Forum und bitte weiter so. Werde Euch nicht das letzte mal um Hilfe bitten.
Gruß Frank

PS. Hallo Ralf wir hatten übrigens schon telefonisch das Vergnügen. Ich war derjenige, der Euch dreimal wegen der Alibre Aktivierung angerufen hatte

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,
zu früh gefreut. Neue Zeichnung neuer Schnitt Einstellung mit Knotengröße auf Mittel und auch mit Groß probiert aber es lassen sich keine Radien bemassen. Noch nicht einmal die großen R6er außen. Was mache ich falsch?
Danke im vorraus
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

Exportiere Dein Bauteil als Alibre *.stp.
Diese Datei "zippen" und hier im Forum als Dateianhang senden,
dann können wir besser helfen.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

8KantmutterBNT97.zip

Hallo Ralf,
wie gewünscht die Datei Anbei hoffe habe alles richtig gemacht.
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

FMB6500466Körper.zip

Hallo,
brauchst Du das Volumenmodell auch, dann hier. Für alle die es wissen wollen. Hier handelt es sich um ein Werkzeug für Oldtimer Autos. In viele Fällen wurden Früher Zentralmuttern (auch Flügelmuttern) an den Rädern verbaut. Diese wurden bei Montage oder Demontage zum Teil mit einem Hammer gelöst. Das Bild könnt Ihr Euch ja ausmalen wie die Muttern nach einiger Zeit aussahen. Mein Bekannter nahm sich dieses Problem einmal an und entwickelte dieses Werkzeug. Damit ist man nun in der Lage die Mutter zerstörungsfrei zu lösen. Wer mehr wissen möchte www.oldtimertools.de  .
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

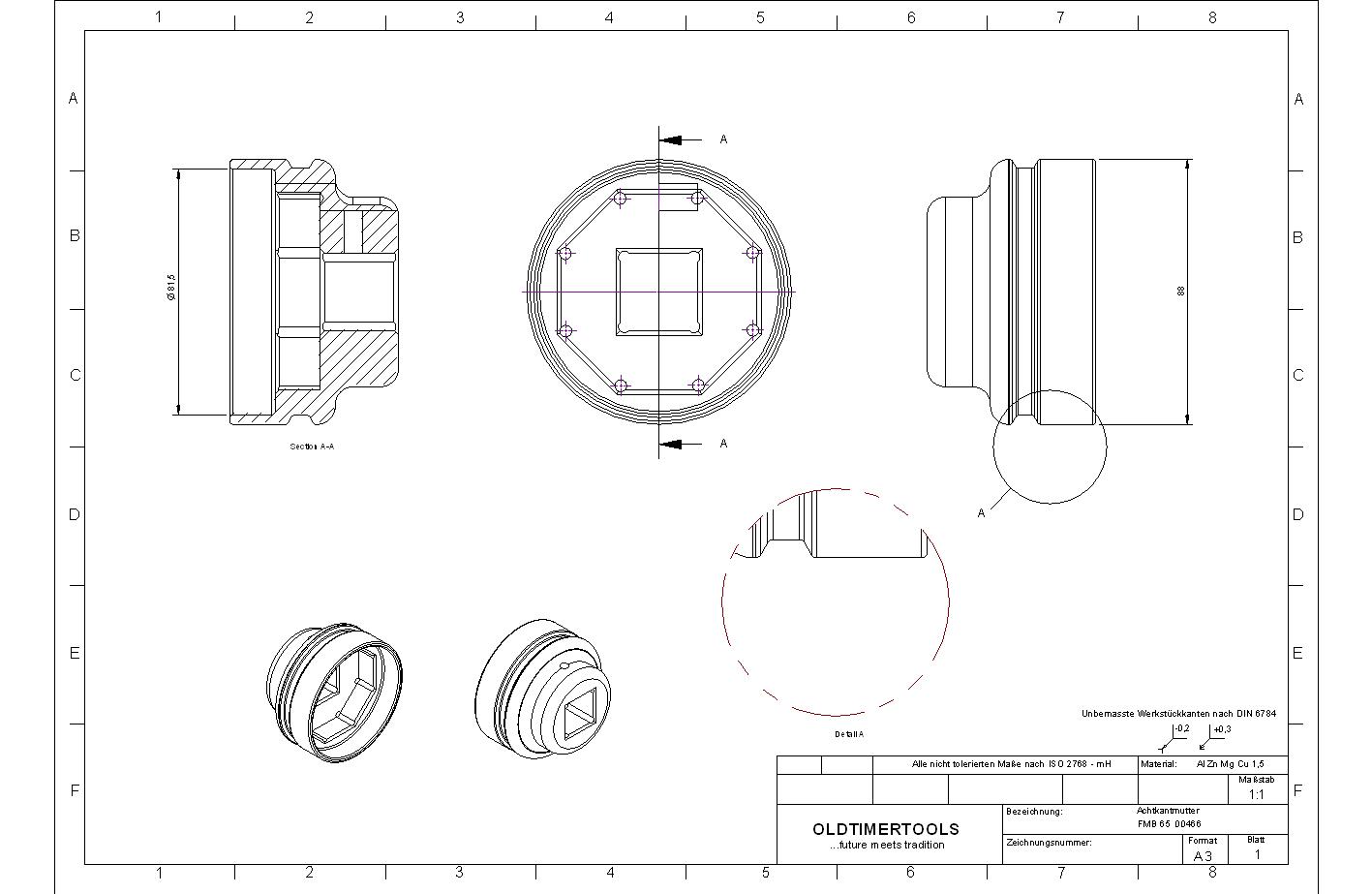

FMB6500466.zip

Hallo alle zusammen,
hier nochmal die richtige Datei.
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

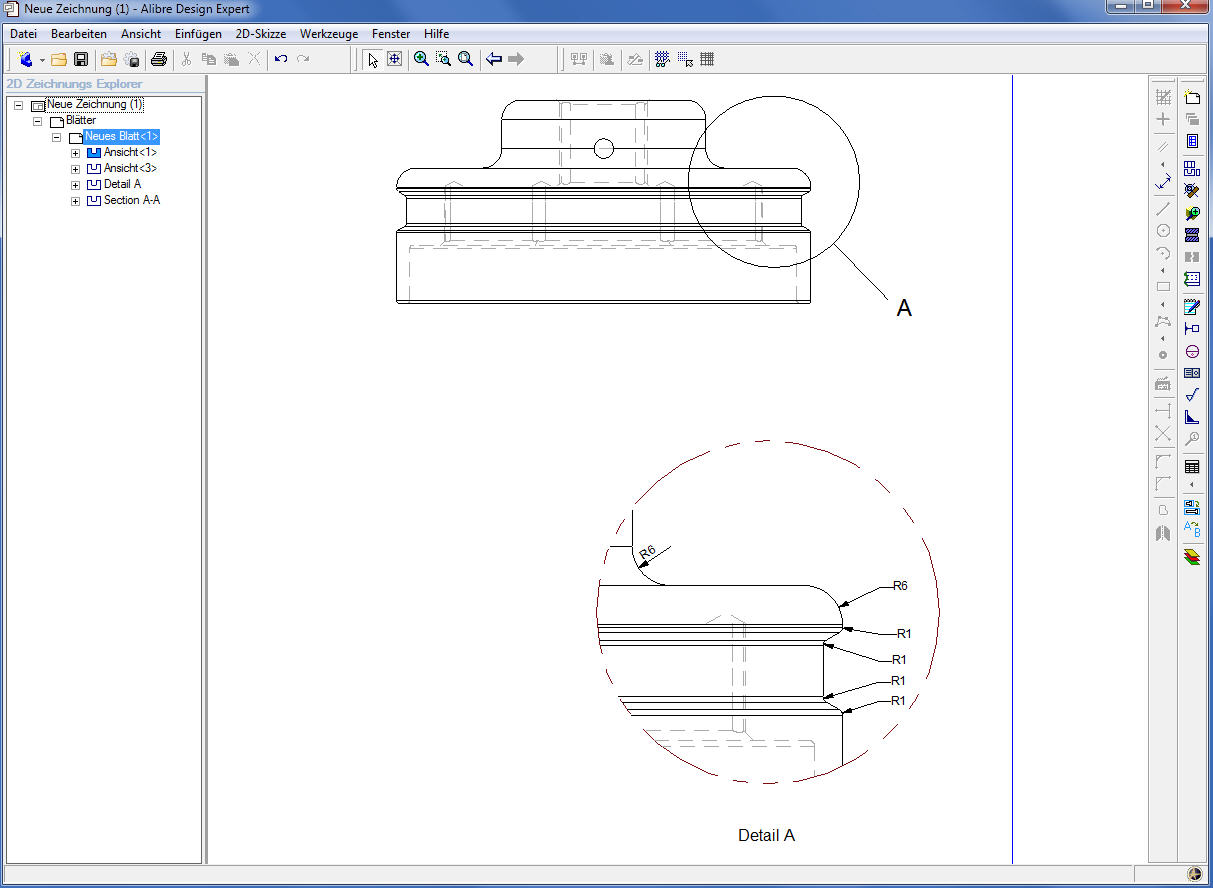

Radius-Bem-1.jpg Radius-Bem.zip

Hallo Frank,

Schau mal im Anhang.
Es sind die realen Parameter Deiner STEP Datei.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,
versteh ich nicht. Was heist reale Parameter. Kann ich den Schnitt bemassen oder nicht? Und wenn ja wie?
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

Reale Parameter heißt, nicht als Textanmerkung.

Im Anhang der letzten Mail findest Du eine Datei auf der rechten Seite: Radius-Bem.zip
Diese Datei kannst Du herunterladen, entpacken, speichern und importieren.
Nach dem Import wird die 2D Zeichnung zuerst geöffnet.

Gruß Ralf

Ps. Bitte ergänze Deine
<<<=== Systeminformationen, ganz wichtig dabei:
- Windows Version,
- Grafikkarte,
- Alibre Version.

Dann können Dir die Leute hier im Forum besser und schneller helfen.

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,
Systeminfos habe ich aktualisiert. Aber mit meinem Problem bin ich nicht einen Schritt weiter gekommen.
Also Deine zip Datei habe ich mir angeschaut, aber bemaßen der Radien im Schnitt gelingt mir auch hier nicht.
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

meine Bemaßung ist auch nicht in der 2D Ableitung zu sehen,
so wie "oberhalb" der *.zip Datei dargestellt?

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,
Das habe ich gesehen. Mein Problem lautet aber nach wie vor, ist die Bemaßung der Radien in der SCHNITTANSICHT möglich oder nicht? Wenn ja wie und wenn nein warum nicht?
Gruß Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Radius-Schnitt.jpg FMB_65_00466-Schnitt.zip

Hallo Frank,

Radiusbemaßung, ist auch in der SCHNITTANSICHT möglich.
Dein Problem ist Deine SCHNITTLINIE, denn Deine SCHNITTLINIE ist nicht im Zentrum.

Setze Deine Schnittlinie in das Zentrum, so wie von Micha empfohlen und Du kannst Deine Radien in der SCHNITTANSICHT bemaßen.

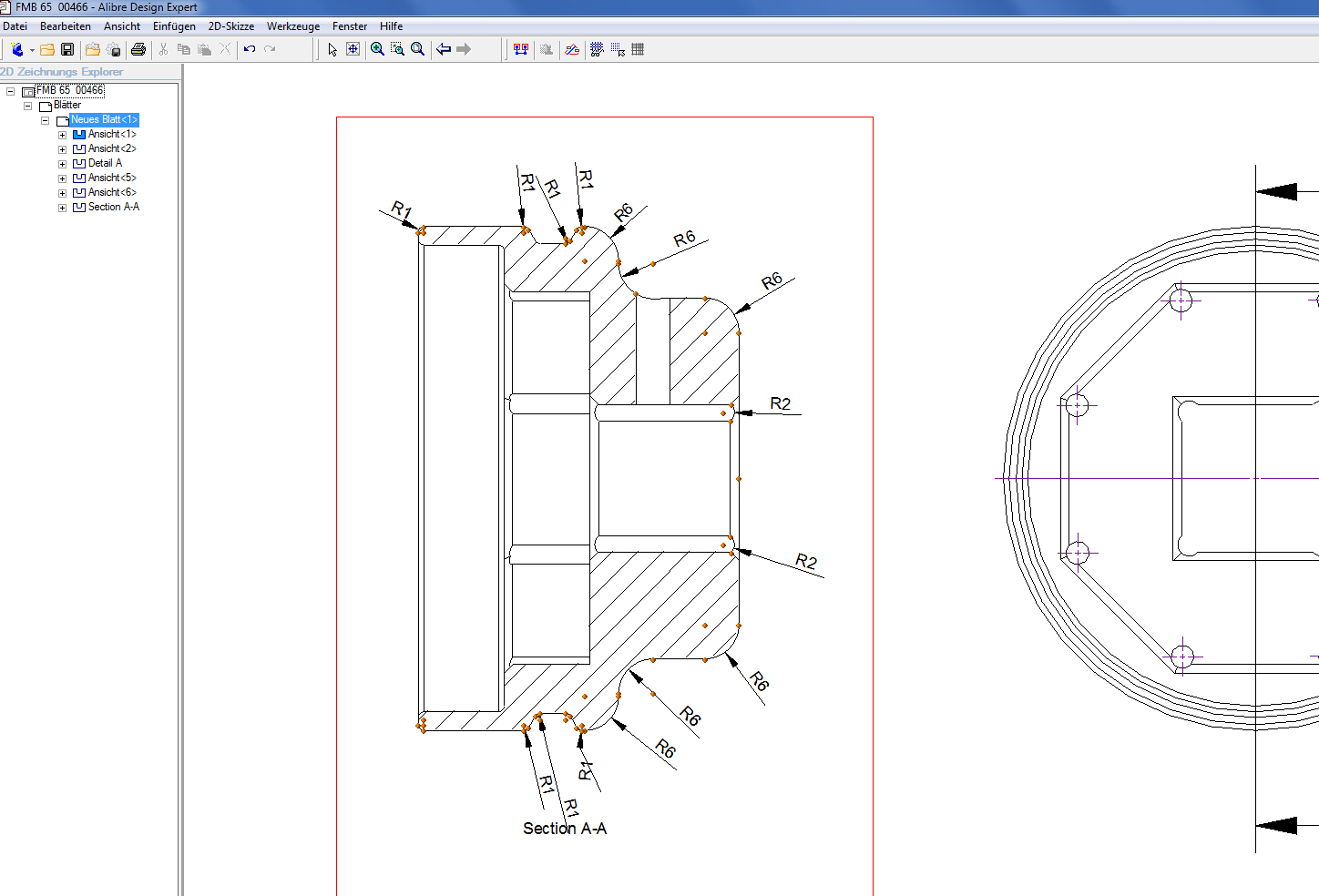

- Screenshot mit Radiusbemaßung in der SCHNITTANSICHT anbei
- Alibre *.stp als *.zip Datei mit Radiusbemaßung in der SCHNITTANSICHT anbei

Gute Nacht.

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,
Ich glaube das mit dem Schnitt im Zentrum war der Knackpunkt. Zumindestens klappt es diesmal. Mann war das eine Geburt.
Vielen Dank für Deine Mühe
auch Dir ein angenehmes Nächtle
Frank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Frank,

Es war die Lage Deiner Schnittlinie, deshalb habe ich Dir den Hinweis mit der Schnittlinie in meinem letzten Beitrag gegeben.

Ich bin davon ausgegangen, dass Du nach dem Hinweis von Micha die Lage der Schnittlinie überprüft hattest.
Dem war nicht so, deshalb kannst Du jetzt die Radien in Deiner SCHNITTANSICHT bemaßen, nachdem sich die Schnittlinie im Zentrum befindet.

Ralf

------------------
www.alibre.info
