Ich bin dabei eine Kabine von einem Flugzeug zu zeichnen. Leider komme ich nicht weiter. Zuerst habe ich die Kabine erstellt und dann das Fenstersegment mit hilfe von der Schnittmenge erstellt. Einige Fenster sind nach außen gewölbt ähnlich wie in skizze 15 zu sehen. In TC gibt das dafür "Druck" um die Fläche nach aussen zu drücken. Wenn ich das in Alibre zeichnen will kann ich nicht an den Kanten fangen. Auch nicht wenn ich vorher eine 3D Skizze erstellt habe von den Kanten. Wie mache ich sowas.

Gruß
Werner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Werner,

Zuerst, schmeiß die "Schnittmenge" raus und
arbeite weiter mit Alibre Funktionen/Features.

Im Schnelldurchgang und nur als grobe Richtung gedacht.

Halbiere alle Deine Loftskizzen, das erleichtert Dir den Anfang.



Den Fensterauschnitt im Rumpf, erstellst Du beser mit einem Schnitt.



Das sieht dann so aus:



Jetzt öffnest Du eine neue BG und fügst den Rumpf ein.
Speichern nicht vergessen.
Danach ein neues Teil einfügen.
Im Design Explorer -> LMT auf das neue Teil und RMB ->Hier Bearbeiten
Im Hintergrund bleibt Dein Rumpf transparent sichtbar und Du kannst mehrere Skizzen erstellen.



Jetzt zum Loft verbinden.



Zurück in den BG Modus:



Teile/Features spiegeln, (...jeweils im Teil)



Du wirst nicht glücklich wenn Du bei TC versuchst Alibre Funktionen zu finden und
ebenso wirst Du vergeblich bei Alibre TC Funktionen finden.
Beide Anwendungen erfordern unterschiedliche Vorgehensweisen.

Gruß Ralf

PS.:Wenn Du willst kannst Du diesen Vorgang auch auf ein Teil übertragen.
Wäre mir persönlich aber zu unübersichtlich.

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank Ralf für die viele Mühe.

Das werde ich morgen probieren. TC ist noch ein wenig im Spiel weil ich die Teile da schon mal hatte. In Alibre kann man das aber in viel viel weniger Zeit zeichnen.

Gruß
Werner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gerne Werner.

Bitte meinen Beitrag nicht als Schuß gegen TC verstehen,
das liegt mir absolut fern.
Jede Anwendung hat Stärken und Schwächen...

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich habe ein wenig probiert aber ich bin noch nicht so ganz glücklich. Was mir fehlt ist der Fang an den Kanten.

Ich werde morgen versuchen die Fenster mit in den Schnitten von der Kabine mit einzuzeichnen. Dafür brauche ich aber noch Zwischenskizzen. Habe das mit einen Schnitt versucht. Ist mir aber nicht geglückt.

Gruß
Werner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

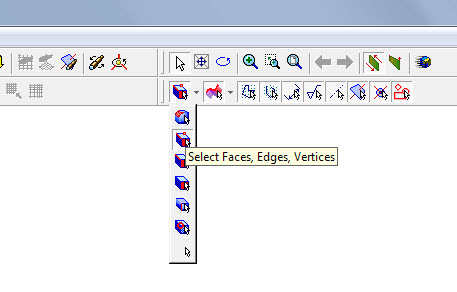

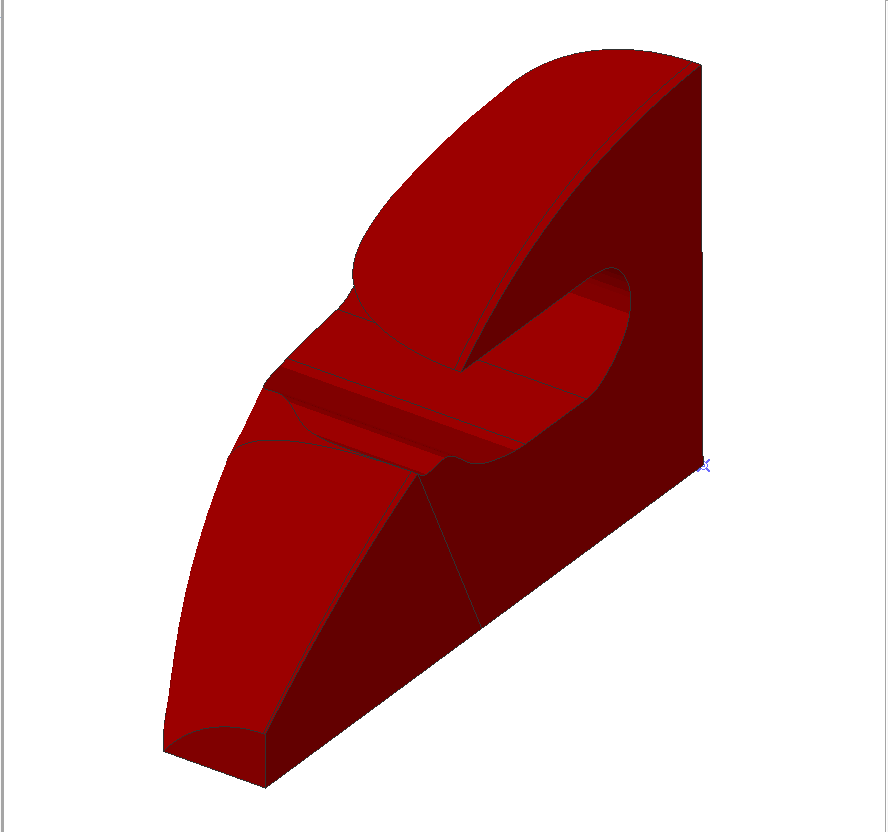

Filterfunktionen.jpg Ebenen-Schnitt.gif

Werner , hier ist noch ein kleiner Hinweis:

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

ich wollte mich noch mal bedanken. Super Service. Ich habe heute wenig Zeit gehabt. Aber so langsam bekomme ich das hin.

Druck bei TC hatte ich nur geschrieben um besser klar zu machen wie das aussehen soll.

Gruß
Werner
