Hallo zusammen,

ich versuche sich überschneidende Helix- Schnitte auf einer gewölbten Oberfläche darzustellen. Ist das möglich?

Viele Grüße

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens,

ich glaube, die Helixfunktion scheidet hier aus, aber möglicherweise ist eine Näherung machbar.

Wie ist die Wölbung definiert?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Micha,

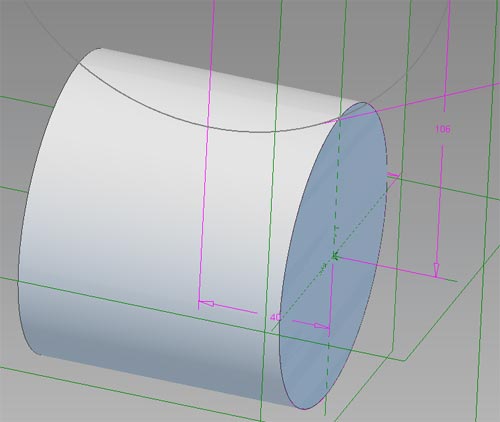

die Wölbung ist ein Zylinder, um den ein Kreisabschnitt geschnitten wurde.

Viele Grüße

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

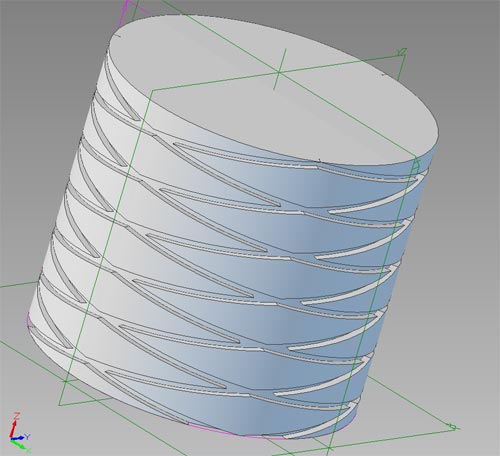

Danke für die rasche Antwort. Was ich eigentlich meinte: Wie kann ich einen Helixschnitt, wie im ersten Bild (z.jpg) oben auf dem zylindrischen Bauteil zu sehen ist, auf einem Bauteil wie in Bild d.jpg erzeugen?

Gruß

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


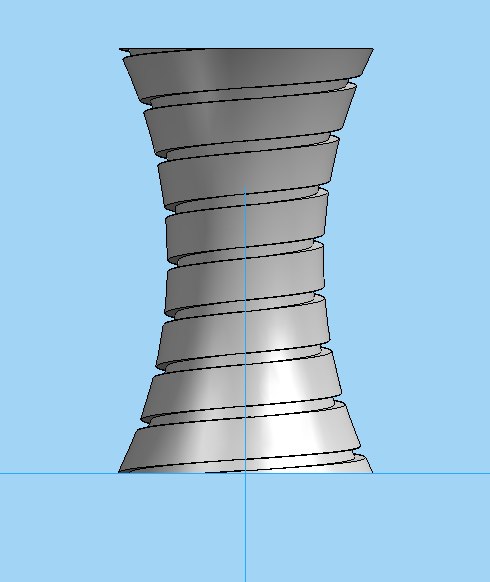

da musst Du halt die Wendel innen passend ausschneiden und dann
geht's wie von Caddoc beschrieben -- ist aber etwas fummelig

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo caddoc und modeng,

ich hab meinen Stuhl jetzt schon mehrfach hin- und her geschoben um nicht mehr auf der Leitung zu stehen aber irgendwie will ich es nicht kapieren.

Vielleicht noch ein Hinweis?!

Besten Dank und viele Grüße

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

- eine Wendel erzeugen deren Innenmass dem Durchmesser des
  fertigen Zylinders an der duennsten Stelle  - 2 * Schnittiefe entspricht
  Breite = Schnittbreite
  Windungen/Steigung = je nach Erfordernis
  Aussenmass = groesser wie Groesstmass Zylinder

- dann innen mit Rotationsausschnitt ausschneiden dieser Schnitt
  entspricht in seiner Form genau Deinem fertigen Zylinder jedoch
  angepasst auf die Schnittiefe ist also um die Schnittiefe kleiner
  im Durchmesser. Das ergibt quasi die Negativform des Zylinders

- dann die Wendel vom Zylinder per Boolean abziehen

Hinweis: beide Teile muessen deckungsgleich sein also brav auf
0,0 konstruieren

BTW: falls AL Multi-Body wie SW unterstuetzt koennte man das auch
in einem Teil machen.

[Diese Nachricht wurde von modeng am 23. Feb. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Super, besten Dank!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

@modeng: Kannst du dein Vorgehen hier als Datei mal zur Verfügung stelle?

Gruß
Andreas

------------------
  Ich nutze alte Boardsuche | Google | Netiquette | Wie stellt man Fragen richtig? | Systeminfo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

da wirst Du nicht viel Freude dran haben: ich fahre zur Zeit SolidEdge
auf der Buechse.

Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wendel.zip

Hier ist meine, dank der Hilfe von caddoc und modeng....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Jens,

eine Verständnisfrage: willst Du das auch fertigen, oder geht es nur um ein optisches Element?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Micha,

so etwas in der Art als PUR-Teil liegt mir z.Zt. als Kundenanfrage vor. Mal sehen in wie weit sich da was realisieren lässt...

Gruß

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
