Hallo zusammen,

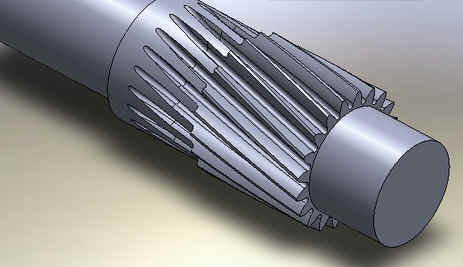

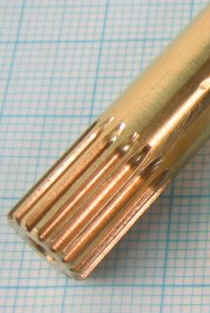

auf den beiden Bildern sind eine DIN 5480-Passverzahnung (Messing) zu sehen und
eine Laufverzahnung.
Hierbei sind für das Fräsen keine Freistiche vorhanden, sondern der Fräser läuft
aus dem Material heraus, bei der Messingwelle senkrecht und bei der Laufverzahnung sanft
auf einer Kreisbahn.
Wie kann ich mit ALIBRE diesen Fräser-Auslauf erzeugen?

Beispiel für die Laufverzahnung falls jemand Basisdaten haben möchte:
Modul: m=4 mm
Zähnezahl: z=16
Profilverschiebungsfaktor: x=0,6
Schrägungswinkel: beta=22°
Standardprofil nach DIN 867
Fräser-ø: d=100 mm

Es gibt natürlich einen ganzen Sack voll weiterer Daten für die Verzahnung,
die sich aus der Berechnung ergeben, aber es geht hier um die prinzipielle
Vorgehensweise zur Erstellung des Fräserauslaufs.

Vielen Dank schon mal im voraus.

------------------
Freundliche Grüße  Bernie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

B-1.jpg B-2.jpg B-3.jpg

Hallo Bernd,

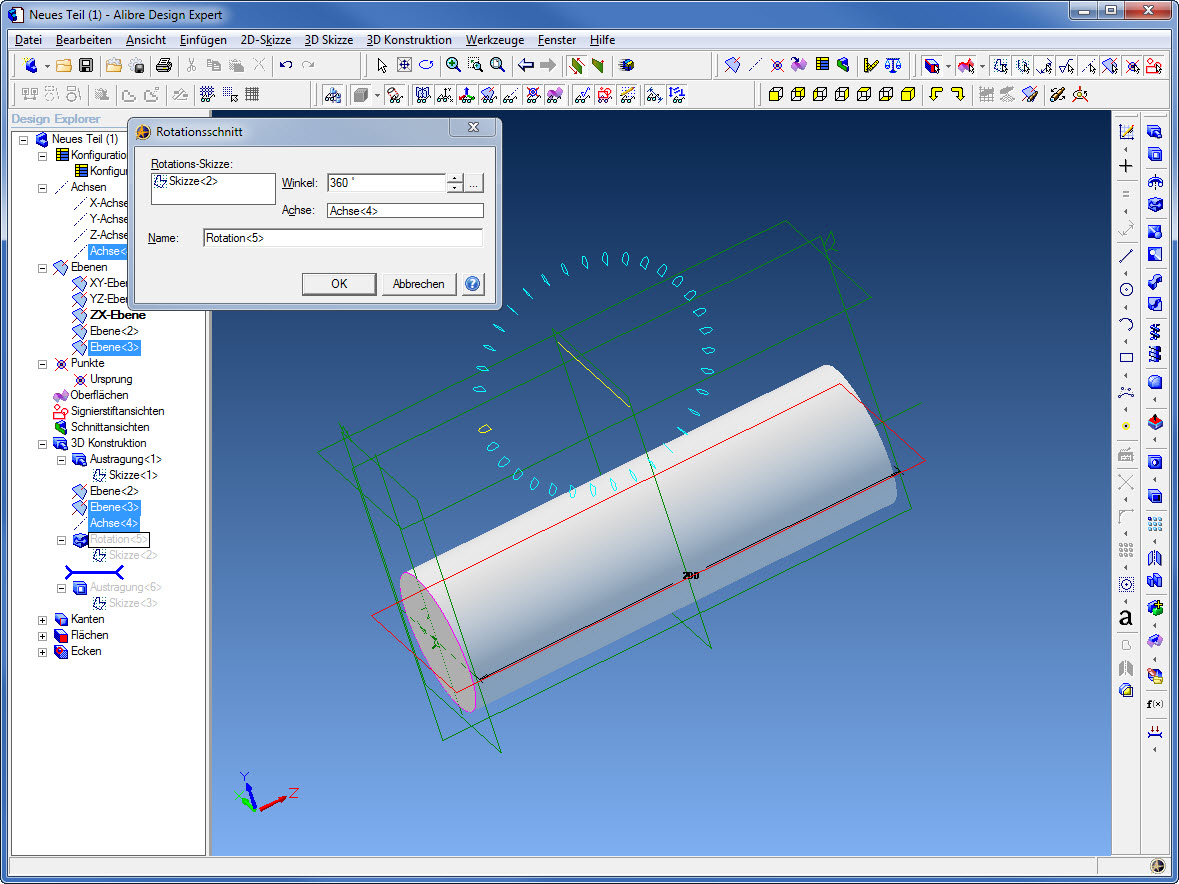

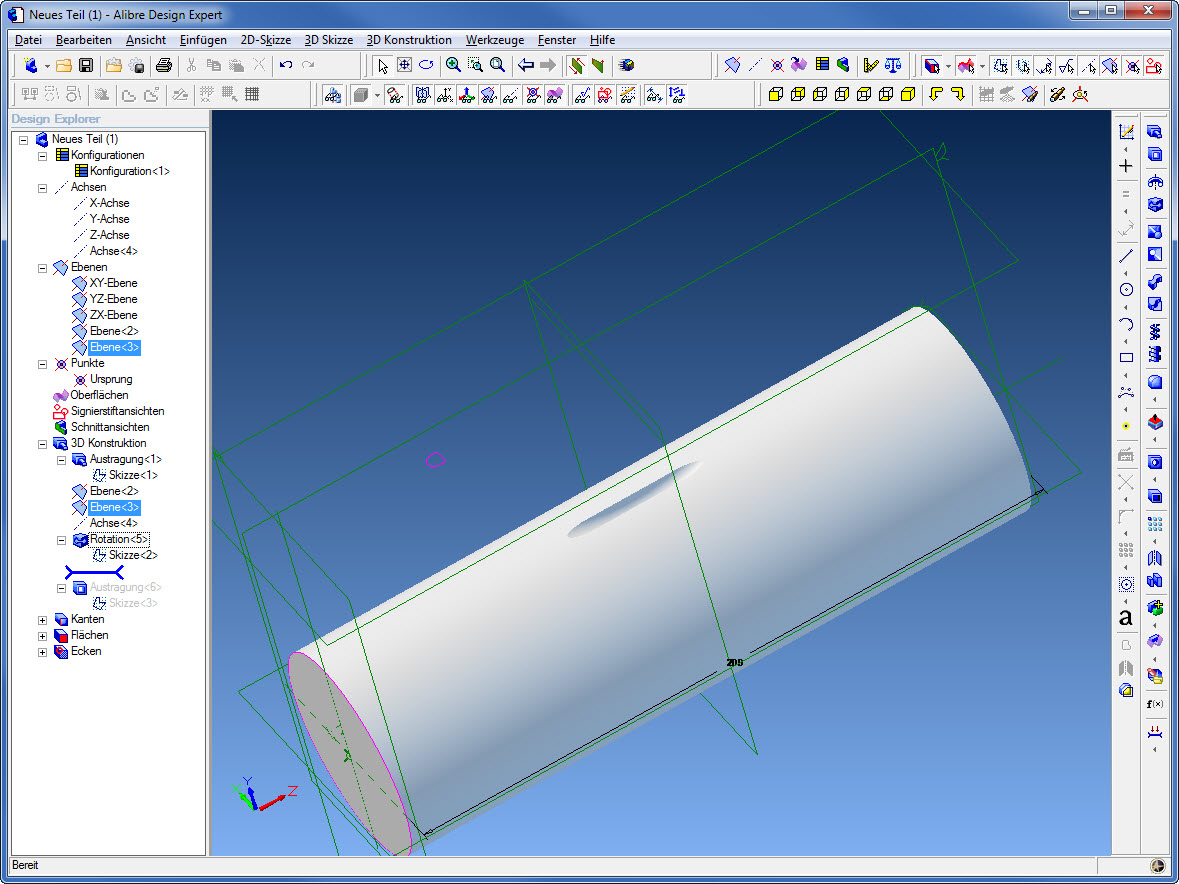

... Beispiel mit der Basisfunktion: Kreisförmiger Schnitt/Revolve Cut.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

vielen Dank für Deine schnelle Antwort.
Für diesen Fall muss ich im Berechnungsprogramm mit dem entsprechenden Fräser die Zahnlücke erzeugen,
diese Lückenkontur über dxf als Werkzeug ins CAD übernehmen und dann eine Lücke
damit herstellen. Zum Schluss noch durch kreisförmige Musterung die restlichen Zähne erzeugen.
Da könnten noch ein paar Probleme mit der Teilung auftreten (bei großen Zähnezahlen).

Unterm Strich ein Workaround (wie es neudeutsch so schön heißt) wie er nicht besser sein könnte.
Da sollten sich die CAD-Macher im fernen Amerika doch eiligst mal eine brauchbare Lösung
einfallen lassen.
Das CAD muss dazu kein Berechnungstool für Zahnräder werden, es gibt auch die Möglichkeit
eine Schnittstelle zu den Berechnungsprogrammen zu schaffen. Das wäre ein echter Hammer für
die V13, mit dem ALIBRE zu einigen Konkurrenzprodukten aufschließen könnte.

------------------
Freundliche Grüße  Bernie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bernd,

Du erstellst Deine 2D Skizze/Maße und verwendest Basisfeatures um 3D Körper zu erstellen und das auf 6 Stellen nach dem Komma...

Wenn Du Vorschläge als Kunde zur Produktenticklung hast, sende diese bitte direkt an Alibre Inc., denn wie Du weißt, hat Deine Stimme mehr Gewicht.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

..... das ganze wäre wesentlich einfacher, wenn es mehr Berechnungsprogramme
geben würde, von den man gleich die 3D-Geometrie als verarbeitbares Objekt
übernehmen könnte.
Entweder sind diese Programme sehr teuer oder es werden nur Formate von CAD-Systemen
der Wettbewerber unterstützt.
Ich könnte hier eine Menge Produkte aufzählen, aber das soll man ja nicht.

------------------
Freundliche Grüße  Bernie

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ach, kein Problem Bernd, muss ja nicht gleich jeder wissen, dass wir z.B. die Schnittstelle zu MITCalc richtig "Klasse" finden würden..

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von bernie13:
... es gibt auch die Möglichkeit
eine Schnittstelle zu den Berechnungsprogrammen zu schaffen. Das wäre ein echter Hammer für
die V13, mit dem ALIBRE zu einigen Konkurrenzprodukten aufschließen könnte.

---

Das wird - so glaube ich - schon an den Lizenzkosten scheitern

------------------
Gruß aus Leverkusen
Micha Knipp
