Thema: eckige schraube (1117 mal gelesen)
|
Arneytic
Mitglied
   Beiträge: 48
Registriert: 27.07.2009
|
erstellt am: 09. Dez. 2009 18:47  <-- editieren / zitieren -->   Unities abgeben:
Guten Abend reine neugier... Wie konstruiert man ein Rechteck, welches sich um die eigene Achse dreht ? Ich habe 3 Skizzen gezeichnet 2 davon sind Rechtecke und die eine ist eine 3D Skizze. Die 2 rechteckigen Skizzen miteinander per Loft verbunden und als Leitkurve die 3D Skizze verwendet. Ich möchte aber nicht nur eine Leitkurve angeben, sondern mehrere. Sobald aber jede Ecke der 2 Rechtecken miteinander verbunden ist gibt AD eine Fehlermeldung aus, die Kanten müssen miteinander verbunden werden. Wie krieg ich das hin ? Darüber hinaus möchte ich evtl nicht nur eine volle Umdrehund sondern mehrere ? Wie mache ich das ? Mehrere Ebene ?
------------------
Philipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter
Moderator
Konstruktion & Support

Beiträge: 2288
Registriert: 17.02.2006 -> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11
|
erstellt am: 10. Dez. 2009 01:05 <-- editieren / zitieren --> Unities abgeben: Nur für Arneytic

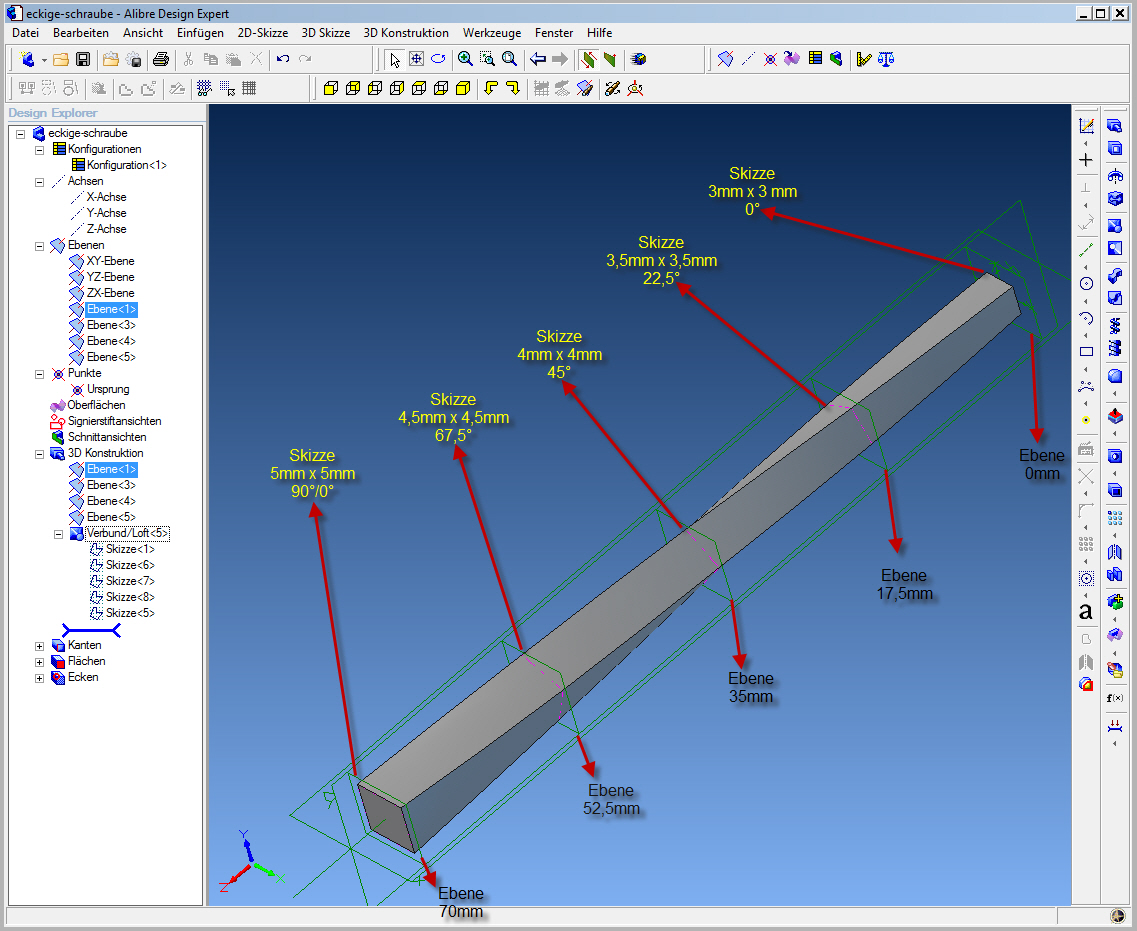

Hallo Philip, Ich habe die Maße aus Deinem Beispiel übernommen. Eine Seite 3mm x 3mm -> Abstand 70mm -> 5mm x 5mm.
Zuerst:
Ebenen erstellen:
0mm
17,5mm
35mm
52,5mm
70mm Danach auf jede Ebene eine Skizze:
3mm x 3mm -> 0°
3,5mm x 3,5mm -> 22,5°-> Drehung
4mm x 4mm -> 45° -> Drehung
4,5mm x 4,5mm -> 67,5° -> Drehung
5mm x 5mm -> 90°/0° Loft -> Ergebnis ->>> Gruß Ralf ------------------
www.alibre.info Suchfunktion
Fragen
Nettiquette Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arneytic
Mitglied
Beiträge: 48
Registriert: 27.07.2009
|
erstellt am: 10. Dez. 2009 09:05 <-- editieren / zitieren --> Unities abgeben:
Hallo Ralf Danke dir vielmals für die Lösung. Hätte mir eigentlich auch in den Sinn kommen müssen. Wie aber Zeichne ich ein Rechteck welches einen Winkel enthaltet ? Rechteck über drei Punkte ?
Linienwerkzeug ? ------------------
Philipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AndreasBo
Mitglied
TZ & Konstruktion
Beiträge: 861
Registriert: 16.11.2006 ********
Wenn am Anfang alles schief geht,
nenne es Version 1.0!
|
erstellt am: 10. Dez. 2009 09:11 <-- editieren / zitieren --> Unities abgeben: Nur für Arneytic
|
Arneytic
Mitglied
Beiträge: 48
Registriert: 27.07.2009
|
erstellt am: 10. Dez. 2009 09:17 <-- editieren / zitieren --> Unities abgeben:

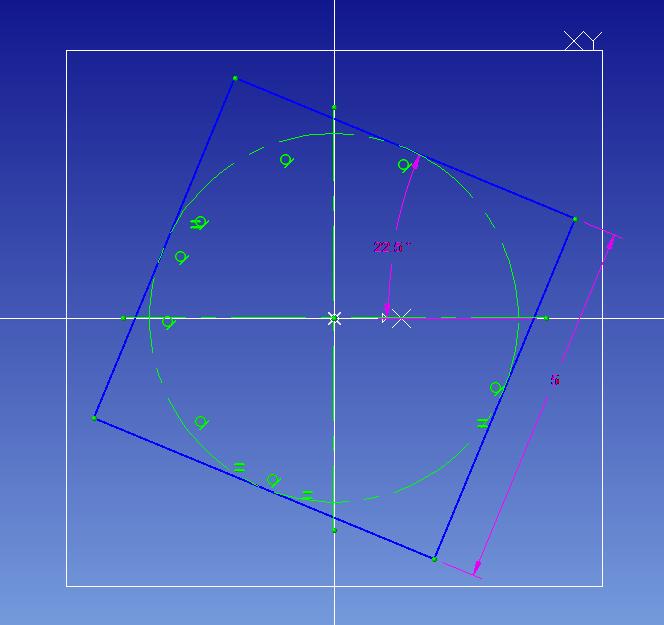

Hab es jetzt gerade mit einem N-Eck gemacht, klappt irgendwie noch besser. N-Eck -> Ecken 4 -> ungefähr Zeichnen nachher Winkel angeben von bsp. 22.5 ° Grüsse aus der kalten Schweiz ------------------
Philipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
petersilie03
Mitglied
Schlosser, Konstrukteur, Hausmann
Beiträge: 6
Registriert: 29.09.2009 Intel Core2Quad, 2,4 Ghz, 2GB Ram
NVIDIA Quadro FX1500
Win XP Prof. SP2
Space Traveler3
Alibre Design 11.2 Standard (ohne Wartung)
progeCAD 2008 Smart!
|
erstellt am: 16. Dez. 2009 09:31 <-- editieren / zitieren --> Unities abgeben: Nur für Arneytic

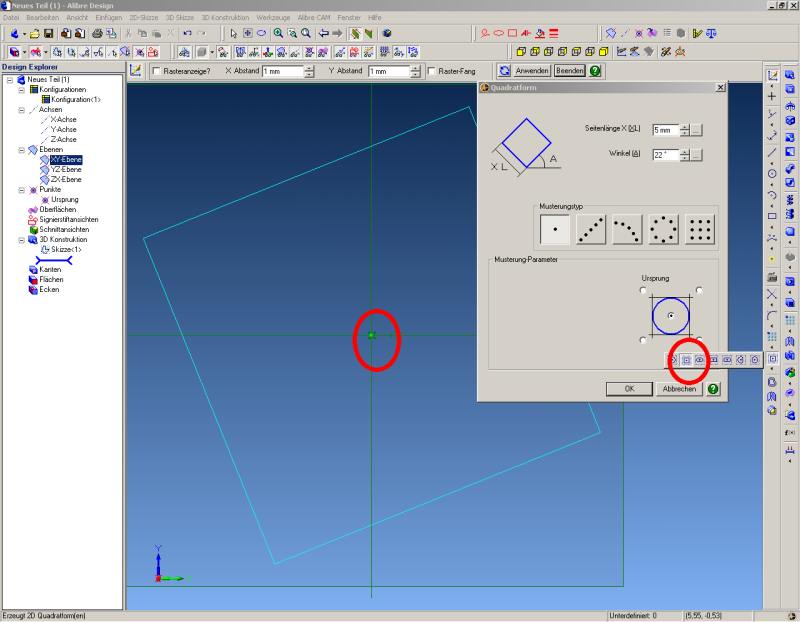

Hallo, was spricht eigentlich gegen die Funktion "Skizze Quadratform"? Nur aufpassen: Auch wenn man dabei den Ursprung "fängt", ist die ganze Sache noch lange nicht daran befestigt, ist aber mit ein paar Klicks nachzuholen. Später hat man mit Doppelklick auf die Skizze schnell wieder Zugriff auf die Dimensionen. Cord ------------------
Schöne Grüße aus Viet Nam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
