Autor Thema:  Baugruppe überprüfen (664 mal gelesen)
Arneytic
Mitglied



Sehen Sie sich das Profil von Arneytic an!   Senden Sie eine Private Message an Arneytic  Schreiben Sie einen Gästebucheintrag für Arneytic

Beiträge: 48
Registriert: 27.07.2009

erstellt am: 27. Nov. 2009 15:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Noppen_unterlage.rar


Hallo

Bin gerade an einem Teil das schlussendlich zusammengestecket werden kann.

Mein Problem:

Beim zusammenfügen in der Baugruppe sieht man ganz kleine überschneidungen , bin mir aber nicht sicher ob es überschneidungen sind.
Die abgerundeten Ecken sind immer 0.8mm und die Massen sind überall gleich gezeichnet.

Wie kann man dies genau überprüfen ?

freundliche Grüsse

------------------
Philipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 27. Nov. 2009 15:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arneytic 10 Unities + Antwort hilfreich




Hallo Phillip,

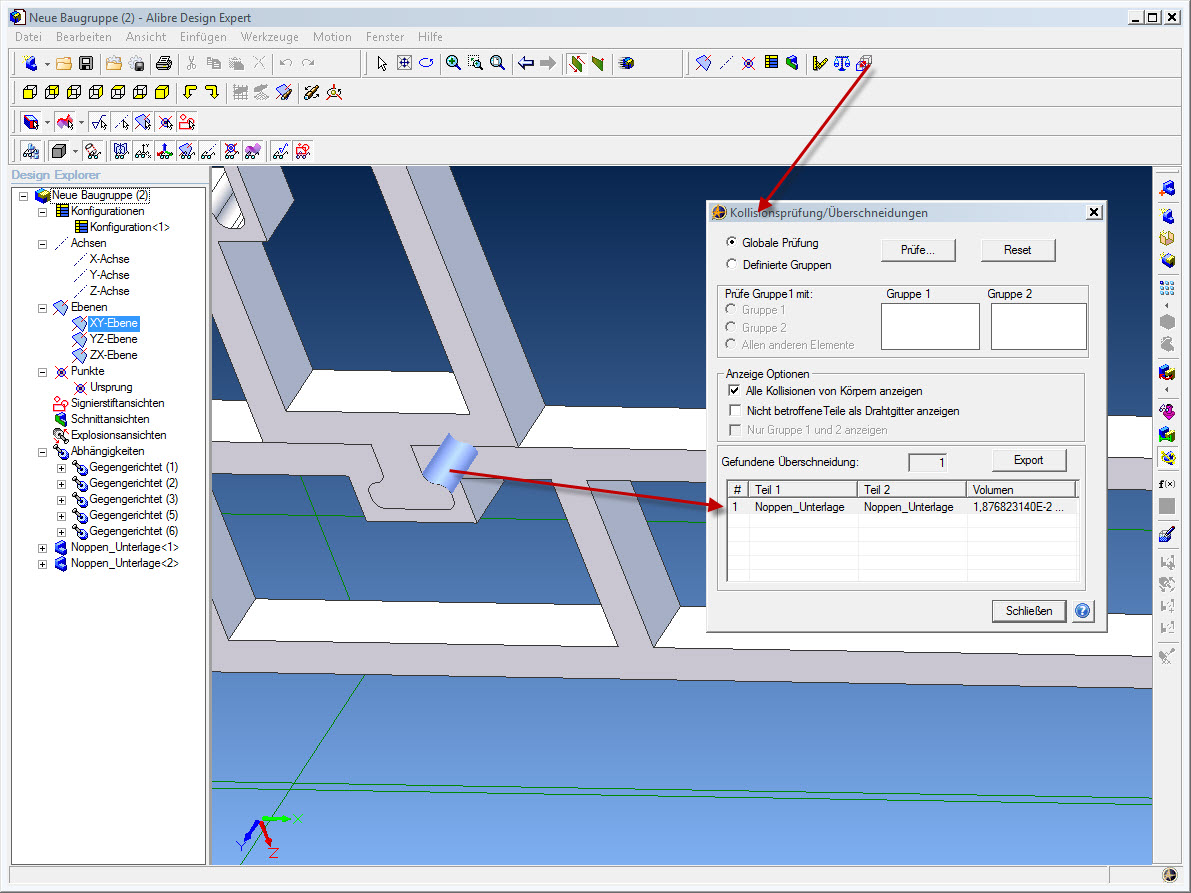

mit der Kollisionsprüfung kannst Du das überprüfen.

Anders als in Deiner Baugruppe, würde ich bei den verwendeten Profilen, die Beziehungen anders vergeben.

Beziehungen durch oder auf Referenzen, also Ebenen, Achsen, 3D Punkte..., sind einfacher zu bearbeiten und sollte sich die "Geo" eines Teils grundlegend ändern, bleibt die BG erhalten.

Wenn vorhandene "Flächen/Oberflächen" für den Aufbau der BG verwendet werden, besteht die Gefahr, dass nach dem Verändern der Fläche/Oberfläche, die interne Zuordnung`s-ID wechselt und dann gibt es Fehlermeldungen....

Gruß Ralf

------------------
www.alibre.info

Suchfunktion
Fragen
Nettiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

seppsche
Mitglied



Sehen Sie sich das Profil von seppsche an!   Senden Sie eine Private Message an seppsche  Schreiben Sie einen Gästebucheintrag für seppsche

Beiträge: 173
Registriert: 12.07.2006

Win-XP, Athl.64-3k, 1GB RAM, Alibre V2012, TC V10+V12 prof

erstellt am: 27. Nov. 2009 21:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arneytic 10 Unities + Antwort hilfreich


TutorialNoppenunterlage.pdf


Noppenbaugruppe.zip


Hi Philipp,
mir ist auch noch was aufgefallen - eigentlich sogar recht viel

Als Du die Noppenunterlage gezeichnet hast, hast Du Dir beim erstellen von Skizze<1> Gedanken zur Bezugsebene gemacht?
Bin mir nämlich im Zweifel, ob Du nicht besser die X-Y Ebene gnommen hättest.
Man kann zwar in der Baugruppe nachher alle Teile wieder beliebig ausrichten, gleichzeitig achte ich schon bei der Teileerstellung darauf, auf welcher Bezugsebene ich anfange, und wo die Z-Achse bei der Skizze<1> steht (meistens zu mir).
Beispiel: man kann einen Kirchturm in der Skizze auch auf dem Kopf erstellen und in der später Baugruppe entsprechend drehen.
Sinnvoller ist es aber sich zu Beginn eines Bauteils Gedanken zu machen, wo die Z-Achse hinzeigen soll.

Man kann sicher diskutieren, ob es sich gelohnt hätte, aber man sollte sich immer versuchen Symmetrien im Bauteil zu erkennen damit man sich das Konstruieren durch Spiegelungen erleichtern kann UND um Fehler durch versehentliche Falschbemassung zu verhindern (Stichwort Redundanzenverhinderung).

Übrigens sind deine Zapfenrundungen (R0,8mm) zu groß,  es sind nur 0,75 möglich (siehe Tutorial)

Lange Rede kurzer Sinn,
ich hab mir die Mühe gemacht und Dir in den letzen 2 Stunden ein Tutorial samt Beispieldatei erstellt - sonst wär ich eh nur vor der Glotze gehockt. So hab ich der Menschheit vor Weihnachten etwas Gutes getan
Zieh sie Dir rein, dann fällt Dir vieles wie Schuppen aus den Haaren- wirst sehen.

------------------
Gruß, Sepp

Ergänzung: die im PDF auf Seite 7 aufgestellte Behauptung eine Rundung mit 0,8mm wäre nicht möglich stimmt so nicht!

[Diese Nachricht wurde von seppsche am 30. Nov. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 27. Nov. 2009 21:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arneytic 10 Unities + Antwort hilfreich

Super Beitrag, Sepp.

Was mir u.a. sehr gut gefällt, Du hast ZUERST die Außenkontur des Profils erstellt (Skizze) und ausgetragen.
Danach das "Inneleben" als eigenständige Skizze...


------------------
www.alibre.info

Suchfunktion
Fragen
Nettiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

seppsche
Mitglied



Sehen Sie sich das Profil von seppsche an!   Senden Sie eine Private Message an seppsche  Schreiben Sie einen Gästebucheintrag für seppsche

Beiträge: 173
Registriert: 12.07.2006

Win-XP, Athl.64-3k, 1GB RAM, Alibre V2012, TC V10+V12 prof

erstellt am: 30. Nov. 2009 00:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Arneytic 10 Unities + Antwort hilfreich






Hallo Ralf,
vielen Dank für die Blumen

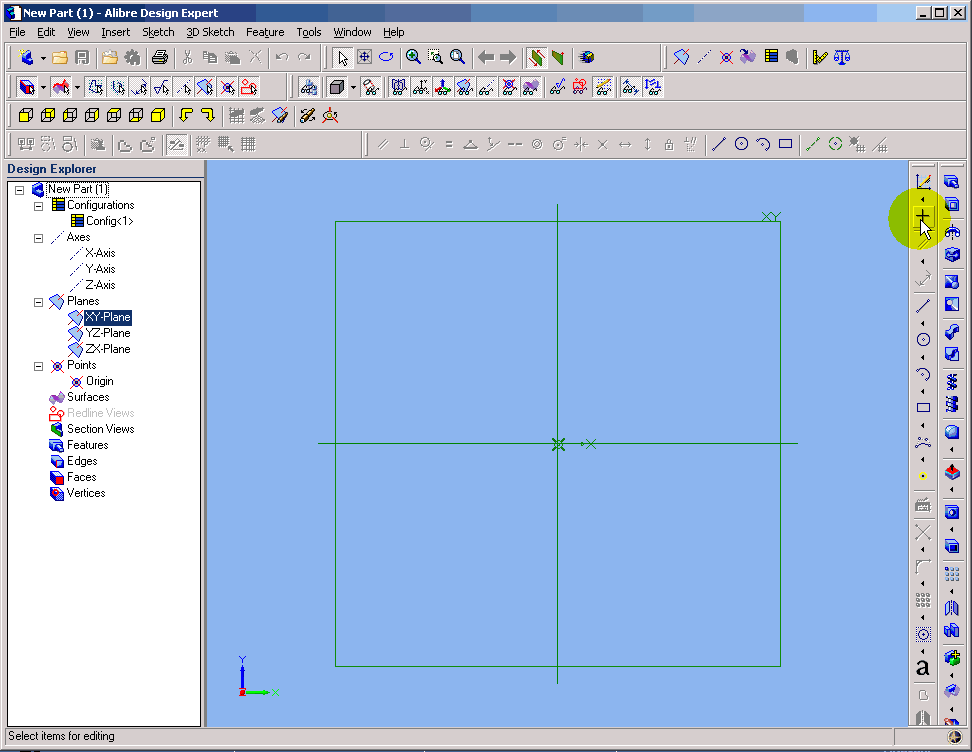

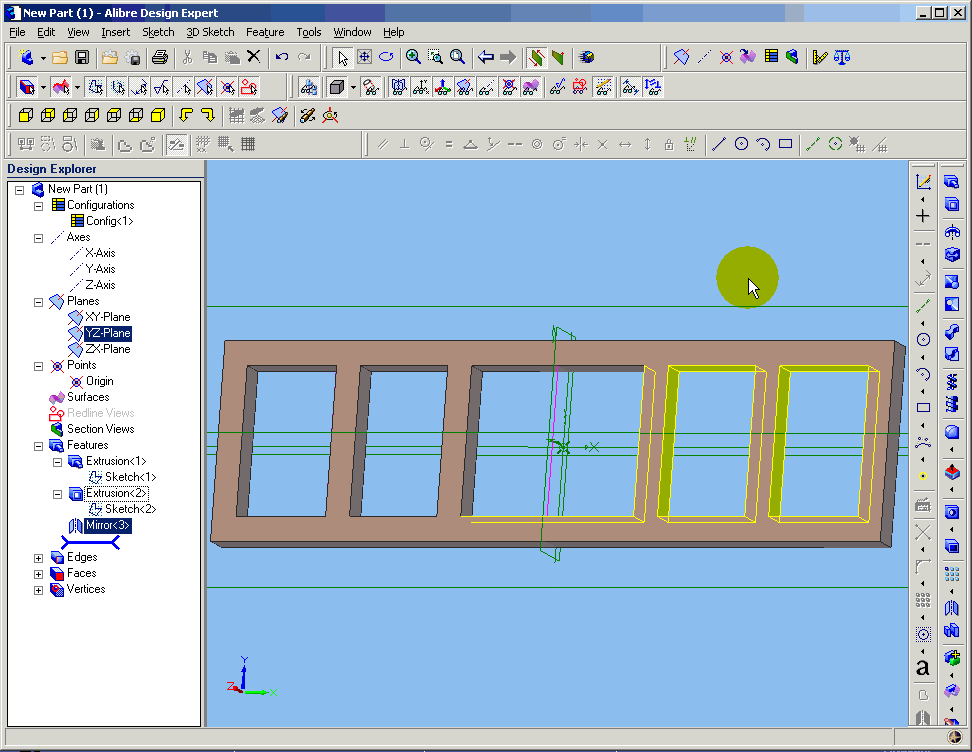

Ich habe noch etwas mit Camtasia herumspielen wollen und das Erstellen des Bauteils als animierte Gif in 2 Teilen abgespeichert. Mal sehen, ob ich den Anhang hochgeladen kriege.
