Thema: Exctrusion mit Winkel (1211 mal gelesen)
|
Arneytic Mitglied
Beiträge: 48 Registriert: 27.07.2009
|
erstellt am: 19. Nov. 2009 16:42 <-- editieren / zitieren --> Unities abgeben:
Hallo Zusammen Kurze Frage aber evtl langer Weg Ich blicke einfach nicht durch, wieso Alibre mir diese Lösung wiedergibt Problem: (Siehe Anhang) 1 Ich mache auf einer gerade Fläche einen Schnitt von 1.8mm 2 Im Innern des Schnittes soll nun einen Körper entstehen der 1.8mm hoch ist, mit einem Winkel von 30°. Das Resultat (Siehe Anhang) zeigt nun eine leichte erhöhung des Körpers, nicht aber die 1.8mm. Wieso ? Klar ich könnte nachträglich eine abkanntung vornehmen, dies möchte ich aber alles lieber in einem Schritt machen. Freundliche Grüsse Philipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
weimerv Mitglied Konstrukteur
Beiträge: 252 Registriert: 01.02.2005 Alibre Design Expert V11.2 Catia V5 UG NX5 Pro/E WF4
|
erstellt am: 19. Nov. 2009 19:46 <-- editieren / zitieren --> Unities abgeben: Nur für Arneytic
Hallo Philipp, im Anhang eine mögliche Lösung. (Leider in V12) Habe zunächst die Skizze der Austragung so bereinigt, daß nur noch ein Körper erstellt wird. Dieser ist dann OK. Anschließend habe ich den einzelnen Körper gemustert. Diese Vorgehensweise würde ich auch für die Vertiefungen vorschlagen. Das spart Zeit beim Skizzieren und das Fehlerpotential bleibt überschaubar. Gruß ------------------ Volker www.weimer-cad.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arneytic Mitglied
Beiträge: 48 Registriert: 27.07.2009
|
erstellt am: 20. Nov. 2009 10:52 <-- editieren / zitieren --> Unities abgeben:
tausend und einen dank nun hab ich auch 12.0 was ich aber noch nicht verstehe, wieso klappt es nur wenn man einen körper erstellt und dann mustert ? es sollte doch auch auf meine weise gehen ? grüsse aus der schweiz ------------------ ________________ Philipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
seppsche Mitglied
Beiträge: 173 Registriert: 12.07.2006 Win-XP, Athl.64-3k, 1GB RAM, Alibre V2012, TC V10+V12 prof
|
erstellt am: 21. Nov. 2009 15:40 <-- editieren / zitieren --> Unities abgeben: Nur für Arneytic

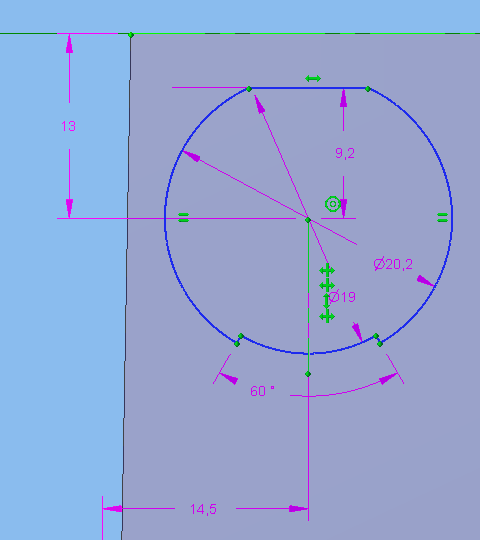

Hallo Philipp, erklären kann ich Dir den Fehler bei der Extrusion<5> nicht, er hängt aber mit dem schrägen Winkel -30° zusammen- bei 0° stimmt's. Generell machst Du aber m.E. zwei typische Anfängerfehler (sihe Bilder): a.) unübersichtliche Skizzen - im ersten Bild sieht es übersichtlicher aus. b.) Wie Volker das auch geschrieben hat, macht man einen Ausbruch fertig und generiert die restlichen wenn immer möglich im nächsten Schritt mittels linearer Musterung. ------------------ Gruß, Sepp
[Diese Nachricht wurde von seppsche am 21. Nov. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arneytic Mitglied
Beiträge: 48 Registriert: 27.07.2009
|
erstellt am: 27. Nov. 2009 14:52 <-- editieren / zitieren --> Unities abgeben:
Hallo Seppsche Ich hab mir diesen Trick gemerkt, betreff Musterung. Sobald ich aber mehrere Musterungen mache ist die Kiste so dermassen langsam das man unterdessen locker einen Cafe trinken kann. Was kann man gegen so viele Musterungen tun ? Ich hatte die Musterungen ausgeblendet, aber er berechnet Sie manchmal auch wenn man nicht F5 klickt. Ausblenden ist aber auch nicht immer die optimalste Lösung.... Da muss es doch irgendwelche Möglichkeiten geben ? Danke
------------------ Philipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
seppsche Mitglied
Beiträge: 173 Registriert: 12.07.2006 Win-XP, Athl.64-3k, 1GB RAM, Alibre V2012, TC V10+V12 prof
|
erstellt am: 27. Nov. 2009 18:08 <-- editieren / zitieren --> Unities abgeben: Nur für Arneytic
Hi Philipp, Zitat: Was kann man gegen so viele Musterungen tun ?
Ja, Musterungen bringen Alibre schnell zum Erliegen- könnte mir aber vorstellen dmait haben auch teurere Systeme zu kämpfen. Es gibt verschiedene Ansätze: a.) oft reicht es, wenn man die Musterung nur ein paar Mal wiederholt und sich den Rest "denkt". Bestes Beispiel hierfür ist ein Lochblech oder Gitterrost, aber auch bspw. ein Zahnrad. Da langen ein paar Löcher, bzw. Zähne durchaus. b.) man kann die Musterung zweimal direkt untereinander machen - einmal komplett und langsam fürs Präsentieren, und einmal mit wenigen Wiederholungen für's Arbeiten. Durch wechselseitiges Ausblenden kann man dann sozusagen zwischen den beiden Modi hin- und herschalten. Ach ja, um die Thematik Spiegeln gings auch in dem Fred, dort hab'sch ne kleine Anleitung geschrieben: http://ww3.cad.de/foren/ubb/Forum333/HTML/000668.shtml#000020
