Hallo Experten, ich möchte eine elegante Lösung zur Erzeugung von Wellfedern finden.
Die wenigen Eingangsgrößen sind:
Außendurchmesser, Innendurchmesser, Höhe, Blechdicke, Anzahl der Wellen.
Z.B. 55 , 50 , 4.5 , 0.3 , 4 Geht das am besten über die Sweep-Funktion oder über die Parameter-Liste?
Oder gibt es eine ganze andere Möglichkeit? ------------------
Freundliche Grüße Bernie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp
Moderator
Werkzeugmacher

Beiträge: 1801
Registriert: 06.06.2001 Lenovo P15
Windows 11 Pro
Inventor 2025
Vault Pro 2025
SpacePilot Pro
---
Lenovo P53
Windows 10 Pro
SpaceNavigator
Alibre Design Expert V27
KeyShot 8
|
erstellt am: 21. Okt. 2009 22:10 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
Hallo Bernie, ich würde das über eine Helix (Windung (1/8) & Steigung (4,5)), spiegeln und kreisförmige Anordnung versuchen. ------------------
Gruß aus Leverkusen
Micha Knipp [Diese Nachricht wurde von Micha Knipp am 21. Okt. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter
Moderator
Konstruktion & Support
Beiträge: 2288
Registriert: 17.02.2006 -> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11
|
erstellt am: 21. Okt. 2009 22:32 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
|
Micha Knipp
Moderator
Werkzeugmacher
Beiträge: 1801
Registriert: 06.06.2001 Lenovo P15
Windows 11 Pro
Inventor 2025
Vault Pro 2025
SpacePilot Pro
---
Lenovo P53
Windows 10 Pro
SpaceNavigator
Alibre Design Expert V27
KeyShot 8
|
erstellt am: 21. Okt. 2009 22:39 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
|
Micha Knipp
Moderator
Werkzeugmacher
Beiträge: 1801
Registriert: 06.06.2001 Lenovo P15
Windows 11 Pro
Inventor 2025
Vault Pro 2025
SpacePilot Pro
---
Lenovo P53
Windows 10 Pro
SpaceNavigator
Alibre Design Expert V27
KeyShot 8
|
erstellt am: 22. Okt. 2009 06:19 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
|
weimerv
Mitglied
Konstrukteur
Beiträge: 252
Registriert: 01.02.2005 Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4
|
erstellt am: 22. Okt. 2009 19:50 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13

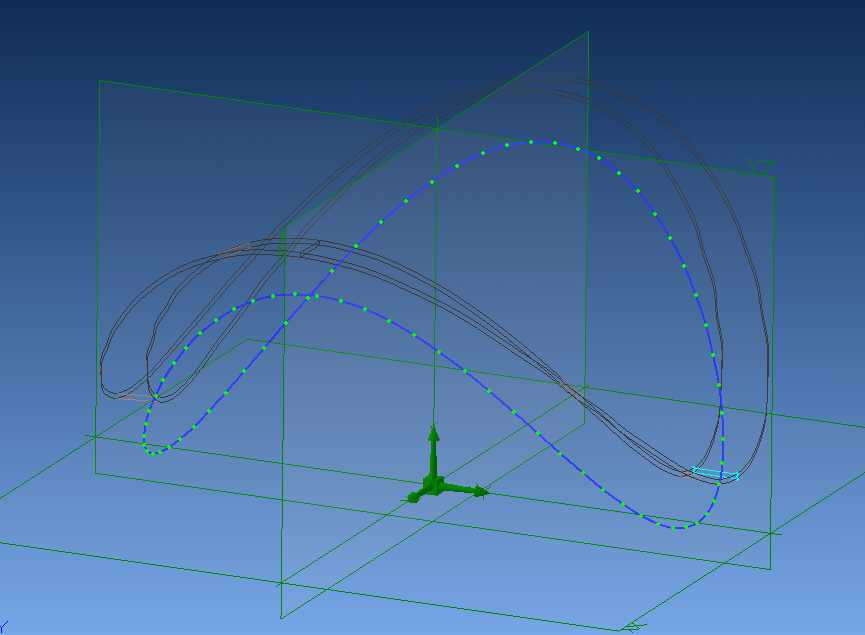

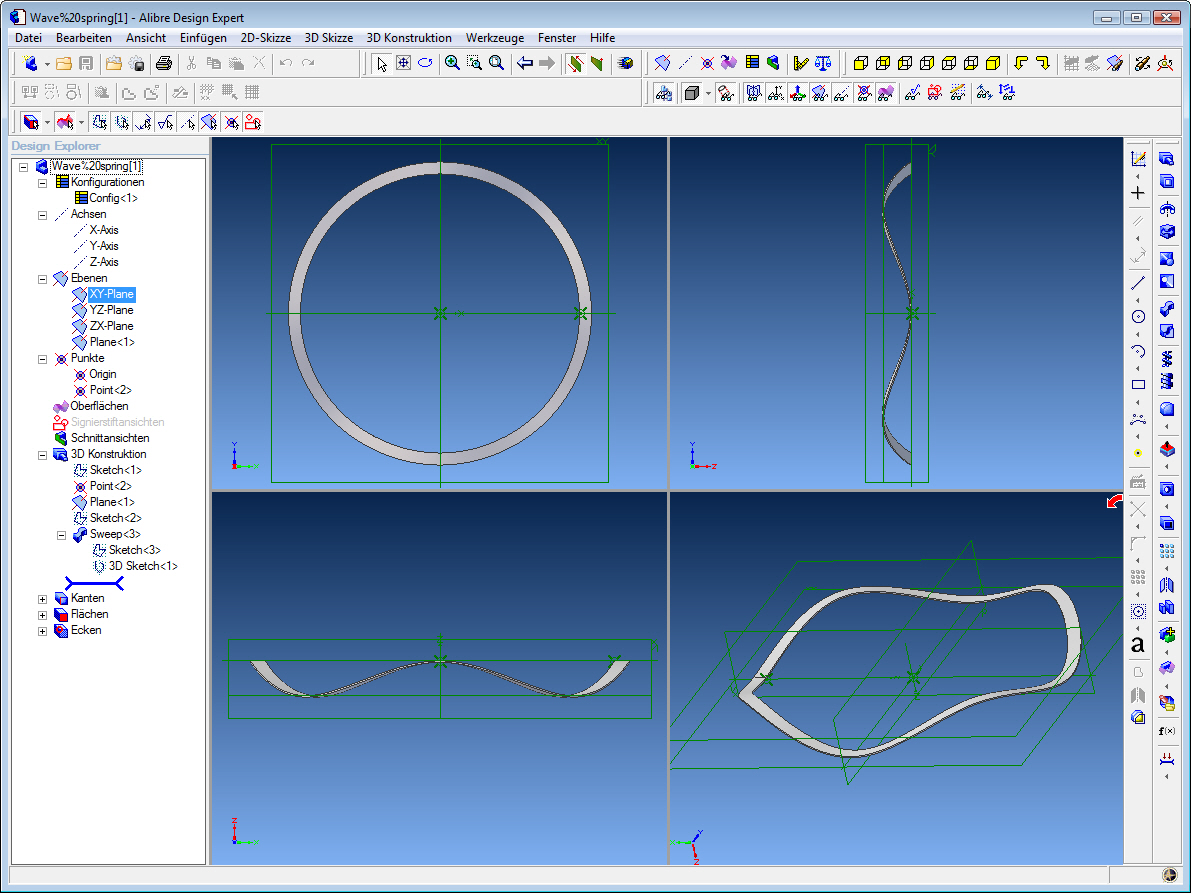

Hallo Bernie, ich habe zunächst die Punkte für eine Leitkurve mit EXCEL berechnet.

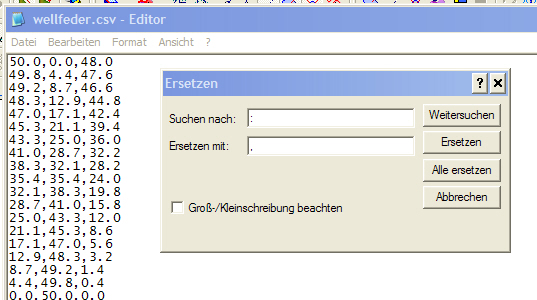

Danach die Tabelle im Format *.csv abgespeichert und die so erzeugten Koordinaten in eine 3D Skizze eingelesen. 3D Skizze->Geometrie->Import aus Datei. Das Bearbeiten der CSV-Datei hat zugegebenermaßen etwas Zeit in Anspruch genommen  Das Profil habe ich dann einfach mal so reingezeichnet (2D Skizze) und aus den beiden Skizzen einen Speep erstellt. Ach ja, natürlich können die Parameter in der ersten Reihe der Tabelle verändert werden. Gruß ------------------
Volker
www.weimer-cad.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bernie13
Mitglied
Maschinenbauer
Beiträge: 70
Registriert: 01.03.2008 Intel Core i7-6700K,
Nvidia GeForce GTX 970,
Win 10,
Alibre Design 2017.1
|
erstellt am: 22. Okt. 2009 20:39 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, ich bin begeistert von Euerm Engagement, vielen Dank für die prompte Unterstützung.  Die Dateien von Ralf und Volker kann ich leider mit meiner V 11.2 nicht öffnen, das ist
schade, aber sämtliche Lösungsvorschläge sind klasse und verwertbar. Dafür geb ich eine Runde U's aus. Ralf, bis wann wird eine Freigabe für die V12 von O-Punkt kommen?  ------------------
Freundliche Grüße Bernie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| |
Ralf Schrödter
Moderator
Konstruktion & Support
Beiträge: 2288
Registriert: 17.02.2006 -> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11
|
erstellt am: 22. Okt. 2009 21:18 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
Hallo Bernie, Offiziell empfehlen wir erst nach dem ersten SP.
Das SP1 kommt voraussichtlich/angeblich Ende "Herbst",
wann auch immer der Herbst in den Staaten endet...  Natürlich hast Du als Wartungskunde das Recht die aktuelle Version zu installieren und zu nutzen,
ich habe bisher noch keine dicken Dinger "gehört" oder im US Forum gelesen. Einen Hinweis noch, Sepp, Dieter, Kraut, Volker und andere User, (mich eingeschlossen),
haben kein Problem im US Forum mit diversen anonymen Supportern, sorry Usern zu "diskutieren"... wirklich nicht. Es gibt natürlich auch eine elegante Lösung für Kunden mit schwachen Nerven: Alibre suggestions
http://feedback.alibre.com/pages/16127-alibre-design-suggestions Bitte dort anmelden und entweder 10 Punkte vergeben oder eigene Vorschläge starten.
Ihr werdet erstaunt sein, wie wenig Verbesserungen im 2D Bereich vorgeschlagen werden.
Wer nicht auf englisch posten will, kein Problem, postet in deutscher Sprache. Beste Grüße
Ralf
------------------
www.alibre.info
Suchfunktion
Fragen
Nettiquette Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
