Thema: Senkschrauben plazieren (999 mal gelesen)
|
bernie13 Mitglied Maschinenbauer
Beiträge: 70 Registriert: 01.03.2008 Intel Core i7-6700K, Nvidia GeForce GTX 970, Win 10, Alibre Design 2017.1
|
erstellt am: 16. Okt. 2009 17:23 <-- editieren / zitieren --> Unities abgeben:

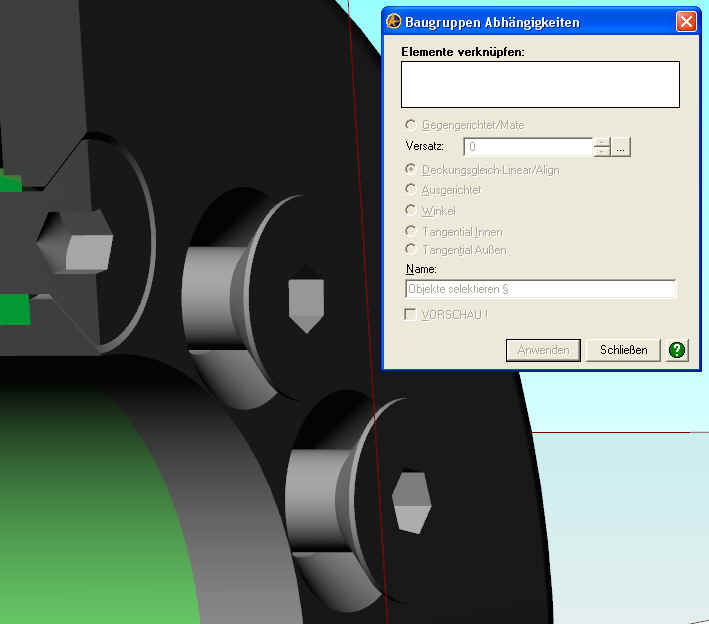

Hallo Alibre-Profis, ich hab ein kleines Problem beim korrekten Plazieren von Senkschrauben (DIN EN ISO 10642, alt DIN 7991). Auf dem angehängten Bild ist die übliche Vorgehensweise über "Baugruppen Abhängigkeiten" dargestellt. Wie bringe ich die beiden schrägen Flächen spielfrei zueinander ohne tricksen zu müssen? Auf den Trick bin ich gespannt!!
------------------ Freundliche Grüße Bernie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
d-space Mitglied User
Beiträge: 72 Registriert: 10.10.2009 Win 8.1 /64bit Alibre V16 SWX 2012 KeyShot v4
|
erstellt am: 16. Okt. 2009 17:46 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
|
bernie13 Mitglied Maschinenbauer
Beiträge: 70 Registriert: 01.03.2008 Intel Core i7-6700K, Nvidia GeForce GTX 970, Win 10, Alibre Design 2017.1
|
erstellt am: 16. Okt. 2009 18:37 <-- editieren / zitieren --> Unities abgeben:
Hallo Dieter, vielen Dank für den Hinweis. So kann man's natürlich machen. Ich suche aber nach einer einfachen Möglichkeit, ein Normteil zu plazieren. Ich möchte ungern für einen Flansch mit 20 Schrauben neue Hilfs-Linien und -Ebenen erzeugen. Vielleicht bietet Alibre ja doch ein entsprechendes Feature an oder es wird höchste Zeit, dass die Box "Baugruppen Abhängigkeiten" ergänzt wird. ------------------ Freundliche Grüße Bernie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
d-space Mitglied User
Beiträge: 72 Registriert: 10.10.2009 Win 8.1 /64bit Alibre V16 SWX 2012 KeyShot v4
|
erstellt am: 16. Okt. 2009 18:47 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
Hallo Bernie, Du musst in diesem Fall keine Ebenen erzeugen, sondern nur die Referenzgeometrie einer Schraube einblenden. Weißt Du wie das geht? Baugruppe - Rechte Maustaste im Design Explorer - Referenzgeometrie anzeigen Eine Schraube platzieren und kreisförmig anordnen. Zitat: Vielleicht bietet Alibre ja doch ein entsprechendes Feature an oder es wird höchste Zeit, dass die Box "Baugruppen Abhängigkeiten" ergänzt wird.
Vielleicht ist das Feature schon vorhanden und Du hast es nur noch nicht bemerkt? Auto Abhängigkeit oder Quick Constraint Mode Gruss Dieter [Diese Nachricht wurde von d-space am 16. Okt. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bernie13 Mitglied Maschinenbauer
Beiträge: 70 Registriert: 01.03.2008 Intel Core i7-6700K, Nvidia GeForce GTX 970, Win 10, Alibre Design 2017.1
|
erstellt am: 16. Okt. 2009 18:55 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 16. Okt. 2009 18:59 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
Zitat: Original erstellt von bernie13: Ich möchte ungern für einen Flansch mit 20 Schrauben neue Hilfs-Linien und -Ebenen erzeugen.
Hallo Bernie, das brauchst Du auch nicht. Zwei Abhängigkeiten reichen. Wähle Gewinde und Bohrungsmantel und vergebe "Deckungsgleich linear". Dann wähle die Senkung und anschließend den Kegel des Kopfes und vergebe "Tangential innen" und fertig. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bernie13 Mitglied Maschinenbauer
Beiträge: 70 Registriert: 01.03.2008 Intel Core i7-6700K, Nvidia GeForce GTX 970, Win 10, Alibre Design 2017.1
|
erstellt am: 16. Okt. 2009 22:27 <-- editieren / zitieren --> Unities abgeben:

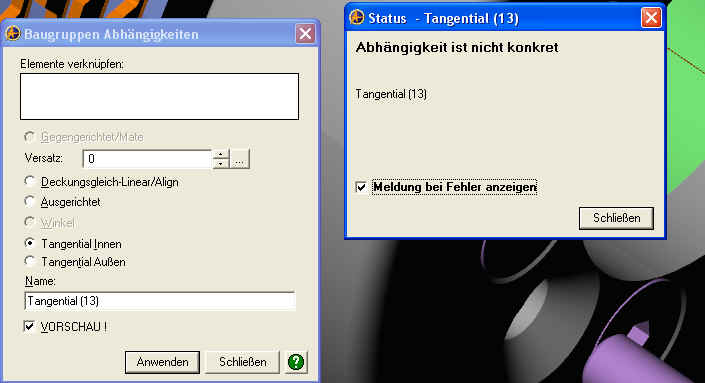

Hallo Micha, vielen Dank, dass Du mein bisheriges Vorgehen bestätigt hast. Ich hab auch den Fehler gefunden: Ich muss den Flansch unabsichtlich ganz minimal verdreht gehabt haben und so konnte die "tangential innen-Beziehung" nicht generiert werden. Deswegen kam immer die beigefügte Meldung - siehe Bild. Zunächst hab ich alles nochmals zueinander linear ausgerichtet .... dann hat's funktioniert. Vielen Dank an alle Helfer. ------------------ Freundliche Grüße Bernie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Kraut Mitglied
Beiträge: 34 Registriert: 05.11.2008 Intel 2x3 GHz Vista 64 Bit FX 3700 6 GB RAM Alibre V6-14 Exp Rhino 4
|
erstellt am: 16. Okt. 2009 23:00 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
Hallo Bernie, In Deinem Dialogfenster sind keine Beziehungen zu sehen. Deshalb kann es die Verdrehung nicht gewesen sein. Wie Micha oder Dieter... Schraube...neue Achse oder die Ref. Achse... linear zur Bohrung Tangential innen Schraube Kreisförmig anordnen Max. ne Minute, aber nicht länger... Schönes WE vom Kraut Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 17. Okt. 2009 17:36 <-- editieren / zitieren --> Unities abgeben: Nur für bernie13
Zitat: Original erstellt von bernie13: Ich muss den Flansch unabsichtlich ganz minimal verdreht gehabt haben und so konnte die "tangential innen-Beziehung" nicht generiert werden.
Hallo Bernie, das kann nicht der Grund gewesen sein. Möglicherweise hast Du nicht eine Fläche, sondern eine Kante ausgewählt. Das würde dann nicht gehen. Oder aber zunächst nicht linear ausgerichtet; das kann auch Probleme geben. Einfach nochmal testen und der Ursache auf den Grund gehen. ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bernie13 Mitglied Maschinenbauer
Beiträge: 70 Registriert: 01.03.2008 Intel Core i7-6700K, Nvidia GeForce GTX 970, Win 10, Alibre Design 2017.1
|
erstellt am: 17. Okt. 2009 20:19 <-- editieren / zitieren --> Unities abgeben:
Hallo Micha, es war die lineare Ausrichtung der Schrauben (9 von 10). Deswegen hat es bei einer Schraube funktioniert und bei den anderen nicht. Diese 9 hatte ich linear auf die dahinter liegenden Gewinde ausgerichtet. Der Träger und der zu verschraubende Deckel waren leicht gegeneinander verdreht. Jetzt ist alles wie es sein muss. Grüße nach Leverkusen ------------------ Freundliche Grüße Bernie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
