Das spiegeln eines 3D-Bauteiles ist mir soweit gelungen. Nun möchte ich aber das gespiegelte Teil in einem separaten File abspeichern. Ist dies überhaubt möglich? Wenn ja, dann kann mir sicher jemand von euch weiterhelfen. Bedanke mich jetzt schon für euere Hilfe.
Gruss Ueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Hansueli,

1)
- 3D Teil erstellen -> Datei -> Speichern unter...(Teil rechts)
- 3D Teil spiegeln -> Datei -> Speichern unter...(Teil links)

Oder:

2)
- 3D Teil erstellen -> Datei -> Speichern unter...(Teil re-li)
- Konfiguration 1 Teil links
- Speichern
- Konfiguration 2 Teil rechts
- Speichern

Gruß Ralf

------------------
www.alibre.info

Suchfunktion
Fragen
Nettiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Ralf
Vielen Dank für deine rasche Antwort. Vieleicht habe ich mich nicht optimal ausgedrückt, auf jeden Fall habe ich das nicht kapiert. Also 2.er Versuch: Ich zeichne ein 3D-Teil, dann mache ich mit etwas abstand eine neue Ebene und spiegle das gemachte Teil über die neue Ebene. Jetzt habe ich ein linkes und ein rechtes Teil, die ich aber leider nicht trennen kann - und das ist mein Problem. Solange ich die Teile nicht einzel habe wird mein Vorhaben nicht möglich sein, es sei denn, ich wäre total falsch vorgegangen. Zum besseren Verständnis noch das .jpg
Gruss Hansueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

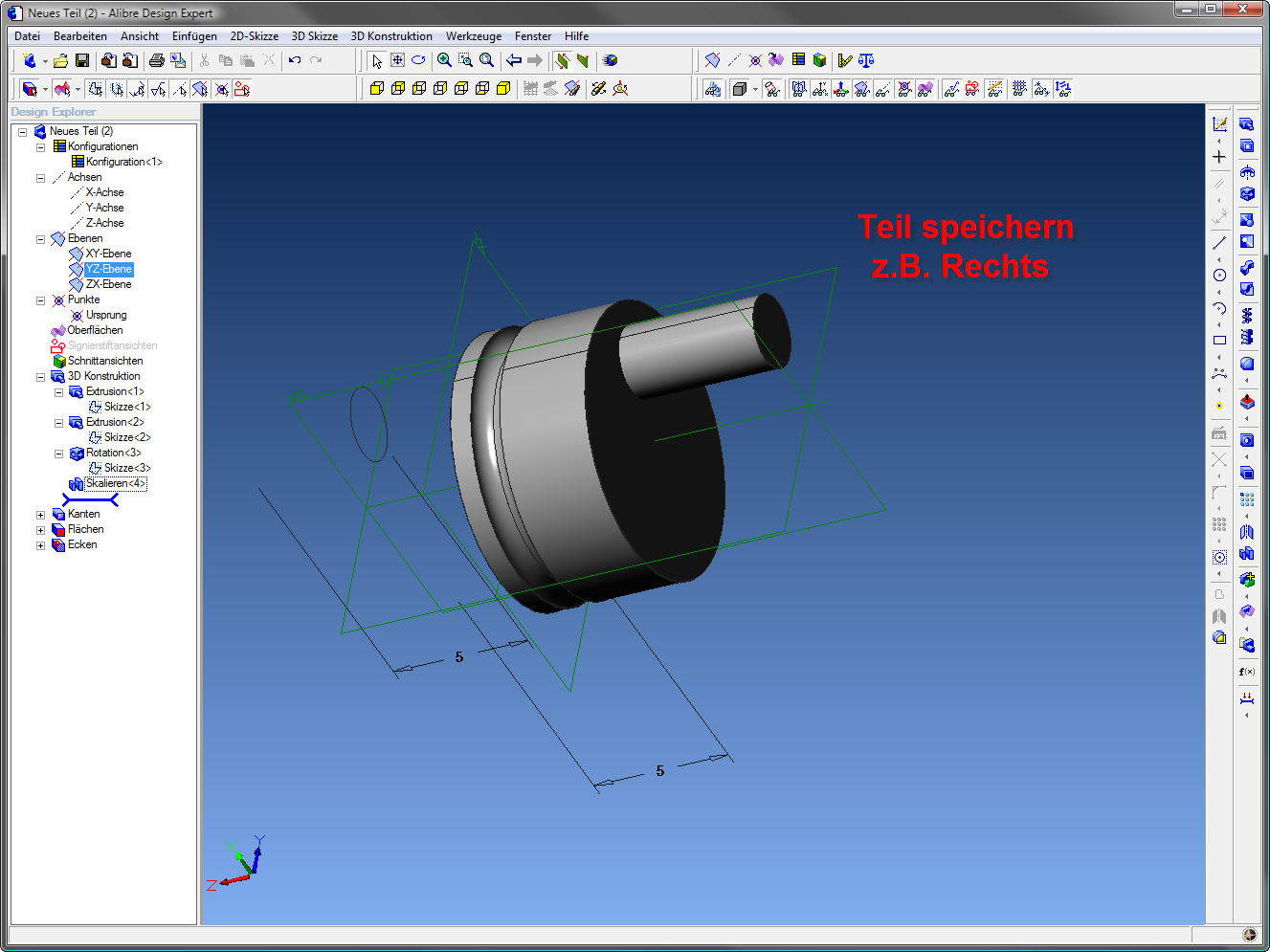

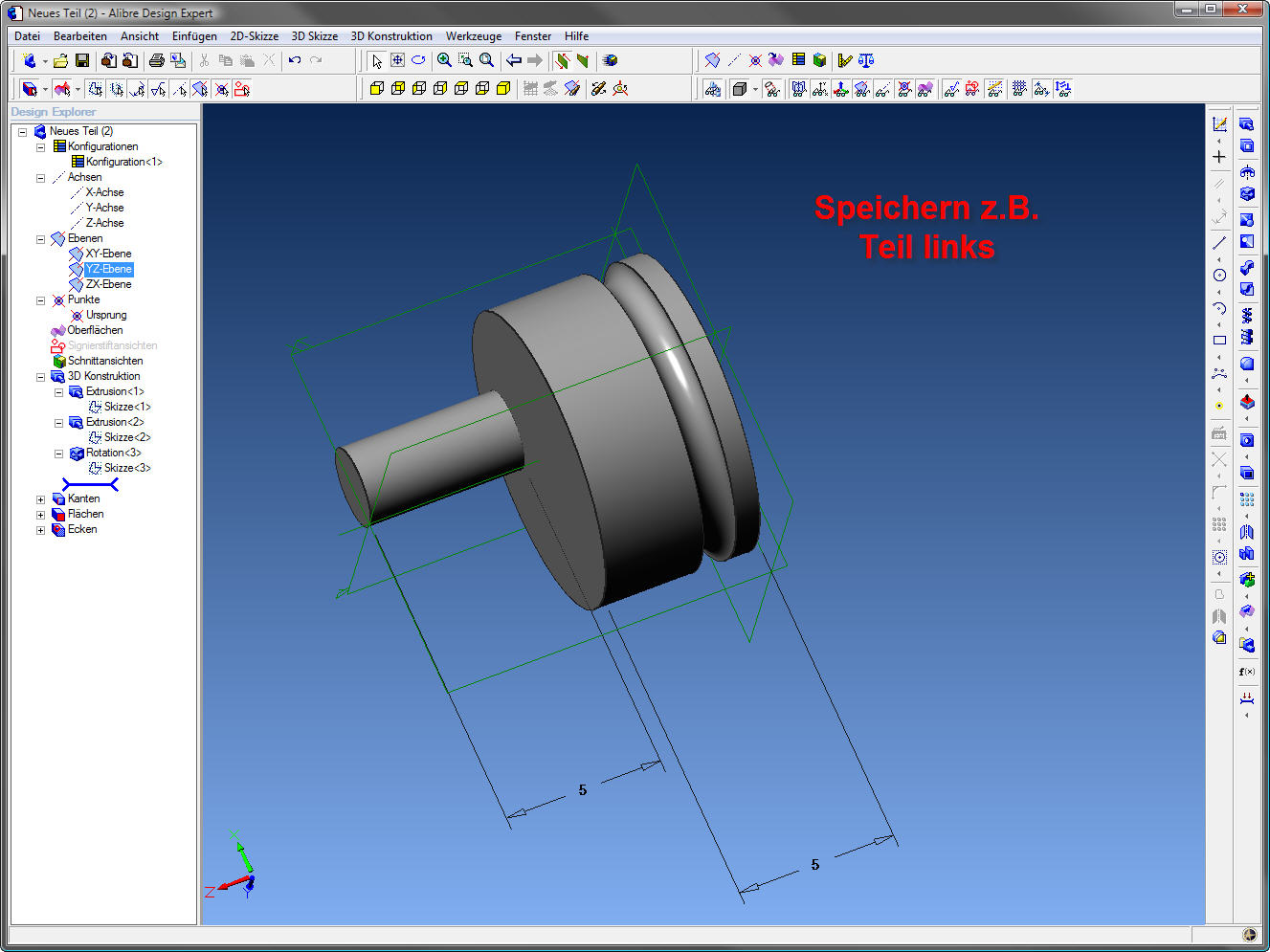

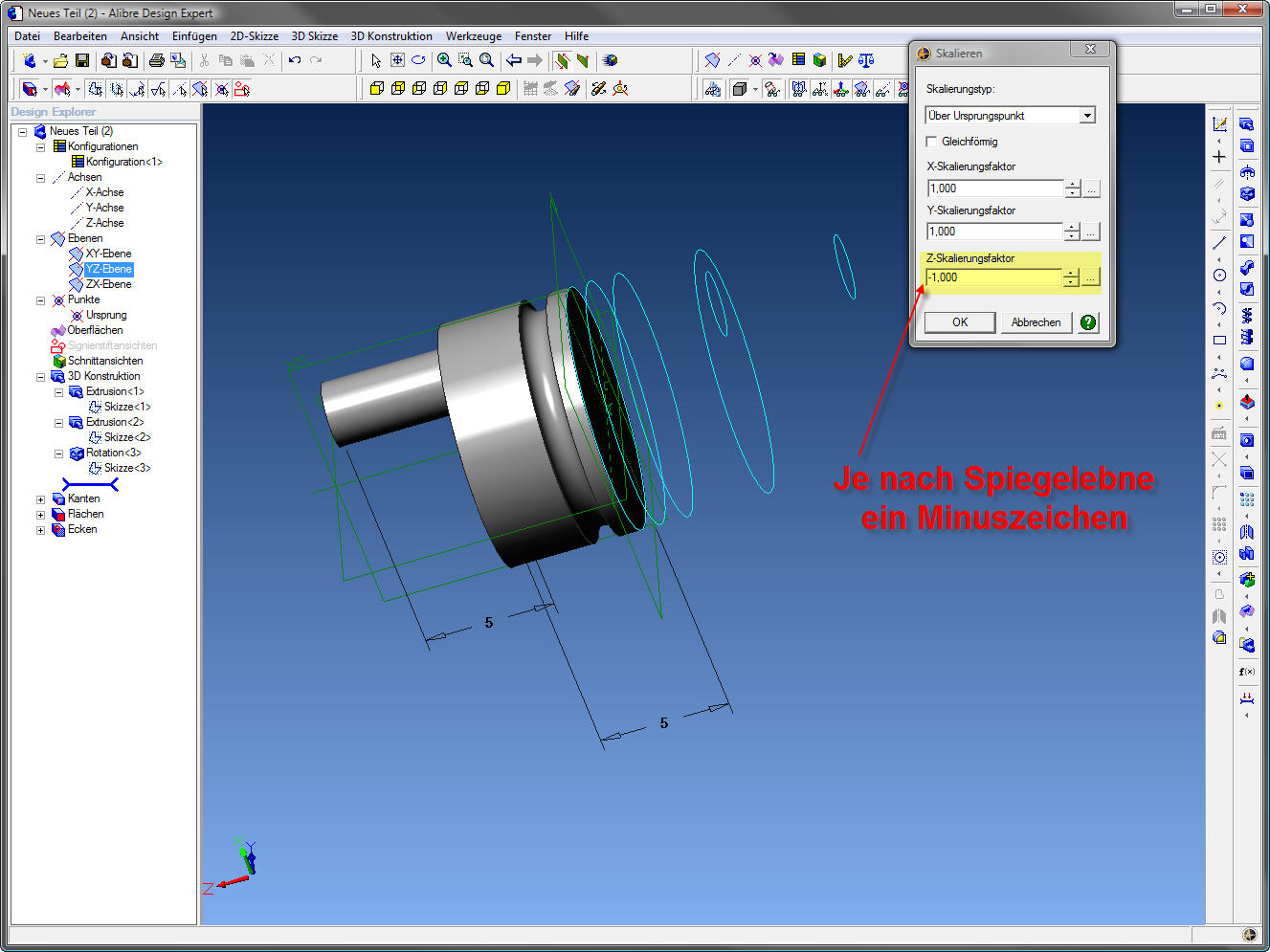

3D-Teil-1.jpg 3D-Teil-2.jpg 3D-Teil-3.jpg

Hallo Hansueli,

Jetzt habe ich verstanden.
Du hast zum Spiegeln die Funktion:
3D Konstruktion ->Konstruktionselement spiegeln...benutzt

Mit dieser Funktion kann man einzelne 3D "Features"/Konstruktionselemente spiegeln.

Um das gesamte 3D Teil zu spiegeln benutze bitte die Funktion:
3D Konstruktion -> Skalieren X,Y,Z/Spiegeln -1...

Damit wird das gesamte 3D Teil gespiegelt.
Nach dem Speichern der Dateien: "Links" und "Rechts" wurden zwei Teile erstellt.

Gruß Ralf

------------------
www.alibre.info

Suchfunktion
Fragen
Nettiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf
Mein Kompliment für deine Erklärung - besser kann man das wirklich nicht machen, vielen Dank. Wollte die Sache gleich ausprobieren, aber es funktionierte bei mir um alles in der Welt nicht. Es wurde einfach kein gespiegeltes Teil angezeigt - nur ein Teil der Umrisse. Ich wurde schon bald wahnsinnig und probierte -und probierte, bis ich dann mal auf die Idee kam, die Radien an den Kanten weg zu machen - und siehe da, dann ging es auch bei mir. Anscheinend macht man die Kosmetik (Radien) besser am Schluss.

Nochmals ganz herzlichen Dank für deine vorbildliche Unterstützung.

Gruss Hansueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Hansueli,

Schau, auch mit Verrundungen möglich:



Gruß Ralf

------------------
www.alibre.info

Suchfunktion
Fragen
Nettiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

[offtopic]

Hallo Ralf,
schöne Demonstration.

Gruß Jörn

[/offtopic]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf
Dieses "lebende" Beispiel übertrifft natürlich alles!
Habe nochmals geübt an meinem 3D-Teil - und wie du sagtest, es ging dann auch bei mir mit Radien. Aber irgendwie habe ich einfach immer noch Probleme mit diesem Fenster, denn ich habe noch immer nicht eindeutig herausgefunden, wo man ein Minus eingeben muss - oder auch nicht, damit die gewünschte Vorschau angezeigt wird. Zudem erstaunt mich, dass das zu spiegelnde Teil nach dem spiegeln nicht mehr vorhanden ist. Ich denke da an Fälle, wo danach beide Seiten als Gesamtes erwünscht wären - oder wie siehst du das?

Vielen Dank!  Gruss Hansueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Hansueli,

Im 3D CAD gibt es X Y Z
In diese Richtungen kannst Du, wie im Dialog gezeigt, spiegeln.
Das Minuszeichen jeweils dort, vor der gewünschten Achse/Richtung  eingeben.

Die gewünschte Vorschau wird bei jeder Eingabe angezeigt.

Solltest Du noch nicht so viele Erfahrungen im 3D Raum haben:
Ein Test mit der Eingabe z.B. bei X -> mit dem Minuszeichen,
zeigt Dir auch die Skizzenvorschau.
Danach kannst Du das Minuszeichen bei X herausnehmen/löschen und z.B. bei Y eingeben.

So wie ich oben beschrieben habe kannst Du zuerst das rechte Teil speichern z.B. "Teil RECHTS" dann spiegeln und als "Teil LINKS" speichern.
Das ergibt zwei Teile.

Es ist auch möglich Konfigurationen/Varianten eines 3D Teils anzulegen/erzeugen.
"Teil RECHTS" als Variante und eine weitere Variante als "Teil LINKS".
Ergebnis ist ein 3D Teil mit zwei Varianten: "Teil RECHTS" und "Teil LINKS".

Wenn beide Teile gewünscht werden, können diese in einer Baugruppe zusammengefügt werden und wenn außerdem gewünscht,
auch als Boolesche Baugruppe zu einem Teil verbunden werden.

Weiterhin ist es möglich 3D Features/Konstruktionselemente an einer Fläche/Ebene zu spiegeln.
Dazu wird eine zusätzliche Ebene als "Spiegel-Ebene" erstellt und die Features/Konstruktionselmente werden darüber gespiegelt.

Die Shell/Aushöhlen Funktion ist davon ausgenommen.

Ein 3D Teil erscheint in der Stückliste als ein Teil mit der Menge/Anzahl = 1

Gruß Ralf

------------------
www.alibre.info

Suchfunktion
Fragen
Nettiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

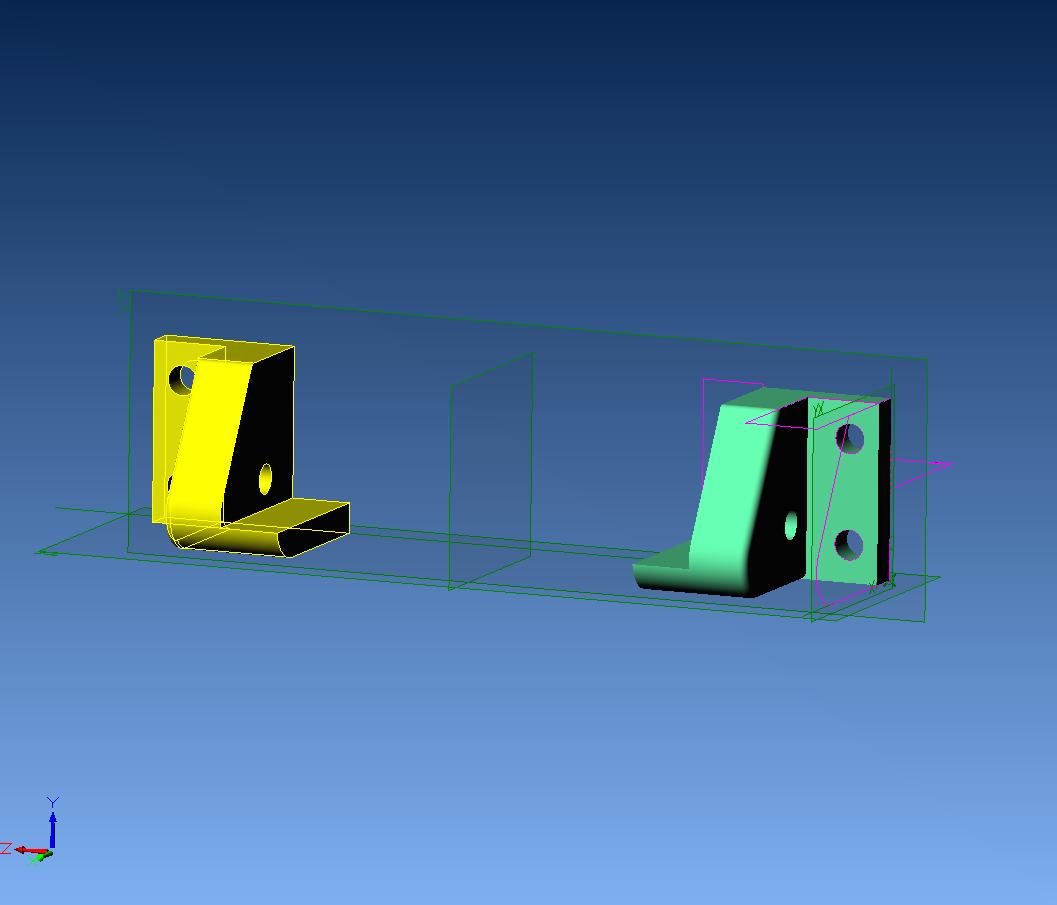

...hier mal ein kleines Beispiel.
Einige Teile wurden unter Zuhilfenahme der Spiegelung/Musterung von Features/Konstruktionselementen erstellt.
Das ist tägliche Praxis in der 3D Konstruktion...

Alibre Baugruppe:



Gerendert:



------------------
www.alibre.info

Suchfunktion
Fragen
Nettiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

Der Renderer kann ja auch spiegeln

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---



Hallo Micha,
...ich konnt`s mir einfach nicht verkneifen.

------------------
www.alibre.info

Suchfunktion
Fragen
Nettiquette

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Angeber
10U's for you

------------------
Es gibt 10 Arten von Menschen. Diejenigen, welche Binärzahlen verstehen und die anderen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf
Deine Ausdauer in Sachen Unterstützung ist einfach grossartig - ganz herzlichen Dank. Ich werde deine vorbildliche Erklärung ausdrucken und mich da noch mal durchbeissen, denn das "cheibe" spiegeln möchte ich einfach in den Griff bekommen.
(Übrigens - wenn man diese zwei Bilder anschaut bekommt man beinahe das Augenwasser - soooo schön...)

Vielen Dank!

Gruss Hansueli

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

ist es auch möglich Belchteile zu spiegeln?

Den entscheidenden Menüpunkt gibt es bei der Blechteilkonstuktion leider nicht.

Vielen Dank für eine Antwort.

------------------
Viele Grüße,

HeinerT.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Heiner,

Schau mal hier:
Staus: planned

Gruß Ralf

------------------
www.o-punkt.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ah, ok,

habe gleich mal etwas eingetragen, vielen Dank für den Link. Jetzt heißt es warten...

------------------
Viele Grüße,

HeinerT.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---
