Thema: Zeichnung Gewinde bemaßen (8894 mal gelesen)
|
Bonny Pfotenpuff Mitglied Schlosser
Beiträge: 99 Registriert: 06.06.2006 Intel Core i9-9900K 8x 3,6GHz MSI GeForce GTX 1060 6GT Windows 10 Professionell Inventor 2019 Office 2016
|
erstellt am: 18. Jan. 2009 19:09 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich habe durch eine Draufsicht mit Gewindebohrungen einen Schnitt erstellt, im Schnitt die kosmetischen Gewinde abgerufen. Probleme: 1. Im Schnitt werden auch Gewinde angezeigt die vor oder hinter dem Schnitt liegen. Die kann man zwar löschen aber dann, 2. 2. Beim aktualisieren der Zeichnung sind diese komplett verschwunden und müssen wieder neu erstellt werden. 3. Nur die Bohrungsinfo in der DS bei Stufenbohrugen zu verwenden finde ich nicht übersichtlich. Deshalb möchte ich das Gewinde im Schnitt vermaßen, jedoch lassen sich die kosmetischen Gewinde anscheinend nicht bemaßen, da Symbol? mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 18. Jan. 2009 21:21 <-- editieren / zitieren --> Unities abgeben: Nur für Bonny Pfotenpuff
Hallo, Zum besseren Verständnis wäre ein Screenshot oder eine Datei hilfreich. 1. In der 2D Schnittdarstellung werden die Gewinde/Bohrungen angezeigt, die geschnitten werden. 2. In der 2D Zeichnungsableitung 3D Features löschen? 3. Gewinde im Schnitt vermaßen: Kernloch möglich, aber Gewinde ist ein Symbol und kann nicht bemaßt werden. (Bemaßung des Kerndurchmessers im Schnitt soll nur veranschaulichen, dass dieses Maß kein Symbol ist.) Wer Interesse und Mum hat, bitte hier Druck machen, "Leno", "humed" und "ralf3" sind wohl noch zu wenig... Meine 3 Stimmen "wiegen" leider nicht genug... ------------------ www.alibre.info Suchfunktion Fragen Nettiquette Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bonny Pfotenpuff Mitglied Schlosser
Beiträge: 99 Registriert: 06.06.2006
|
erstellt am: 19. Jan. 2009 11:01 <-- editieren / zitieren --> Unities abgeben:

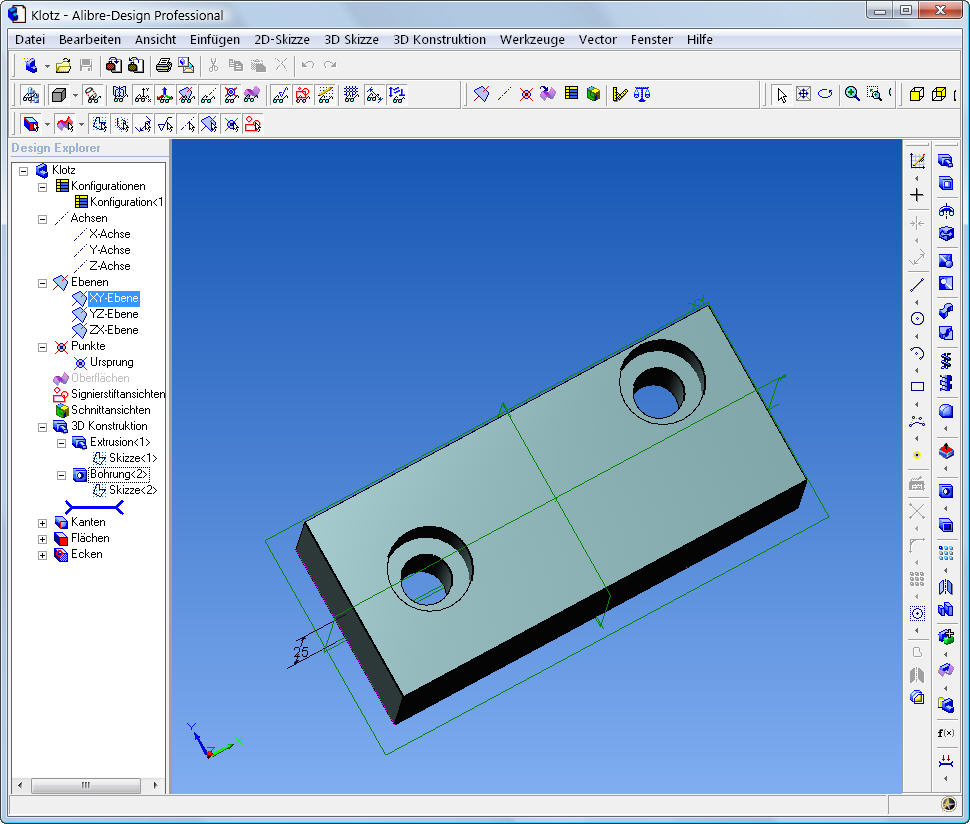

Hallo, danke für die schnelle Antwort. Der Screenshot trifft genau das Problem. Jedoch werden bei mir auch die Gewinde, aber ohne Kernloch, eingeblendet die nicht im Schnittverlauf sind, diese kann ich in der entsprechenden Zeichnungsansicht raus löschen (nicht das 3D Feature im Modell). Aktualisiert man die Zeichnung, weil Änderung am Modell, sind die Gewinde in den Schnittansichten wieder weg, man beginnt von vorne. Nur das Kernloch bemaßen zu können, aber nicht den Nenndurchmesser und die Gewindelänge ist Sch....! Gebe ich so eine Zeichnung bei uns in die Fertigung, steht keine 5 Minuten der CNC-Mann bei mir und fragt was das sein soll. Eigentlich muß man sagen, das sich Alibre schon gut entwickelt hat, auch die Geschwindigkeit im Zeichnungsbereich. Ich kann damit weit gehendst das machen was bei uns benötigt wird. Aber der Zeichenbereich der bringt noch graue Haare mit sich. mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 19. Jan. 2009 11:38 <-- editieren / zitieren --> Unities abgeben: Nur für Bonny Pfotenpuff
Hallo, Kann es sein, dass es sich um eine Baugruppe handelt? Dann besteht die Möglichkeit, Teile welche nicht "geschnitten" werden sollen, auszublenden. Die 2D Zeichnungsableitung ist die Darstellung des 3D Körpers in verschiedenen Ansichten, deshalb können in der 2D Zeichnungsableitungen keine Features gelöscht werden. Es wäre effektiver, wenn Du die Alibre 2D Ableitung in Alibre *.stp exportierst und als *.zip Datei hier im Forum als Dateianhang hochladen würdest. Die Gewindeangabe z.B. M8... usw. ist völlig ausreichend für die Fertigung, es ist also nicht zwingend notwendig im Schnitt zu bemaßen. Was die Entwicklung anbetrifft, das Problem besteht in der Akzeptanz europäischer Standards/Richtlinien/Normen bei den Amis. ------------------ www.alibre.info
Suchfunktion Fragen Nettiquette Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bonny Pfotenpuff Mitglied Schlosser
Beiträge: 99 Registriert: 06.06.2006
|
erstellt am: 19. Jan. 2009 20:35 <-- editieren / zitieren --> Unities abgeben:

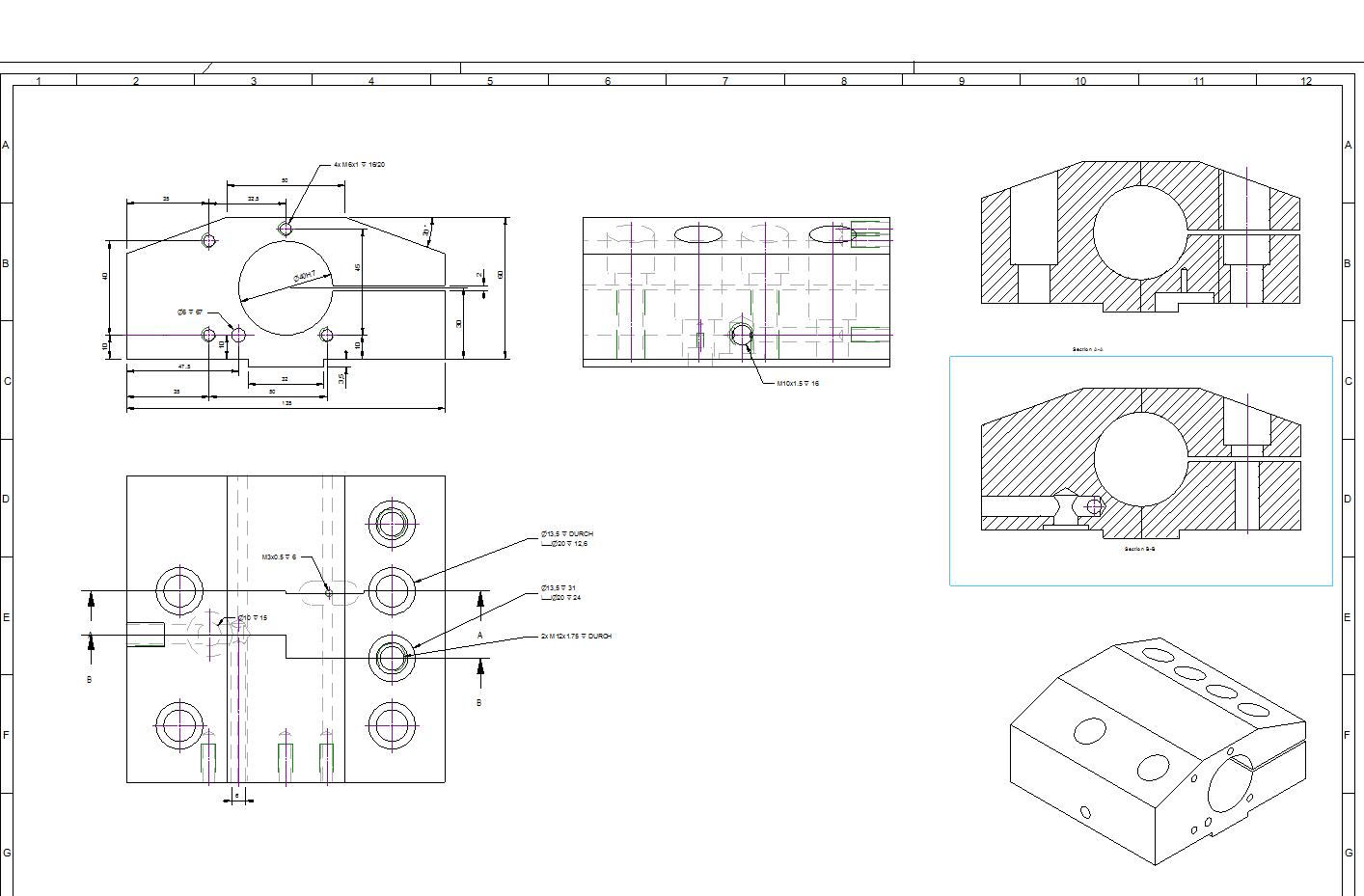

Hallo, ich habe die Dateien mal angehängt. Ist keine Baugruppe sondern Einzelteil. Im Schnitt B wird das Gewinde aus der dahinter liegenden Paßferdernut angezeigt, Im Schnitt A die hinter den Zylindersenkungen liegenden Gewinde. VW-114-001b zeigt die abgerufenen Gewinde, VW-114-001 nach dem aktualisieren, die kosmetischen Gewinde sind dahin. Leider ist die DIN umumgänglich, teilweise kommt man zwar mit der vereinfachten Angabe in der DS zurecht, jedoch wäre es mir bei sowas schon zu riskant das in Fertigung (extern schon gar nicht, intern kann ja nachgefragt werden)zu geben, da man hier im Schnitt das eindeutig bemaßen könnte. mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bonny Pfotenpuff Mitglied Schlosser
Beiträge: 99 Registriert: 06.06.2006 Intel Core i9-9900K 8x 3,6GHz MSI GeForce GTX 1060 6GT Windows 10 Professionell Inventor 2019 Office 2016
|
erstellt am: 15. Feb. 2009 11:13 <-- editieren / zitieren --> Unities abgeben:
|
Bonny Pfotenpuff Mitglied Schlosser
Beiträge: 99 Registriert: 06.06.2006
|
erstellt am: 15. Feb. 2009 20:57 <-- editieren / zitieren --> Unities abgeben:
|
Micha Knipp Moderator Werkzeugmacher
Beiträge: 1797 Registriert: 06.06.2001 Lenovo P53 Windows 10 Pro Inventor 2023 Vault Pro 2023 SpacePilot Pro --- HP Z1 * 27" Windows 10 Pro SpaceNavigator Alibre Design Expert V24 KeyShot 8
|
erstellt am: 16. Feb. 2009 05:55 <-- editieren / zitieren --> Unities abgeben: Nur für Bonny Pfotenpuff
Zitat: Original erstellt von Bonny Pfotenpuff: Gebe ich so eine Zeichnung bei uns in die Fertigung, steht keine 5 Minuten der CNC-Mann bei mir und fragt was das sein soll.
Es gibt sicher unterschiedliche Standpunkte dazu, wie eine gute Bemaßung aussehen sollte. Das hängt nicht zuletzt vom Arbeitsplatz ab (ich denke da an Prüfzeichnung, Fertigungszeichnung, Konstruktionszeichnung). Aber sicher von den Grenzen des Programms. Mit Schmunzeln denke ich an die Inventorversion zurück, die per Default die Gewindesteigung angab und der externe Fertiger sich meldete und bat, doch den Feingewindebohrer M6x1 beizustellen Wenn es in der Werkstatt bzgl. der Bemaßung zu Meinungsverschiedenheiten kommt, schlag ich das Tabellenbuch Metall im Kapitel K auf und zeige meinem Kollegen, was nach DIN 6780 alles möglich ist. Meistens geht es immer noch eine Stufe einfacher. Mit dieser Erkenntnis zieht er zufrieden von Dannen. Will sagen, man kommuniziert über die Zeichnung mit dem Fertiger, aber ein kurzes, klärendes Gespräch wirkt Wunder in Form der Bereitschaft mitzudenken. Ganz zum Schluß gebe ich gerne zu, daß die Bemaßungsfunktion der Zeichnungsableitung in Alibre mich auch das eine oder andere Mal ärgert ------------------ Gruß aus Leverkusen Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
