Autor Thema:  Schlauchverbindung in einer Baugruppe (1089 mal gelesen)
Pneumatik
Mitglied


Sehen Sie sich das Profil von Pneumatik an!   Senden Sie eine Private Message an Pneumatik  Schreiben Sie einen Gästebucheintrag für Pneumatik

Beiträge: 4
Registriert: 18.03.2008

 erstellt am: 06. Okt. 2008 18:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo zusammen,

wie kann man eine Schlauchverbindung zwischen 2 Steckanschlüssen herstellen? Die Steckanschlüsse liegen auf verschiedenen Ebenen. Die Skizze für den Schlauch bekomm ich ja auch noch hin. Aber das Problem stellt sich beim Pfad für den 3D-Sketch. Ich kann z.B. nicht die beiden Kreismittelpunkte für den Pfad an den Verschraubungen auswählen. Bin für jeden Hinweis dankbar


Gruß

Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weimerv
Mitglied
Konstrukteur


Sehen Sie sich das Profil von weimerv an!   Senden Sie eine Private Message an weimerv  Schreiben Sie einen Gästebucheintrag für weimerv

Beiträge: 252
Registriert: 01.02.2005

Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4

erstellt am: 06. Okt. 2008 18:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Pneumatik 10 Unities + Antwort hilfreich
Hallo Stefan,

kannst Du ein Bild oder besser die Baugruppe posten ?

Gruß

------------------

Volker
www.weimer-cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 06. Okt. 2008 18:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Pneumatik 10 Unities + Antwort hilfreich




Hallo Stefan,

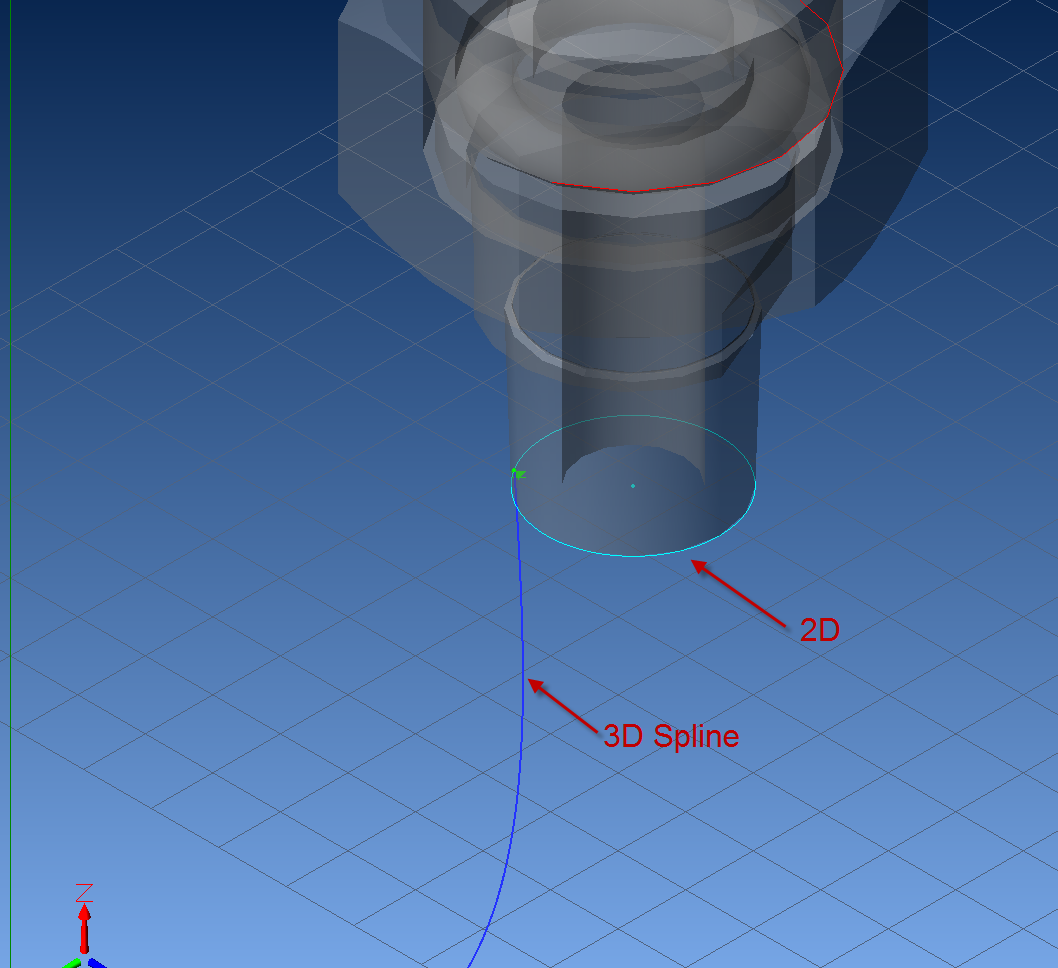

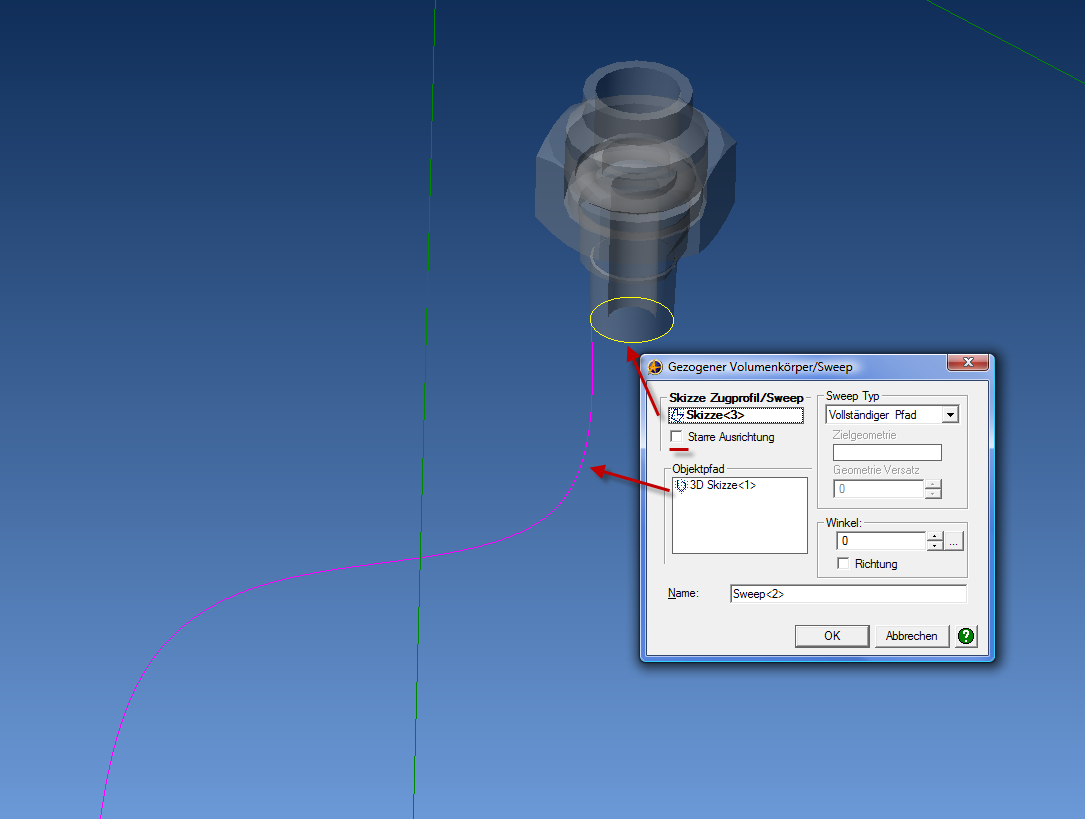

Die 3D Leitkurve/Pfad einfach mit den beiden "Kreis-Skizzen" verbinden, dadurch wird auch der Kreisumfang "gefangen".

Gruß Ralf

Ups, sorry Volker, ich hatte da noch ein anderes Forum geöffnet.


------------------
Alibre Design

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

IDSLK
Mitglied
 Dipl.-Ing. Maschinenbau


Sehen Sie sich das Profil von IDSLK an!   Senden Sie eine Private Message an IDSLK  Schreiben Sie einen Gästebucheintrag für IDSLK

Beiträge: 35
Registriert: 24.02.2002

 erstellt am: 06. Okt. 2008 18:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Pneumatik 10 Unities + Antwort hilfreich
Hallo Stefan,

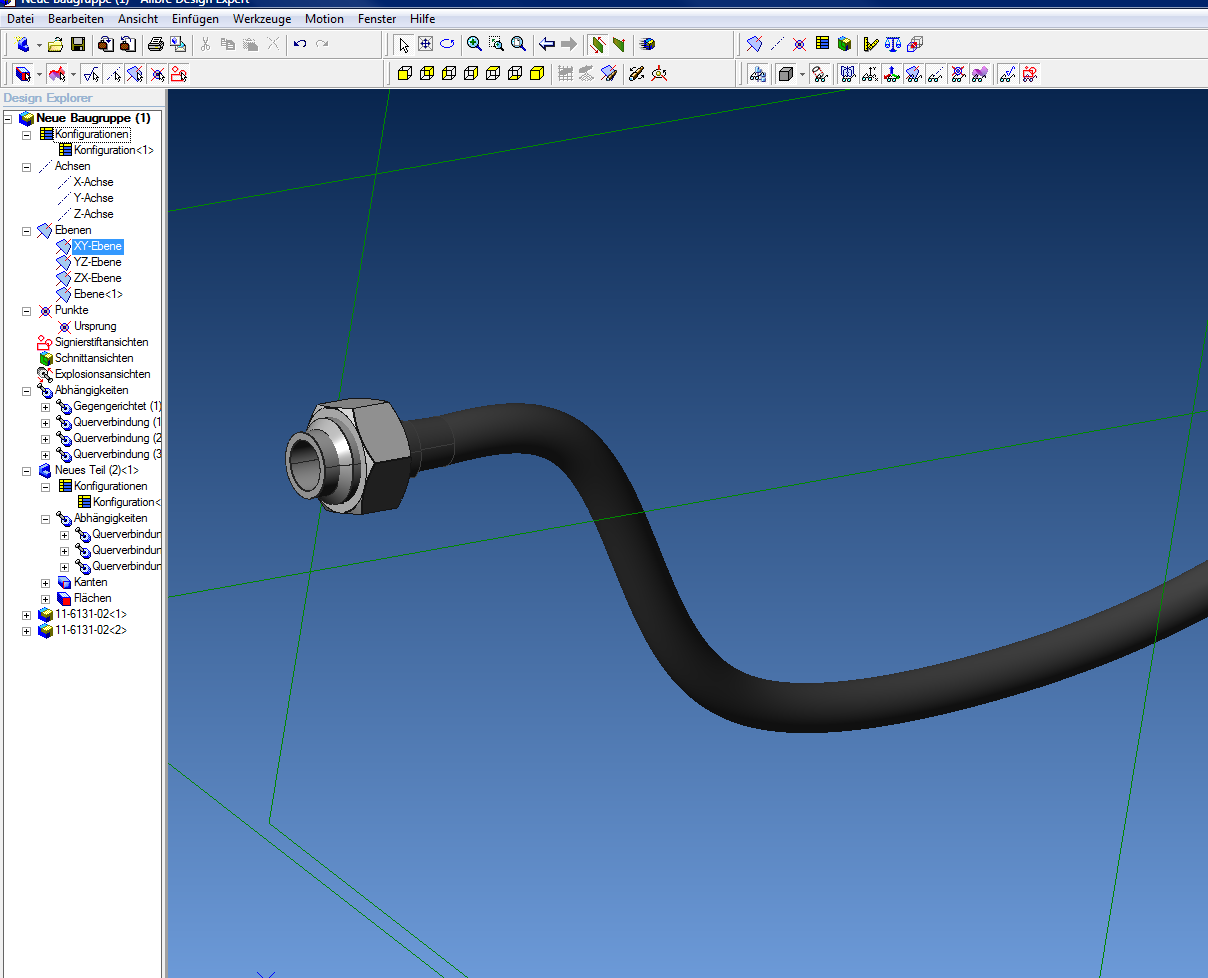

hast du diesen Artikel  schon gelesen...

Gruß
Stefan

Ralf war mal wieder schneller... ;-)

------------------
IDSLK Ingenieur-Dienstleistungen
Dipl.-Ing. Stefan Leo Krajewski

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Pneumatik
Mitglied


Sehen Sie sich das Profil von Pneumatik an!   Senden Sie eine Private Message an Pneumatik  Schreiben Sie einen Gästebucheintrag für Pneumatik

Beiträge: 4
Registriert: 18.03.2008

 erstellt am: 06. Okt. 2008 19:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

TestbaugruppeSchlauch.zip

Hab da mal eine Baugruppe angehängt die das Problem darstellt. Nun soll ein Schlauch zwischen dei beiden Bohrungen.

Gruß Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Micha Knipp
Moderator
Werkzeugmacher


Sehen Sie sich das Profil von Micha Knipp an!   Senden Sie eine Private Message an Micha Knipp  Schreiben Sie einen Gästebucheintrag für Micha Knipp

Beiträge: 1801
Registriert: 06.06.2001

Lenovo P15
Windows 11 Pro
Inventor 2025
Vault Pro 2025
SpacePilot Pro
---
Lenovo P53
Windows 10 Pro
SpaceNavigator
Alibre Design Expert V27
KeyShot 8

erstellt am: 06. Okt. 2008 19:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Pneumatik 10 Unities + Antwort hilfreich


Hallo Stefan,

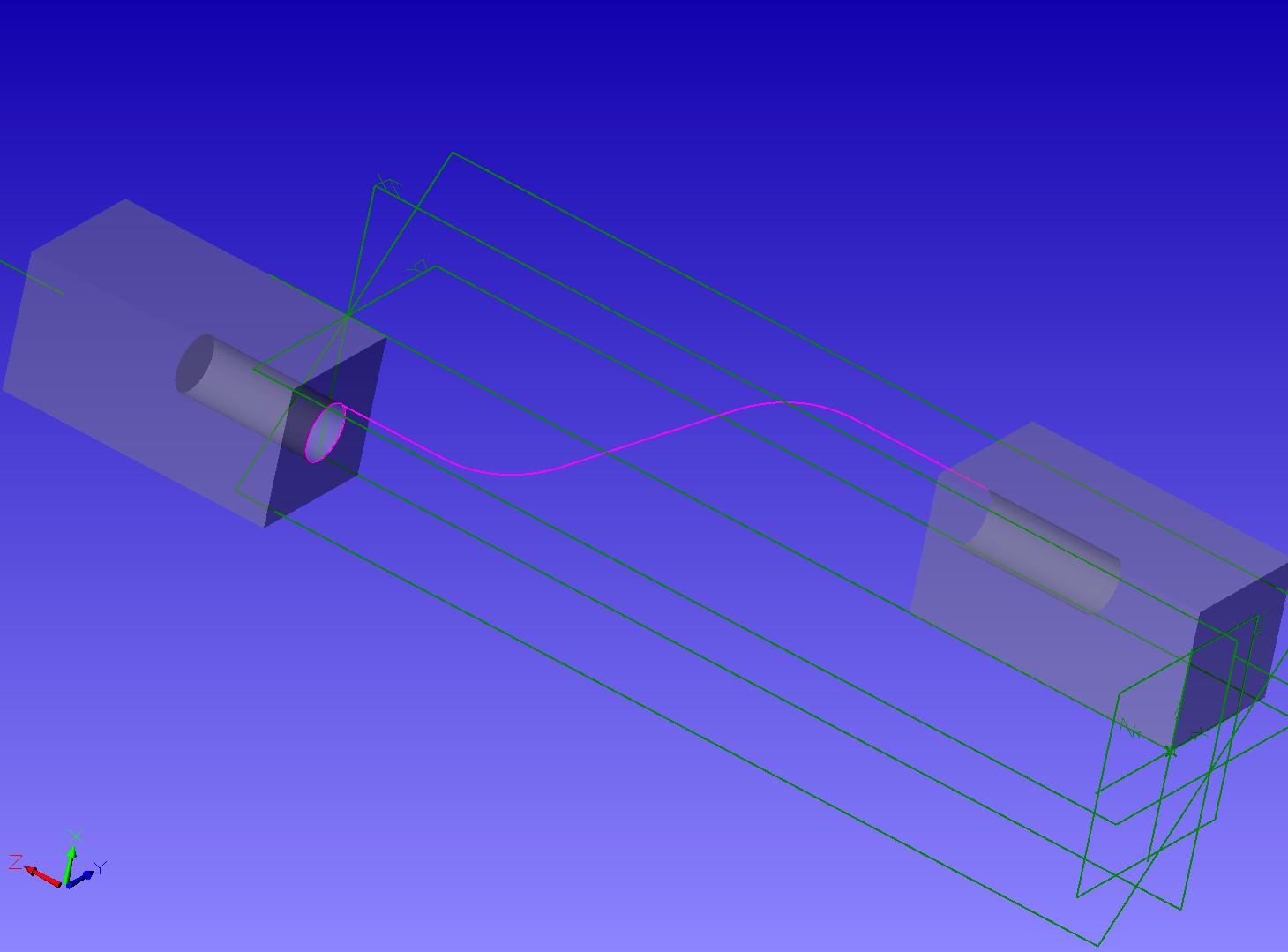

Ralf hat es bereits beschrieben. So sieht es mit Deinen Teilen aus.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
