Thema: Ansaugkanalmodell erstellen (845 mal gelesen)
|
meyerj Mitglied Techniker
Beiträge: 75 Registriert: 06.12.2005 CAD: AlibreDesign / Rhino / DraftBoard Expert Messsystem: FARO Gelenkmessarm mit CAM2 Measure Software
|
erstellt am: 26. Sep. 2008 08:36 <-- editieren / zitieren --> Unities abgeben:

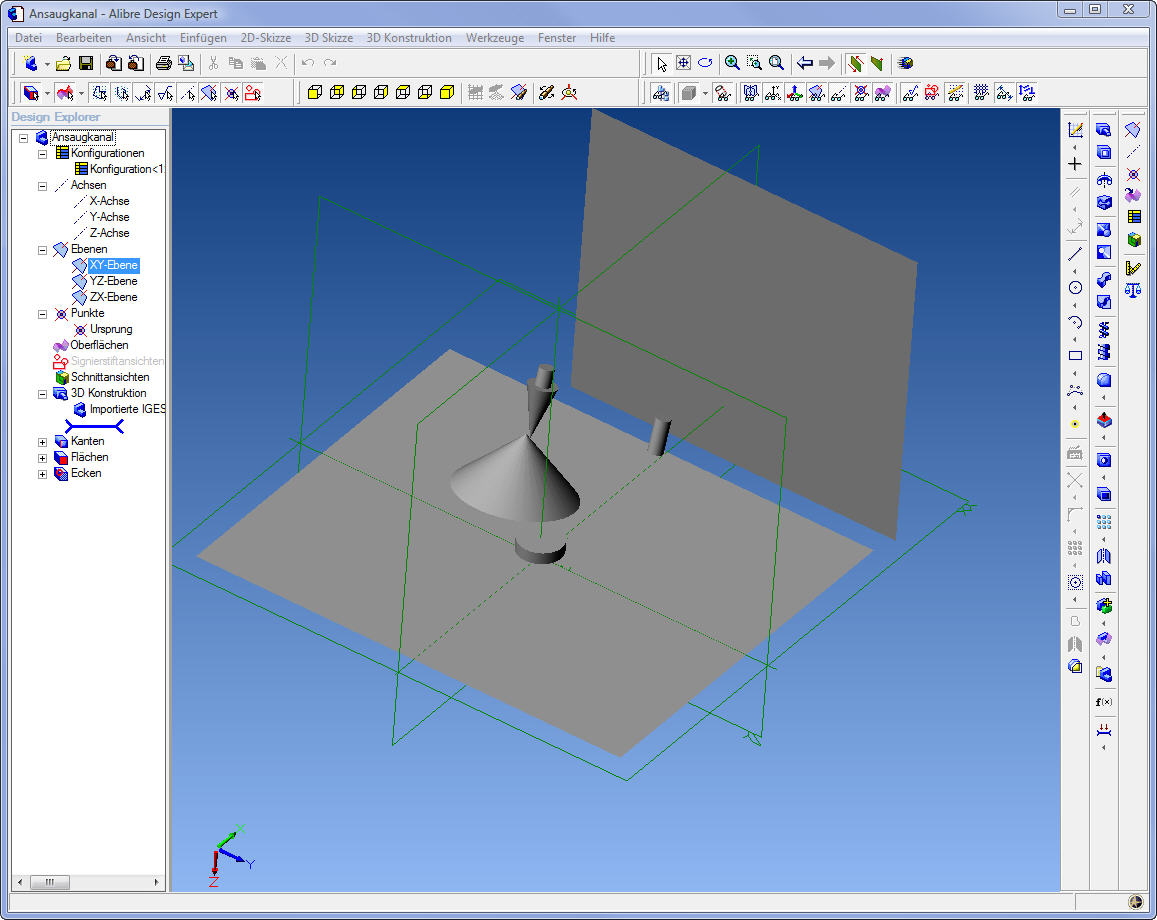

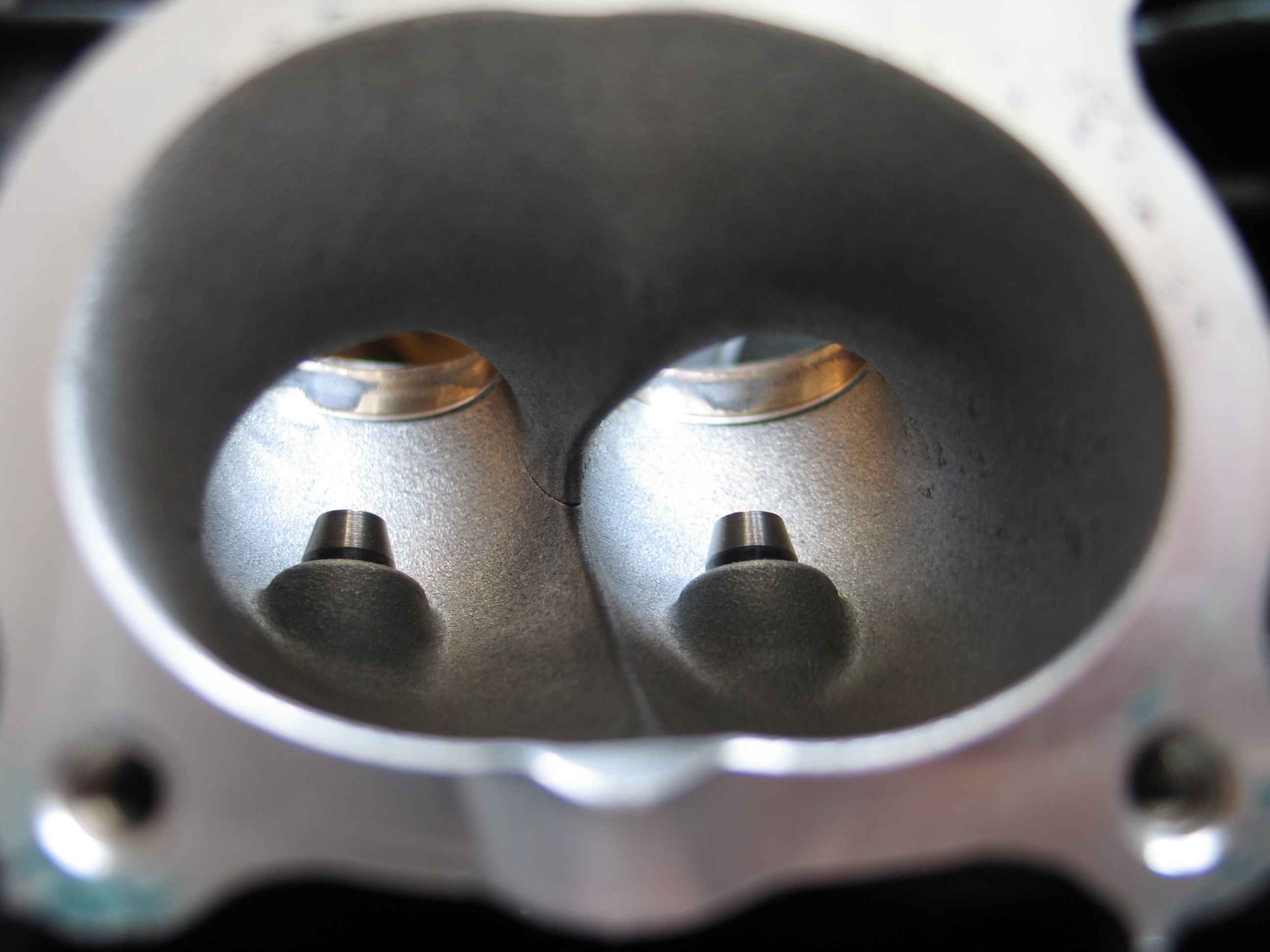

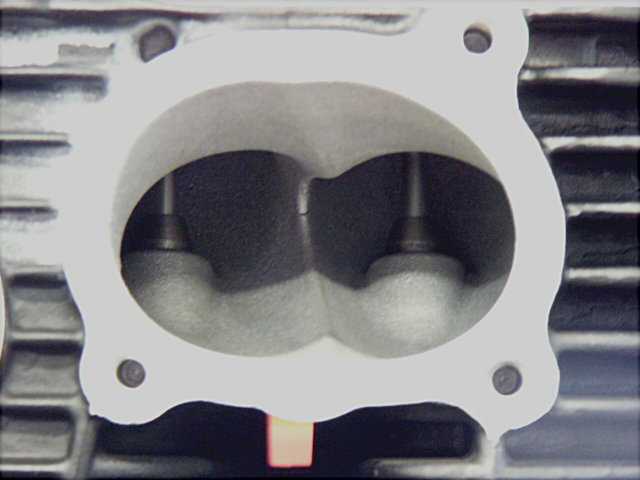

Hallo liebe Gemeinde, ich habe hier das 3D-Modell des Ansaugkanals eines Zylinderkopfes zu erstellen. Das Querschnittprofil an verschiedenen Stellen habe ich um es mit Loft zu probieren, aber ich denke wo sich der Kanal gabelt wird es Probleme geben. Hat jemand schon mal so etwas gemacht? Interessanterweise kann ich die Profile im Igs-Format in Rhino 4 einlesen, in Alibre kommen nur die Regelgeometrien wie Kegel, Zylinder und Flächen aber keine Kreise, Linien usw. Grüße aus Frankfurt Jens ------------------ Win XP Pro / Alibre Design 10.0 / Rhino4.0 / DraftBoard Expert 4.5 / CAM2 Measure V4 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 26. Sep. 2008 10:23 <-- editieren / zitieren --> Unities abgeben: Nur für meyerj
|
meyerj Mitglied Techniker
Beiträge: 75 Registriert: 06.12.2005 CAD: AlibreDesign / Rhino / DraftBoard Expert Messsystem: FARO Gelenkmessarm mit CAM2 Measure Software
|
erstellt am: 26. Sep. 2008 11:07 <-- editieren / zitieren --> Unities abgeben:

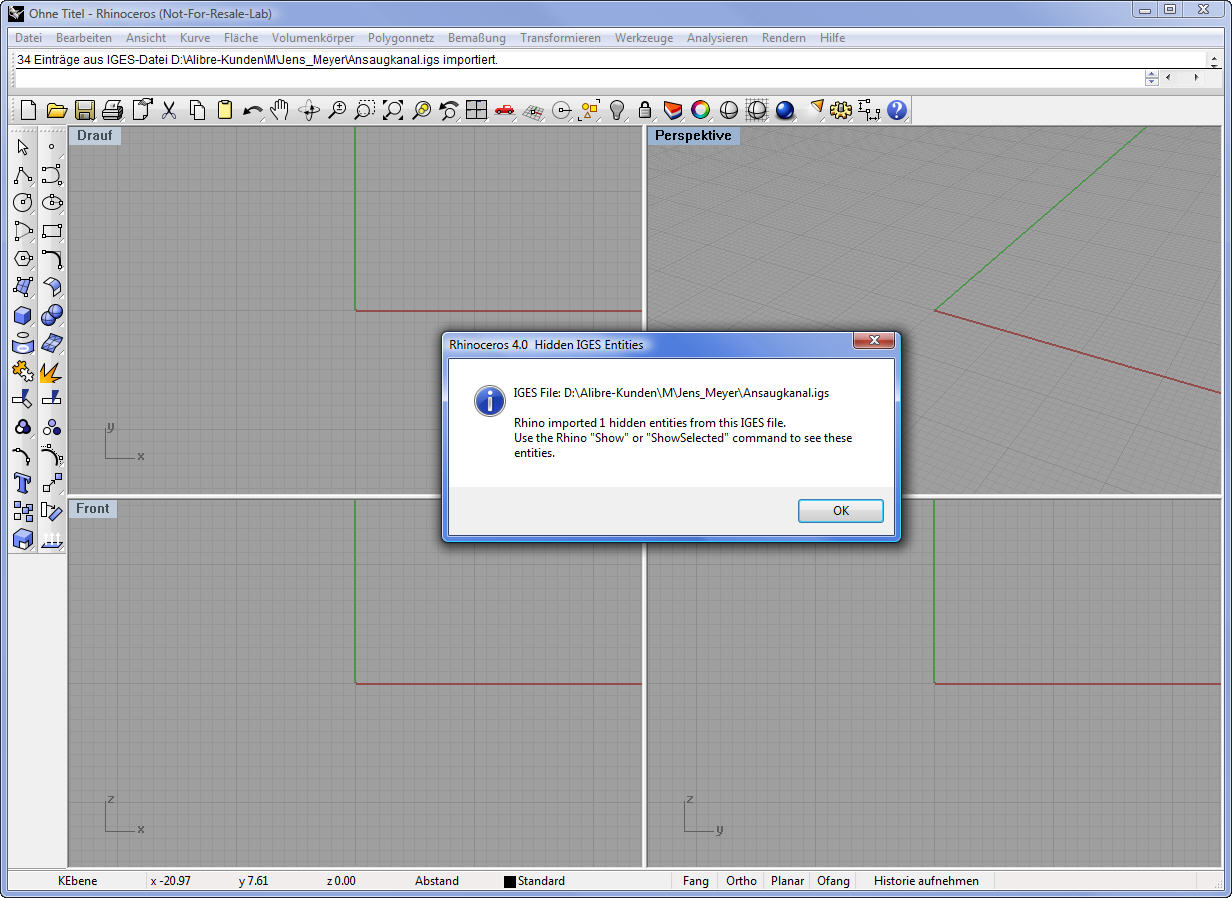

Hallo Ralf, vielen Dank für die schnelle Antwort. Es ist ein Iges-3D Format (siehe Anhang)mit Linien usw. und Solids. Aber nur die Solids kommen rüber. Im Rhino wird alles importiert. Habe in Alibre schon verschiedene Importeinstellungen probiert ohne Erfolg. Der Kanal ist unsymetrisch, also spiegeln nicht möglich. Gruß Jens ------------------ Win XP Pro / Alibre Design 10.0 / Rhino4.0 / DraftBoard Expert 4.5 / CAM2 Measure V4 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 26. Sep. 2008 11:53

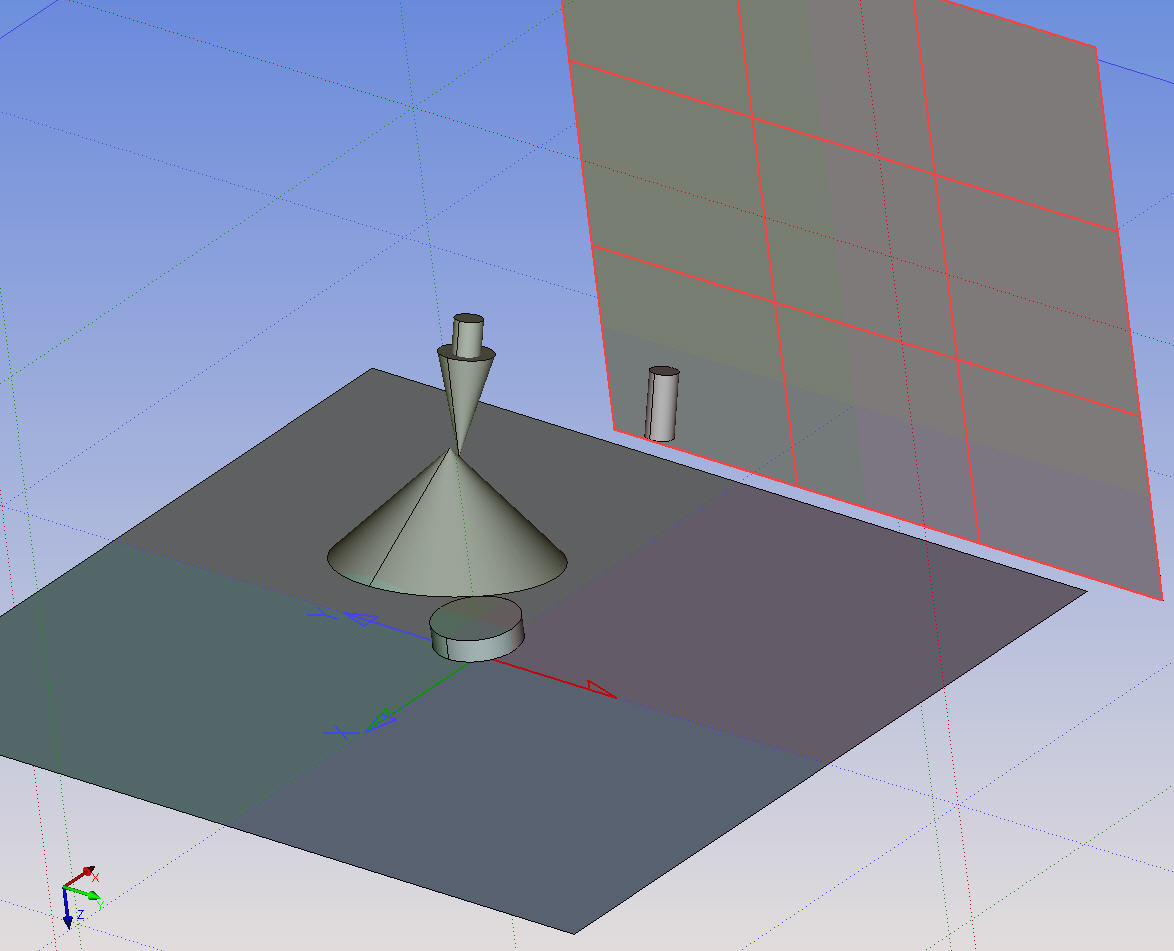

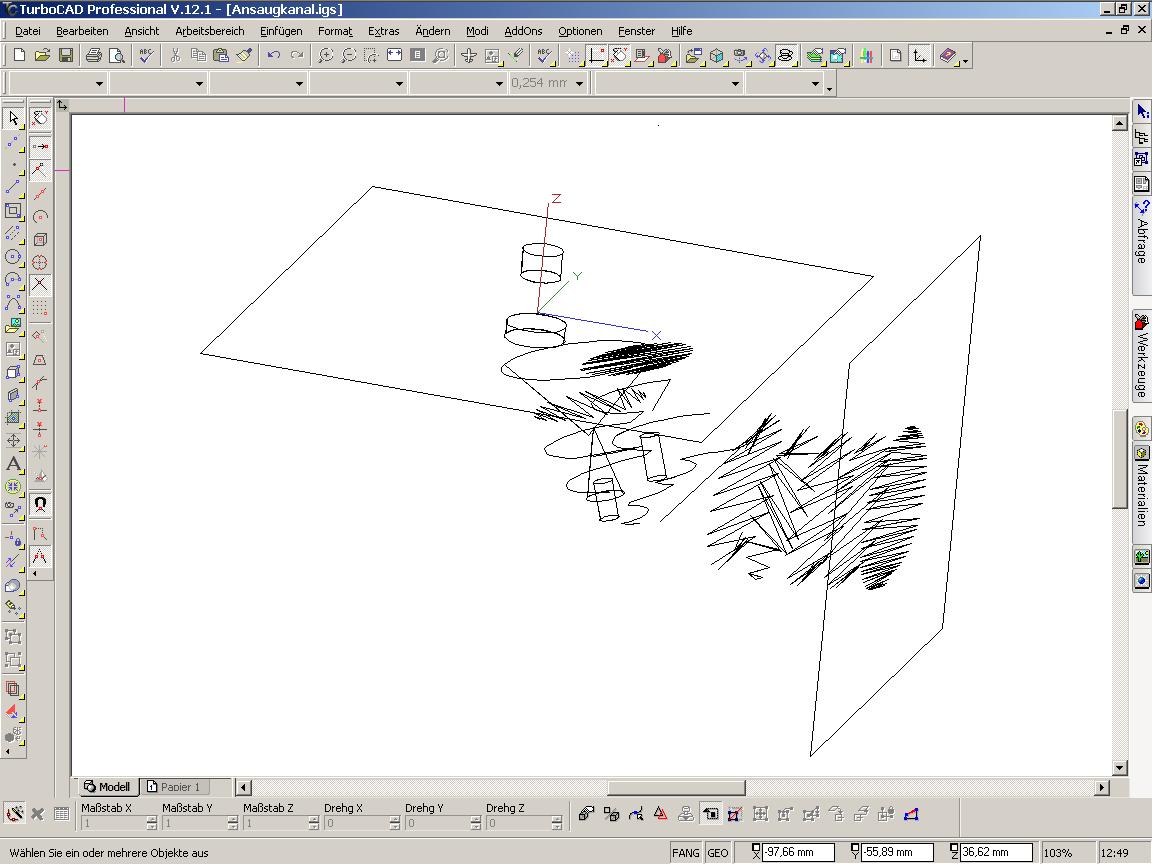

Hallo Jens, ich habe deine IGES mal versucht einzulesen... sieht die bei dir auch so aus? Geöffnet in Transmagic, Rhino 3 und dem Spinfire 8.3 - s.Anlage Auch in MegaCAD 2009 kommt das so raus... Gruß Thomas ------------------ www.NN.com |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 26. Sep. 2008 12:32 <-- editieren / zitieren --> Unities abgeben: Nur für meyerj
|
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 26. Sep. 2008 12:38 <-- editieren / zitieren --> Unities abgeben: Nur für meyerj
|
d.gentley Mitglied Metallbauer, selbständig
Beiträge: 125 Registriert: 16.07.2005 was weiß ich - 'n Pc halt Alibre Pro 10
|
erstellt am: 26. Sep. 2008 12:53 <-- editieren / zitieren --> Unities abgeben: Nur für meyerj
|
meyerj Mitglied Techniker
Beiträge: 75 Registriert: 06.12.2005 CAD: AlibreDesign / Rhino / DraftBoard Expert Messsystem: FARO Gelenkmessarm mit CAM2 Measure Software
|
erstellt am: 26. Sep. 2008 12:57 <-- editieren / zitieren --> Unities abgeben:

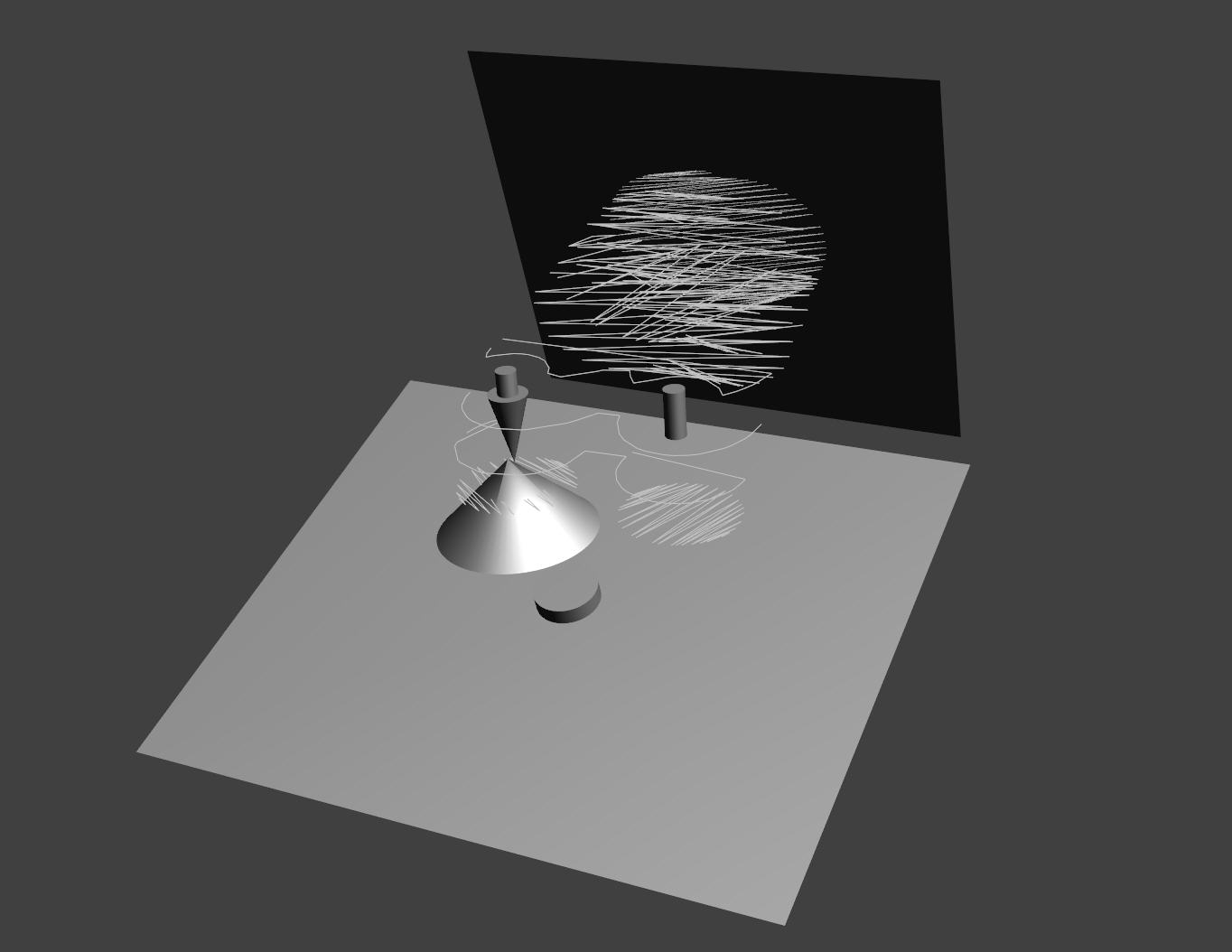

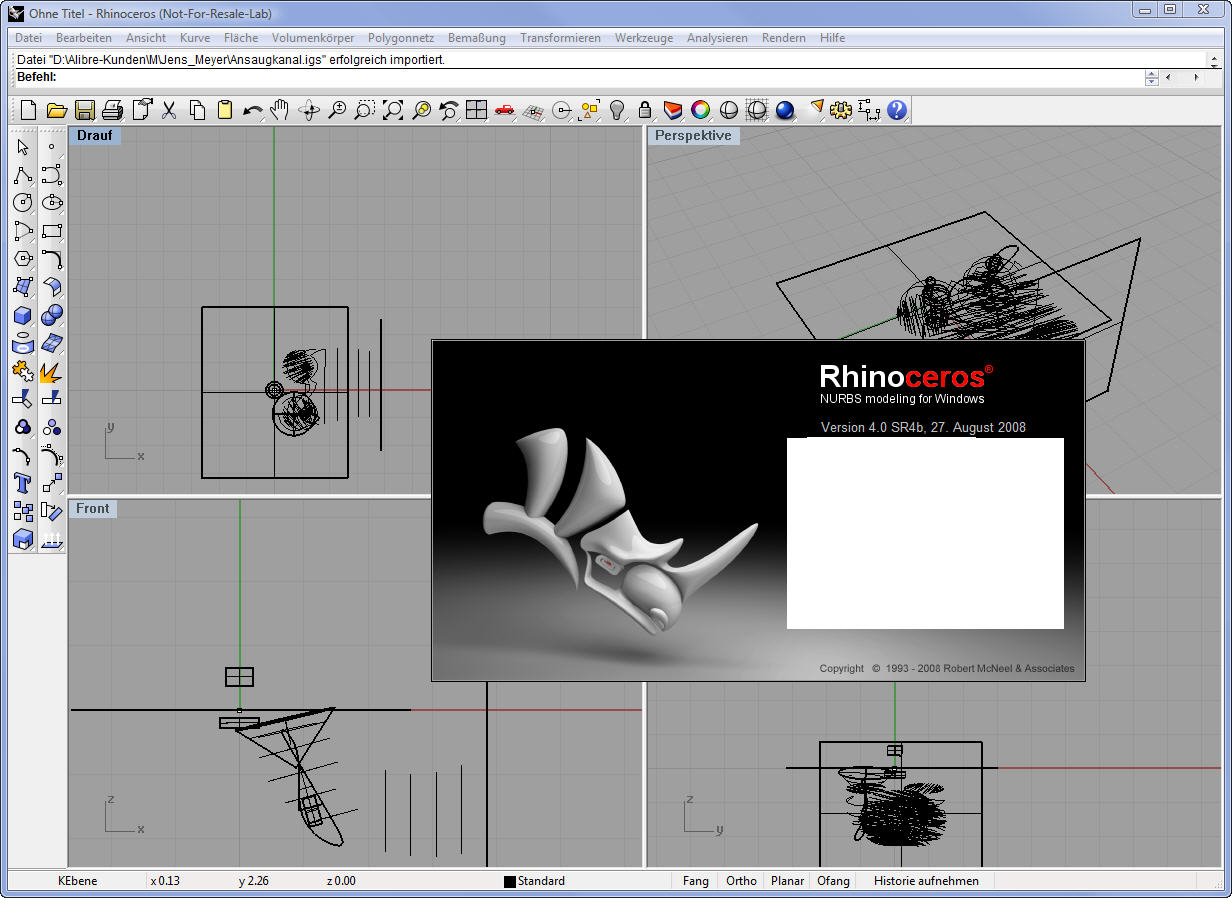

Sorry Leute, die Iges-Datei war Schrott. Anbei ein Bild vom Rhino-Aufbau und die richtige Datei. Im Alibre sehe ich weiterhin nur die Flächen und Zylinder. Gruß Jens ------------------ Win XP Pro / Alibre Design 10.0 / Rhino4.0 / DraftBoard Expert 4.5 / CAM2 Measure V4 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 26. Sep. 2008 13:13 <-- editieren / zitieren --> Unities abgeben: Nur für meyerj
|
meyerj Mitglied Techniker
Beiträge: 75 Registriert: 06.12.2005 CAD: AlibreDesign / Rhino / DraftBoard Expert Messsystem: FARO Gelenkmessarm mit CAM2 Measure Software
|
erstellt am: 26. Sep. 2008 17:29 <-- editieren / zitieren --> Unities abgeben:
|
