Autor Thema:  2D Skize skalieren (2251 mal gelesen)
samatthias
Mitglied
-


Sehen Sie sich das Profil von samatthias an!   Senden Sie eine Private Message an samatthias  Schreiben Sie einen Gästebucheintrag für samatthias

Beiträge: 75
Registriert: 04.12.2006

erstellt am: 29. Jul. 2008 13:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hi Zusammen

Ich befinde mich grad mit ein paar Tutorial am Einarbeiten bei Alibre. Ich habe mir jetzt mal ein paar Tutorials angeschaut und abgearbeitet. Allerdings bin ich jetzt an ein Problem gekommen, dass ich jetzt nicht lösen konnte. Wie auf dem Bild zu sehen bin ich im 2D Skizierer. Nun möchte ich gerne das gezeichnete Dreieck um den Faktor 2 Verkleinern. Ich habe mir mal die Hilfe angeschaut, doch dort fand ich nur den Eintrag in der 3D View etwas zu skalieren. Drehen, versetzen, etc. gibts ja alles unter dem Menü Punkt "2D-Skizze" ... aber eben skalieren nicht.

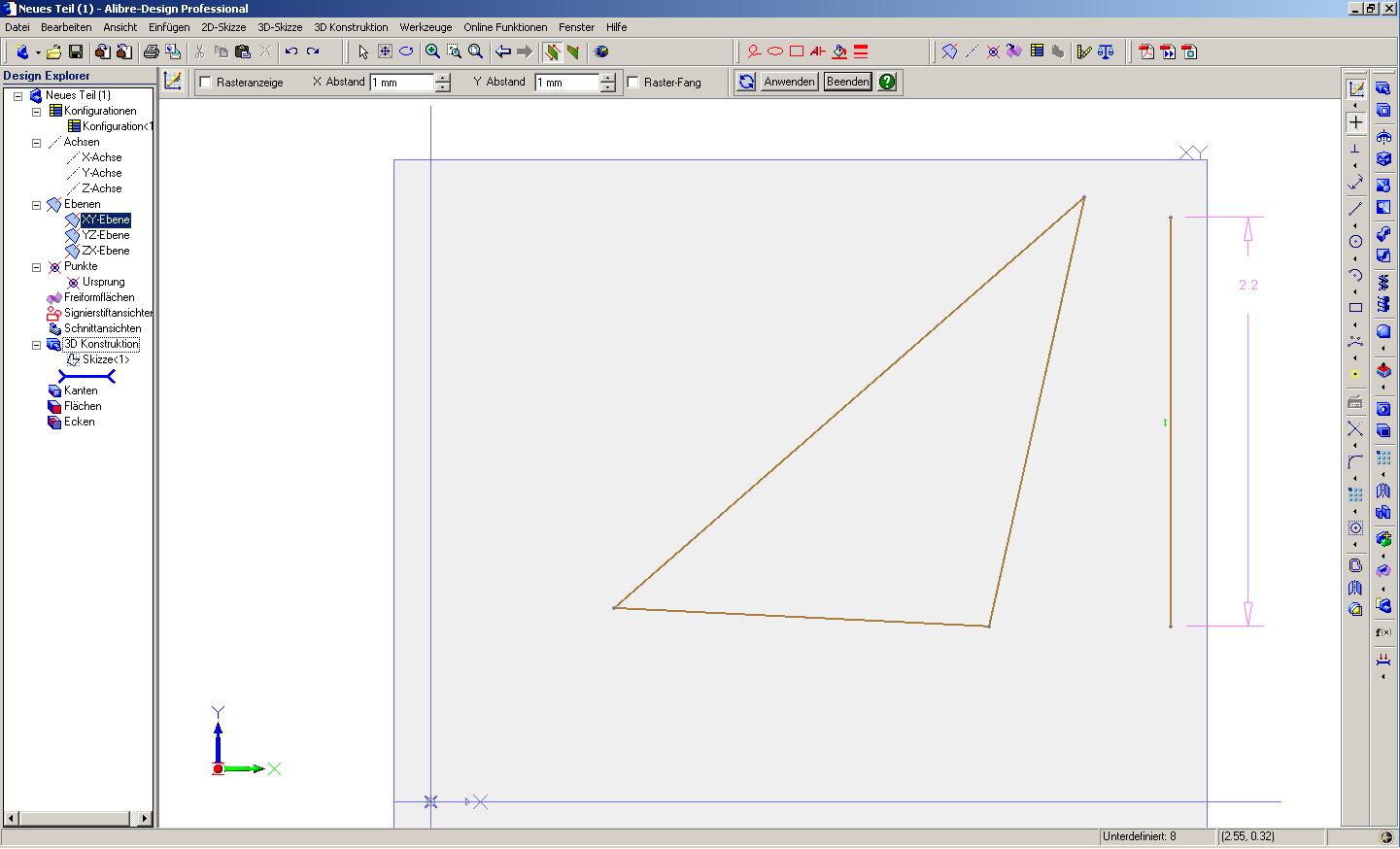

Danke für eure Hilfe und dass ihr euch kurz Zeit genommen habt!

Liebe Grüsse
Matthias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hemicuda
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Hemicuda an!   Senden Sie eine Private Message an Hemicuda  Schreiben Sie einen Gästebucheintrag für Hemicuda

Beiträge: 60
Registriert: 11.03.2004

WinXP Pro SP3,
Alibre Pro Studentenlizenz V8.2

erstellt am: 29. Jul. 2008 13:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für samatthias 10 Unities + Antwort hilfreich

Grundgütiger ... Unterdefiniert: 8!!

Zuerst das Dreieck mit ausreichender Bemassung versehen (damit man Unterdefinier: 0 erreicht), ansonsten
kommt da nie was Gescheites dabei raus.
Dann einfach die Masse durch 2 dividieren ... und Zack ist das Ding skaliert.

Gruss
Martin

<edit>
oh, sorry - habe gerade gesehen, dass du am Einarbeiten mittels Tutorial bist. Ich glaube, da steht leider nirgends, dass die Geometrien nach Möglichkeit immer zu 100% definiert sein sollten (siehe im Alibre-Fenster unten links).
Nur so, kann die Geometrie (Skizze) später auch parametrisch angepasst, verändert, korrigiert werden.
In deinem Fall mit dem Dreieck müsste zumindest ein Punkt des Dreiecks zum Ursprung des Koordinatensystems defniniert sein, sowie seine 3 Kantenlängen  und die Lage des Dreiecks (1 Winkel genügt dann) im Koordinatensystem. Dann wäre es vollständig definiert.
Am besten nimmst du einfach einen Eckpunkt auf den Nullpunkt des Koordinatensystems ... das macht die Sache dann einfacher.
</edit>

[Diese Nachricht wurde von Hemicuda am 29. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

samatthias
Mitglied
-


Sehen Sie sich das Profil von samatthias an!   Senden Sie eine Private Message an samatthias  Schreiben Sie einen Gästebucheintrag für samatthias

Beiträge: 75
Registriert: 04.12.2006

erstellt am: 29. Jul. 2008 15:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi Martin

Erst mal danke für Deine Antwort.

Zitat:

oh, sorry - habe gerade gesehen, dass du am Einarbeiten mittels Tutorial bist. Ich glaube, da steht leider nirgends, dass die Geometrien nach Möglichkeit immer zu 100% definiert sein sollten (siehe im Alibre-Fenster unten links).

Doch irgendwo habe ich das auch mal gelesen. ... damit wären wir bei der nächsten Frage:

Na ich habe bis jetzt noch nicht mit einem parametrischen CAD gearbeitet und Constraints habe ich bis jetzt nocht nicht all zu oft in meinem Leben angetroffen. (Mein altes CAD kann das zwar auch, aber dort ist das nicht ein integraler Bestandteil zum zeichnen).

Mir ist allerdings jetzt noch ein Rätsel wie ich mit den vorhanden Constraints dieses Dreieck zu 100% definieren kann. Könntest Du mir da irgendwie nochmals helfen?

Danke für Deine Antwort.

Liebe Grüsse
Matthias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

samatthias
Mitglied
-


Sehen Sie sich das Profil von samatthias an!   Senden Sie eine Private Message an samatthias  Schreiben Sie einen Gästebucheintrag für samatthias

Beiträge: 75
Registriert: 04.12.2006

erstellt am: 29. Jul. 2008 15:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hi Martin

Ach mir ist grad ein Lichtlein aufgegangen. Jetzt hab ich aber nochmals eine andere Frage: Ist denn eine Bemassung auch eine Art Constraint?

Liebe Grüsse
Matthias

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Hemicuda
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Hemicuda an!   Senden Sie eine Private Message an Hemicuda  Schreiben Sie einen Gästebucheintrag für Hemicuda

Beiträge: 60
Registriert: 11.03.2004

WinXP Pro SP3,
Alibre Pro Studentenlizenz V8.2

erstellt am: 29. Jul. 2008 16:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für samatthias 10 Unities + Antwort hilfreich








Man könnte schon auch Bemassungen als Constraint bezeichnen.
Ich würde es aber eher so bezeichnen, dass Constraints die genaue Lage von Linien untereinander definineren (waagrecht, senkrecht, tangential usw.) und Bemassungen definieren die Grösse von Lininen (Länge, Durchmesser).

In den angehängte Bilder siehst du eine Situation mit einem Dreieck (allerdings in Pro/E, welches Massvorschläge in grauer Farbe macht).

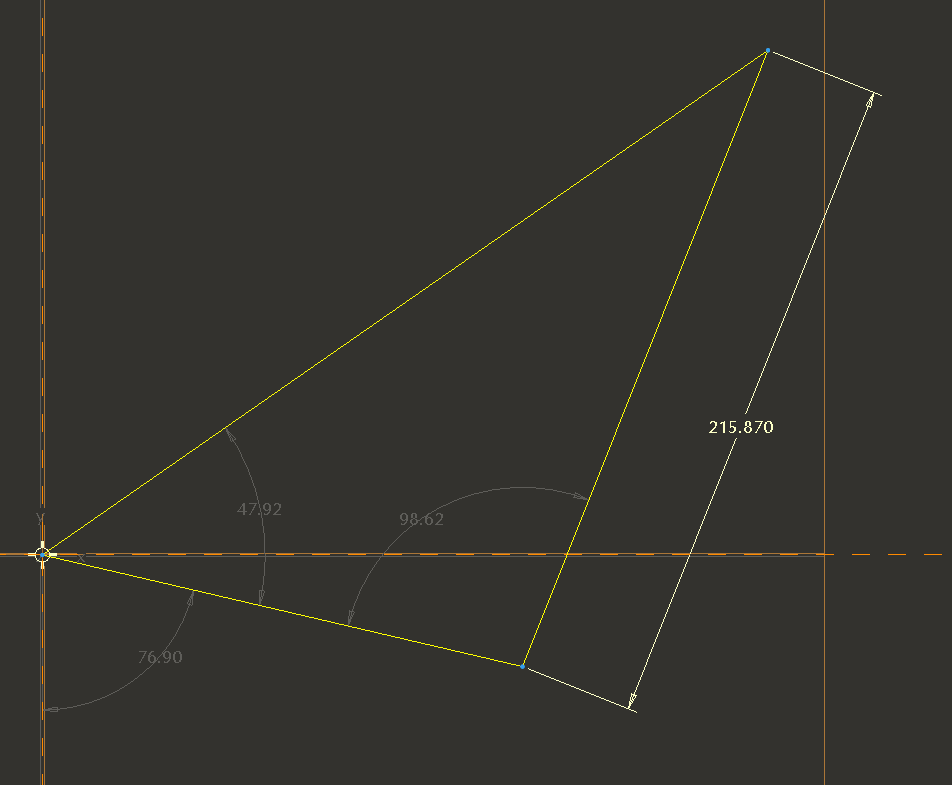

Im Bild 1 siehst du, dass ich ganz einfach einen Eckpunkt per Constraints auf den 0-Punkt des Koordinatensystems gelegt habe.

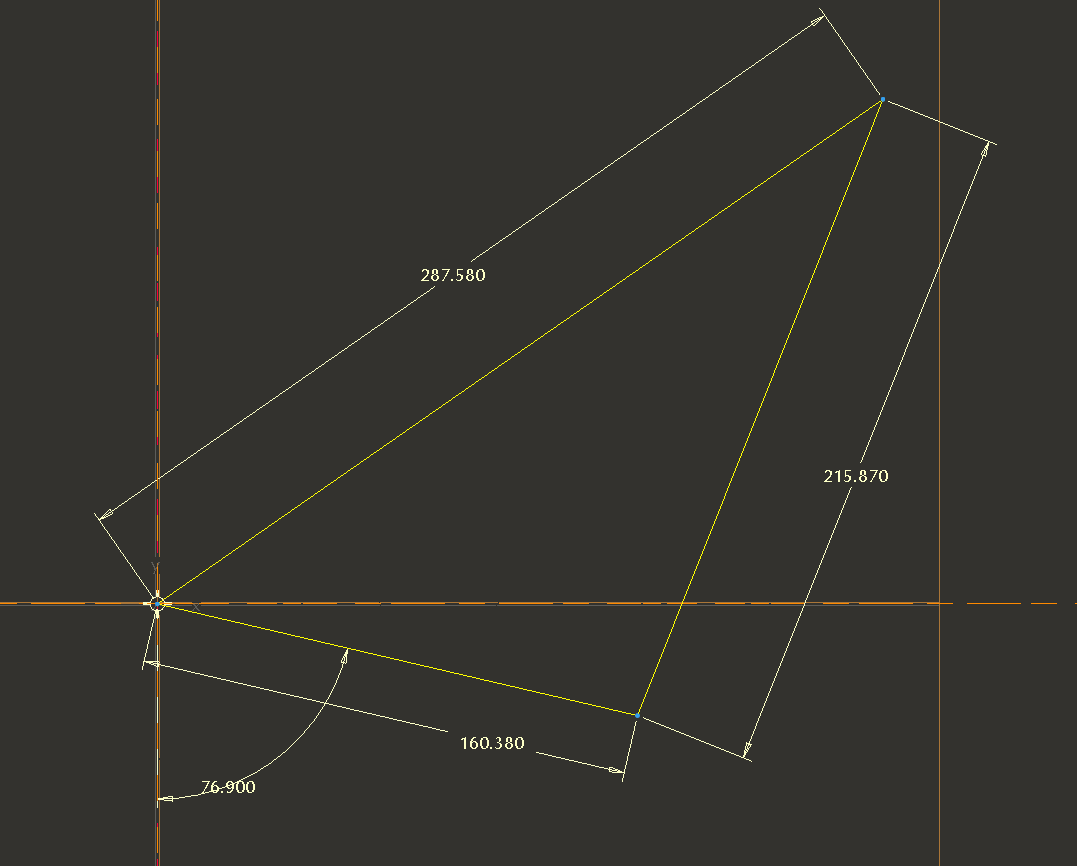

Wenn ich jetzt wie im Bild 2 eine Seitenlänge des Dreiecks vermasse (gelb), ist es immer noch nicht ausreichend definiert (es hat immer noch graue Masse/Winkel).

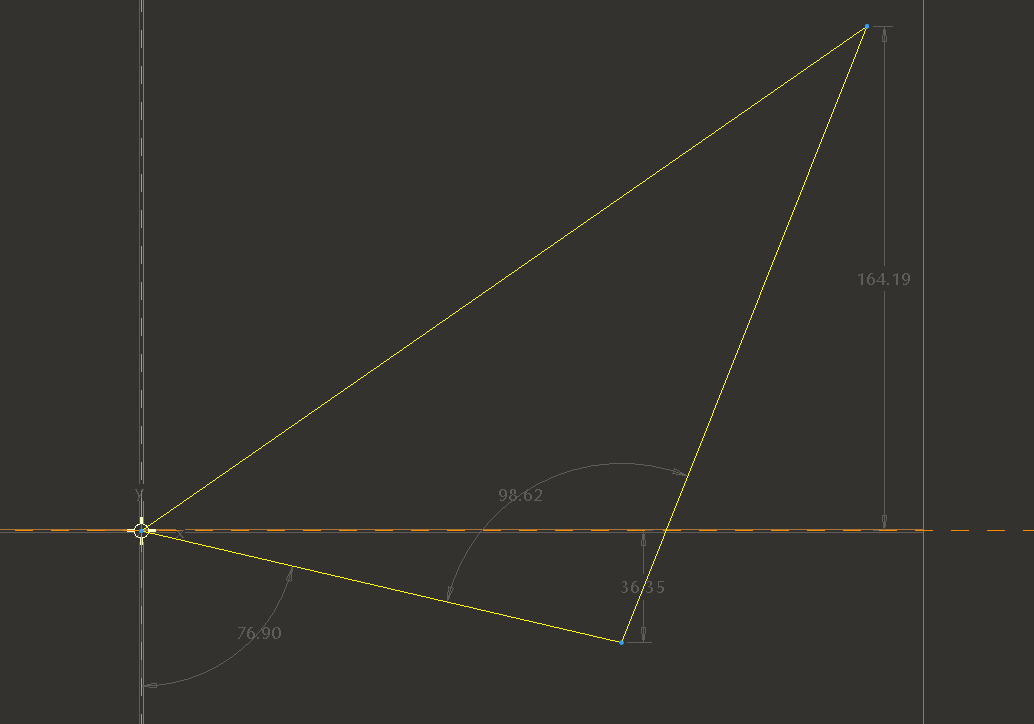

In Bild 3 habe ich dann die restlichen Seitenlängen auch noch genau definiert und eine Dreieckskante mit einer Winkel-Angabe "festgenagelt". Jetzt wäre das Element vollständig definiert - in Alibre hättest du die Info, dass alles definiert ist (also Angabe 0 unten links).

Solche Skizzen kann man dann später auch ganz einfach parametrisch verändern (skalieren usw.) indem man einfach die einzelnen Bemassungen ändert.

Ich hoffe, die Skizzen helfen ein wenig.

Gruss
Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Abertsche
Mitglied
Kommunaltechniker


Sehen Sie sich das Profil von Abertsche an!   Senden Sie eine Private Message an Abertsche  Schreiben Sie einen Gästebucheintrag für Abertsche

Beiträge: 25
Registriert: 08.09.2006

erstellt am: 29. Jul. 2008 20:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für samatthias 10 Unities + Antwort hilfreich

Hallo Leute,

da ich gerade zufällig in dieses Thema gestolpert bin und etwas Zeit zum "klug******en" erübrigen kann :-):

Diese ominösen "constraints" werden um ein Vielfaches verständlicher, wenn man statt des englischen Begriffs "constraint" einfach mal den deutschen Begriff verwendet. Constraints sind nämlich nix anderes als (Rand-)Bedingungen oder (nicht-parametrisch) ausgedrückte Beziehungen von Skizzenelementen untereinander.
Diese Bedingungen helfen uns dabei, für unsere Skizzenelemente bestimmte geometrische Eigenschaften wie z.B. Lage, Richtung, Symmetrie usw. ohne zu viel (speicherintensive & unübersichtliche) Bemaßungen zu definieren. Und definiert sein muss in einem parametrischen CAD-System jeder einzelne Punkt, jedes einzelne Element einer Skizze, wenn die Vorteile der Parametrik vollständig zum Tragen kommen sollen.

Sind Bemaßungen auch constraints?

Ja, aber sie sind noch viel mehr, nämlich Parameter!
Bemassungen in parametrischen CAD-Systemen dienen nicht allein zu Anzeige z.B. eines Abstandes oder einer Linienlänge, sie steuern den Abstand oder die Länge einer Linie selbst.
Wenn du in Alibre eine Linie vom Punkt A nach Punkt B ziehst, ergibt sich die Länge der gezogenen Linie erstmal aus der Lage der Punkte A und B. So lange die Punkte A und B nicht bemaßt sind (oder per Bedienung = Beziehung = constraint fixiert) kannst du diese frei auf der Skizzierebene verschieben. Die Länge und Richtung (der "Skalierfaktor" und der Einheitsvektor) der Linie ändern sich, je nachdem wo die beiden Punkte hingeschoben werden.
Das Element Linie hat ohne Bemaßung oder Bedingungen 5 Freiheitsgrade, wie in der Statusleiste angezeigt: Unterdefiniert = 5.
Verpasst du der Linie eine Bemaßung, so bekommt die Linie einen Parameter, durch dessen Wert die Länge der Linie definiert ist. Verschiebst du die Punkte A und B jetzt, so ändern sich nur noch die Lage und die Richtung der Linie. Die Linienlänge ist durch den Parameterwert fest fixiert. Die Linie verliert einen Freiheitsgrad (Unterdefiniert = 4)
Verpasst du nun einem Punkt der Linie jeweils eine Bemaßung (ausgehend vom Skizzennullpunkt) in Richtung der Skizzenachsen, dann wird die Lage des Punktes mit Hilfe der Bemaßungsparameter fixiert. Der fixierte Punkt kann jetzt durch Anklicken&Ziehen nicht mehr verschoben werden. Ein Verschieben des Punktes ist jedoch durch Ändern der Parameterwerte, z.B. durch Anklicken und Eingeben oder mit Hilfe einer hinterlegeten Formel, jederzeit möglich.
Durch Bemaßung des einen Punktes verliert die Linie weitere zwei Freiheitsgrade (Unterdefiniert = 1)
Der noch nicht bemaßte Punkt kann weiterhin wie gehabt verschoben werden, es ändert sich durch das Verschieben des Punktes nur noch die Richtung der Linie (Freiheitsgrad 1 = Linienrichtung). Durch Hinzufügen eines Parameters, mit dessen Hilfe die Linienrichtung gesteuert wird (z.B. Abstandsmaß für den zweiten Punkt ausgehend vom Ursprung oder ein Winkel zwischen Linie und Skizzenachse) verliert die Linie ihren letzten Freiheitsgrad und ist vollständig definiert (Unterdefiniert = 0).
Du hast die Linie nun mit Hilfe von 5 Bemaßungen (=Parametern) vollständig in Lage, Richtung und Länge definiert. 5 Bemaßungen bedeutet, dass Alibre (und du) zur Definition dieser einen Linie 5 Parameter korrekt verwalten muss.
Die Verwaltung von hunderttausenden verschiedenen Parametern ist für heutige PCs oder Workstations zwar technisch kein großes Problem mehr.
Allerdings werden Skizzen durch viele unabhängige und vor allem abhängige Parameter (z.B. ist die Bemaßung des zweiten Punktes von der Länge der Linie abhängig) irgendwann unübersichtlich und vor allem unsteuerbar.

Hier kommen dann die Beziehnungen oder Constraints ins Spiel....
Wenn du zum Beispiel weißt, dass deine Linie im Ursprung beginnen und in Richtung der horizontalen Skizzenachse verlaufen soll, kannst du die Anzahl der zu verwaltenden Parameter von 5 pro definierter Linie durch Definition von Bedingungen für diese Linie auf einen (!), nämlich die Linienlänge reduzieren.
Dazu zeichnest du deine Linie erneut von A nach B beliebig in den Raum und definierst dann die Linienlänge durch eine Bemaßung. Für den Punkt der Linie, der mit dem Ursprung zusammenfallen soll, definierst du eine "Deckungsgleiche" Beziehung". Der Punkt springt in den Ursprung und die Freiheitsgrade deiner Linie werden um 2 reduziert (Unterdefiniert = 1). Danach definierst du für die Linie entweder eine "horizontal" Beziehung (da die Linie im Ursprung beginnt fällt sie automatisch mit der horizontalen Skizzenachse zusammen) oder aber eine "kollinieare Beziehung" zwischen Linie und horizontaler Skizzenachse. Die Linie ist nun mit einem Parameter und zwei Beziehungen vollständig definiert (Unterdefiniert = 0).

Das Verständnis des und das Wissen um den richtigen Einsatz von Bemaßungen (Parametern) und Beziehungen ist übrigens der Schlüssel zur Erzeugung funktionierender weil konsistenter Skizzen, Bauteile, Baugruppen usw. und zum sinnvollen und wirtschaftlichen Einsatz von parametrischen CAD-Systemen wie Alibre. Zum Thema Beziehungen und deren Anwendung findet sich Einiges in der Literatur zu den verschiedenen CAD-Systemen. Die Befehlsfolgen & Definitionsmöglichkeiten von Beziehungen sind systemspezifisch, die Prinzipien und die Anwendung jedoch nicht.

Experimentiere ein bisschen mit den möglichen Bemaßungen und Constraints für dein Dreieck und du wirst schnell darauf kommen, wie dieses am einfachsten "skaliert" werden kann. Oder melde dich, wenn´s Probleme gibt.
