Liebe Forumsmitglieder!

Ich verwende seit einiger Zeit Alibre, vorwiegend für Blechteile, die dicht sein müssen (Absaugungen). Mein Blechbearbeiter möchte die von ihm so genannte "Schweißecke", also eine Überlappung des breiteren Schenkels um eine halbe Blechstärke. Vielleicht hat diese Ecke auch einen korrekteren Namen, sie ist auch bei anderen Blechbearbeitern üblich, wie ich mittlerweile weiß.

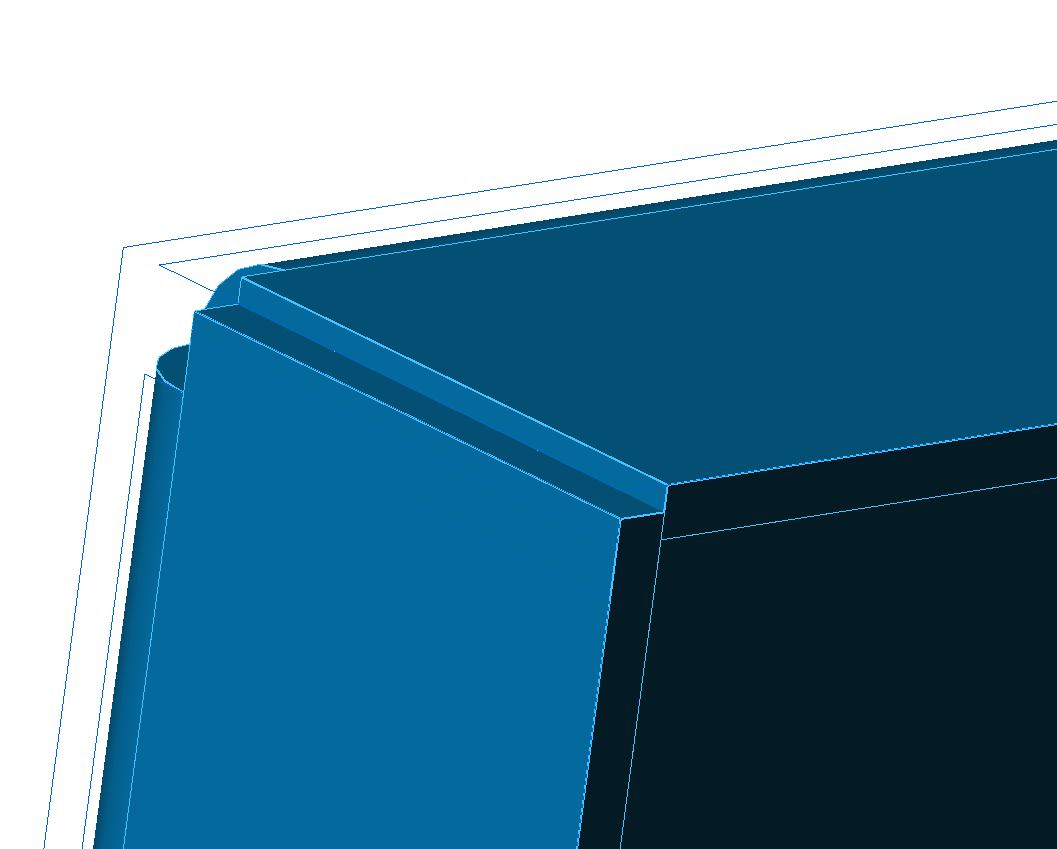

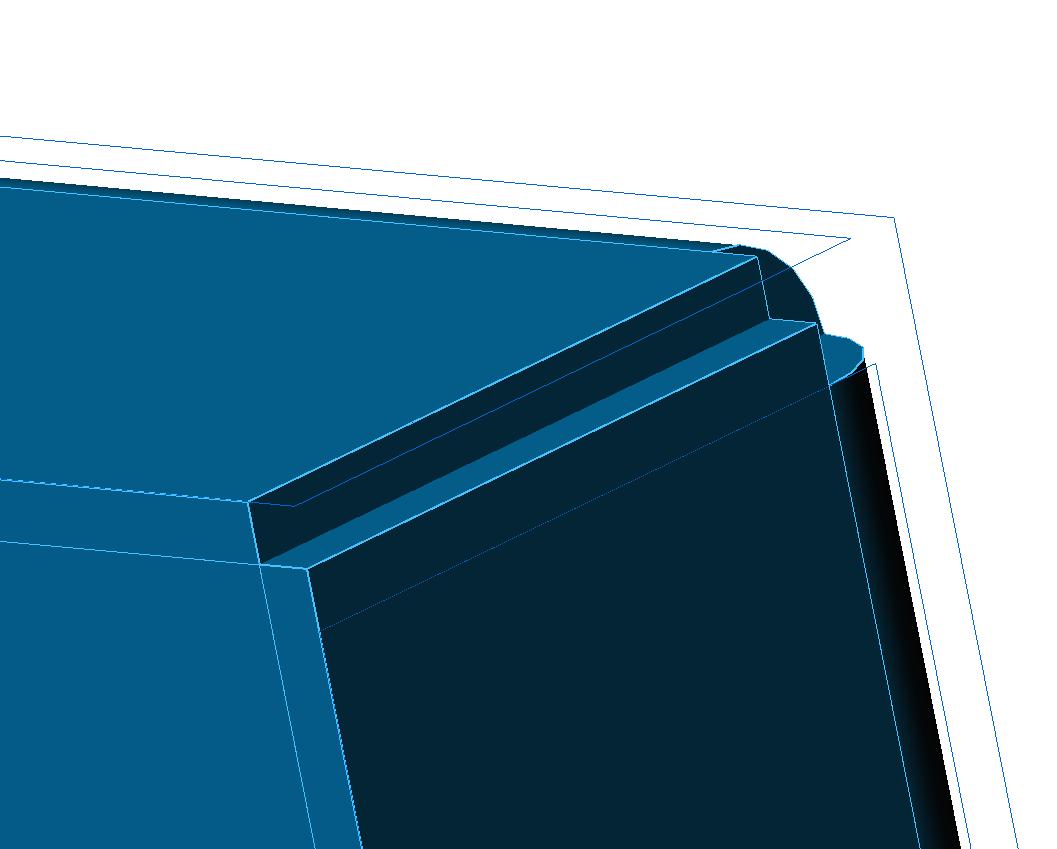

Die *.jpg Dateien zeigen die "Schweißecke" und die normale Alibre-Ecke, das Alibre-Step beinhaltet das gesamte Demo-File.

Bis jetzt gehe ich immer so vor:
(1) Eckentool ("Closed Corner")
(2) Fläche markieren, Skizzierer auf

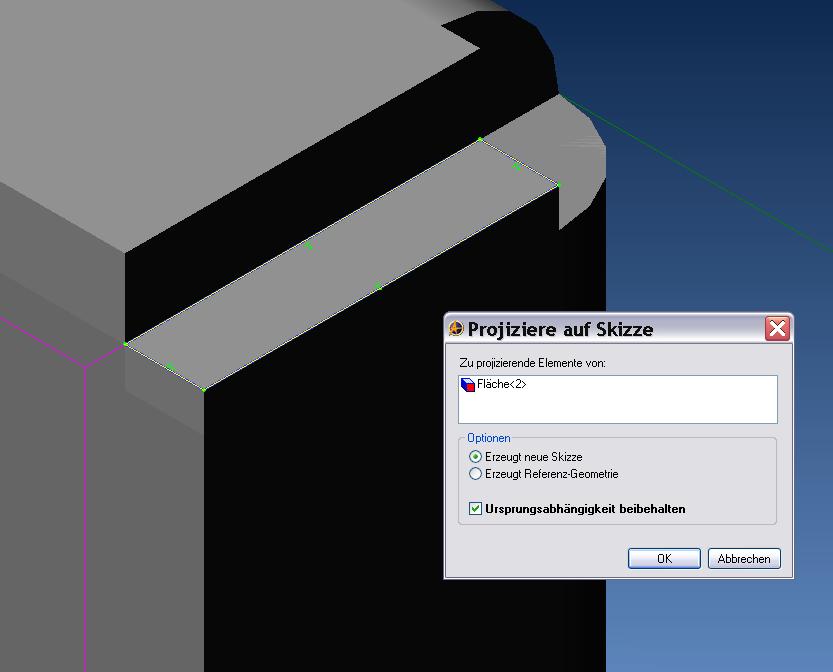

(3) Fläche projizieren ("Project to Sketch" mit Optionen "Create Sketch Figure" und "Maintain Association"
(4) Rechteck zeichnen, 3*"Collinear Constraint", damit die Ecke nicht irgendwann in der Luft hängt
(5) Rechteck bemaßen
(6) Rechteck erzeugen ("Tab")
das funktioniert, ist aber recht aufwändig.

Mein Traum wäre ein Trick, die Schritte (1)-(6) irgendwie schlauer zu machen, leider bin ich auf nichts selber gekommen, habt ihr eine Idee?

Vielen Dank für Eure Ideen und liebe Grüße aus Wien

Christian

Ich verwende XP/SP2 und Alibre Design™ Expert 10.0
Alibre Design Version:[ PRODUCTVERSION 10,0,1,10059 ], Englische Version

PS: nochmals vielen Dank für das OO-Connect-Tool [IMG][/IMG]  [IMG][/IMG]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

alibreecke.jpg schweissecke_halbe_blechdicke.jpg

Hier nochmals der Versuch, die jpgs sichtbar zu machen.

Ch.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Christian,

ich würde direkt mittels Skizzenprojektion auf einer Laschenfläche eine Skizze erstellen und diese extrudieren mit der Einstellung auf Maßangabe, Tiefe im Formeleditor auf halbe Blechstäke gesetzt.

Gruß
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Blech1.jpg Blech2.jpg

Hallo Christian,

nachdem Du alle Laschen erstellt hast, besteht die Möglichkeit, die Skizze der Lasche zu bearbeiten.
Beispiel:
- Skizze < >bearbeiten

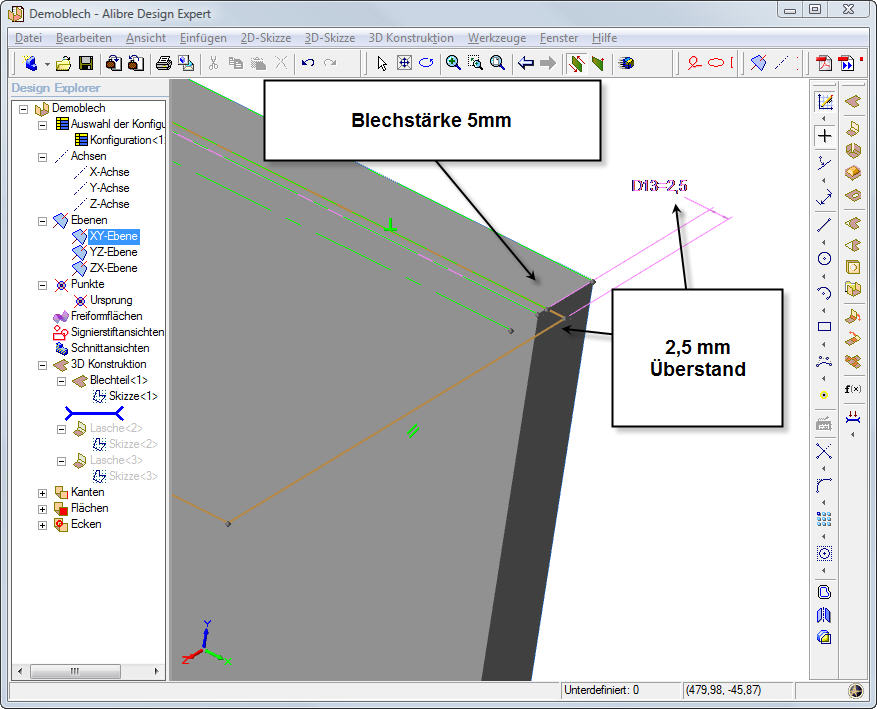

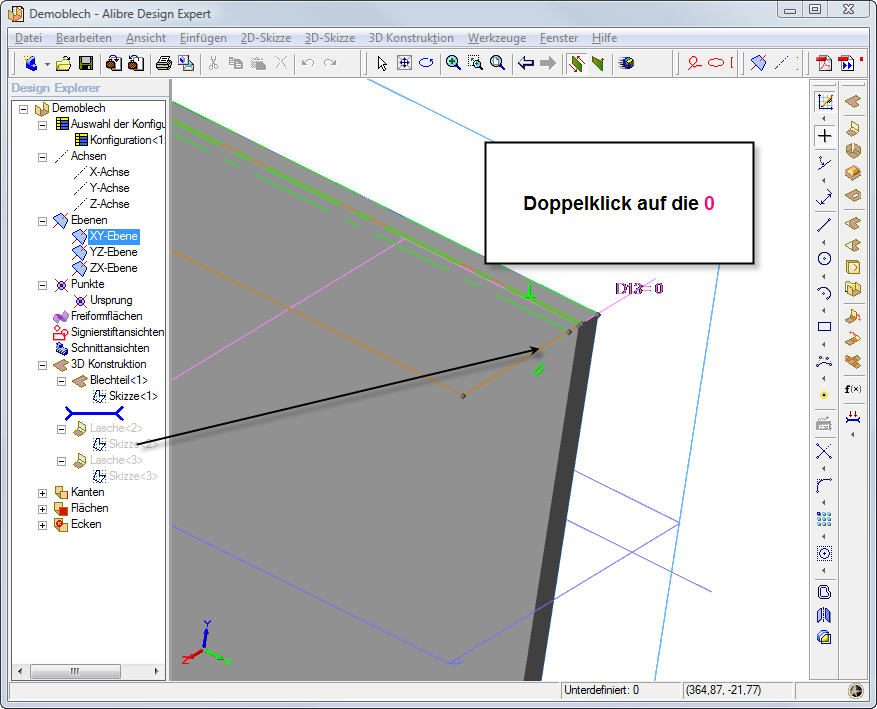

- Laschenskizze wird mit dem Maß 0 angezeigt.
- Doppelklick auf die 0 und Deinen Wert eingeben evtl. über Gleichungs/Formeleditor.

Oder den Wert 0 löschen und mit den Skizzenabhängigkeiten arbeiten.
Anschließend F5

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank, ich wußte nicht, dass es im Biegemodul ein "normales" Extrudieren gibt, das ist eine einfache Möglichkeit.

Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank Ralf!

Danke für die Idee, ich brauche aber meist erst die geschlossenen Ecken ("Closed Corner"), die Idee von Thomas ist eigentlich superbequem.

Danke Euch allen

Christian
