Hi,

wie schon im Betreff steht. Wie bekomme ich eine Skizze, Fläche bzw. Geometrie auf eine gewölbte Fläche. In meinem Fall ist es ein Rohr.
Hab schon etwas experimentiert, bekomme es aber nicht hin.
Und mein Handbuch ist leider noch von Version 8. Bei der neuen Version von der Alibre.ch Seite unter Punkt 33.5 wie es gemacht wird. Nur die wichtige Seite fehlt

Kann mir hier jemand weiterhelfen?

Gruß
Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco,

was hast Du vor
mit dem Rohr?

Gruß
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich würde gerne eine Langlochgeometrie, die ich als Abwicklung vor mir habe auf das die Rohraußenfläche legen.
Danach Linearer Schnitt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das kannst Du mit dem Blechmodul simulieren:

- schmales (0,1 mm) Blech von der Länge des Rohres erstellen
- Biegelasche anfügen (haken bei "nur Biegung erstellen")
- Biegung entfalten
- Skizze auf Blech,  linear ausgetragener Schnitt oder Blechschnitt
- zurück-biegen

Gruß
Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco

tut mir leid, ich hatte gedacht, Du hättest Alibre Prof., aber das Professional steht bei Win XP.
Dann weiß ich gerade auch nicht weiter.

betrübte Grüße
Thomas

[Diese Nachricht wurde von d.gentley am 14. Feb. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Thomas,

Das mit dem Biegemodul ist eine gute Idee. Werde ich gleich mal Probieren. Muss aber auch eine andere Löstung geben.
Da es in dem Buch so aussieht als wäre es eine importierte Freiformfläche. Werd ich wohl doch das Büchlein bestellen müssen

Ich hab übrigens die V10 Pro. Irgendwie mag sich mein Profil nicht aktualisieren lassen.

Gruß
Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kleiner Signaturtest

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco,

Es besteht die Möglichkeit eine neue Ebene auf den Mantel zu legen.
Wähle eine vorhandene Ebene aus, danach auf Ebene einfügen und jetzt auf den Mantel "klicken. Es wird jetzt eine neue Ebene erstellt.
Auf dieser Ebene kannst Du eine Skizze erstellen und austragen/schneiden.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@Thomas
Das mit dem Abwickeln hat Problemlos geklappt! Danke.

@Ralf
Ja, bei der Lösung war ich auch schon. Das Problem ist, dass ich hier eine "Normale Flache" Ebene bekomme, die auf der Außenfläche des Zylinders sitzt. Oder kann man hier die Ebene auf den Mantel "Abwickeln"
Sehe nur die Option -Symmetrieachse bzw. -Rückwärts

Worauf ich hinaus wollte. Ist es möglich, eine Skizze auf eine "Gewöblte" Fläche zu legen? z.B. auf eine Importierte Freiformfläche.
z.B. Skizze mit einer Gravur oder Schriftzug und diese dann auf die Fläche legen und nur um z.b. 0,1mm erhebe oder austrage.
Ich hoffe ihr wißt was ich meine!?!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco,

es ist leider nicht möglich
eine Skizze auf eine gewölbte Fläche zu legen:

Grund: es gibt keine gewölbten Skizzen.

Es ist nur auf eine Ebene/ Normale Fläche möglich,
die in Bezug zur gewölbte Fläche steht.

Gruß Sergey

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marc,

ja das geht, wenn es eine Fläche im *.3dm, *.igs oder *.sat Format ist.
Im Teil findest Du unter Einfügen die Option Freiformflächen... .

@Sergey
3D Skizzen können erstellt werden, schau mal unter 3D Skizze.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

Du hast Recht. 3D-Skizze gibt es schon  ,
aber eine Skizze auf gewölbte Fläche?...
Habe ich das anscheinend noch nicht im Griff.
Bitte um "sorry" fürs Irrtum.

Gruß Sergey

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Sergey,

alles im grünen Bereich

Die beste und schnellste Möglichkeit ist die von Thomas vorgeschlagene Methode:
Blech (Rohr) biegen -> entfalten -> vorhandene Skizze auf das Blech legen -> auschneiden -> zurückbiegen.
Baugruppe mit Rohr -> Blech dazu ausrichten und mit Projiziere... Skizze auf Rohr übertragen -> Schnitt.

Gruß Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Marco,

ich weiß nicht wie "gewölbt" Deine Fläche ist. Ich hatte eine ähnliche Anwendung mal vor einer Weile. Der Kunde wollte unbedingt eine Beschriftung im 3D sehen.

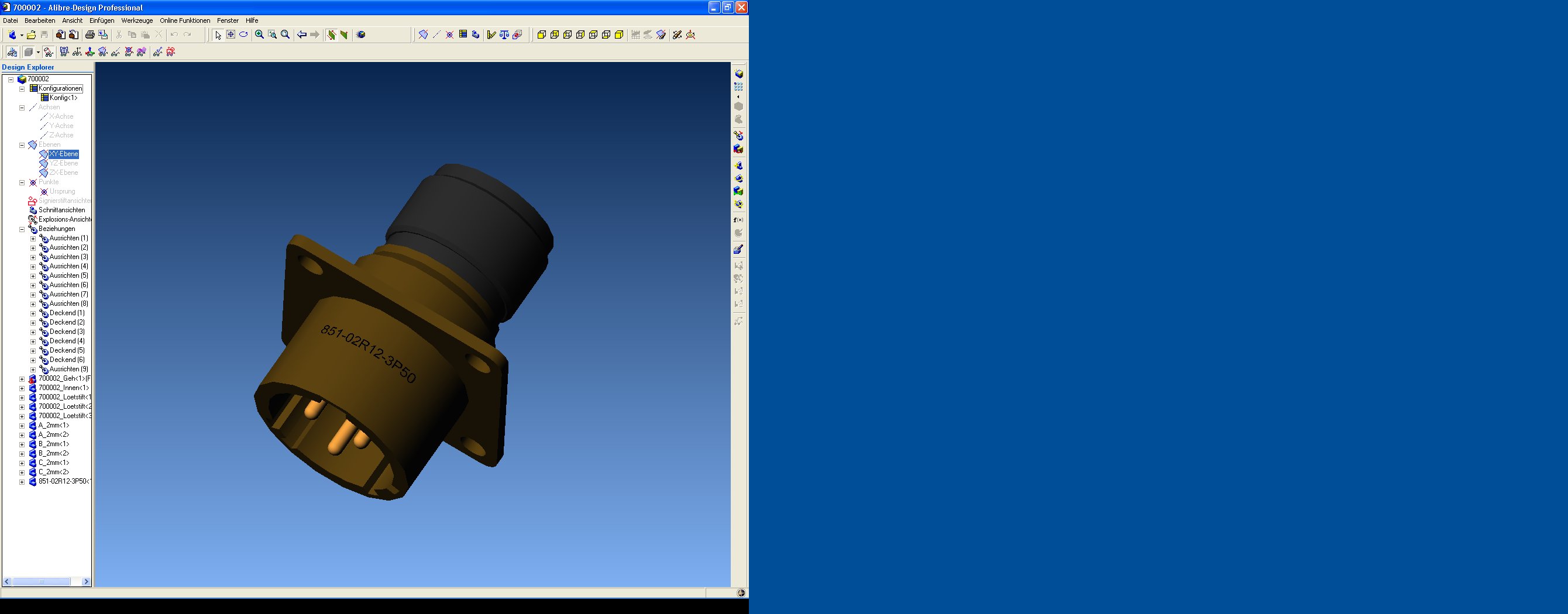

Habe es über 2 Bauteile gelöst (siehe Bild), sollte aber auch mit einer boolschen Funktion möglich sein.

Grüßle
Robert

------------------
Es gibt 10 Arten von Menschen. Diejenigen, welche Binärzahlen verstehen und die anderen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

@niedi

ja so in der art hab ich das gemeint.
muss man doch etwas "tricksen"

wie gesagt, mit dem blechmodul hab ich eigentlich das geschaft was ich machen wollte.
der rest wäre nur noch ein Bonbon gewesen

und danke für die hilfe

gruß
marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
