Thema: Leitlinie 2mal verwenden!? (1216 mal gelesen)
|
DanielSan Mitglied
Beiträge: 21 Registriert: 06.03.2007 Desktop: Pentium 4 (ht) 3Ghz 1024MB Ram GeForce 5900<P>Notebook: Acer 5920G 2Ghz (Core2Duo) 2GB Ram GeForce 8600GT<P>Alibre V10 Prof.
|
erstellt am: 27. Jan. 2008 17:34 <-- editieren / zitieren --> Unities abgeben:
Hallo, Ich habe eine 3D skizze mit einem Spline gezeichnet und möchte sie 2 mal als Leitlinie benutzen. Ich habe schon versucht, sie einfach zu kopieren und dann in eine neue 3D Skizze wieder einzufügen aber das klappt leider nicht. Bei 2D Skizzen klappt das. Aber eine 2D Skizze wird nicht als Leitlinie aktzeptiert. Wie kriege ich das hin das ich zwei verschiedene Geometrien (2D Skizzen) an einer Leitlinie erstellen kann? Ich muss eine Geometrie als Körper erstellen und die andere als Schnitt. Ich hoffe ihr versteht was ich meine. Wenn nicht sagt was ich unverständlich geschrieben habe. Danke schonmal für eure Hilfe MFG Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ralf Schrödter Moderator Konstruktion & Support
Beiträge: 2287 Registriert: 17.02.2006 -> Windows 11- 64 bit -> i9 / Nvidia RTX -> Alibre-Design V27 -> Moi3D V5 -> KeyShot V11
|
erstellt am: 27. Jan. 2008 18:16 <-- editieren / zitieren --> Unities abgeben: Nur für DanielSan
|
d.gentley Mitglied Metallbauer, selbständig
Beiträge: 125 Registriert: 16.07.2005 was weiß ich - 'n Pc halt Alibre Pro 10
|
erstellt am: 27. Jan. 2008 18:32 <-- editieren / zitieren --> Unities abgeben: Nur für DanielSan
Hallo Daniel, eine 3D Skizze kannst Du Wohl tatsächlich nur 1x als Pfad verwenden (daß man 2D Skizzen mehrfach nutzen kann wusste ich jetzt nicht; danke). Du kannst aber Folgendes machen: erstelle ein kleines rechteckiges Profil als Sweep. Dessen Kanten kannst Du dann mehrfach als Pfad verwenden. Wenn Du ein rundes Profil konstruierst, kannst du diesen "Kern" zur Längenmessung nutzen. Gruß Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DanielSan Mitglied
Beiträge: 21 Registriert: 06.03.2007 Desktop: Pentium 4 (ht) 3Ghz 1024MB Ram GeForce 5900<P>Notebook: Acer 5920G 2Ghz (Core2Duo) 2GB Ram GeForce 8600GT<P>Alibre V10 Prof.
|
erstellt am: 01. Feb. 2008 09:30 <-- editieren / zitieren --> Unities abgeben:

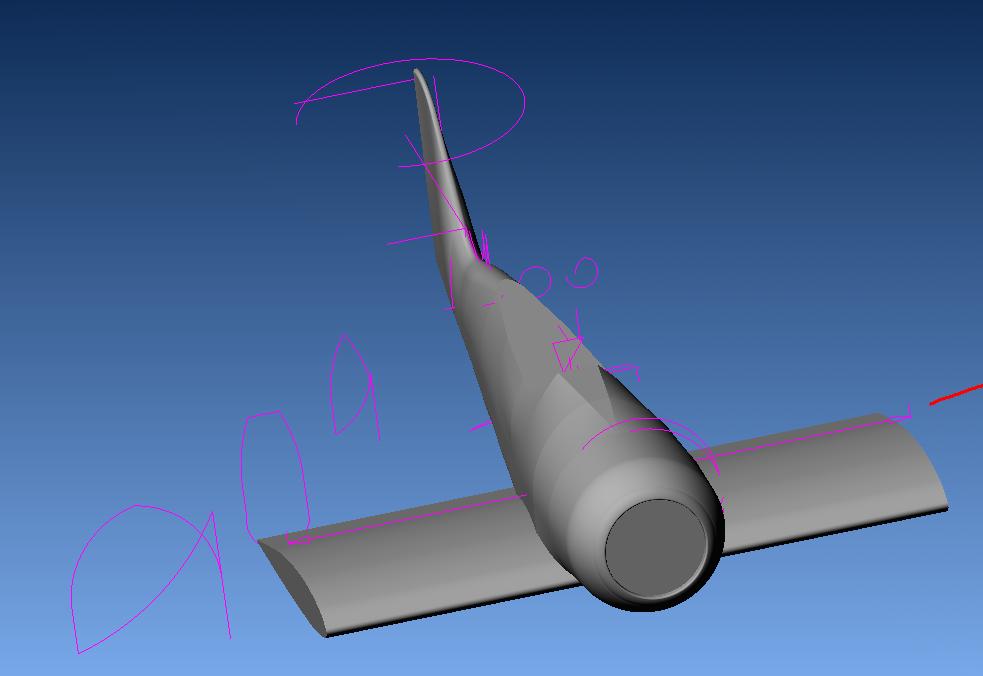

Hallo, Entschuldigt das es solange gedauert hat bis ich antworte. Also ich habe es jetzt hinbekommen. War etwas gefummel, ich musste die Skizzen in zwei Teile zerlegen. Es geht um das Ende des Rumpfes. Er ist noch nicht ganz fertig. Habt ihr evtl noch einen Tip für mich wie ich die Übergänge etwas sanfter hinbekomme? Die Datei im Anhang ist mit 7Zip gezippt. Danke MFG Daniel [Diese Nachricht wurde von DanielSan am 01. Feb. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
d.gentley Mitglied Metallbauer, selbständig
Beiträge: 125 Registriert: 16.07.2005 was weiß ich - 'n Pc halt Alibre Pro 10
|
erstellt am: 01. Feb. 2008 12:59 <-- editieren / zitieren --> Unities abgeben: Nur für DanielSan
Hallo Daniel, Führe den Rumpf als 1 ! Loft aus, dann gleicht das Programm die Übergänge von selber an. Zeichne einfach die die Spanten jeweils einmal und nimm alle Skizzen in ein Loft auf; das geht. Dann brauchst Du auch keine Übergangsspanten (1/2, 2/2 usw). Die Cocpitfläche kannst Du als Schnitt modellieren. Leider kann ich das an Deinem Modell nicht durchführen, ich habe nach dem Öffnen der Datei einen ziemlichen Liniensalat (s. Bilder einmal nach dem Öffnen und einmal nach kompl. Aktualisieren.). Hat das noch jemand anderes oder ist das nur bei mir? Und: wie auch immer, warum ist dem so? Gruß Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DanielSan Mitglied
Beiträge: 21 Registriert: 06.03.2007 Desktop: Pentium 4 (ht) 3Ghz 1024MB Ram GeForce 5900<P>Notebook: Acer 5920G 2Ghz (Core2Duo) 2GB Ram GeForce 8600GT<P>Alibre V10 Prof.
|
erstellt am: 01. Feb. 2008 13:49 <-- editieren / zitieren --> Unities abgeben:
Hi, Ich habe das jetzt mal als ein Loft versucht aber entweder er macht garnichts oder das Loft ist vielzuverdreht. Kannst du mir das evtl. einmal machen? Ich habe die Datei nochmal neu eingefügt ich hoffe jetzt klappt es. Wenn nicht lade ich mal die .prt irgendwoanders hoch und gebe euch den link dazu. Danke MFG Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pit65 Mitglied
Beiträge: 22 Registriert: 28.06.2007
|
erstellt am: 18. Mrz. 2008 20:40 <-- editieren / zitieren --> Unities abgeben: Nur für DanielSan
Hi Daniel Meinst Du so etwa? habe immer nur 2 Spante verbunden, geht das so?? Wieso machts Du die einzelnen Spant Anfang und Ende unterschiedlich 3.0 und 3.1 etc? Mach doch den Rumpf durchgängig und schneide das Kokpitt nachher aus ebenfalls mit dem Fenster. Sorry mit zip über 1MB desshalb rar. Viel Spass! ------------------ Gruss Peter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
