Hallo

soo meine Probleme gehen weiter...

Wie kann ich eine Skizze skalieren ohne komplett das ganze Bauteil zu skalieren?

Hintergrund:
Ich zeichne den Einsatz für eine Spritzgussform, die Aussenabmessungen für die Form habe ich eingegeben, jetzt habe ich als Skizze den Ausschnitt für das Spritzgussteil gemacht (quasi das negativ) jetzt braucht dies aber 1,5% Aufmass ohne dabei die Abmessungen der Form zu verändern.

Wen ich jetzt skalieren sage will er immer gleich das komplette Bauteil mit Aussenform und allem skalieren, das geht ja nicht.

ok falls Skizze nicht geht hab halt die Skizze auch als Rotation, falls das mehr hilft?

[Diese Nachricht wurde von MB309 am 24. Jan. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ein Teil mit 2 Konfigurationen erstellen.

Konfiguration 1
Konfiguration 2 -> skaliert

In der 2D Ableitung kann ausgewählt werden, welche Konfiguration abgeleitet wird.
Es ist auch möglich, 2 Konfigurationen auf einem oder mehreren Blättern abzuleiten.

Die 2D Ableitung zu ändern/skalieren, würde bedeuten, dass die Zeichnung nicht mehr assoziativ ist.

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

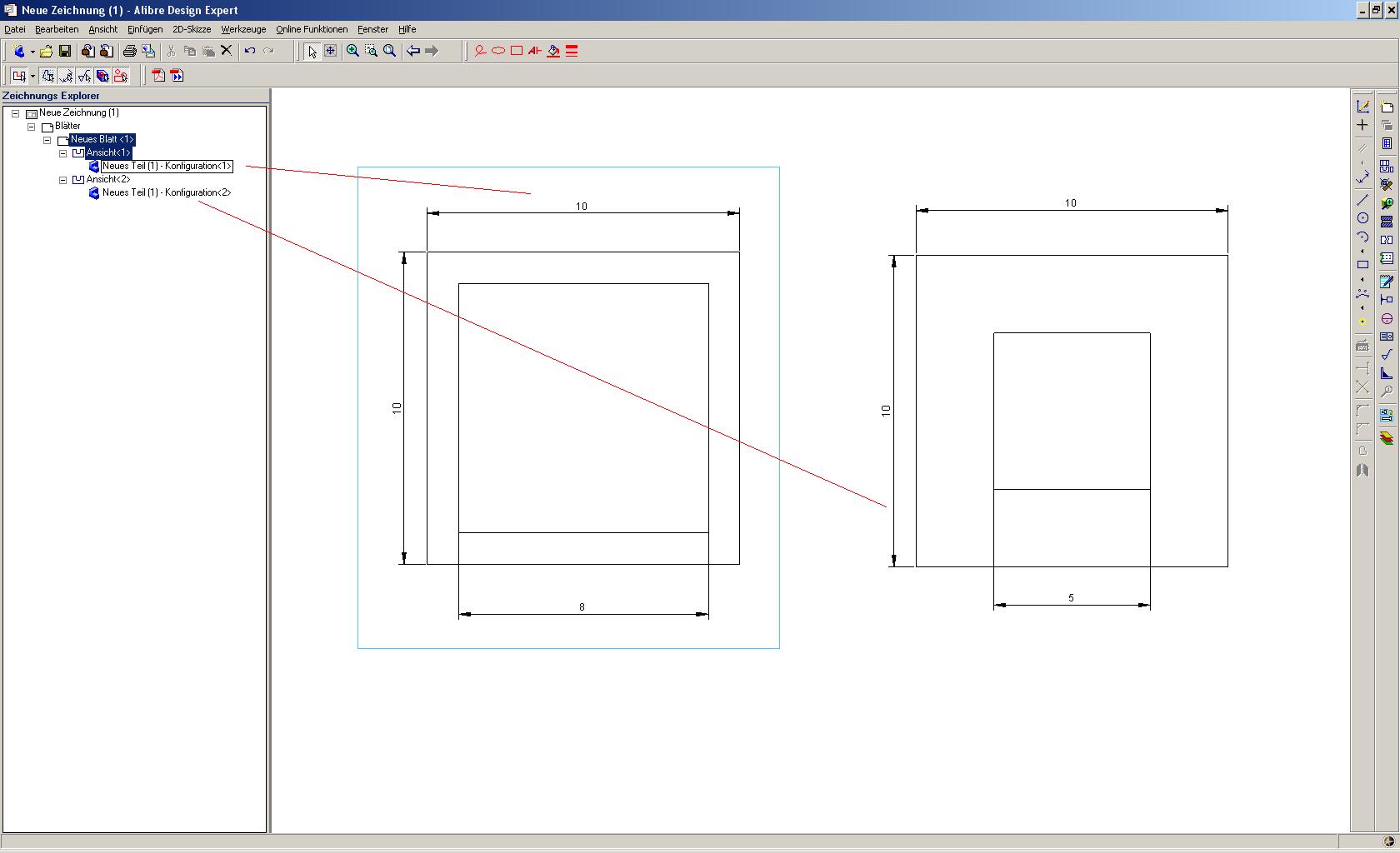

so sieht es dann (Konfiguration)etwa in 2D aus.

Gruß Sergey

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen.

hmm vielleicht stehe ich auch gerade auf dem Schlauch...

Wen ich eine Konfiguration mache, welche Einstellungen muss ich dann machen? Bei mir ändert er dann wieder das komplette Bauteil anstatt nur den Einsatz? Die ursprüngliche Skalierung brauche ich ja nicht nur die  mit dem 1,5% grösseren Einsatz bei gleichen Aussenformen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


so hab mal ein Bild angehängt, es geht im grunde um die Rotation 4 bzw Skizze 4 alle anderen Abmessungen sollen so bleiben wie sie sind..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Einfachste Lösung, leider einzelne Flächen.

Zur Konfiguration:
Modellbereich:
1. Einfügen/ Konfiguration/ Aktiv (zuvor Konfiguration<1> Parameter Werte sperren).
2. Skizze des Einsatzes neu bemassen (+1,5%)
3. Jetzt zwischen "Konfig" umschalten (Doppelklick)

Ansonst:
1. Neue Skizze auf fertigen "Einsatz" drauf.
2. Kontur projizieren und mit dem Befehl "Skizze Versatz" um +X mm vergrößern und Versatz bemassen.
3. Neue Extrusion erstellen.
So bleibt die Extrusion assoziativ.

Gruß Sergey

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

funktionieren irgendwie beide Variante nicht so recht und einfacher wirds auch nicht wen ich jedesmal die komplette Skizze 1,5% grösser Vermassen darf.

Bei der Konfiguration kriege ich nur eine komplette 1,5% vergrösserung hin und nicht vom Einsatz...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

...beide Varianten funktionieren ohne Probleme:

- Erste Konfiguration erstellen und speichern.
- Erste Konfiguration mit Rechtsklick -> SPERREN
- Neue Konfiguration einfügen / erstellen und Haken auf "aktiv" setzen.
- Im Design-Explorer die Ø-Skizze aufrufen und das vorhandene Maß mit *0,985 erweitern.
- Im Design-Explorer die Tiefe/Extrusion aufrufen und mit *0,985 erweitern.
- Speichern

Konfiguration-Film-clip

Du kannst das Teil gern als *.zip hier in das Forum stellen, es helfen sicher gern einige Alibre User

Gruß Ralf

------------------
