Autor Thema:  2-D Ableitung, Gewindedarstellung komisch (1105 mal gelesen)
sugizuk
Mitglied
techn. Kaufmann/Konstrukteur


Sehen Sie sich das Profil von sugizuk an!   Senden Sie eine Private Message an sugizuk  Schreiben Sie einen Gästebucheintrag für sugizuk

Beiträge: 229
Registriert: 09.06.2005

::Intel 3Ghz::
:::Win XP:::
::Solid Edge 2-D Drafting::
::Alibre Xpress.::

erstellt am: 26. Nov. 2007 09:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Guten Morgen

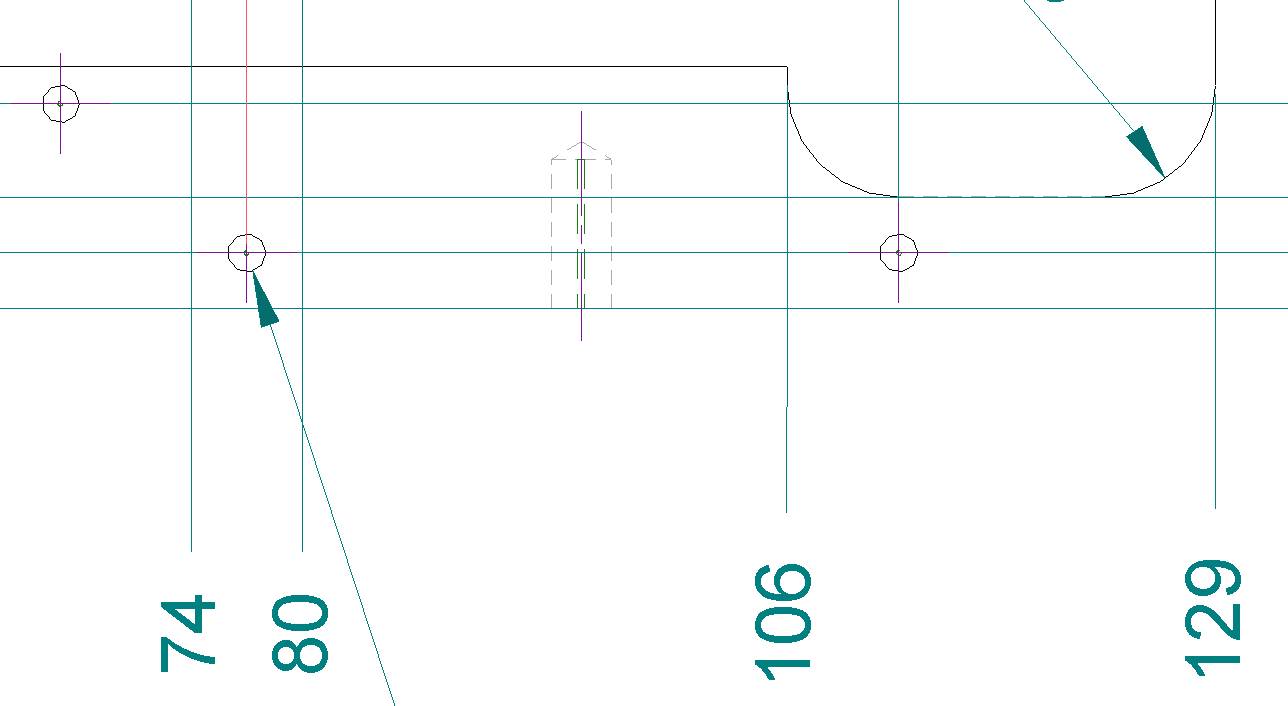

Ich möchte eine Zeichnung meinem Lieferanten abgeben. Nun habe ich festgestellt, dass bei Innengewinde die unterbrochene Linie (Gewindedurchmesser) viel zu klein angezeigt wird. Gehe ich hingegen in eine andere Zeichnung, kommt die Darstellung korrekt.
Was habe ich falsch gemacht? Möglicherweise war das am Anfang beim Erstellen der 2-D Ableitung nicht so, aber das ist jetzt schwierig zu sagen.

Danke für jeden Tip!

Gruss
Chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 26. Nov. 2007 22:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sugizuk 10 Unities + Antwort hilfreich

Hallo Chris,

schau mal in Deinem 3D Teil nach, ob die Gewindeangaben im Bohrungsmanager stimmen.
Evtl. muß ein im 3D Teil geändertes Maß, in der 2D Zeichnung aktualisiert werden


Beste Grüße
Ralf

------------------
www.alibre.info

"...der unzufriedene Mensch findet keinen bequemen Stuhl"
--> Löse das Problem nicht die Schuldfrage <--

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sugizuk
Mitglied
techn. Kaufmann/Konstrukteur


Sehen Sie sich das Profil von sugizuk an!   Senden Sie eine Private Message an sugizuk  Schreiben Sie einen Gästebucheintrag für sugizuk

Beiträge: 229
Registriert: 09.06.2005

::Intel 3Ghz::
:::Win XP:::
::Solid Edge 2-D Drafting::
::Alibre Xpress.::

erstellt am: 28. Nov. 2007 14:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Ralf

Hat leider nicht geklappt. Habe die Gewinde im 3D Modus noch verändert, und alle Ansichten der Ableitung auf Gewindedarstellung aktualisiert,
was aber leider keine Besserung brachte. Das Teil habe ich unterdessen bestellt. Normalerweise kommen die Gewinde auch korrekt.

Trotzdem besten Dank für den Hinweis

Gruss
Chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 28. Nov. 2007 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für sugizuk 10 Unities + Antwort hilfreich

Hallo Chris,

kann es evtl. sein, dass Du eigene Gewinde definiert hast?
Kannst du mal nur die Gewindeangabe posten, ich würde dann mit den gleichen Angaben "bohren", als 2D ableiten und vergleichen.

Gruß Ralf

------------------
www.alibre.info

"...der unzufriedene Mensch findet keinen bequemen Stuhl"
--> Löse das Problem nicht die Schuldfrage <--

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sugizuk
Mitglied
techn. Kaufmann/Konstrukteur


Sehen Sie sich das Profil von sugizuk an!   Senden Sie eine Private Message an sugizuk  Schreiben Sie einen Gästebucheintrag für sugizuk

Beiträge: 229
Registriert: 09.06.2005

::Intel 3Ghz::
:::Win XP:::
::Solid Edge 2-D Drafting::
::Alibre Xpress.::

erstellt am: 28. Nov. 2007 15:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Ralf

Ich habe noch keine eigenen Gewinde definiert. Es handelt sich um normale M2.5, M3 und M4 Gewinde. Ich könnte Dir sonst auf die geschäftliche Support e-mail die beiden Dateien mailen (2.5MB Zip) falls Du das kurz anschauen könntest. Andernfalls kann ich auch damit leben.

Gruss Chris
