Autor Thema:  Fehlende Mittellinie im Rohrbogen (1744 mal gelesen)
meyerj
Mitglied
Techniker


Sehen Sie sich das Profil von meyerj an!   Senden Sie eine Private Message an meyerj  Schreiben Sie einen Gästebucheintrag für meyerj

Beiträge: 75
Registriert: 06.12.2005

CAD: AlibreDesign / Rhino / DraftBoard Expert
Messsystem: FARO Gelenkmessarm mit CAM2 Measure Software

erstellt am: 19. Jun. 2007 21:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Krümmer1.pdf

Hallo an Alle,
vielen Dank für die nützliche Hilfe zum Rohrthema.
Und damit gehts gleich weiter.

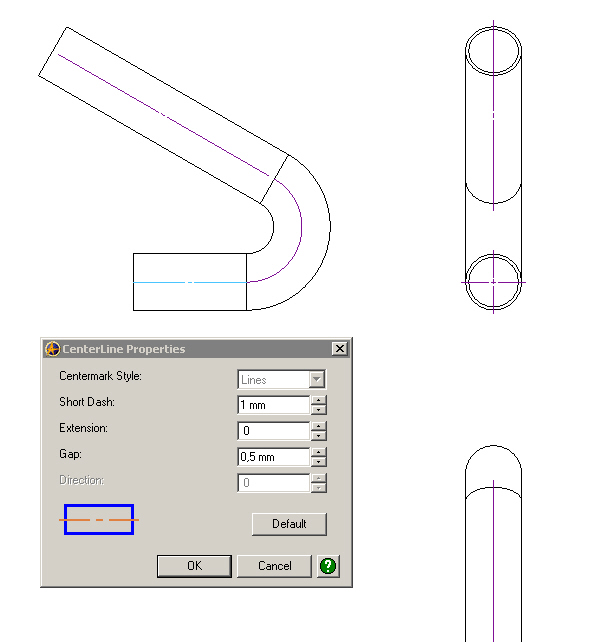

In der Zeichnung eines Rohrkrümmers habe ich Probleme mit den Mittellinien. Siehe Zeichnung.
1. ist das Mittellinien-Kreuz in der Rohrmitte viel zu gross. Wie kann ich das anpassen.
2. Warum wird die Mittellinie des Rohrbogens in der linken Ansicht nicht dargestellt/erzeugt?

Gruß
Jens

------------------
Win XP Pro / Alibre Design Std. 9.0 / Rhino3.0 / DraftBoard Expert 4.5 / CAM2 Measure V4

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weimerv
Mitglied
Konstrukteur


Sehen Sie sich das Profil von weimerv an!   Senden Sie eine Private Message an weimerv  Schreiben Sie einen Gästebucheintrag für weimerv

Beiträge: 252
Registriert: 01.02.2005

Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4

erstellt am: 19. Jun. 2007 21:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meyerj 10 Unities + Antwort hilfreich
Hallo Jens,

kann die Datei nicht öffnen.
Das ü muß raus !

Gruß

------------------

Volker
www.weimer-cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

meyerj
Mitglied
Techniker


Sehen Sie sich das Profil von meyerj an!   Senden Sie eine Private Message an meyerj  Schreiben Sie einen Gästebucheintrag für meyerj

Beiträge: 75
Registriert: 06.12.2005

CAD: AlibreDesign / Rhino / DraftBoard Expert
Messsystem: FARO Gelenkmessarm mit CAM2 Measure Software

erstellt am: 19. Jun. 2007 21:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Kruemmer1.pdf

Hallo,
und sorry. Hier die geänderte Datei.
Das zu grosse Mittellinien-Kreuz habe ich einfach gelöscht.

Gruß
Jens

------------------
Win XP Pro / Alibre Design Std. 9.0 / Rhino3.0 / DraftBoard Expert 4.5 / CAM2 Measure V4

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weimerv
Mitglied
Konstrukteur


Sehen Sie sich das Profil von weimerv an!   Senden Sie eine Private Message an weimerv  Schreiben Sie einen Gästebucheintrag für weimerv

Beiträge: 252
Registriert: 01.02.2005

Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4

erstellt am: 19. Jun. 2007 22:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meyerj 10 Unities + Antwort hilfreich


Hallo Jens,

für das zu große Mittellinien Kreuz gibt es eine einfache Lösung.
Durch einen Doppelklick auf die Mittellinie solltest Du in den entsprechenden Dialog gelangen.
Dort kannst Du dann alle Maße und Abstände einstellen.

Die Mittellinie im Bereich der Krümmung habe ich auch nur mit einem Workaround erzeugen können.
Bogen Zeichnen, Endpunkte mit der Mittelpunkt-Beziehung auf die Beiden tangentialen Kanten ausrichten, dann den Bogen konzentrisch zur Krümmung ausrichten. Zum Schluß noch auf den Layer für Mittellinien verschieben.

Gruß

------------------

Volker
www.weimer-cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

modeng
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von modeng an!   Senden Sie eine Private Message an modeng  Schreiben Sie einen Gästebucheintrag für modeng

Beiträge: 7061
Registriert: 10.12.2003

 erstellt am: 20. Jun. 2007 12:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für meyerj 10 Unities + Antwort hilfreich



Moin,

[...]
kann die Datei nicht öffnen. Das ü muß raus !
[...]

falls IE benutzt wird umstellen dann sollte auch mit Umlauten klappen

Klaus

------------------
Unser Unwissen erobert immer weitere Welten. (S.J. Lec)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

meyerj
Mitglied
Techniker


Sehen Sie sich das Profil von meyerj an!   Senden Sie eine Private Message an meyerj  Schreiben Sie einen Gästebucheintrag für meyerj

Beiträge: 75
Registriert: 06.12.2005

CAD: AlibreDesign / Rhino / DraftBoard Expert
Messsystem: FARO Gelenkmessarm mit CAM2 Measure Software

erstellt am: 20. Jun. 2007 18:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Volker,
vielen Dank. Habe alles genau so gemacht. An der Darstellung der Mittellinie bei diesen Rohrbögen sollte Alibre noch dran arbeiten.

Gruß

Jens

------------------
Win XP Pro / Alibre Design Std. 9.0 / Rhino3.0 / DraftBoard Expert 4.5 / CAM2 Measure V4

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
