Autor Thema:  Durchdringung bzw. Bruch? Wie geht man vor? (1679 mal gelesen)
Aclyn
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Aclyn an!   Senden Sie eine Private Message an Aclyn  Schreiben Sie einen Gästebucheintrag für Aclyn

Beiträge: 128
Registriert: 11.09.2006

Intel Pentium i7-3770 3,4GHz
8GB RAM
Windows 7 Professional 64bit
Geomagic-Design Professional 2013
19" TFT Samsung Syncmaster
24" Dell TFT

erstellt am: 02. Nov. 2006 08:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Leute,

ich arbeite schon seit ca. 4 Wochen mit AlibreDesign und muß sagen, dass hier das Preis/Leistungsverhältnis einfach super ist.

Nun aber zu meinem Problem.
Wie zeichnet man eine Durchdringung? Also ich habe z.B. eine Welle und will diese aber nicht im Vollschnitt zeichnen sonden nur die Nut.
Also den kleinen Ausschnitt von der Nut.
Gibt es hierfür eine Funktion. Ich kann mich hier nur an SolidWorks halten, da es da z.B. die Funktion "Ausbruch" für so etwas gab.

Auch würde mich interesieren, wenn ich eine Baugruppe schneide, wie sag ich Alibre, dass es z.B. keine Normteile schneiden soll?

Wenn jemand weiß wie ich das hinbekommen kann, dann bin ich für die Antworten schonmal sehr dankbar.

Mit freundlichen Grüßen
Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 02. Nov. 2006 11:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Aclyn 10 Unities + Antwort hilfreich

Hallo Marco,

im Alibre Design Tutorial auf Seite 196 findest Du unter 27.3.die Vorgehensweise in der Schnittansicht.
Mit welcher Version arbeitest Du?

Beste Grüße
Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Aclyn
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Aclyn an!   Senden Sie eine Private Message an Aclyn  Schreiben Sie einen Gästebucheintrag für Aclyn

Beiträge: 128
Registriert: 11.09.2006

Intel Pentium i7-3770 3,4GHz
8GB RAM
Windows 7 Professional 64bit
Geomagic-Design Professional 2013
19" TFT Samsung Syncmaster
24" Dell TFT

erstellt am: 03. Nov. 2006 08:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Ralf,

ich arbeite hier mit der Version 9.1
Das mit der Schnittansicht hab ich schon gelesen, nur will ich eben nicht komplett durch das Teil schneiden, sondern nur eine Bohrung bzw Nut in einer Welle geschnitten Darstellen.

Wie gesagt ich kannte diese Funktion von SolidWorks als "Ausbruch"

Nun muß ich halt das Teil doch voll schneiden. Ist jetzt auch nicht das schlimmst. Bin guter Dinge, dass es diese Funktion bald in Alibre dabei sein wird.

Zu meiner anderen Frage mit den Normteilen nicht schneiden. Von anderen CAD Programmen kenne ich es so, dass man hier angeben kann was er nicht mitschneiden soll. Geht das bei Alibre auch?

Mit freudnlichen Grüßen
Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support




Sehen Sie sich das Profil von Ralf Schrödter an!   Senden Sie eine Private Message an Ralf Schrödter  Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 03. Nov. 2006 10:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Aclyn 10 Unities + Antwort hilfreich

Hallo Marco,

kannst Du ein Beispiel hier hochladen?
So können wir gemeinsam die Lösung finden.

Beste Grüße
Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Aclyn
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Aclyn an!   Senden Sie eine Private Message an Aclyn  Schreiben Sie einen Gästebucheintrag für Aclyn

Beiträge: 128
Registriert: 11.09.2006

Intel Pentium i7-3770 3,4GHz
8GB RAM
Windows 7 Professional 64bit
Geomagic-Design Professional 2013
19" TFT Samsung Syncmaster
24" Dell TFT

erstellt am: 03. Nov. 2006 11:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Ralf,

heute werde ich es leider nichtmehr schaffen mit dem Beispiel.
Ich werde mich aber Montag früh gleich mal damit beschäftigen und es hier reinstellen.

Mit freundlichen Grüßen
Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

weimerv
Mitglied
Konstrukteur


Sehen Sie sich das Profil von weimerv an!   Senden Sie eine Private Message an weimerv  Schreiben Sie einen Gästebucheintrag für weimerv

Beiträge: 252
Registriert: 01.02.2005

Alibre Design Expert V11.2
Catia V5
UG NX5
Pro/E WF4

erstellt am: 04. Nov. 2006 23:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Aclyn 10 Unities + Antwort hilfreich




Hi Marco,

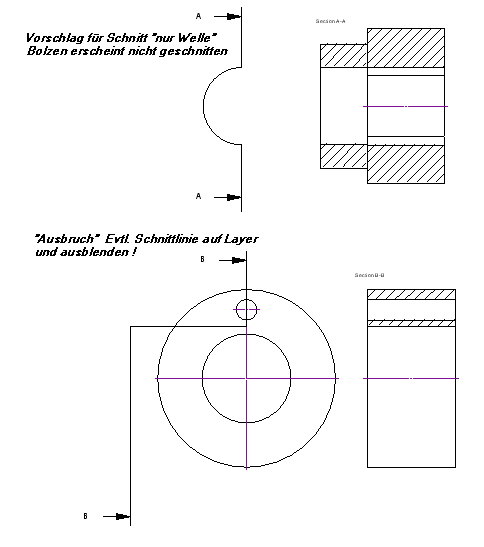

wie wär`s damit ?

Gruß

------------------

Volker
www.weimer-cad.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Aclyn
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Aclyn an!   Senden Sie eine Private Message an Aclyn  Schreiben Sie einen Gästebucheintrag für Aclyn

Beiträge: 128
Registriert: 11.09.2006

Intel Pentium i7-3770 3,4GHz
8GB RAM
Windows 7 Professional 64bit
Geomagic-Design Professional 2013
19" TFT Samsung Syncmaster
24" Dell TFT

erstellt am: 06. Nov. 2006 12:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Weimerv,

ja so etwas in der Art. Bei so einem Teil ist das auch kein Problem.
Aber man kann nicht immer einen Schnitt so einfach legen und dann den Rest ausblenden

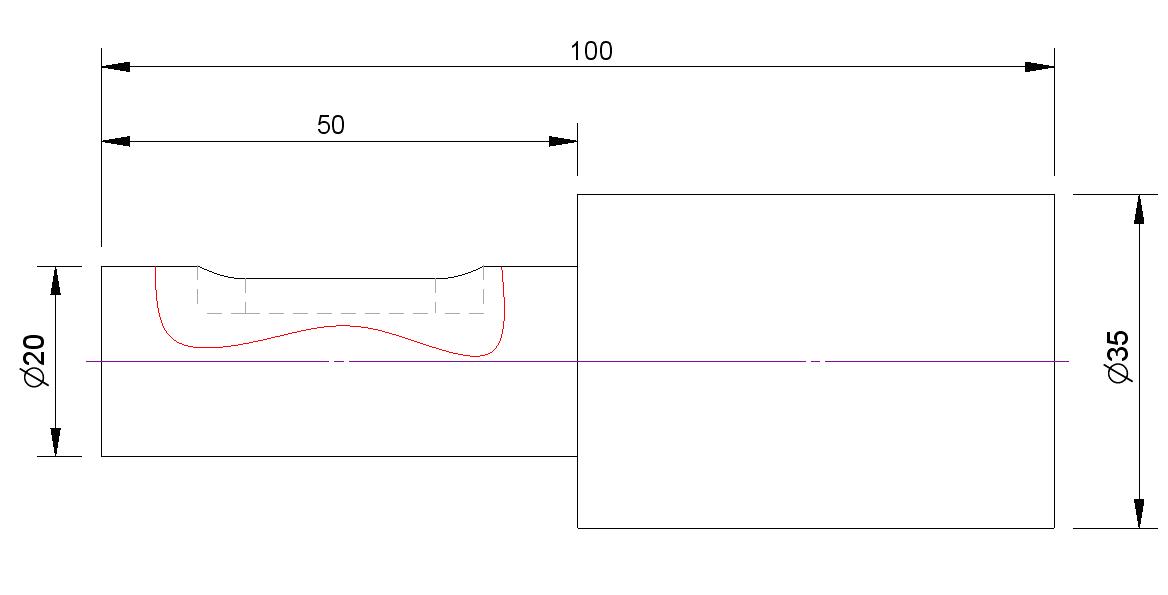

Ich habe jetzt ein Beispiel mit angehängt. Das was ich mit "Spline" eingezeichnet habe wollte ich als Schraffur und dann die Linien als Volllinien. Ich kann das schon alles über die Layer steuern, ist halt nicht eleganteste Lösung. Genauso wie mit der Schraffur, den ich habe irgendwie keine Füllfunktion gefunden bei Alibe. Ich mach es meistens über Offset oder Lineares Muster. Ist aber etwas aufwendig
Ist eigentlich ein Fülleffekt Befehl in nächster Zeit geplant? Den das wäre schon recht Sinnvoll.

Aber Danke für die Hilfe. Bin übrigens schon sehr zufrieden mit Alibre.

Mit freundlichen Grüßen
Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

CP-Symbols Architectural Series CAD APP für Raum- und Möbeldesign, Tiefbau, TGA

Aclyn
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Aclyn an!   Senden Sie eine Private Message an Aclyn  Schreiben Sie einen Gästebucheintrag für Aclyn

Beiträge: 128
Registriert: 11.09.2006

Intel Pentium i7-3770 3,4GHz
8GB RAM
Windows 7 Professional 64bit
Geomagic-Design Professional 2013
19" TFT Samsung Syncmaster
24" Dell TFT

erstellt am: 06. Nov. 2006 12:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

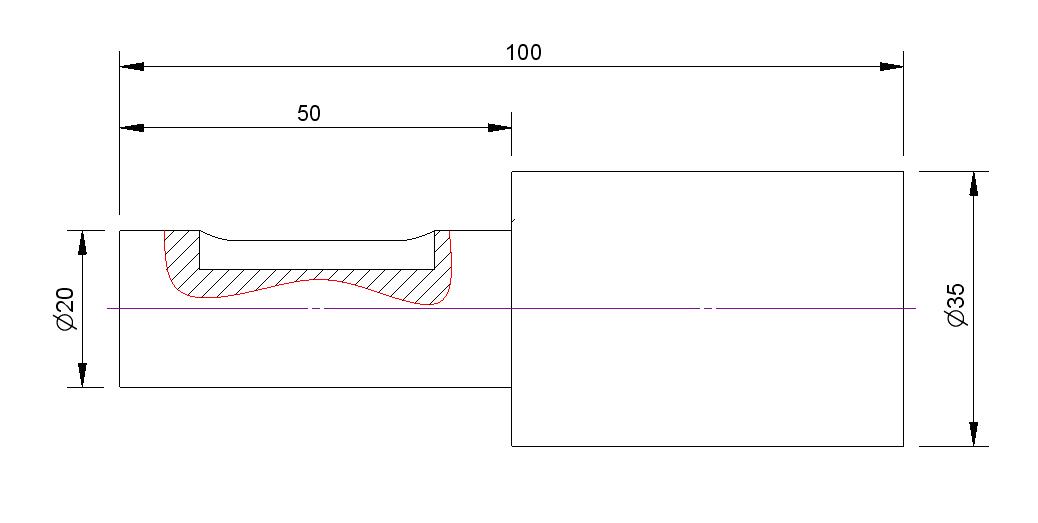

Hab nun mal schnell es über Layer und Lineares Muster gemacht.
