Endlich habe ich Alibre Prof. installiert. Nun möchte ich ein 2mm Blech Gehäuse zeichnen. Nun habe ich einen Boden mit 4 Laschen gezeichnet. Oben an den 4 Laschen gibt es noch einmal Laschen für die Deckelbefestigung,z.B. für Blechschrauben.

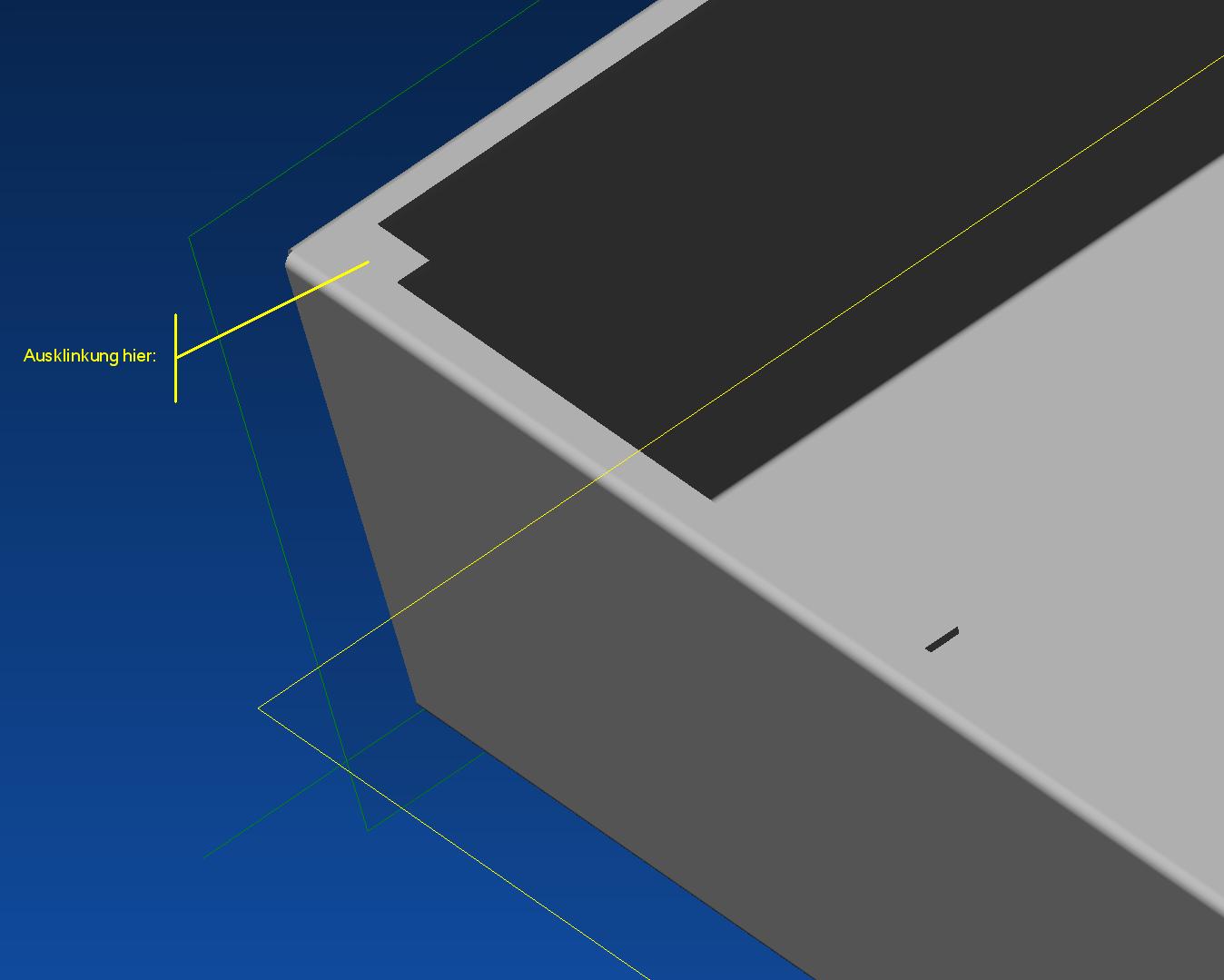

Nun wollte ich Ausklinkungen machen, damit es auch realistisch aussieht.
Leider kann ich beim geschlosenen Gehäuse kein Linear ausgetragener Schnitt vornehmen, (Fehlermeldung: NO_ATTRIB_INTCOED: unexpected missing attribute on coedge) auch wenn ich das Gehäuse entfalte kann ich keinen linear ausgetragenen Schnitt vornehmen, nur wenn ich die Lasche z.B. nur 80° definiere, kann ich eine Ausklinkung vornehmen, die jedoch beim späteren aufklappen der Lasche um 90° nicht mitgenommen wird.

Gibt es da eine einfache Möglichkeit, doch noch eine praxisgerechte Ausklinkung zu zeichnen?

Besten Dank für jeden Tipp.

Gruss Chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Schrödter
Moderator
Konstruktion & Support

Senden Sie eine Private Message an Ralf Schrödter

Schreiben Sie einen Gästebucheintrag für Ralf Schrödter

Beiträge: 2288
Registriert: 17.02.2006

-> Windows 11- 64 bit
-> i9 / Nvidia RTX
-> Alibre-Design V28
-> Moi3D V4
-> KeyShot V11

erstellt am: 20. Mrz. 2006 10:54

<-- editieren / zitieren -->

Unities abgeben:

Nur für sugizuk

Hallo Chris,

ich sehe mir die Datei gern an.
Speichere Deine Datei und mit Umbenennen als *.txt kannst Du hier im Forum hochladen.

Die Blechwerkzeuge sind im Handbuch einzeln beschrieben.

Beste Grüße
Ralf

------------------
www.alibre.info

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sugizuk
Mitglied
techn. Kaufmann/Konstrukteur

Beiträge: 229
Registriert: 09.06.2005

::Intel 3Ghz::
:::Win XP:::
::Solid Edge 2-D Drafting::
::Alibre Xpress.::

erstellt am: 20. Mrz. 2006 11:33

<-- editieren / zitieren -->

Unities abgeben:

19ZollEinschub1.txt

Besten Dank Ralf

Da bin ich aber gespannt, es geht mir einfach darum eine praxisgerechte Ausklinkung zu machen. In Skizze 10 habe ich die Ausklinkung gezeichnet. Die zwei grossen Skizzen funktionieren, aber nur ohne die Ausklinkungen in den Ecken. Das Handbuch werde ich schon noch lesen, aber in der täglichen Hektik kommt man fast nicht dazu.

Danke im Voraus
Gruss Chris

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

sugizuk
Mitglied
techn. Kaufmann/Konstrukteur

Beiträge: 229
Registriert: 09.06.2005

::Intel 3Ghz::
:::Win XP:::
::Solid Edge 2-D Drafting::
::Alibre Xpress.::

erstellt am: 20. Mrz. 2006 14:12

<-- editieren / zitieren -->

Unities abgeben:


Hallo Ralf

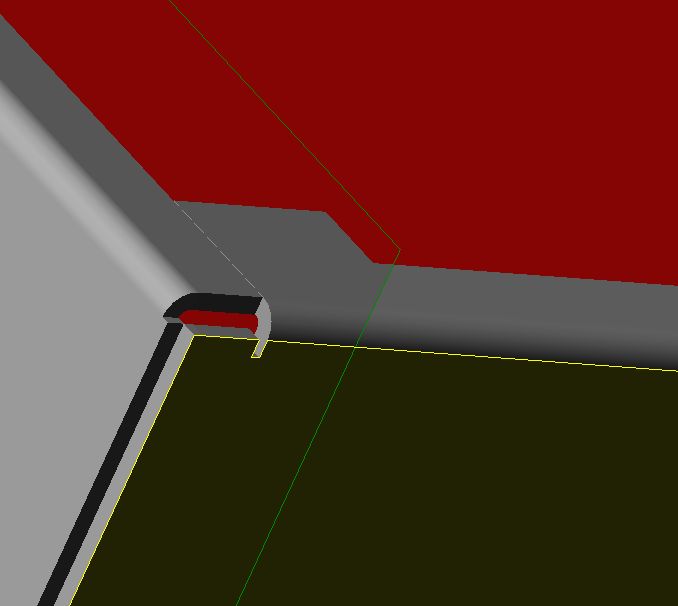

Unterdessen bin ich weitergekommen. Ich habe im Tutorial gelesen, dass die Lasche wie eine Skizze über die Bemassung geändert werden kann. Jetzt konnte ich die Ausklinkung vornehmen und alles sieht jetzt tiptop aus.
