Hallo,

bin gerade dabei, eine Rohrleitungs-Reduzierung zu basteln.
Ich brauche mehrere exzentrische Reduzierungen.
z.B. von Nennweite 150 (d=168,3x4,5 mm Wandstärke) auf Nennweite 100 (d=114,3x3,6 mm Wandstärke) Baulänge ca. 125mm.
Den grundsätzlichen Aufbau (Außenabmessungen) habe ich schon geschafft, aber wie erstelle ich in dem Teil ein ebenso von der Wandstärke abhängiges exzentrisches Loch?

Die Reduzierung habe ich mittels zweier Kreise auf 2 verschiedenen Ebenen erstellt und anschließend mit LOFT-Profil extruiert. Aber wie man jetzt hieraus einen Hohlkörper macht, weiß ich nicht.

Was auch noch wichtig wäre, kann man irgendwie den Inhalt von Hohlkörpern ausrechnen, bzw. anzeigen lassen? Dies wäre wichtig um den gesamten Rohrleitungsinhalt zu bestimmen.

------------------
Viele Grüße, Bryce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

?

[Diese Nachricht wurde von gle am 11. Dez. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo gle,

danke für den Tipp.
Habe es geschafft mit beidseitig gleicher Wandstärke, nur kann man auch jedem Ende der Extrusion eine andere Wandstärke geben?

------------------
Viele Grüße, Bryce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bryce,
ich verstehe nicht, warum du einem Rohr verschiedene Wandstärken zuweisen willst.
Eine Reduzierung von einer NW auf eine kleinere NW, setzt zwei unterschiedlich große Rohrdurchmesser voraus, wobei die Wandstärken der Rohre gleich oder unterschiedlich sein können.
Die Wandstärke der jeweiligen Rohre bleibt dabei gleich.
Selbst bei einem exzentrischem Zusammenfügen verändert sich die Wandstärke nicht. (Es sei denn, der Schweisser hat mit Flamme und Hammer nachgeholfen)
Beste Grüsse
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

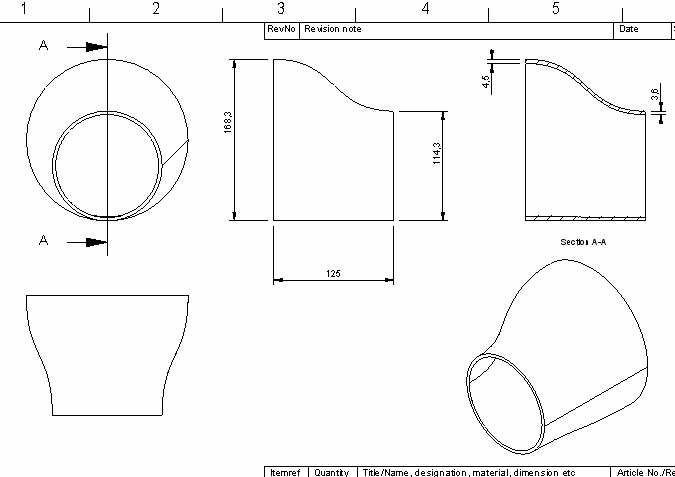

genau, ich möchte z.B eine Reduzierung erstellen von Rohr Außendurchmesser 168,3mm mit Wandstärke 4,5mm und auf der anderen Seite 114,3mm mit 3,6mm Wandstärke.

Geschafft habe ich bisher, auf beiden Seiten die richtigen Durchmesser und durch das gesamte Bauteil z.B. eine Wandstärke von 3,6mm.
Aber ich brauche auf der Seite mit dem kleinen Durchmesser eine Wandstärke von 3,6 und auf der Seite mit dem großen Durchmesser 4,5mm.
Dies habe ich bisher nicht hinbekommen.

------------------
Viele Grüße, Bryce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kegelstumpf1.pdf KegelstumpfB....pdf KegelstumpfRender.pdf

Hallo Bryce,

1 "Rotation" Kegelstumpf mit den Aussenmassen erstellen,
2 eine Ebene auf der kleinen Öffnungsseite erstellen,
3 Entwurf aktivieren, dann vom Mittelpunkt Kreis aufziehen,           (Innendurchmesser)
4 mit diesem Kreis extrudiertes Schneiden durch den ganzen Körper,
5 Winkel eingeben!
6 Fertig in ca. 2min
  Gutes Gelingen
  Ralf

[Diese Nachricht wurde von ISP am 30. Mrz. 2005 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kegelstumpf2DB.pdf Kegelstumpf2DU.pdf

...und hier der Rest im 2D.
Die gleiche Skizze, einmal mit und einmal ohne Bemassung.

Beste Grüsse
Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Ralf,

du hast dir aber viel Zeit genommen, um mir zu helfen.
Nun habe ich es endlich geschafft.
Allerdings wollte ich gleich noch etwas mehr experimentieren und habe gleich eine exzentrische Reduzierung gemacht.
Geht aber fast genauso. Außen Loft-Profil und innen Loft-Schnitt.

Vielen Dank nochmal

------------------
Viele Grüße, Bryce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

zeichnungsrahmen_din.zip

Hallo Bryce,
da ich jeden Tag sehr viel Zeit am Rechner verbringe, ist es eine willkommene Abwechselung.
Anbei die deutschen DIN Zeichnungsrahmen.

Beste Grüße

Ralf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Ralf,

danke für die deutschen Leerformate.
Habe sie gleich runtergeladen.

Sag mal, wie kann man eigentlich die einzelnen Felder in dem Schriftkopf ausfüllen. Beim Aufruf einer neuen Zeichnung werden ja nur Name, Datum, Zeichnungsnummer abgefragt. Aber die anderen Felder kann man doch sicher auch ausfüllen, oder?

------------------
Viele Grüße, Bryce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bryce
Der Zeichnungskopf kann angepasst werden:
Zeichnung öffnen, im Menü "Skizze" das "Text"-fenster öffen;
2 Varianten stehen zur Verfügung:

- Feld: Eingabefeld "Name": ev.leer lassen, wird bei der
                            Zeichnungsöffnung ausgefüllt
        Eingabefeld "Eingabe": das ist der Abfragetext bei der
                            Zeichnungsöffnung

      Textoptionen und Textposition bestimmen

- Label: Texteingabe direkt

Viel Spass

--gle--

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo gle,

danke für den Tipp, hat geklappt.
Manchmal ist die Lösung so einfach und man kommt trotzdem nicht selber drauf.

------------------
Viele Grüße, Bryce

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
