Hallo CADdoc

Um Freiformflächen in Alibre Design zu modellieren gibt es verschiedene Werkzeuge wie zb die Loft Funktion oder auch mittels B-Spline und dem Sweep Befehl. Bei der Gratis Testversion, im Einstiegsmenü findest Du unter TUTORIALS ein gutes Beispiel. Dies ist Zusammengefasst auch auf der www.alibre.info  Webseite ersichtlich.

Bei entsprechender Vorgehensweise können mit den Werkzeugen komplexe Oberflächen erzeugt werden welche auch einfach parametrisch kontrollierbar sind.

Ich wünsche gutes modellieren….

Christian Battlogg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nur leider handelt es sich hierbei um Solids und nicht um Freiform-Flächen, das sollte angemerkt werden. Freiform-Flächen sind mit Alibre definitiv nicht modellierbar!

------------------
Dipl.Ing. Thorsten Stüker
Auf der Korke 14
32760 Demold
t.stueker@cad.de
tel 05231 / 961084
www.moldpro.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo CADdoc

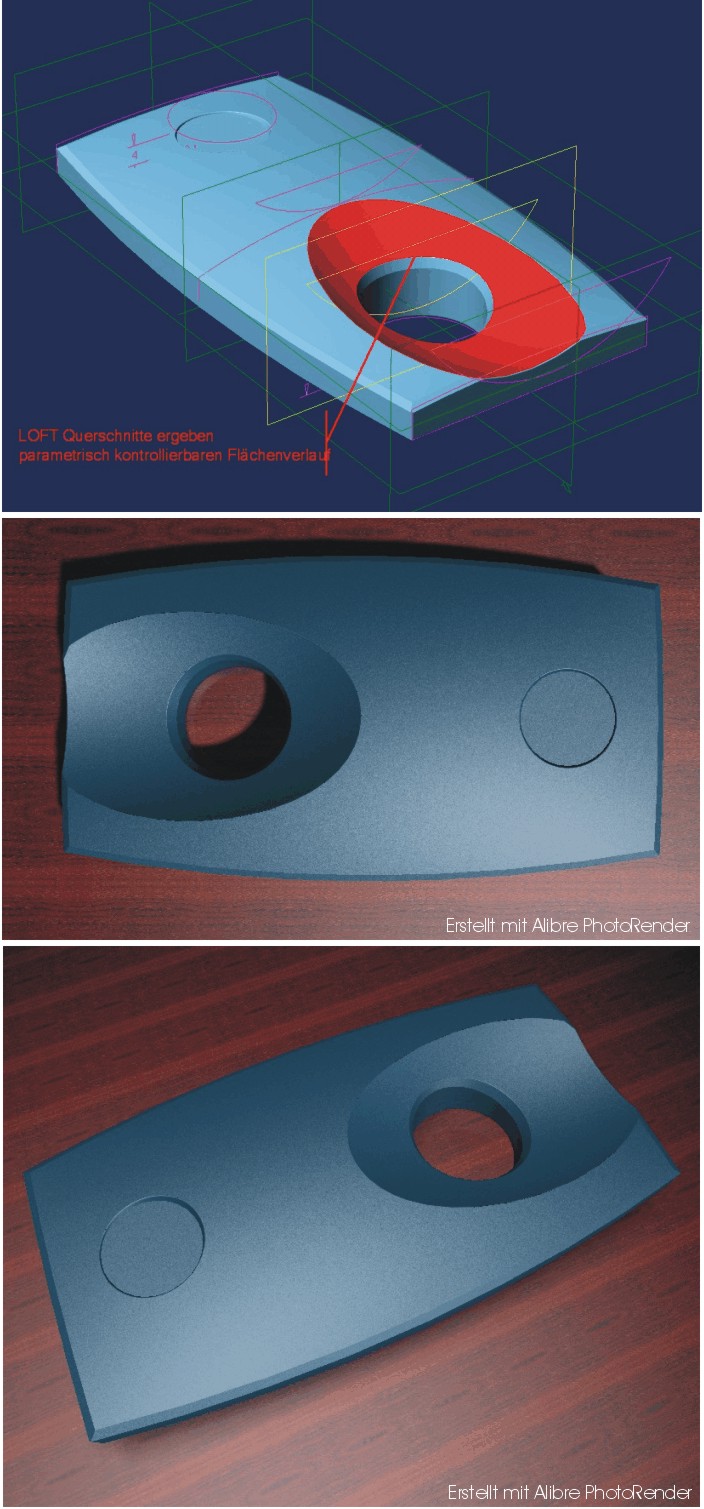

Da sehr großes Interesse an Freiform Gestaltungsmöglichkeiten mittels Alibre Design  besteht, hier ein Beispiel was weniger als 10 Minuten Arbeit beanspruchte. Alibre Design benötigt dafür nicht Kenntnisse im Umgang mit Flächenmodelier Tools. In wenigen Schritten kann durch parametrisch fixierte und kontrollierbare Ebenen, und den darauf befindlichen Querschnitten gewünschte Flächen und Flächenschnitte erzeugt werden. Oberflächenspannungen und Reflektionen lassen sich durch einfache Wert Änderung in Sekunden anpassen. Da es sich um ein SOLID handelt, sind wie hier ersichtlich, umlaufende Fasen oder Rundungen absolut kein Problem. Die angehängten Photorelistischen Bilder wurden zudem in Alibre PhotoRender erstellt.

Als Dienstleister geht es mir, wie sicher auch den meisten Industrieanwender darum, in kürzester Zeit Ideen zu visualisieren und diese ohne Umwege Industriell umzusetzen (Stereolithographie Modelle, Werkzeugbau, Dokumentation). Neben vielen mir zur Verfügung stehenden CAD Produkte, inklusive Freiformtools, hat sich Alibre Design jedoch wieder und wieder als höchst effizient herausgestellt.

Christian Battlogg
