Thema: Holzverschalung Außenwand (10794 mal gelesen)
|
speedy104
Mitglied
Student
   Beiträge: 6
Registriert: 27.08.2009 Revit Architecture 2009
|
erstellt am: 27. Aug. 2009 15:35  <-- editieren / zitieren -->   Unities abgeben:
so, jetzt nochmal... Hallo...
wie kann man denn bei einer vertikalen Lärchenverschalung auf einer Wand einen Luftzwischenraum einstellen? Die Lärchenbalken sind 5cm mit 1cm Luftabstand und dahinter Windpapier. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
niku
Ehrenmitglied
Architekt
Beiträge: 1551
Registriert: 19.08.2007 Win7 U x64
HP Z820-LC
Quadro 6000 + TESLA C2050
-------------
ADOBE CS6
NEM Allplan 2015
ADESK BDSU 2016
MAXON C4D R15
E-ON VUE 11
|
erstellt am: 27. Aug. 2009 15:39 <-- editieren / zitieren --> Unities abgeben: Nur für speedy104
|
speedy104
Mitglied
Student
Beiträge: 6
Registriert: 27.08.2009 Revit Architecture 2009
|
erstellt am: 27. Aug. 2009 15:44 <-- editieren / zitieren --> Unities abgeben:
na der Wandaufbau ist so: von Innen nach aussen: Verputz 1,5 cm Mauerwerk 30 cm Lattung/Mineralwolldämmung 10/6cm DWD Platte 16mm (Nut/Kamm) Winddichtpapier Und dann: Schirm Verikal Lärche 5cm. Und die Balken mit jeweils 1cm Abstand voneinander.. So soll das sein..... bin Übrigens neu hier Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rpict
Mitglied
Architekt
Beiträge: 61
Registriert: 09.01.2007
|
erstellt am: 27. Aug. 2009 17:52 <-- editieren / zitieren --> Unities abgeben: Nur für speedy104

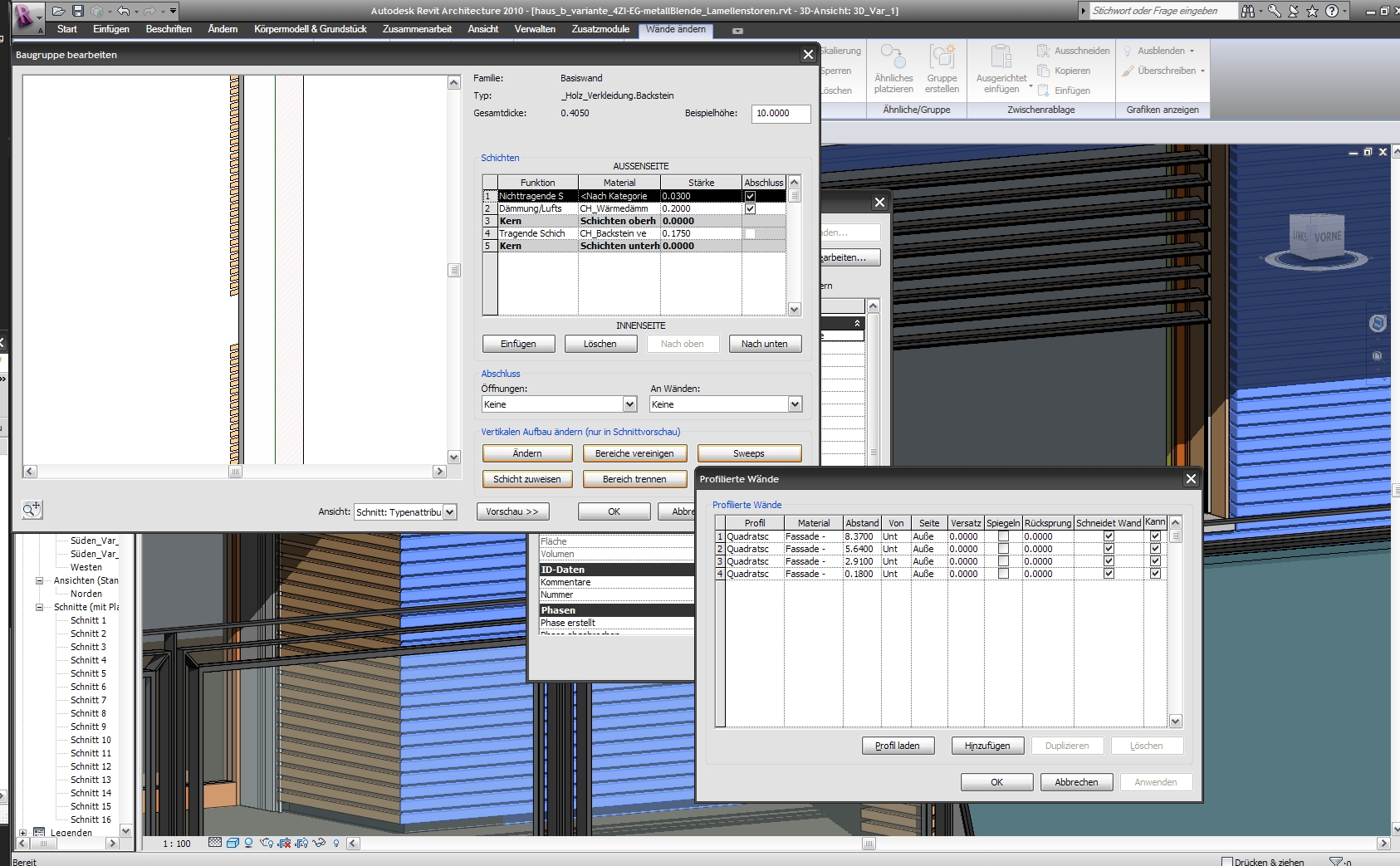

ich nehme an, du meinst sowas --> holzfassade.jpg das stichwort dazu heisst: profilierte wände.
das erreichst du, indem du der wand sweeps (profile) hinzufügst.
die dicke des schirms wird vom profil bestimmt. das materiel kannst du im sweep dialog profilierte wände zuweisen.

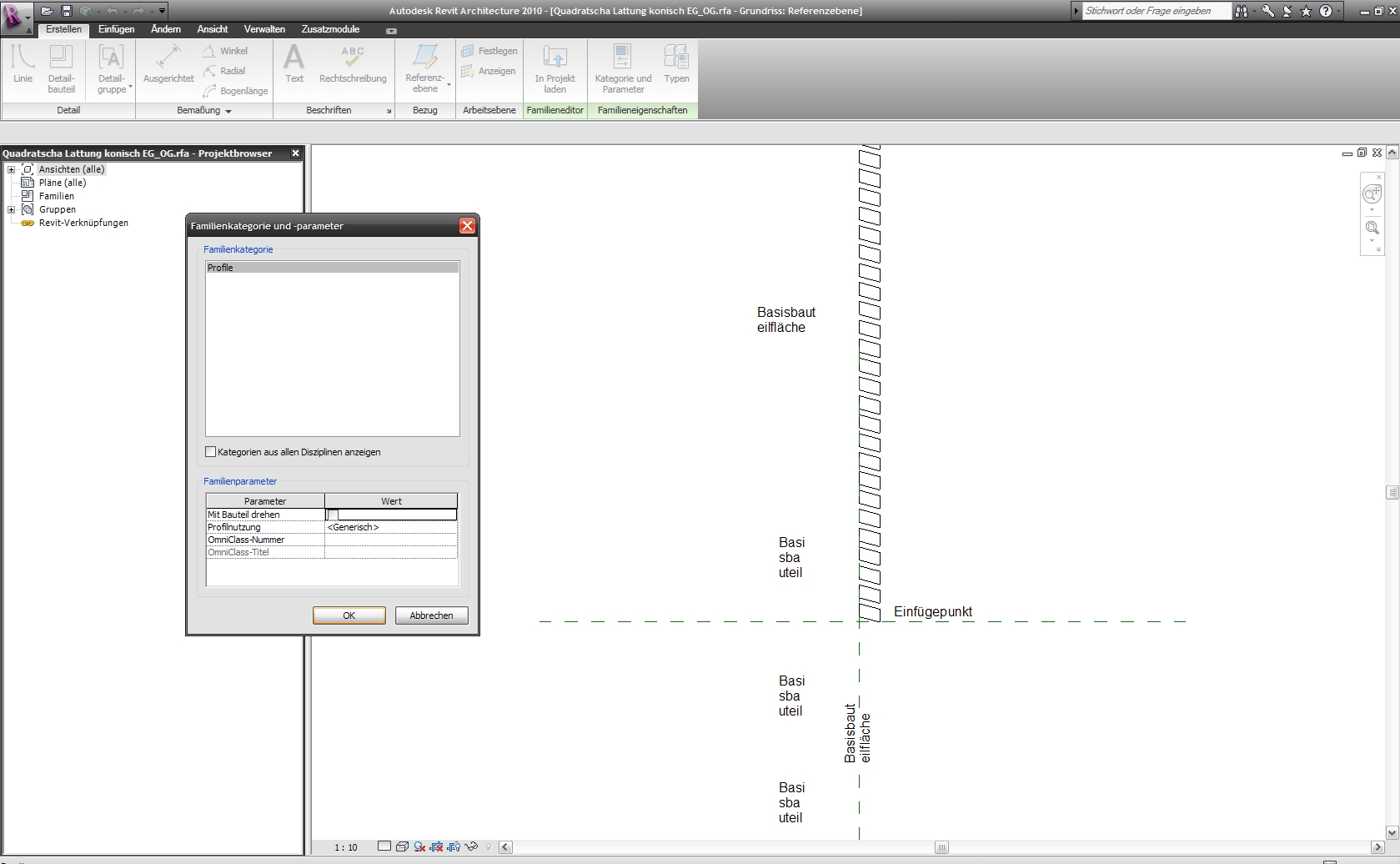

die profile selbst sind mit der familie generische profile erstellt. (leider lassen die sich nicht parametrisieren, was die reihung angeht.)
ich hab sie für die ganze geschosshöhen konzipiert und sweep dialog mit dem parameter abstand in der entsprechenden höhe "versetzt" . -rpict [Diese Nachricht wurde von rpict am 28. Aug. 2009 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
speedy104
Mitglied
Student
Beiträge: 6
Registriert: 27.08.2009 Revit Architecture 2009
|
erstellt am: 27. Aug. 2009 19:15 <-- editieren / zitieren --> Unities abgeben:
boa, das schaut ja suuper aus, was du da gezeichnet hast. Ich komm leider erst wieder am Montag an den Revit PC. Dann probier ich das mal. Oder kannst du mir irgendwas schicken, was mir weiterhelfen kann? Auf jeden Fall vielen Dank.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mautho07
Mitglied
Beiträge: 160
Registriert: 22.03.2007 Autocad 2011,
BauCad K+R,
Win 7,
Revit 2011
|
erstellt am: 29. Aug. 2009 12:46 <-- editieren / zitieren --> Unities abgeben: Nur für speedy104
|
rpict
Mitglied
Architekt
Beiträge: 61
Registriert: 09.01.2007
|
erstellt am: 31. Aug. 2009 09:59 <-- editieren / zitieren --> Unities abgeben: Nur für speedy104

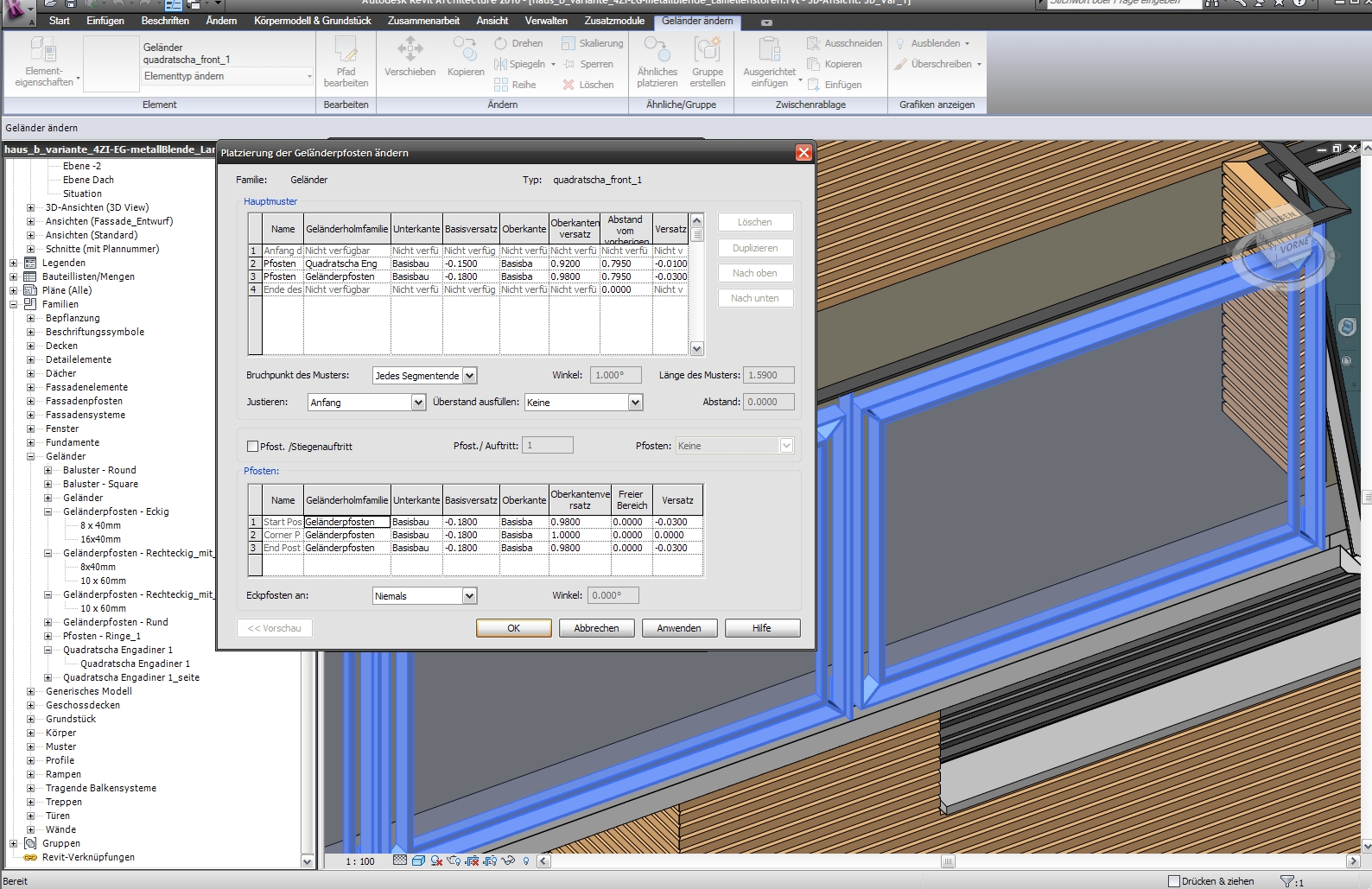

das geländer wurde mit dem geländermodul von revit erstellt/"gebastelt". es besteht aus 2 komponenten: den pfosten und das element dazwischen (füllung). die füllung ist eine familie, entstanden aus der vorlage M_Geländer (Füllung). in den typeneigenschften des gländers, unter Platzierung der Gländerpfosten werden die beiden teile dann entsprechend "montiert". weil der handlauf noch über die solaranlage weitergeführt wird, habe ich ihn in ein eigenes, zweites geländer gepackt. rpict Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
