Hallo.
Ich möchte im Obergeschoss die Balken oder Stahlträger gestrichelt darstellen. Nachdem ich nun unter den Elementeigenschaften: Vertikale Projektion das OG eingestellt habe werden aber nicht alle Balken im OG dargestellt. Da das Dach schräg verläuft habe ich die Stahlträger an die Referenzebne gebunden, somit liegen sie Schräg im Raum.

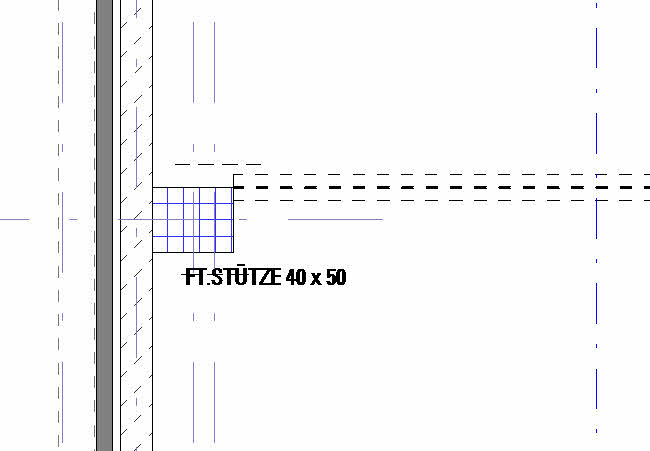

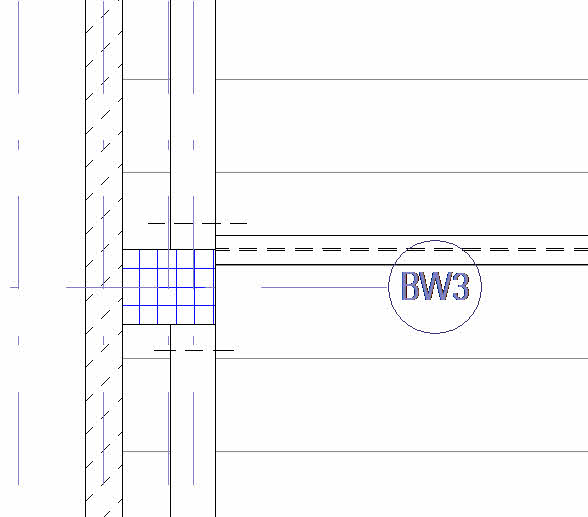

Ich habe zwei Bilder angehängt. Der eine Träger wird dargestellt, der andere nicht.Die vert. Projektion ist bei beiden gleich. Im Grundriss ist auch nichts ausgeblendet.
Hat jemand eine Idee wo ich noch etwas verstellen muß?

------------------
Vielen Dank für jeden Hinweis.
Carsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Carsten,

schwer zu sagen aus der "Ferne". Wenns nicht ganz gleich dargestellt wird, ist irgendwo was unterschiedlich eingestellt, so viel steht fest...
Sind das evtl 2 verschiedene Familien?
Oder hast Du mit dem Liniengrafik-Befehl was überschrieben? So würd ichs übrigens auch machen, wenns nicht passend angezeigt wird. Geht am Schnellsten...

Viele Grüße

  Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Max.
Hab Vert. Projektion auf OG gestellt und dann wollte ich die Darstellung überschreiben. Ich kann auch gar nicht die Parameter übertragen.
Wenn ich ihn daneben zeichne kann ich die Proj. einstellen. Wenn ich ihn dann verschiebe an seine richtige Stelle  sehe ich im OG keine Projktion.

------------------
Vielen Dank für jeden Hinweis.
Carsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Carsten,

werd nicht schlau draus...

Vorn vorne: Du erstellst Dir einen Balken, z.B. in der Ansicht Ebene3. Dann stellst Du in den Eigenschaften die "Vertikal Projektion" auf die Ebene 2 ein. Damit ist der Balken in der Ebene 2 sichtbar. nun nimmst Du Dir das Werkzeug "Liniengrafik, stellst Dir über das Typenauswahlfenster den Stil "Verdeckt" ein und klickst auf die Umrisskanten des Balkens.
Jetzt sollte der Balken in der Ansicht Ebene 2 gestrichelt sichtbar sein. Wenn Du den verschiebst, bleiben diese Einstellungen bestehen.

Geht das so?

  Viele Grüße

      Max

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Max.
Ja so geht es. Habe am ENde auch noch Stützen worauf der Balken liegt.
Der Balken liegt aber schräg in der Ebene da ich ihn auf eine Referenzeben bezogen habe.
Ich habe gerade bemerkt wenn ich ihn am Ende zur Ebene senkrecht abschneide, über Modellieren Fläche (Flanschfläche) dann verschwindet die Darstellung und ich sehe auf Ebene 2 nichts mehr.

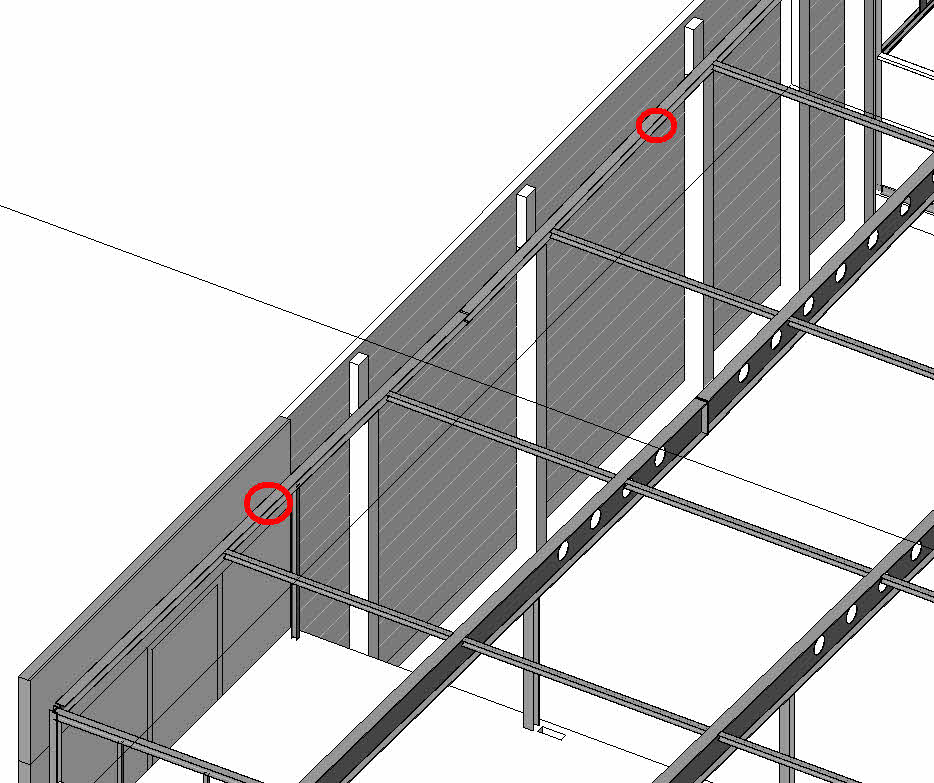

ANbei noch ein Bild , die rot eingekreistensind der Überltäter !!
------------------
Vielen Dank für jeden Hinweis.
Carsten

[Diese Nachricht wurde von Kodat am 30. Jul. 2007 editiert.]

[Diese Nachricht wurde von Kodat am 30. Jul. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

ich habe anscheinend Tomaten auf den Augen:
Seit einiger Zeit arbeite ich mit der 2012er Version und kann jetzt nicht mehr die Vertikale Projektion für Tragwerksbalken finden.
Also dort, wo man bestimmen konnte in welcher Ebene der Träger angezeigt werden soll.
Wie macht man das jetzt?

------------------
Herzlichen Dank für jeden Tipp und schöne Grüße aus Hamburg

[Diese Nachricht wurde von Jenn am 21. Feb. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich weiß zwar nicht wie das 2007 war, aber jetzt regelt man das über den "Ansichtsbereich" und den "Höhenschnitt" in den Grundrisseigenschaften.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

... und damit bekommst du einen Träger gestrichelt dargestellt, der oberhalb der Schnittebene liegt ???

sayonara
Torsten
ACAD-Systemhaus Bremen

------------------
Tadle nicht den Fluss, wenn Du ins Wasser fällst.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Habe gerade mal das Archiv durchgestöbert und bin auf diesen Beitrag gestoßen. Was habe ich denn damals nur geschrieben. Tststs...
Das Thema Unterzugdarstellung wurde auch schon an anderer Stelle erörtert, aber ich kann nach wie vor keine befriedingende Antwort finden. Wie stelle ich nun am besten die darüberliegenden Unterzüge in einer architektonischen Grundrissdarstellung dar?

Eine Lösung wäre, eine "Dummygeometrie" mit variabler Höhe, die z.B. nur in der groben Darstellung angezeigt wird in die Skelettbaufamilien einzubauen. Zusätzlich müssen dann noch "Verdeckte Linien" als symbolische Linien im Grundriss der Skelettbaufamilien hinzugefügt werden (wenn diese nicht eh schon da sind). Im Projekt muss dann der Dummykörper durch die Schnittebene der Ansicht stoßen und fertig ist die BIMDarstellung des Balkens.
Das ist aber nicht unbedingt sehr Anwenderfreundlich! Bessere Vorschläge sind sehr willkommen!

Sonnige Grüße,
Klaus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
