Thema: Fenster Dach und Treppe (3101 mal gelesen)
|
hansi71 Mitglied Student

 Beiträge: 19 Registriert: 27.11.2006
|
erstellt am: 27. Nov. 2006 18:10 <-- editieren / zitieren --> Unities abgeben:
Hallo! Ich bin neu hier, kein Architekt und muss mich aber durch den Inahlt im Studium mit dem Programm auseinandersetzen. Ich habe folgende Frage zu dem Programm Revit: 1. Zur Zeit habe ich das Problem das ich in bestimmten Räumen Fenster nicht im 3D Modus sehe, sondern nur "ein Umrissviereck" , das da ein Fenster sein soll. In anderen Räumen habe ich dieses Problem nicht die Fenster werden komplett und ganz normal dargestellt. Die Wandstärke ist gleich und es werden Standart Fenster verwendet. 2. Die Konstruktion eines Daches stellt kein Problem dar. Die spez. Konstruktion eines Daches z.B in Form eines Pultdaches ist mir unklar. Muss hierfür z.b. auf einer Seite 0 Grad und der anderen 90 ausgewählt werden ? Das Ziehen des Firsts habe ich auch verstanden aber manchmal hat man 3 Pfeilpaare zu auswahl, meistens nur 1! Verstehe ich nicht. Gibt es eine Voreinstellung zur Bildung eines best. Daches im Vornehinein oder muss immer erst von dem Standartdach ausgegangen werden? 3.Die Treppen vom EG in den Keller bereitet mir auch noch sorgen. Ich habe eine Treppe erstellt, jedoch wird diese zugemacht durch die Geschossdecke. um dann trotzdem von der Treppe prakt. in den Keller zu laufen habe ich mit einem Viereck einen SChacht geschnitten in die Geschossdecke und somit wieder freien Durchgang. Geht dies Einfacher? Die Treppe ist ja nur gerade, was muss man tun um z.B eine Treppe zu konstruieren wo man nach der Hälfte der Treppe ein Podest hat und 180 Grad dreht und runter geht
Sollten meine Fragen unklar sein oder nicht nachvollziehbar bitte ich dies zu entschuldigen zur Not lade ich auch screenshots von den jeweiligen Problemen hoch. mfg und Danke Hansi71 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Barbara Schurig acadGraph Mitglied

 Beiträge: 1194 Registriert: 06.10.2003 ACA/ADT/ACA 2008-2 AutoCAD 2008-12 Palladio 13+14 BITMAP 12-2007 PALLADIO X 14-2008 Revit 6.1-2008
|
erstellt am: 28. Nov. 2006 10:55 <-- editieren / zitieren --> Unities abgeben:          Nur für hansi71
hallo, wenn die fenster gelöscht werden und dann nochmal neu eingesetzt, sind diese dann in 3d auch nicht sichtbar? beim erstellen des daches gibt es über dem zeichenbereich ein kästchen "bestimmt neigung" damit kann für die linie festgelegt werden, ob es die trauf oder firstseite des daches ist. bei einem pultdach genügt eine seite mit neigung. bei der decke kann nachträglich über "bearbeiten" noch mit einer linie nachträglich das treppenloch eingezeichnet werden. natürlich kann man das auch gleich schon beim erstellen der decke machen. bei der treppe im seitlichen menü auf "lauf" umstellen, dann den ersten lauf abklicken und danach die position des zweiten laufs abklicken. das podest ergibt sich dann von alleine. grüße b.schurig Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hansi71 Mitglied Student

 Beiträge: 19 Registriert: 27.11.2006
|
erstellt am: 28. Nov. 2006 17:44 <-- editieren / zitieren --> Unities abgeben:

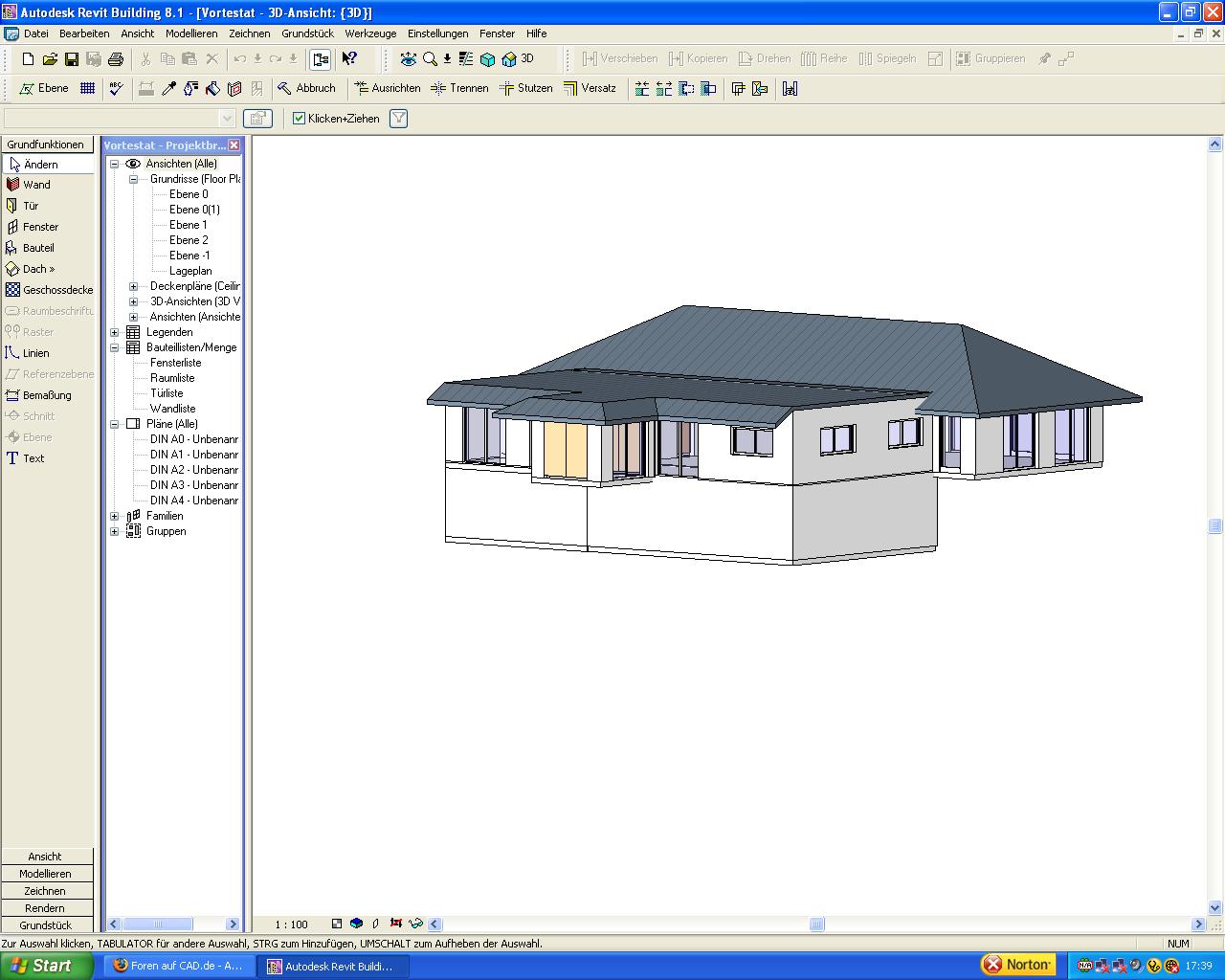

Hallo Also das Problem mit den Fenstern ist behoben! Grund war hier ein Fehler meinerseits, weil ich 2 mal die Wand im Grundriss in der Ebene hatte. Das Fenster wird in 2D in der Ebene dargestellt aber in 3D nur als Umriss. Danke für die anderen Tips, das war sehr hilfreich! Trotzdem habe ich noch zwei Fragen: 1. Kann man in dem Programm archtektonisch zeichnen einstellen ? Ich muss gestehn ich habs noch nicht probiert, aber Hintergrund ist der, dass ich als Bsp. 88,5 als Öffnungsmass zeichnen will und ich ja aber nur 88 oder 89 zeichnen kann! oder ? Oder ist es so das ich nähr ran zoomen muss um auf architektonische Mauermasse zu kommen ? Wie gesagt ich habe es noch nicht probiert, aber es war halt ne Frage um mir das suchen zu sparen! 2. Was mich auch interessieren würde ist das Handling und zwar bin ich es von Programmen wie Catia V5 gewohnt, dass man mit einem Klick das 3D Model drehen kann im 3D Modus. Momentan drehe ich das 3D Model in Revit indem ich oben auf das Auge gehe und dann auf "Umschalt" gibt es da ein Kürzel oder eine Option das dies schneller geht? Anbei schicke ich mal ein Pic von meiner Zeichnung die gestern in wenigen Stunden enstanden ist. Das Programm st sehr einsteigerfreundlich und vom Handling sehr gut und hilfreich gemacht! Danke und Gruss Hansi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Barbara Schurig acadGraph Mitglied

 Beiträge: 1194 Registriert: 06.10.2003 ACA/ADT/ACA 2008-2 AutoCAD 2008-12 Palladio 13+14 BITMAP 12-2007 PALLADIO X 14-2008 Revit 6.1-2008
|
erstellt am: 28. Nov. 2006 19:26 <-- editieren / zitieren --> Unities abgeben:          Nur für hansi71
hallo, man kann die genauen masse, in dem fall die 88,5 auch über die tastatur eingeben. wenn das angewählt ist erscheinen die temporären bemassungen, hier einfach den wert überschreiben. in den beweglichen 3D modus kommt man nur über das auge (kurzbefehl F8), man kann sich aber auch beliebige ansichten erstellen und direkt über den projektbrowser aufrufen. so sieht man das gebäude dann gleich aus der gewünschten perspektive. grüße b.schurig Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hansi71 Mitglied Student

 Beiträge: 19 Registriert: 27.11.2006
|
erstellt am: 28. Nov. 2006 19:34 <-- editieren / zitieren --> Unities abgeben:
|
Revitor Mitglied CADler

 Beiträge: 26 Registriert: 17.11.2006 W7 / 64 Bit / Revit 2014
|
erstellt am: 30. Nov. 2006 07:29 <-- editieren / zitieren --> Unities abgeben:          Nur für hansi71
nicht zu vergessen, mit den kürzelbefehlen zu arbeiten. zb. in der 3D-Ansicht die mittlere maustaste und die shifttaste gedrückt halten. denke das war es was Hansi gewünscht hatte. weitehrin viel spass ------------------ Revit, no limit Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hansi71 Mitglied Student

 Beiträge: 19 Registriert: 27.11.2006
|
erstellt am: 15. Dez. 2006 15:48 <-- editieren / zitieren --> Unities abgeben:
Hallo! folgende Frage: Ich hab ein rechteckigen Raum mit Massen 4,01 und 5,01 nun möchte ich als Beispiel auf der einen Wandseite von 5.01, eine Tür mit dem Öffnungsmass 88,5 einfügen. Die tür ist ja leicht ausgewählt, was mir aber unklar ist, wenn ich als Bsp ein Vorsprungsmss von 75 haben will, wo stell ich das ein? Das Scrollboard fährt nur in 10 er Schritten. Gibt es da eine Option ? Ich hab dann die 5.01 Wand in 3.375 und 75 Vorsprungsmass und 88,5 Öffnungsmass eingeteilt, aber ich hab nicht die Möglichkeit die Tür so reinzukriegen? Einzgiste mÖglichkeit wäre erst die 75 von der Wand zu zeichnen, dann die Tür dann den Rest von der Wand, was wohl ein bisserl umstädnlich ist. Da war die Funktion bei vectorworks sehr sehr einfach was ies betrifft! Danke für Hilfe mfg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hansi71 Mitglied Student

 Beiträge: 19 Registriert: 27.11.2006
|
erstellt am: 15. Dez. 2006 16:02 <-- editieren / zitieren --> Unities abgeben:
|
Lars Geis Mitglied Architekt

 Beiträge: 346 Registriert: 21.03.2003 Revit Architecture 2015 @ Windows 8.1, Intel Core i7 Q740 1.73 GHz, 8.00 GB RAM, nVidia GeForce GT 330 M 2.00 GB
|
erstellt am: 15. Dez. 2006 17:23 <-- editieren / zitieren --> Unities abgeben:          Nur für hansi71
Hallo, also, "schlecht" finde ich dann doch etwas übertrieben - wo liegt das Problem, erstmal die Tür ungefähr richtig abzusetzen und dann direkt mit dem Cursor in das blaue Maß zu klicken und den richtigen Wert einzugeben. Wenn man eine "feinere" Gliederung der Raster beim Einfügen der Tür haben möchte gibt es zwei Möglichkeiten Erstens: näher ranzoomen, dann springt das Raster auf 2cm-Schritte Zweitens: Unter "Einstellungen > Fangpunkte" die Fangstufen der Längenbemaßung anpassen. ------------------ Grüße aus Darmstadt Lars Geis ABCOM GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hansi71 Mitglied Student

 Beiträge: 19 Registriert: 27.11.2006
|
erstellt am: 18. Dez. 2006 13:16 <-- editieren / zitieren --> Unities abgeben:
|
Iris2 Mitglied CAD-Admin

 Beiträge: 1170 Registriert: 17.02.2004 REVIT AutoCAD / Soficad ACA Microstation V8i
|
erstellt am: 18. Dez. 2006 13:30 <-- editieren / zitieren --> Unities abgeben:          Nur für hansi71
Hallo Hansi, im Fenster Ansichtsbereich (Ansichtseigenschaften -> Ansichtsbereich) kannst Du die Höhe definieren, in der Dein Grundriss geschnitten wird. Das ist standardmäßig 1.20m. Und bei einer BRH über der Schnittebene schneidest Du nicht mehr durch das Fenster. ------------------ Gruß Iris  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hansi71 Mitglied Student

 Beiträge: 19 Registriert: 27.11.2006
|
erstellt am: 18. Dez. 2006 13:47 <-- editieren / zitieren --> Unities abgeben:
|
