Hallo,
bräuchte nach langer Zeit wieder mal Hilfe. Ich will das Studycadcam Beispiel 324 lösen.
ich schaffe es einfach nicht - irgendwie fehlt mir der eine oder andere befehl ?!
Ich habe es z.b. mit mehreren Ebenen und Rechtecken mit Schnittpunkt auf dem Pfade probiert,
er verbindet aber bei Loft die einzelnen Rechtecke nicht gerade sondern immer mit einem Bogen, usw..
Als Dateianhang habe ich das Studycadcam Beispiel und meine angefangene Part Datei gehängt.
Eines vorab, ich verwende die Community Version und hätte das "ganze" gerne im sequentiell mode gelöst.

danke vorab für eure Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Arne Peters
Ehrenmitglied V.I.P. h.c.
CAD Dokumentation / Training / Programmierung / Datenbanken


Sehen Sie sich das Profil von Arne Peters an!   Senden Sie eine Private Message an Arne Peters  Schreiben Sie einen Gästebucheintrag für Arne Peters

Beiträge: 7617
Registriert: 05.2002.24

Solid Edge Seminarunterlagen
Training, Beratung, Programmierung

erstellt am: 21. Aug. 2026 09:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für susanne50 10 Unities + Antwort hilfreich
Das Verbinden beim Loft mit dem Bogen hängt von den Einstellungen ab.
Für jeden Querschnitt kann man da die Methode wählen:
Zum Beispiel: Senkrecht zum Querschnitt, Parallel oder Natürlich.

Sequentieller Modus ist die einzig sinnvolle Lösung, weil Flächen im Synchronous nicht mehr geändert werden können.

Viele Grüße

------------------
Arne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4844
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 21. Aug. 2026 11:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für susanne50 10 Unities + Antwort hilfreich

Studycadcam324.wmv

Geht sogar sequentiell ganz ohne Flächen.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

susanne50
Mitglied



Sehen Sie sich das Profil von susanne50 an!   Senden Sie eine Private Message an susanne50  Schreiben Sie einen Gästebucheintrag für susanne50

Beiträge: 63
Registriert: 18.11.2024

SE26CE: Community Edition Version 2510.0001 (Build 226.00.01...)

erstellt am: 21. Aug. 2026 11:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Arne,

ja, das hab ich auch gesehen - da hab ich "herumgedreht" - hat aber nix geändert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

susanne50
Mitglied



Sehen Sie sich das Profil von susanne50 an!   Senden Sie eine Private Message an susanne50  Schreiben Sie einen Gästebucheintrag für susanne50

Beiträge: 63
Registriert: 18.11.2024

SE26CE: Community Edition Version 2510.0001 (Build 226.00.01...)

erstellt am: 21. Aug. 2026 11:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo,
ja, so weit war ich auch schon mal. habe dann nur Schwierigkeiten mit den 154 Grad bekommen. Scheinbar ist alles in Skizze 1 drin - vielleicht kannst du die mal hochladen, oder screenshot machen

danke !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4844
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 21. Aug. 2026 12:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für susanne50 10 Unities + Antwort hilfreich


Hallo Susanne,

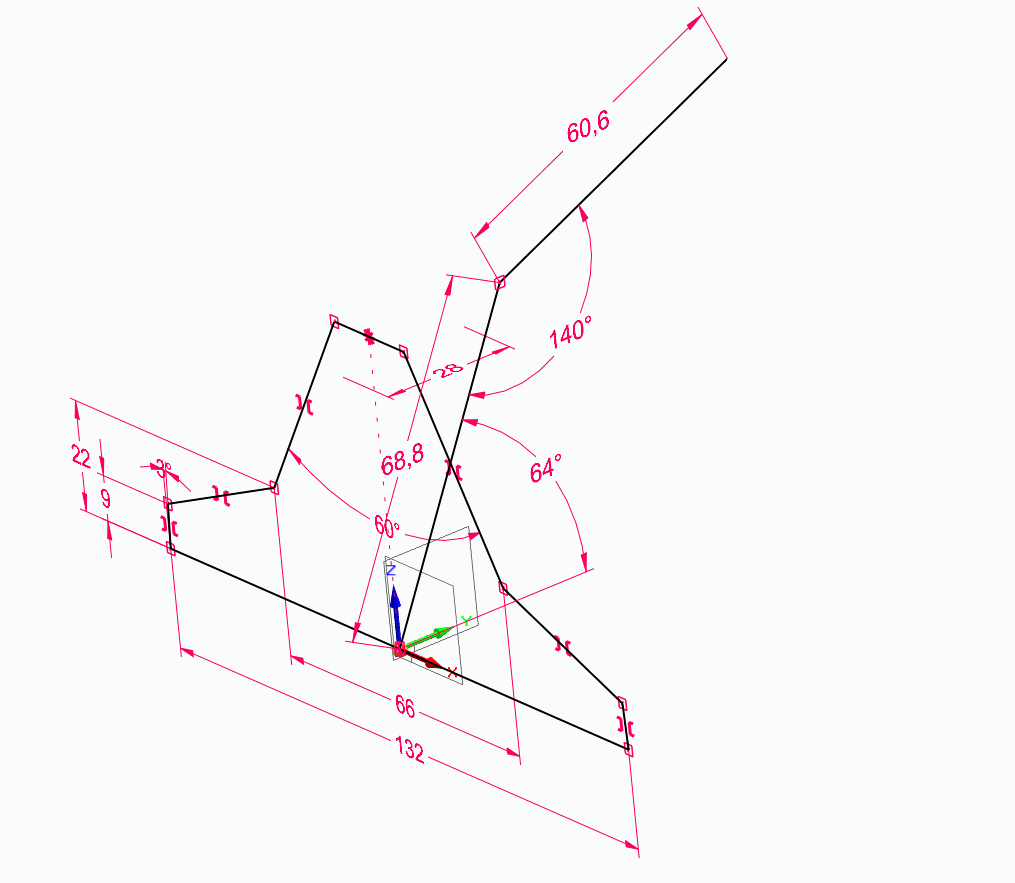

hier die Skizze und Profil der ersten Ausprägung. Die Skizze benutze ich auch, um der Ausprägung die richtige Höhe zu geben. Das Anschlussrohr habe ich direkt mit 2° Schräge extrudiert.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

susanne50
Mitglied



Sehen Sie sich das Profil von susanne50 an!   Senden Sie eine Private Message an susanne50  Schreiben Sie einen Gästebucheintrag für susanne50

Beiträge: 63
Registriert: 18.11.2024

SE26CE: Community Edition Version 2510.0001 (Build 226.00.01...)

erstellt am: 21. Aug. 2026 15:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo markus,

aja, muss ich mir mal durchdenken
Schaut eigentlich einfach aus.

ist das eine 3D Skizze ??

danke dir einstweilen
susanne

[Diese Nachricht wurde von susanne50 am 21. Aug. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4844
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 21. Aug. 2026 23:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für susanne50 10 Unities + Antwort hilfreich
Hallo Susanne,
das eine ist eine Skizze mit den beiden Linien, das andere ist das Profil der ersten Ausprägung. Für die zweite Ausprägung, das Rohr, habe ich eine Ebene senkrecht zur Kurve, wobei ich die obere Linie der Skizze verwende. Als Längenoption, nehme ich Abmaß von/bis.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

susanne50
Mitglied



Sehen Sie sich das Profil von susanne50 an!   Senden Sie eine Private Message an susanne50  Schreiben Sie einen Gästebucheintrag für susanne50

Beiträge: 63
Registriert: 18.11.2024

SE26CE: Community Edition Version 2510.0001 (Build 226.00.01...)

erstellt am: 22. Aug. 2026 06:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ex324studycadcam.par

Hallo Markus,

ok, denke ich mir doch - da hat die Ansicht etwas getäuscht.
Ich habe eine zweite Skizze gesucht -naja, irgendwie hab ich es mir angewöhnt nicht mehr direkt zu extrudieren, sondern immer alles separat in einer Skizze festzuhalten
du wirst lachen fast soweit war ich auch, aber ich wusste dann nicht weiter mit der angeschrägten Unterseite der Saugbürste.
Schneid ich die am Ende schräg ab ?

anbei meine Version - da stimmt was nicht

lg susanne

[Diese Nachricht wurde von susanne50 am 22. Aug. 2026 editiert.]

[Diese Nachricht wurde von susanne50 am 22. Aug. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4844
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 22. Aug. 2026 18:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für susanne50 10 Unities + Antwort hilfreich
Hallo Susanne,
ich habe da nichts abgeschnitten, ich habe erst das Teil als normale Ausprägung erzeugt und dann die Seitenflächen gekippt.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

susanne50
Mitglied



Sehen Sie sich das Profil von susanne50 an!   Senden Sie eine Private Message an susanne50  Schreiben Sie einen Gästebucheintrag für susanne50

Beiträge: 63
Registriert: 18.11.2024

SE26CE: Community Edition Version 2510.0001 (Build 226.00.01...)

erstellt am: 26. Aug. 2026 07:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Markus,

also, "bei mir" ist auf der Skizze die Bürste unten mit 154Grad geschrägt.
Die schaut nicht senkrecht nach oben, oder ?!

lg susanne

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus Gras
Moderator
Solid Edge AE


Sehen Sie sich das Profil von Markus Gras an!   Senden Sie eine Private Message an Markus Gras  Schreiben Sie einen Gästebucheintrag für Markus Gras

Beiträge: 4844
Registriert: 20.07.2000

Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.

erstellt am: 26. Aug. 2026 07:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für susanne50 10 Unities + Antwort hilfreich

Studycadcam324-Flaechen_Kippen.wmv

Hallo Susanne,
anfangs ist das noch rechtwinklig, aber nicht lange, weil ich die Flächen kippe.

------------------
Gruß
Markus Gras
Unitec Informationssysteme GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

susanne50
Mitglied



Sehen Sie sich das Profil von susanne50 an!   Senden Sie eine Private Message an susanne50  Schreiben Sie einen Gästebucheintrag für susanne50

Beiträge: 63
Registriert: 18.11.2024

SE26CE: Community Edition Version 2510.0001 (Build 226.00.01...)

erstellt am: 31. Aug. 2026 06:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo markus,
oja, jetzt wird alles klar

danke dir !!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
