Thema: Kabelschlepp variabel im 3D darstellen (246 / mal gelesen)
|
Beck.M Mitglied Dipl.-Ing. (FH) Maschinenbau
 Beiträge: 2 Registriert: 14.09.2023
|
erstellt am: 20. Jul. 2026 13:51 <-- editieren / zitieren --> Unities abgeben:

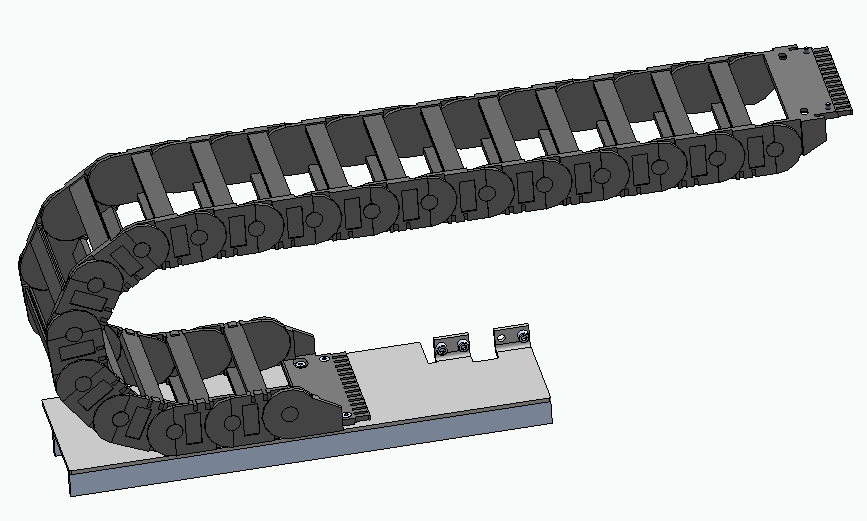

Hallo zusammen, wie kann ich denn einen Kabelschlepp mit der Komponentenmontage so aus den Einzelgliedern zusammensetzen, dass er sich immer richtig abwickelt egal welchen abstand die Endglieder zueinander haben. Endstücke sind bei menem Anwendungsfall immer in der Höhe im gleichen Abstand, nur der Längenabstand verändert sich. Siehe Beispiel-01 im Anhang. Schon mal Besten Dank im Voraus. Gruß Matthias Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus Gras Moderator Solid Edge AE

 Beiträge: 4831 Registriert: 20.07.2000 Kritik muß sachlich falsch und persönlich verletzend sein, damit sie wirkt.
|
erstellt am: 21. Jul. 2026 09:02 <-- editieren / zitieren --> Unities abgeben:          Nur für Beck.M
Hallo Matthias, am einfachsten lässt sich das wahrscheinlich über Muster entlang Kurve lösen. Diese Musterfunktion bietet auch spezielle Einstellungen für z.B. Kettenglieder, um im Bogen entlang der Bogensehne zu mustern, da sich Kettenglieder ja nicht biegen können, zumindest kenne ich keine solchen. ------------------ Gruß Markus Gras Unitec Informationssysteme GmbH Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arne Peters Ehrenmitglied V.I.P. h.c. CAD Dokumentation / Training / Programmierung / Datenbanken

 Beiträge: 7612 Registriert: 05.2002.24 Solid Edge Seminarunterlagen Training, Beratung, Programmierung
|
erstellt am: 25. Jul. 2026 09:38 <-- editieren / zitieren --> Unities abgeben:          Nur für Beck.M
Für eine variable Positionierung oder Animation ist das etwas fummelig umzusetzen. Der Vorschlag von Markus ist der Ansatz. Man muss dann die Kontur aus Linien und Bogen als Leitkontur konstruieren, die sich bei Positionsänderungen passend und vor allem stabil verhält. Das könnte man sowohl als anpassbare Unterbaugruppe oder, und das ist evtl besser, als anpassbares Part erstellen. ------------------ Arne Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
